Austausch des Marley-Kühlturmmotors

Hier ist eine klare, Marley-spezifische Anleitung zum Austausch des Kühlturm-Lüftermotors . Dies gilt für Marley NC , MCW , Serie 1500 , Serie 3000 , AV , Klasse 800 und die meisten zahnradgetriebenen Marley-Türme.

Wenn Sie möchten, kann ich dies genau an Ihr Marley-Modell anpassen – sagen Sie mir einfach, welche Serie Sie haben.

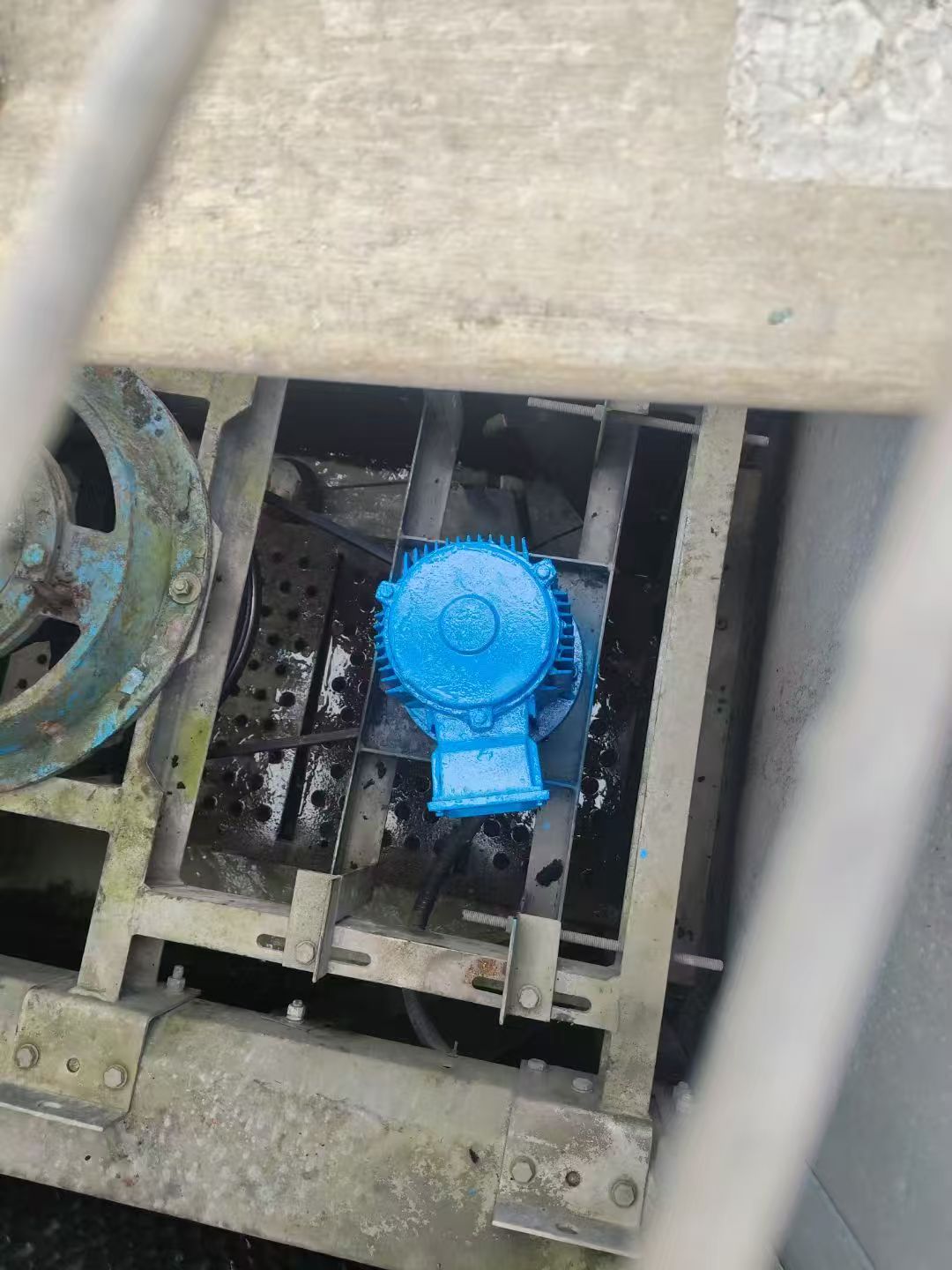

 ✅ Marley-Kühlturm – Anleitung zum Austausch des Lüftermotors

Marley-Türme verwenden normalerweise:

* Zahnradgetriebene Axialventilatoren (rechtwinkliger Marley Geareducer)

* Marley Cooling-Tower Duty-Motoren (TEAO/TENV, vertikale Welle, langlebige Lager)

Der Austauschprozess muss Folgendes bewahren:

* Wellenausrichtung zum Marley Geareducer

* Lüfterneigung und -last

* Integrität des Motorstützrahmens

* Korrekter elektrischer und rotatorischer Aufbau

1. Vorbereitung und Sicherheit

 ✔ Lockout/Tagout (LOTO)

* Turmventilator abschalten, Motortrennschalter öffnen, verriegeln und auf Nullspannung prüfen.

✔ Vor dem Ausbau prüfen

* Beachten Sie die Motorrahmengröße, , den Wellendurchmesser, das , Montagemuster, die , Drehzahl, , den HP- , Servicefaktor und den Gehäusetyp.

* Marley verwendet üblicherweise Motoren mit 1750 U/min  für zahnradgetriebene Axialventilatoren.

✔ Neue Motorübereinstimmungen bestätigen:

* PS/kW

* U/min (muss übereinstimmen → unterschiedliche U/min führen zu einer falschen Lüfter-Pitch-Last)

* Rahmengröße (z. B. 250T, 280T, 324T)

* Schafthöhe

* Drehung

* Gehäuse: TEAO, TENV oder Cooling Tower Duty

* Raumheizungs- und RTD-Kabel

2. Entfernen Sie den alten Motor

 A. Trennen Sie die Verkabelung

* Markieren Sie T1/T2/T3 und alle Hilfsleitungen.

* Lösen Sie die Leitung, um sie vom Motoranschlusskasten zu lösen.

B. Vom Marley Geareducer abkoppeln

Marley-Maschinen verwenden:

* Hohlwellen-Motorkupplungen , OR

* Flexible Gitterkupplungen  (Typ Falk, Lovejoy), OR

* Welle-zu-Welle-Distanzkupplungen bei einigen Modellen.

Schritte:

1. Kupplungsschutz entfernen.

2. Markieren Sie die Positionen der Kupplungshälften.

3. Schrauben entfernen und Kupplung trennen.

4. Schieben Sie den Motor von der Eingangswellenseite frei.

⚠ Wichtig

Entfernen Sie bei einem Standard-Motorwechsel NICHT den Lüfter oder das Getriebe.

 C. Heben Sie den Motor heraus

* Verwenden Sie eine Kettenfalle oder ein Hebezeug.

* Entfernen Sie die Motorhalteschrauben.

* Heben Sie den Motor gerade an, um ein Verbiegen der Leitung zu vermeiden.

3. Installieren Sie den neuen Motor

A. Setzen Sie den Motor ein

* Stellen Sie sicher, dass die Motorstützkanäle (Marley „Motorschienen“) nicht rosten oder sich verbiegen.

* Reinigen Sie die Schienen und tragen Sie bei Bedarf eine Korrosionsschutzbeschichtung auf.

B. Schrauben Sie den Motor zunächst locker fest

* Ziehen Sie die Schrauben erst an, wenn die Ausrichtung abgeschlossen ist.

4. Richten Sie den Motor am Marley Geareducer aus

Die richtige Ausrichtung verlängert die Lebensdauer von Getriebe und Lager erheblich.

Marley-Ausrichtungsrichtlinien:

* Parallelversatz ≤ 0,005 Zoll

* Winkelversatz ≤ 0,003 Zoll pro Zoll Kupplungsradius

* Die Motorwelle muss  relativ zur Getriebeeingangswelle zentriert sein

Verwenden:

* Messuhr

* Lineal

* Fühlerlehre

⚠ Bei Verwendung der Marley-Gitterkopplung:

Stellen Sie sicher, dass das Distanzstück frei und ohne Gewalt passt; Eine Fehlausrichtung führt zu Vibrationen und Ausfällen der Eingangswellendichtung.

5. Elektrischer Wiederanschluss

* Schließen Sie die Leitungen gemäß dem Typenschild des Motors an (Stern/Dreieck oder Hoch/Niederspannung).

* Raumheizung, RTDs oder Thermistoren wieder anschließen.

* Leitungseinführungen mit wasserdichten Armaturen abdichten.

6. Rotationsprüfung

Vor dem vollständigen Kuppeln:

1. Lassen Sie den Motor laufen/stoßen . 0,5 Sekunden lang

2. Überprüfen Sie die korrekte Drehung:

* Saugzugtürme → Ventilator zieht nach oben

* Zwangszugtürme → Ventilator drückt horizontal

Falls falsch:

* Tauschen Sie zwei beliebige Stromkabel aus.

Nach korrekter Drehung:

* Ziehen Sie die Kupplungsschrauben oder die Riemenspannung fest (bei Marley AV mit Riemenantrieb).

 7. Letzte Schritte

* Ziehen Sie alle Motorbefestigungsschrauben fest.

* Kupplungsschutz wieder anbringen.

* Übersichtlicher Werkzeugfächer.

* Entfernen Sie LOTO und starten Sie den Turm.

Monitor:

* Motorstromstärke (muss ≤ Typenschild × Servicefaktor sein)

* Vibrationen/Geräusche des Getriebes

* Einlasslagertemperatur

* Freiraum an der Lüfterspitze

8. Nach 24 Stunden

* Kupplungsbolzen erneut prüfen

* Ausrichtung erneut prüfen (Temperaturausgleich)

* Überprüfen Sie die Getriebeeingangsdichtung

* Überprüfen Sie die Motorstromstärke unter Volllast

* Stellen Sie sicher, dass sich die Neigung der Lüfterblätter nicht verschoben hat
