کولنگ ٹاور پمپ شافٹ سیل کو کیسے تبدیل کیا جائے۔

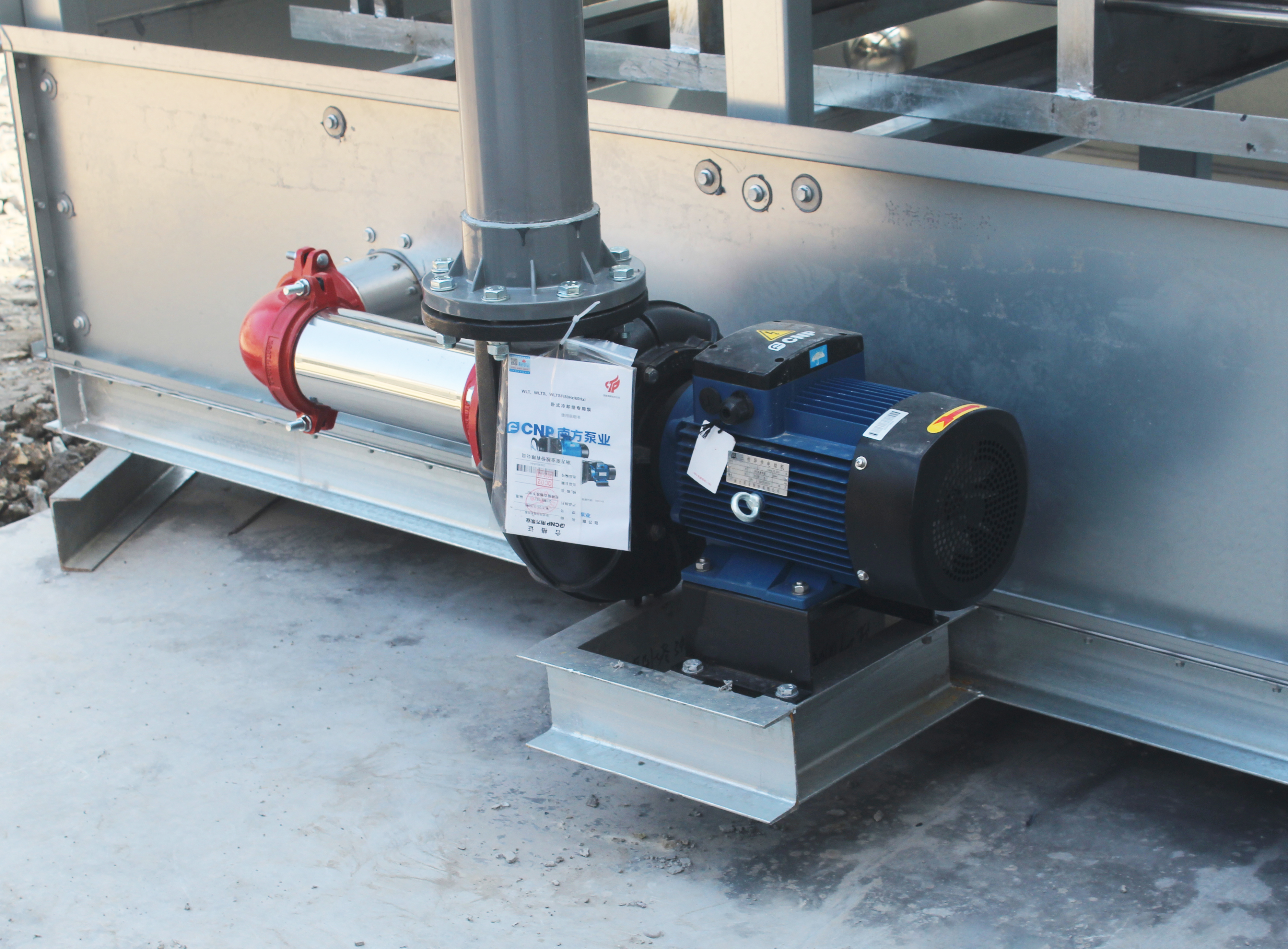

کولنگ ٹاور پمپ کا تعارف

کولنگ سسٹم کے بنیادی سامان میں سے ایک کے طور پر، کے عام آپریشن کولنگ ٹاور واٹر پمپ پورے نظام کی گرمی کی کھپت کی کارکردگی کو براہ راست متاثر کرتا ہے۔ پمپ شافٹ مہر (عام طور پر ایک مکینیکل مہر) ایک اہم جز ہے جو پمپ شافٹ کے ساتھ پانی کے رساو کو روکتا ہے۔ طویل مدتی آپریشن کے ساتھ، شافٹ مہر پہننے، عمر بڑھنے، رساو اور دیگر حالات کا تجربہ کر سکتا ہے، اور سامان کے معمول کے کام کو یقینی بنانے کے لیے اسے بروقت تبدیل کرنے کی ضرورت ہے۔

تیاری کا کام

1. آلے کی تیاری

1) رینچ سیٹ

2) ہیکس کلید

3) سکریو ڈرایور

4) ربڑ کا مالٹ

5) کھینچنے والا (اگر جوڑے کو جدا کرنے کی ضرورت ہو)

6) صاف کپڑا، غیر بنے ہوئے کپڑے

7) حفاظتی دستانے اور چشمے۔

2. مواد کی تیاری

1) نیا مکینیکل مہر جزو (ماڈل اصل پمپ کے مطابق ہونا چاہیے)

2) چکنا کرنے والا تیل یا صاف پانی (تنصیب کے دوران چکنا کرنے کے لیے استعمال کیا جاتا ہے)

3) سگ ماہی گاسکیٹ، فل اور دیگر متعلقہ معاون مواد (اگر کوئی ہو)

3. حفاظتی تیاری

1) بجلی کاٹ دیں اور 'No Operation' کا نشان لٹکا دیں۔

2) انلیٹ اور آؤٹ لیٹ والوز کو بند کریں اور پمپ باڈی سے پانی نکالیں۔

3) پمپ کا جسم مکمل طور پر ٹھنڈا ہونے کا انتظار کریں۔

مکینیکل مہروں کو تبدیل کرنے کے اقدامات

مرحلہ 1: کپلنگ حفاظتی کور کو ہٹا دیں۔

حفاظتی کور کے فکسنگ پیچ کو ڈھیلا کریں، انہیں احتیاط سے ہٹائیں، اور موٹر اور پمپ کے درمیان جوڑے کو بے نقاب کریں۔

مرحلہ 2: جوڑے کو جاری کریں۔

جوڑے کی قسم کے مطابق (لچکدار کپلنگ، پلم بلاسم کپلنگ وغیرہ)، موٹر اور پمپ کو الگ کرنے کے لیے کنیکٹنگ بولٹس کو ڈھیلا کریں۔

مرحلہ 3: پمپ باڈی کے پچھلے کور یا بیئرنگ سیٹ کو الگ کریں۔

فکسنگ بولٹس کو ہٹانے کے بعد، پمپ باڈی سے علیحدہ کرنے کے لیے اختتامی کور کو آہستہ سے تھپتھپائیں۔

مرحلہ 4: پمپ شافٹ اسمبلی کو نکالیں۔

پمپ کی ساخت کے مطابق، امپیلر، شافٹ آستین اور دیگر اجزاء کو ترتیب سے جدا کریں تاکہ بروٹ فورس کے استعمال سے بچ سکیں۔

مرحلہ 5: پرانی مکینیکل مہر کو ہٹا دیں۔

عام طور پر دو حصوں میں تقسیم کیا جاتا ہے:

1) جامد انگوٹی (پمپ باڈی کے آخر کور پر نصب)

2) متحرک انگوٹی (شافٹ آستین یا شافٹ پر نصب)

سیلنگ چیمبر یا شافٹ کو کھرچنے سے بچنے کے لیے احتیاط سے سکریو ڈرایور یا پرائی بار سے ہٹا دیں۔

ایک نئی مکینیکل مہر لگائیں۔

مرحلہ 6: سگ ماہی کی تنصیب کی سطح کو صاف کریں۔

1) مہر بند چیمبر کو صاف کریں۔

2) شافٹ یا آستین پر پہننے کے لئے چیک کریں۔

3) یقینی بنائیں کہ سگ ماہی کی سطح ہموار اور غیر ملکی اشیاء سے پاک ہے۔

مرحلہ 7: جامد انگوٹی انسٹال کریں۔

1) اسٹیشنری رنگ کی بیرونی انگوٹی کو ہلکے سے چکنا کریں۔

2) مہر بند چیمبر میں دبانے کے لیے اوسط طاقت لگائیں۔

3) اس بات کو یقینی بنائیں کہ جامد رنگ کا آخری چہرہ چپٹا ہے اور جھکا ہوا نہیں ہے۔

مرحلہ 8: متحرک رنگ کا جزو انسٹال کریں۔

1) چلتی ہوئی انگوٹی، اسپرنگ اور اسپرنگ سیٹ کو ترتیب سے انسٹال کریں۔

2) حرکت پذیر انگوٹی کی ہونٹ کی سطح صاف ہونی چاہیے، اور تنصیب سے پہلے آخری سطح کو چھونے سے منع کیا گیا ہے۔

3) حرکت پذیر انگوٹی کو شافٹ پر مقرر کردہ پوزیشن میں آسانی سے دھکیلیں۔

مرحلہ 9: پمپ شافٹ اسمبلی کو بحال کریں۔

1) امپیلر، شافٹ آستین، اینڈ کور، وغیرہ کو جدا کرنے کے الٹ ترتیب میں دوبارہ انسٹال کریں

2) تمام بولٹ کو یکساں طور پر ترچھی طور پر سخت کیا جانا چاہئے۔

مرحلہ 10: کپلنگ کیلیبریٹ کریں۔

1) کے درمیان ارتکاز موٹر اور پانی کا پمپ اچھا ہونا چاہیے۔

2) محوری/شعاعی انحراف کو عام طور پر تقریباً 0.1 ملی میٹر پر کنٹرول کرنے کی ضرورت ہوتی ہے (کارخانہ دار کی ضروریات کے مطابق)

مرحلہ 11: ٹرائل آپریشن چیک

1) inlet والو کھولیں اور پمپ کے جسم کو پانی سے بھریں۔

2) آؤٹ لیٹ والو کو تھوڑا سا کھولیں۔

3) لیک یا غیر معمولی آوازوں کی جانچ کرنے کے لیے پاور آن اور ٹیسٹ رن

4) آپریٹنگ ٹریفک کو ایڈجسٹ کریں۔

احتیاطی تدابیر

1) مکینیکل سگ ماہی کی سطح کو براہ راست ہاتھ سے نہیں چھونا چاہئے تاکہ تیل کے داغوں کو سگ ماہی کے اثر کو متاثر کرنے سے روکا جاسکے۔

2) شافٹ سیل کے رساو کے ابتدائی مرحلے پر، ٹھنڈے پانی کے معیار، پانی کے پمپ کی کمپن، اور بیئرنگ پہننے کی جانچ کی جانی چاہیے۔

3) متحرک اور جامد انگوٹھیوں کو انسٹال کرتے وقت، آخر کا چہرہ صاف اور چپٹا رکھنا چاہیے۔

4) اگر پمپ شافٹ پر شدید لباس پایا جاتا ہے تو، شافٹ یا آستین کو تبدیل کیا جانا چاہئے، ورنہ یہ نئی مہر کو تیزی سے ناکام کرنے کا سبب بن جائے گا.

5) تبدیلی کے بعد پہلا سٹارٹ اپ نارمل انلیٹ پریشر کے تحت کیا جانا چاہیے اور خشک پیسنے سے بچنے کے لیے پمپ باڈی کو پانی سے بھرنا چاہیے۔
