Cálculo da potência do motor do ventilador da torre de resfriamento

Como calcular a potência do motor do ventilador da torre de resfriamento — simples, correto e com um exemplo

Ideia central (uma linha)

 Método passo a passo e fórmulas

1. Meça (ou especifique):

* Fluxo de ar (Q) (use m³/s; se você tiver CFM, converta abaixo).

* Aumento da pressão estática do ventilador (Delta p) (Pa; se você tiver polegadas H₂O, converta abaixo).

* Eficiência do ventilador (eta_{fan}) (decimal, por exemplo, 0,6–0,8 típico).

* Eficiência de acionamento (eta_{drive}) (correia/caixa de câmbio; por exemplo, 0,95–0,99).

* Eficiência do motor (eta_{motor}) (da placa de identificação ou padrões do motor; por exemplo, 0,90–0,97).

2. Converta unidades:

3. Calcule a potência do ar (eixo entregue ao ar)

P _ar =Q (m ³ /s) x △ p (Pa) (watts)

4. Considere as eficiências para obter a potência de entrada do motor:

(watts). Converta para kW dividindo por 1000 ou para HP dividindo por 745,7.

5. Escolha um tamanho de motor: arredonde para a próxima classificação padrão do motor e inclua um fator de segurança/serviço (geralmente 1,15–1,25) dependendo das condições de partida e serviço.

Fórmula combinada prática (de CFM e inH₂O)

Se você preferir o uso direto de CFM e polegadas H₂O:

(derivado das conversões exatas acima).

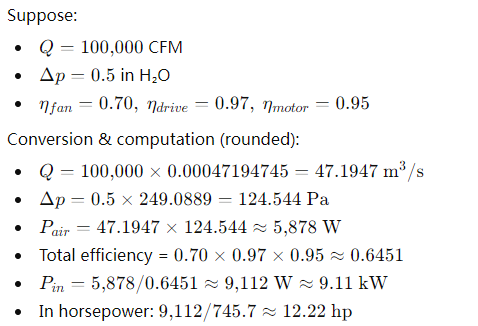

Exemplo trabalhado

Seleção de motor : arredondar e adicionar fator de serviço — escolha um motor de 15 HP (ou classe de 11–15 kW) dependendo dos tamanhos padrão disponíveis, torque de partida e serviço.

Considerações práticas/pegadinhas

* Use pressão estática (não pressão total)  para cálculos de potência do ventilador. Meça a estática de entrada e saída para obter a rede.

* A eficiência do ventilador é muito importante  – ventiladores mais antigos/sujos têm η mais baixo, o que aumenta a potência necessária do motor.

* Perdas de transmissão : correias, caixas de engrenagens ou perdas de VFD devem ser incluídas. Para um VFD, considere sua eficiência e harmônicos.

* Altitude e temperatura  alteram a densidade do ar - se for significativamente diferente das condições padrão, corrija a pressão ou densidade.

* Torque transitório/de partida : se partidas frequentes ou torque de rotor travado for alto, dimensione o motor para partida ou use partida suave do VFD.

* Fator de segurança/serviço : fator de serviço típico 1,15–1,25; siga as orientações do fornecedor/fabricante do motor e os códigos aplicáveis.

* Se você não conhece o ventilador η , use um conservador 0,55–0,65 para ventiladores axiais mais antigos e 0,65–0,80 para ventiladores modernos bem projetados.
