Fluxo de ar axial de alto volume
Design de ventilador com eficiência energética
Configuração do motor de acionamento direto
Conjunto de ventilador compacto e integrado
Componentes de transmissão mecânica reduzidos
Baixos requisitos de manutenção de rotina
Pás de ventilador duráveis e componentes estruturais
Protetor de segurança de fio protetor
Adequado para operação industrial contínua
Disponível em vários diâmetros de ventilador
Adequado para projetos de substituição e modernização de torres de resfriamento
Configurações personalizadas disponíveis
As torres de resfriamento dependem do fluxo de ar contínuo para remover o calor da água circulante. O ventilador cria o fluxo de ar necessário para mover o ar quente e úmido para fora da torre e aspirar ou empurrar o ar ambiente através da seção de transferência de calor.
Um ventilador de fluxo axial move o ar substancialmente paralelo ao eixo do ventilador. Este projeto é particularmente adequado para torres de resfriamento porque pode fornecer um grande volume de fluxo de ar sem exigir as características compactas de alta pressão associadas aos ventiladores centrífugos.
Para aplicações onde alto fluxo de ar e eficiência energética são prioridades, um ventilador axial de torre de resfriamento pode fornecer um equilíbrio eficaz entre capacidade de fluxo de ar, potência do motor, custo operacional e confiabilidade do equipamento.
As pás do ventilador são os principais componentes de movimentação de ar. O seu perfil aerodinâmico foi concebido para gerar o fluxo de ar necessário e, ao mesmo tempo, minimizar a resistência desnecessária.
Dependendo da aplicação, o material da lâmina, o número da lâmina, o diâmetro, o passo e a geometria podem ser selecionados de acordo com o fluxo de ar e a pressão estática necessários.
O passo adequado da lâmina é importante porque um passo excessivamente agressivo pode aumentar a carga do motor, enquanto o passo insuficiente pode resultar em fluxo de ar inadequado.
O motor elétrico montado no centro fornece energia rotacional diretamente ao ventilador.
Um arranjo de acionamento direto elimina muitos componentes de transmissão encontrados em sistemas convencionais acionados por correia ou por caixa de câmbio. Isso pode reduzir perdas mecânicas e simplificar a manutenção.
As especificações do motor devem ser selecionadas de acordo com:
Fluxo de ar necessário
Diâmetro do ventilador
Velocidade de rotação do ventilador
Passo da lâmina
Pressão estática
Temperatura ambiente
Fornecimento elétrico
Condições de operação da torre de resfriamento
A proteção de segurança do fio envolve o ventilador giratório e ajuda a proteger o pessoal contra contato acidental com as pás.
Ele também fornece uma camada adicional de proteção para o conjunto do ventilador, ao mesmo tempo que permite a passagem do ar com obstrução relativamente baixa.
A cobertura circular envolve o ventilador e ajuda a guiar o fluxo de ar através da abertura do ventilador da torre de resfriamento.
A folga correta entre as pontas das pás do ventilador e a cobertura é importante. Uma folga excessiva pode aumentar a recirculação do ar e reduzir a eficiência do ventilador, enquanto uma folga insuficiente pode criar um risco de contato das pás.
A estrutura estrutural suporta o conjunto do motor e ventilador e transfere as cargas operacionais para a estrutura da torre de resfriamento.
A estrutura deve ser suficientemente rígida para minimizar a vibração durante a operação contínua.
Uma das principais vantagens deste tipo de ventilador para torre de resfriamento é o foco na geração eficiente de fluxo de ar.
Os ventiladores das torres de resfriamento podem representar uma parcela significativa do consumo elétrico dos sistemas mecânicos de torres de resfriamento. Melhorar a eficiência do ventilador pode, portanto, contribuir para reduzir os custos operacionais.
A economia de energia pode ser influenciada por vários fatores, incluindo:
A geometria eficiente da lâmina pode produzir o fluxo de ar necessário com menos consumo desnecessário de energia.
Um sistema de acionamento direto elimina perdas de transmissão por correia e caixa de engrenagens associadas a alguns sistemas de ventiladores convencionais.
Selecionar o diâmetro correto do ventilador, passo das pás, velocidade e potência do motor é essencial. Um ventilador superdimensionado ou configurado incorretamente pode consumir mais energia do que o necessário.
Manter a folga adequada na ponta da lâmina ajuda a minimizar o vazamento e a recirculação do fluxo de ar.
Onde os requisitos do sistema permitirem, o controle do inversor de frequência variável (VFD) pode ajustar a velocidade do ventilador de acordo com a demanda de resfriamento. A redução da velocidade do ventilador pode reduzir significativamente o consumo de energia quando o fluxo de ar total não é necessário.
As especificações exatas devem ser selecionadas de acordo com a torre de resfriamento e os requisitos do projeto.
| do item | Especificação |
|---|---|
| Tipo de produto | Ventilador de torre de resfriamento de fluxo axial |
| Tipo de unidade | Acionamento direto |
| Tipo de ventilador | Fluxo Axial |
| Aplicativo | Torre de resfriamento de tiragem mecânica |
| Tipo de motor | Motor elétrico |
| Diâmetro do ventilador | Personalizado/específico do projeto |
| Material da lâmina | Liga de alumínio/plástico de engenharia/personalizado |
| Quantidade de lâminas | Personalizado |
| Passo da lâmina | Ajustável ou fixo, dependendo do modelo |
| Velocidade de rotação | Específico do Projeto |
| Potência do motor | Específico do Projeto |
| Tensão | 220 V/380 V/400 V/415 V ou Personalizado |
| Freqüência | 50 Hz/60 Hz |
| Guarda Ventilador | Protetor de fio protetor |
| Instalação | Pilha de ventiladores da torre de resfriamento |
| Componentes da unidade | Acionamento direto |
| Personalização | Disponível |
| Aplicativo | Resfriamento Industrial, HVAC e de Processo |
Observação: O diâmetro final do ventilador, a potência do motor, a velocidade, o fluxo de ar, a pressão estática, a configuração das pás e as especificações elétricas devem ser confirmados em relação aos requisitos operacionais da torre de resfriamento antes do pedido.
 |
 |
 |
 |
 |
 |
 |
 |
A escolha de um ventilador para torre de resfriamento não deve ser baseada apenas no diâmetro do ventilador. Vários parâmetros operacionais afetam o desempenho real.
O fluxo de ar é normalmente expresso em CFM ou m³/h. O fluxo de ar necessário depende da carga de calor da torre, das temperaturas de entrada e saída da água, das condições ambientais e da configuração da torre.
O ventilador deve superar a resistência causada pelo preenchimento da torre de resfriamento, eliminadores de deriva, venezianas, componentes estruturais e outras restrições ao fluxo de ar.
Um ventilador maior pode movimentar um volume maior de ar a uma velocidade operacional apropriada, mas o diâmetro deve corresponder à abertura do ventilador da torre e ao espaço de instalação disponível.
A potência do motor deve ser suficiente para operar o ventilador no ponto de funcionamento requerido sem carga excessiva.
A velocidade do ventilador afeta o fluxo de ar, a pressão, o ruído e o consumo de energia. A velocidade operacional correta deve ser estabelecida a partir dos requisitos de desempenho do ventilador.
O ventilador da torre de resfriamento de fluxo axial com economia de energia pode ser usado em muitas aplicações de resfriamento industriais e comerciais.
Adequado para torres de resfriamento usadas em instalações de fabricação, indústrias de processo, fábricas de produtos químicos, siderúrgicas e outras instalações industriais.
O ventilador pode ser usado em sistemas HVAC comerciais onde as torres de resfriamento rejeitam o calor dos circuitos de água do condensador.
Os ventiladores da torre de resfriamento funcionam com chillers resfriados a água para rejeitar o calor do circuito de água do condensador.
Ventiladores axiais de torres de resfriamento podem ser usados para rejeição de calor em sistemas de resfriamento de processos em larga escala.
As fábricas que necessitam de resfriamento contínuo de água de processo podem usar ventiladores axiais de reposição para manter o fluxo de ar da torre e o desempenho térmico.
A montagem do ventilador também pode ser considerada para projetos de substituição onde um ventilador existente precisa ser atualizado ou substituído.
Um ventilador de acionamento direto conecta o motor diretamente ao conjunto do ventilador, enquanto um sistema acionado por correia usa polias e correias para transmitir energia.
| Recurso | Acionamento direto | Correia de transmissão |
| Componentes de transmissão | Menos | Mais |
| Manutenção da correia | Não obrigatório | Obrigatório |
| Caixa de velocidades | Não obrigatório | Geralmente não é obrigatório |
| Perdas Mecânicas | Baixo | Perdas de correia possíveis |
| Manutenção | Geralmente simples | Requer inspeção da correia |
| Ajuste de velocidade | VFD ou configuração do motor | Relação da polia / VFD |
| Design Compacto | Sim | Depende do arranjo |
| Adequação de retrofit | Dependente do projeto | Amplamente utilizado |
A melhor configuração depende do projeto original da torre de resfriamento, do fluxo de ar necessário, da disposição do motor, das condições de operação e do espaço disponível para instalação.
O design axial é otimizado para movimentar grandes quantidades de ar, tornando-o adequado para aplicações em torres de resfriamento.
Uma pá de ventilador otimizada e um arranjo de acionamento direto podem ajudar a reduzir perdas desnecessárias de energia mecânica.
A configuração de acionamento direto elimina a substituição rotineira da correia e reduz o número de componentes da transmissão mecânica que exigem inspeção.
O conjunto integrado de motor e ventilador pode fornecer um arranjo de instalação relativamente compacto.
Um ventilador adequadamente selecionado e balanceado pode fornecer fluxo de ar estável para operação contínua da torre de resfriamento.
O ventilador pode ser fabricado em diferentes tamanhos e configurações para aplicações de reparo, substituição e modernização de torres de resfriamento.
Um ventilador de torre de resfriamento pode exigir substituição quando o ventilador original apresentar rachaduras, deformação, vibração excessiva, corrosão ou danos aerodinâmicos.
As indicações comuns de que um ventilador deve ser inspecionado incluem:
Maior vibração operacional
Ruído anormal do ventilador
Capacidade de refrigeração reduzida
Aumento da corrente do motor
Pás do ventilador danificadas
Desequilíbrio excessivo da lâmina
Corrosão
Fixadores soltos
Superaquecimento do motor
Fluxo de ar reduzido
Antes de substituir um ventilador, os técnicos devem registrar o diâmetro do ventilador existente, o número das pás, o passo, a classificação do motor, a velocidade de rotação, o sentido de rotação, a disposição do eixo e as dimensões de instalação.
A instalação correta é essencial para um desempenho confiável do ventilador da torre de resfriamento.
O ventilador deve girar na direção especificada. A rotação incorreta pode reduzir substancialmente o fluxo de ar e o desempenho de refrigeração.
O conjunto do ventilador deve ser devidamente balanceado antes e depois da instalação. O desequilíbrio pode produzir vibração e acelerar o desgaste do rolamento ou do motor.
Mantenha a folga recomendada entre as pontas das lâminas e a cobertura circundante.
Os suportes do motor, fixadores da lâmina, parafusos estruturais e conexões de proteção de segurança devem ser apertados de acordo com os requisitos de instalação aplicáveis.
O conjunto do motor e do ventilador deve estar corretamente posicionado e montado com segurança.
As conexões elétricas devem ser instaladas e testadas por pessoal qualificado de acordo com o motor e os requisitos elétricos locais.
Embora os ventiladores axiais de acionamento direto possam reduzir a manutenção mecânica, a inspeção de rotina continua importante.
Inspecionar:
Pás do ventilador
Parafusos de montagem do motor
Guarda de torcedor
Quadro estrutural
Conexões elétricas
Vibração anormal
Ruído operacional incomum
Corrosão
Folga da lâmina
Procure rachaduras, deformações, erosão, corrosão e fixadores soltos. As lâminas danificadas não devem continuar a funcionar porque uma lâmina avariada pode causar danos mecânicos graves.
Verifique a temperatura, vibração, ruído, corrente elétrica e condição dos rolamentos do motor de acordo com os requisitos de manutenção do fabricante do motor.
O aumento da vibração pode indicar desequilíbrio da lâmina, componentes soltos, problemas de rolamento, problemas estruturais ou outras falhas mecânicas.
A detecção precoce pode ajudar a evitar desligamentos inesperados da torre de resfriamento.
CoolingTowerPart.com pode fornecer conjuntos de ventiladores de torre de resfriamento de acordo com as necessidades do cliente.
A personalização pode incluir:
Diâmetro do ventilador
Número da lâmina
Material da lâmina
Passo da lâmina
Potência do motor
Tensão do motor
Velocidade do motor
Sentido de rotação do ventilador
Dimensões da proteção do ventilador
Arranjo de montagem
Dimensões da mortalha
Tratamento de superfície
Dimensões de substituição OEM
Para projetos de substituição, fornecer desenhos, fotografias, informações da placa de identificação, dimensões existentes do ventilador e parâmetros operacionais pode ajudar a garantir a seleção precisa do produto.
Antes de fazer o pedido, os clientes devem fornecer o máximo possível das seguintes informações:
Fabricante e modelo de torre de resfriamento
Diâmetro do ventilador existente
Fluxo de ar necessário
Pressão estática necessária
Potência do motor existente
Tensão e frequência do motor
Velocidade de rotação do ventilador
Número de lâminas
Passo da lâmina existente
Diâmetro da pilha/capa do ventilador
Dimensões de montagem
Ambiente operacional
Carga térmica da torre de resfriamento
Taxa de fluxo de água
Quantidade de reposição necessária
Esta informação permite que a configuração do ventilador corresponda com mais precisão à torre de resfriamento.
CoolingTowerPart.com fornece componentes de torres de resfriamento para aplicações de resfriamento industriais e comerciais, incluindo ventiladores, pás de ventiladores, motores, caixas de engrenagens, enchimentos, bicos, eliminadores de deriva, venezianas, correias, eixos e outras peças de reposição.
Para projetos de ventiladores de torres de resfriamento, podemos apoiar os clientes com:
Substituição de ventiladores de torre de resfriamento
Conjuntos de ventiladores de acionamento direto
Pás do ventilador
Motores de torre de resfriamento
Configurações de ventilador personalizadas
Componentes de reposição compatíveis com OEM
Peças sobressalentes para torres de resfriamento industriais
Embalagem de exportação e suporte de entrega
Um ventilador de torre de resfriamento de fluxo axial é um ventilador mecânico projetado para mover grandes volumes de ar através de uma torre de resfriamento. O ar viaja substancialmente paralelo ao eixo do ventilador, tornando este tipo de ventilador adequado para aplicações em torres de resfriamento.
Um ventilador de torre de resfriamento com economia de energia foi projetado para fornecer o fluxo de ar necessário com desempenho aerodinâmico otimizado e consumo de energia desnecessário reduzido. A eficiência do ventilador depende do design da pá, da eficiência do motor, da velocidade operacional, da resistência do sistema e da instalação correta.

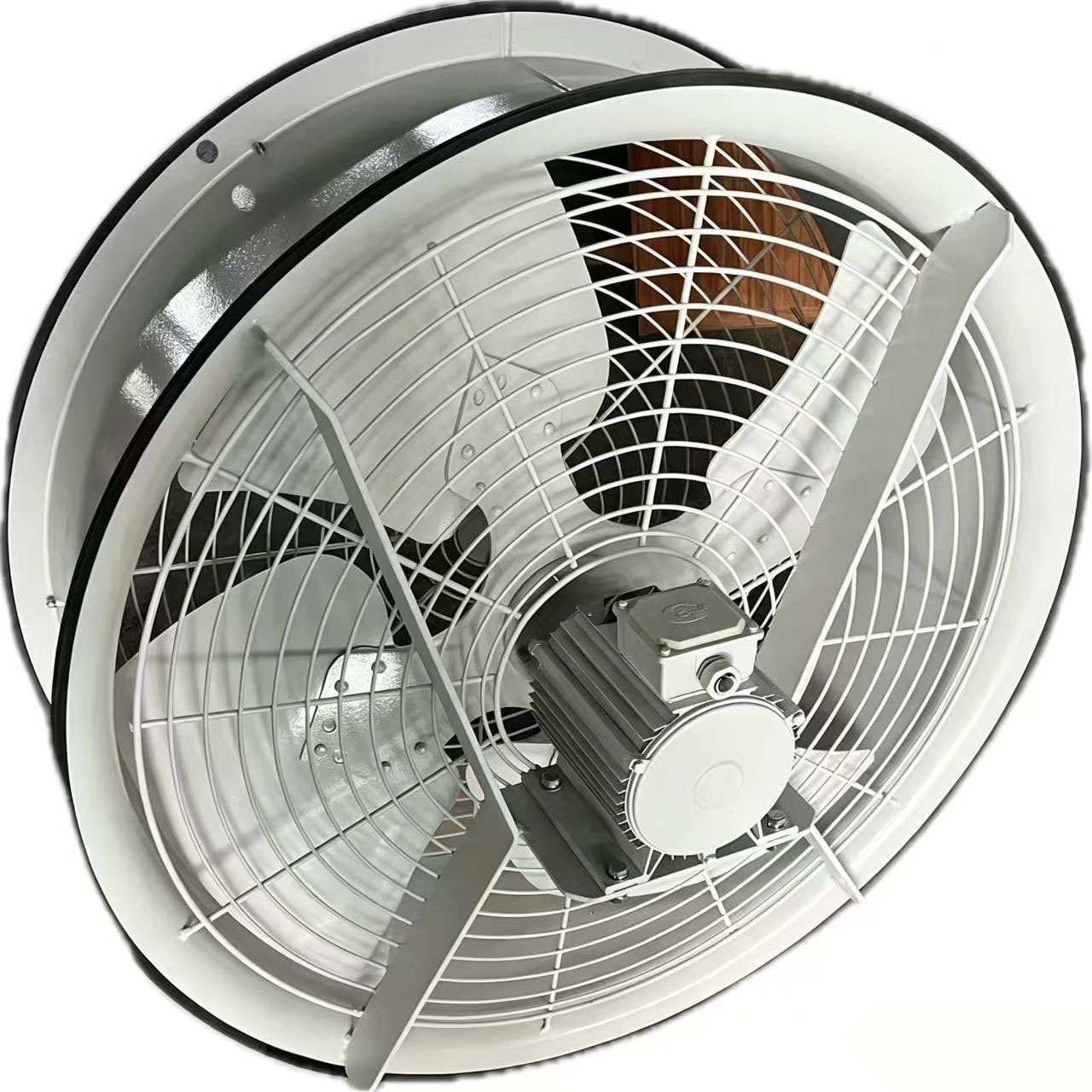

O conjunto ilustrado usa uma configuração de acionamento direto, com o motor elétrico montado diretamente no conjunto do ventilador, em vez de usar uma correia ou transmissão convencional.
Sim, a substituição pode ser possível. No entanto, o diâmetro do ventilador, o fluxo de ar, a pressão estática, a potência do motor, a velocidade, as dimensões de montagem, o passo das pás e a direção de rotação devem ser verificados antes da substituição.
Dependendo do projeto, as pás do ventilador da torre de resfriamento podem ser fornecidas em materiais como liga de alumínio ou plásticos de engenharia. O material apropriado depende do ambiente operacional e do desempenho mecânico necessário.
Um motor de ventilador de acionamento direto pode ser adequado para operação em velocidade variável quando o motor, o acionamento, o ventilador e o sistema da torre de resfriamento são projetados para controle VFD. O motor e a faixa operacional devem ser confirmados antes da implementação.
O consumo de energia pode ser reduzido selecionando um ventilador eficiente, mantendo o passo e a folga adequados das pás, mantendo o ventilador e o motor corretamente equilibrados, mantendo o motor e usando o controle de velocidade variável quando apropriado.
Informações úteis incluem diâmetro do ventilador, potência do motor, tensão, velocidade, número das pás, passo das pás, fluxo de ar, pressão estática, dimensões de montagem, modelo da torre de resfriamento e fotografias da montagem existente.
Sim. As dimensões do ventilador da torre de resfriamento, pás, especificações do motor, estruturas de montagem, proteções e outros componentes podem ser personalizados de acordo com os requisitos do projeto.
