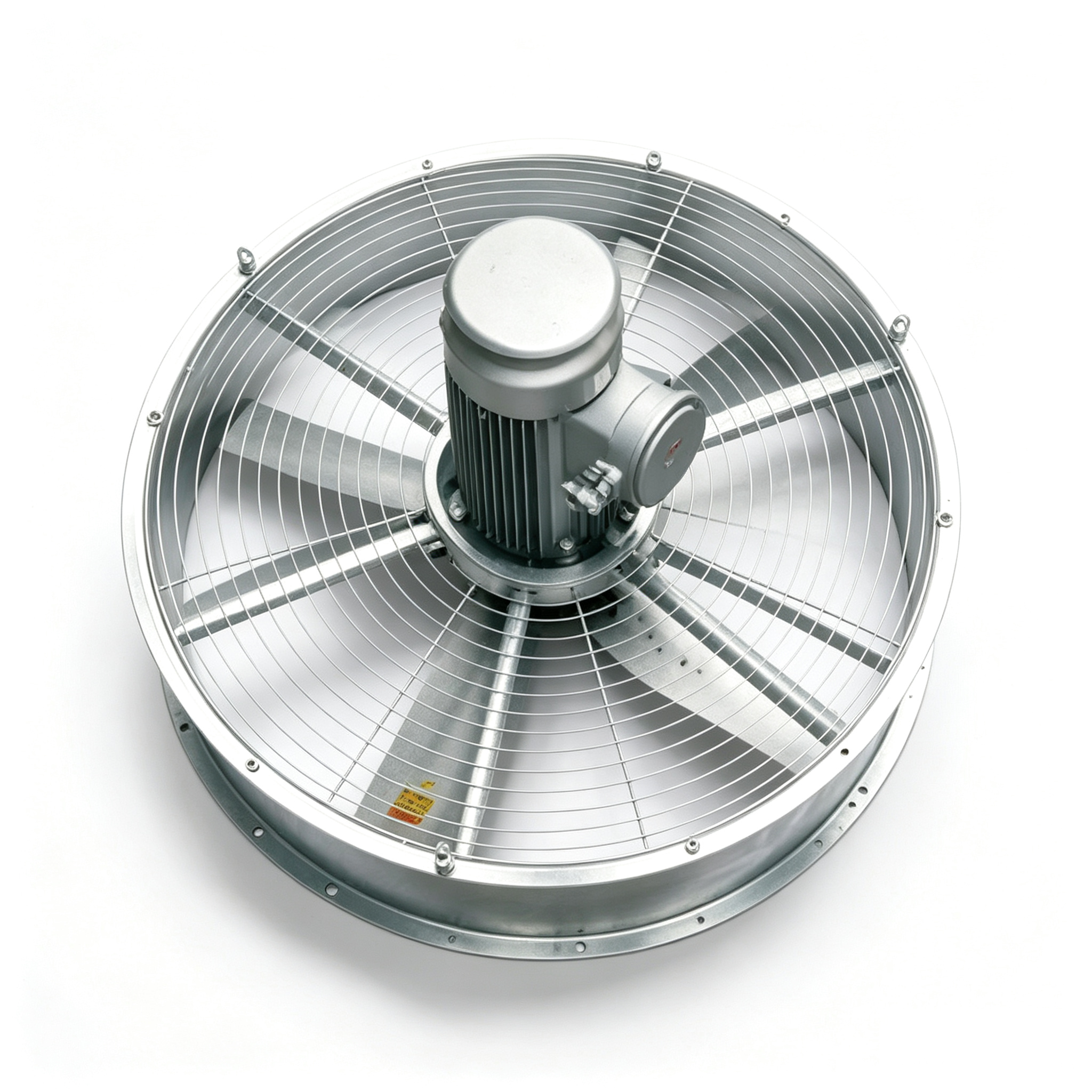

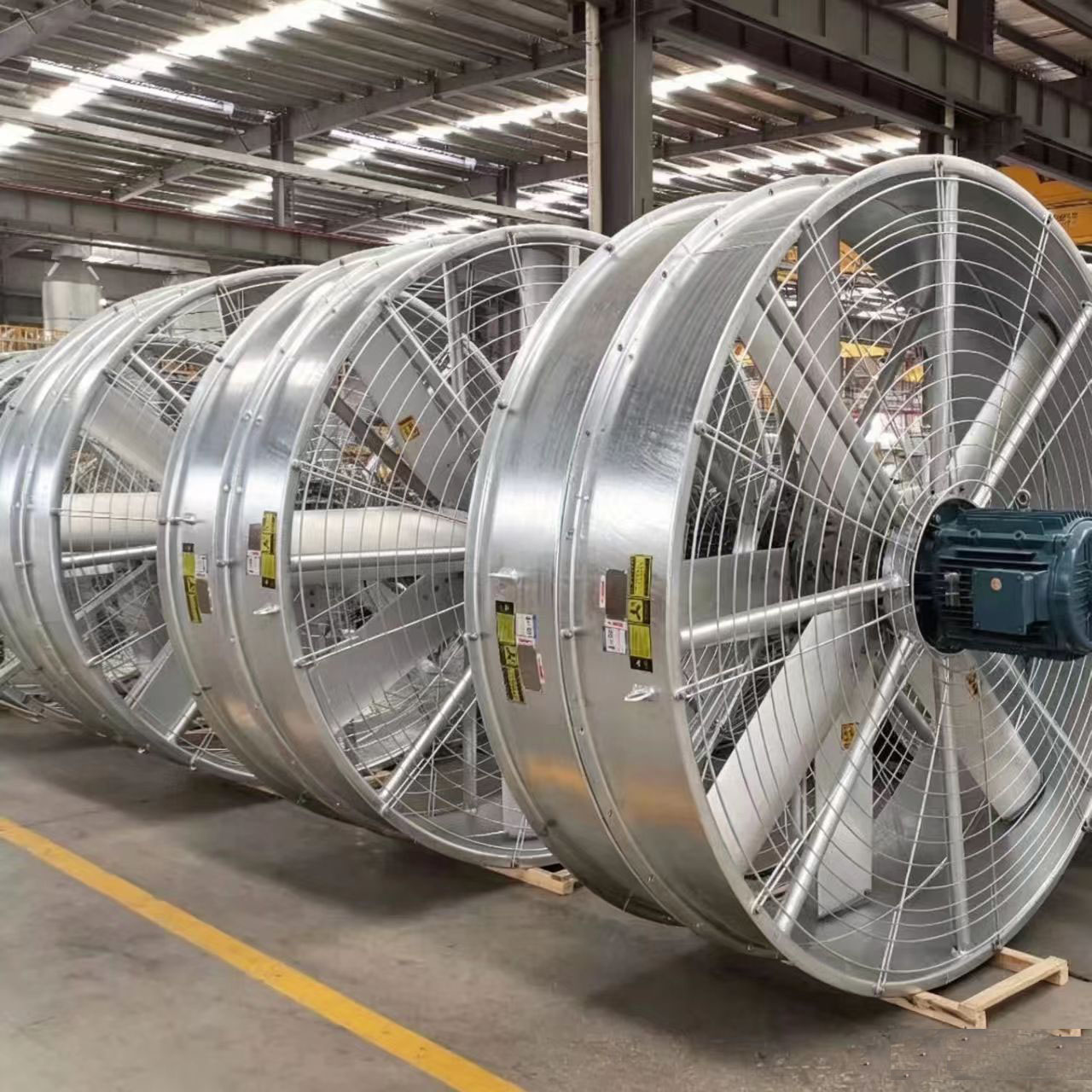

大容量の軸方向エアフロー
エネルギー効率の高いファン設計
ダイレクトドライブモーター構成
コンパクトな一体型ファンアセンブリ
機械式トランスミッション部品の削減
日常的なメンテナンスの必要性が低い
耐久性のあるファンブレードと構造コンポーネント
保護ワイヤー安全ガード
連続的な産業運転に適しています
複数のファン径をご用意
冷却塔の交換および改修プロジェクトに最適
カスタム構成が利用可能
冷却塔は、循環水から熱を除去するために継続的な空気の流れに依存しています。ファンは、タワーから暖かく湿った空気を移動させ、熱伝達セクションを通して周囲の空気を吸引または押し出すのに必要な空気流を生成します。
軸流 ファンは、 空気をファンシャフトと実質的に平行に移動させる。この設計は、遠心ファンに伴うコンパクトな高圧特性を必要とせずに大量の空気流量を供給できるため、冷却塔に特に適しています。
高いエアフローとエネルギー効率が優先されるアプリケーションの場合、軸流冷却タワー ファンは、エアフロー容量、モーター出力、運用コスト、および機器の信頼性の間で効果的なバランスを提供できます。
ファンブレードは空気を動かす主要なコンポーネントです。空力プロファイルは、不必要な抵抗を最小限に抑えながら、必要な空気の流れを生成するように設計されています。
用途に応じて、必要な風量や静圧に応じて羽根の材質、羽根枚数、径、ピッチ、形状を選択できます。
ピッチが過度に激しいとモーターの負荷が増加する可能性があり、ピッチが不十分だと空気の流れが不十分になる可能性があるため、適切なブレードピッチが重要です。
中央に取り付けられた電気モーターは、ファンに回転力を直接供給します。
ダイレクトドライブ構成により、従来のベルト駆動またはギアボックス駆動のシステムに見られる多くのトランスミッションコンポーネントが不要になります。これにより、機械的損失が軽減され、メンテナンスが簡素化されます。
モーターの仕様は以下に従って選択する必要があります。
必要な風量
ファン径
ファン回転数
ブレードピッチ
静圧
周囲温度
電源
冷却塔の運転状況

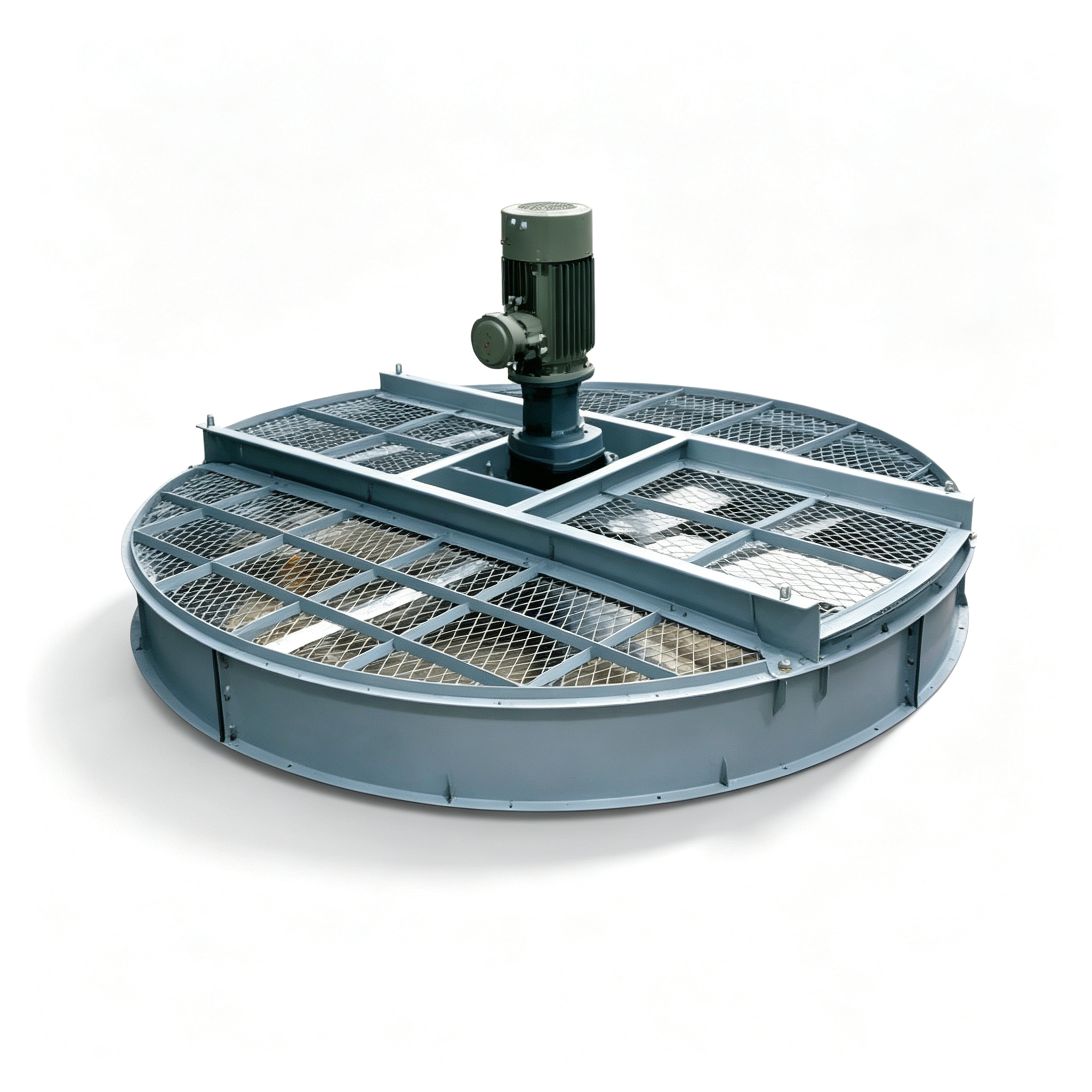

ワイヤー安全ガードは回転ファンを囲み、人員がブレードに誤って接触するのを防ぎます。
また、比較的低い障害物で空気を通過させながら、ファン アセンブリに追加の保護層を提供します。
円形のシュラウドはファンを囲み、冷却塔のファン開口部を通る空気の流れをガイドします。
ファンブレードの先端とシュラウドの間に適切なクリアランスがあることが重要です。クリアランスが過剰であると空気の再循環が増加し、ファンの効率が低下する可能性がありますが、クリアランスが不十分であるとブレードに接触する危険性が生じる可能性があります。
構造フレームはモーターとファンのアセンブリをサポートし、動作負荷を冷却塔構造に伝達します。
フレームは、連続運転中の振動を最小限に抑えるのに十分な剛性が必要です。
このタイプの冷却塔ファンの主な利点の 1 つは、効率的な気流の生成に重点が置かれていることです。
冷却塔ファンは、機械冷却塔システムの電力消費量のかなりの部分を占める可能性があります。したがって、ファン効率の向上は運用コストの削減に貢献します。
エネルギー節約は、次のようないくつかの要因によって影響を受ける可能性があります。
効率的なブレードの形状により、不必要な電力消費を抑えて必要な空気流を生成できます。
ダイレクトドライブ システムは、一部の従来のファン システムに伴うベルトとギアボックスの伝達損失を排除します。
正しいファン直径、ブレードピッチ、速度、モーター出力を選択することが重要です。サイズが大きすぎるファンや不適切に構成されたファンは、必要以上に多くのエネルギーを消費する可能性があります。
適切なブレード先端クリアランスを維持することで、空気流の漏れと再循環を最小限に抑えることができます。
システム要件が許せば、可変周波数ドライブ (VFD) 制御により、冷却需要に応じてファン速度を調整できます。完全なエアフローが必要ない場合、ファンの速度を下げるとエネルギー消費を大幅に削減できます。
正確な仕様は、冷却塔とプロジェクトの要件に従って選択する必要があります。
| 項目 | 仕様 |
|---|---|
| 製品タイプ | 軸流冷却タワーファン |
| ドライブの種類 | ダイレクトドライブ |
| ファンの種類 | 軸流 |
| 応用 | 機械式通風冷却塔 |
| モーターの種類 | 電動モーター |
| ファン直径 | カスタム/プロジェクト固有 |
| 刃の材質 | アルミ合金 / エンプラ / カスタム |
| 刃数 | カスタム |
| ブレードピッチ | モデルに応じて調整可能または固定 |
| 回転速度 | プロジェクト固有の |
| モーター出力 | プロジェクト固有の |
| 電圧 | 220 V / 380 V / 400 V / 415 V またはカスタム |
| 頻度 | 50Hz/60Hz |
| ファンガード | 保護ワイヤーガード |
| インストール | 冷却塔ファンスタック |
| ドライブコンポーネント | ダイレクトドライブ |
| カスタマイズ | 利用可能 |
| 応用 | 産業用、HVAC、およびプロセス冷却 |
注: 注文する前に、最終的なファン直径、モーター出力、速度、エアフロー、静圧、ブレード構成、および電気仕様を冷却塔の動作要件と照らし合わせて確認する必要があります。
 |
 |
 |
 |
 |
 |
 |
 |
冷却塔ファンの選択は、ファンの直径のみに基づいて行うべきではありません。いくつかの動作パラメータは実際のパフォーマンスに影響します。
空気流量は通常、CFM または m³/h で表されます。必要な空気流量は、タワーの熱負荷、出入りする水の温度、周囲条件、タワーの構成によって異なります。
ファンは、冷却塔の充填物、ドリフトエリミネーター、ルーバー、構造コンポーネント、その他の空気流の制限によって生じる抵抗を克服する必要があります。
ファンが大きいほど、適切な動作速度でより多くの空気を移動できますが、直径はタワーファンの開口部と利用可能な設置スペースに適合する必要があります。
モーターの出力は、過度の負荷をかけずに必要なデューティポイントでファンを動作させるのに十分である必要があります。
ファンの速度は、エアフロー、圧力、騒音、消費電力に影響します。正しい動作速度は、ファンの性能要件に基づいて確立する必要があります。
省エネ軸流冷却タワーファンは、多くの産業用および商業用冷却用途に使用できます。

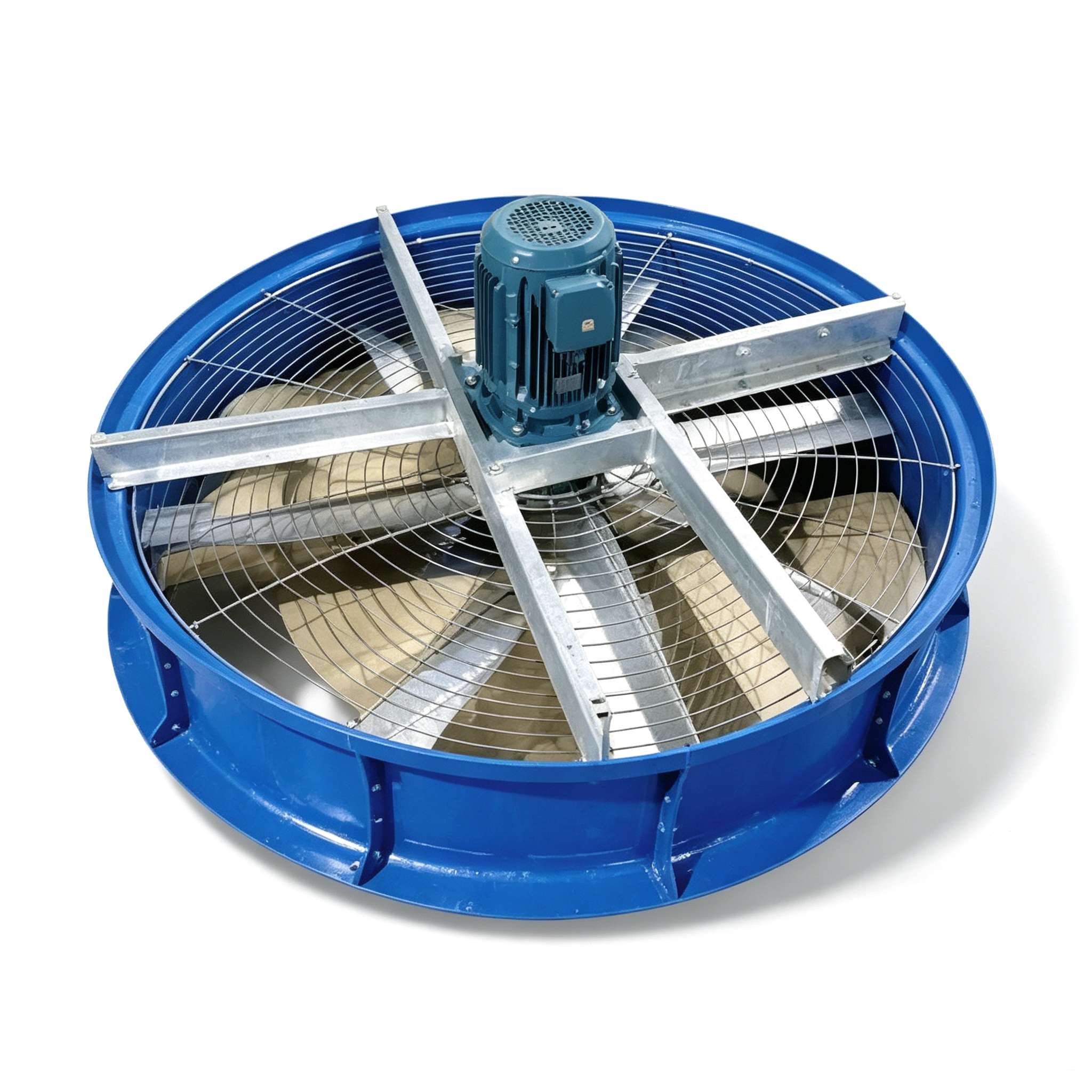

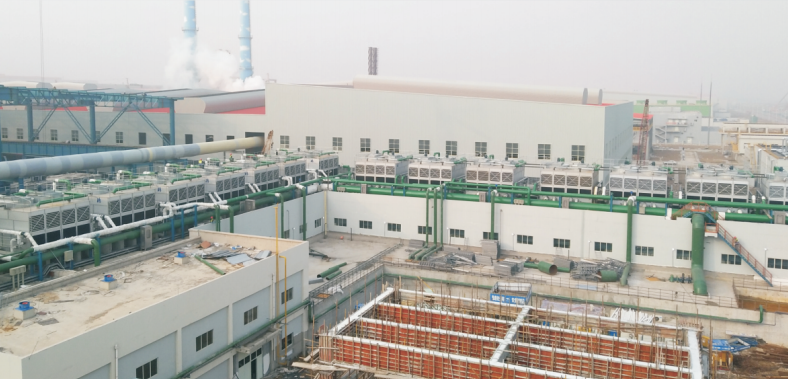

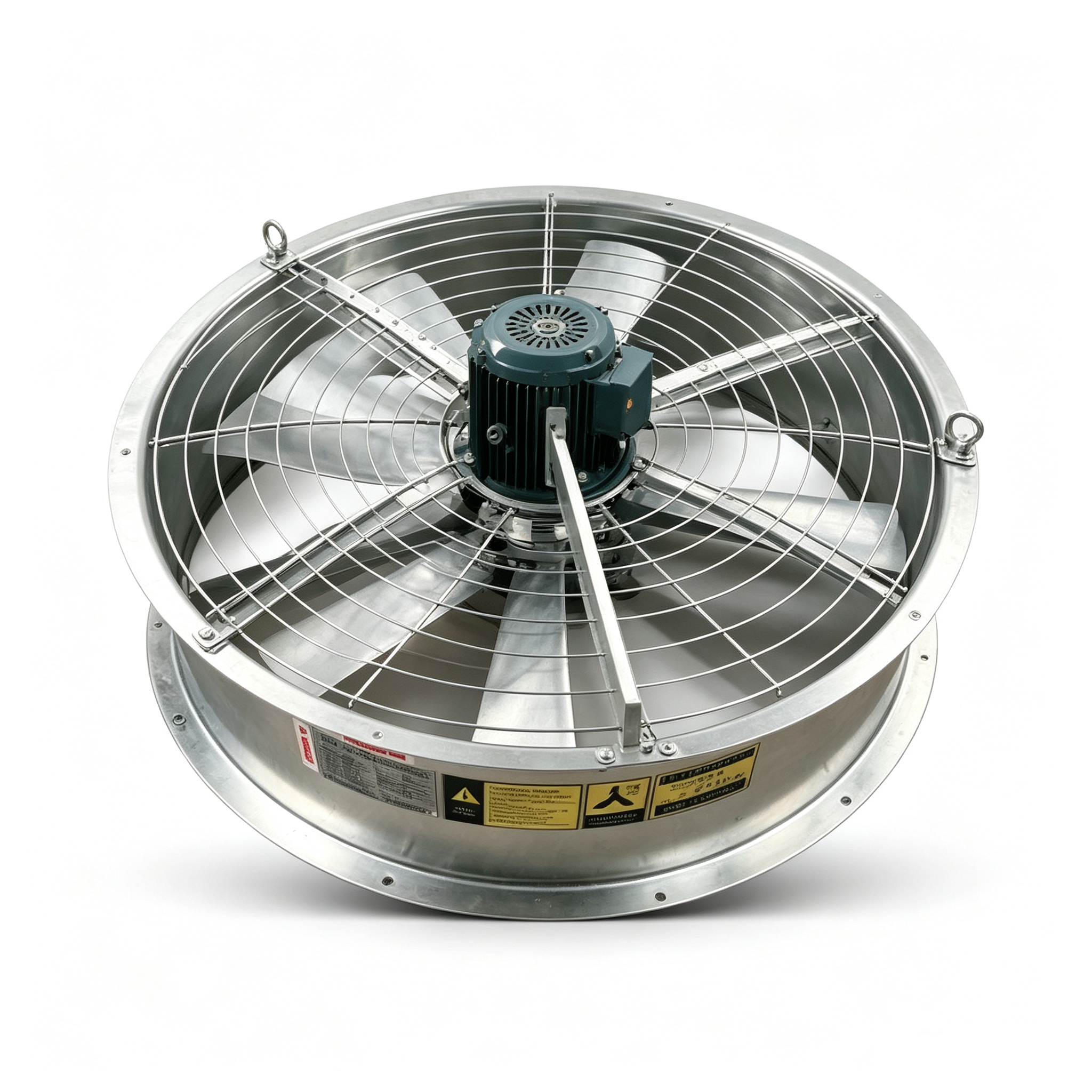

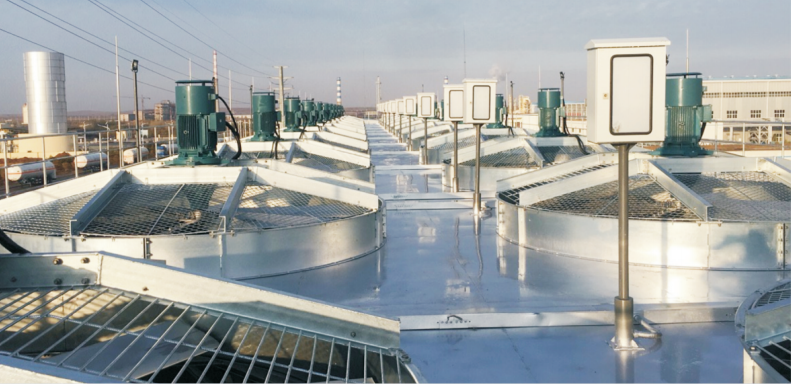

製造施設、プロセス産業、化学プラント、製鉄プラント、その他の産業施設で使用される冷却塔に適しています。
このファンは、冷却塔が凝縮水回路からの熱を排除する商用 HVAC システムで使用できます。
冷却塔ファンは水冷チラーと連携して、凝縮器の水ループからの熱を遮断します。
軸流冷却タワー ファンは、大規模なプロセス冷却システムの熱遮断に使用できます。
継続的なプロセス水冷を必要とする工場では、交換用軸流ファンを使用してタワーのエアフローと熱性能を維持できます。
ファン アセンブリは、既存のファンのアップグレードまたは交換が必要な交換プロジェクトにも検討できます。
ダイレクトドライブファンはモーターをファンアセンブリに直接接続しますが、ベルト駆動システムはプーリーとベルトを使用して動力を伝達します。
| 特徴 | ダイレクトドライブ | ベルトドライブ |
| トランスミッションコンポーネント | 少ない | もっと |
| ベルトのメンテナンス | 不要 | 必須 |
| ギアボックス | 不要 | 通常は必要ありません |
| 機械的損失 | 低い | ベルト紛失の可能性あり |
| メンテナンス | 全体的にシンプル | ベルトの検査が必要です |
| 速度調整 | VFD またはモーターの構成 | プーリー比 / VFD |
| コンパクトなデザイン | はい | 取り決め次第 |
| 後付けの適合性 | プロジェクトに応じて | 広く使用されている |
最適な構成は、冷却塔の元の設計、必要なエアフロー、モーターの配置、動作条件、利用可能な設置スペースによって異なります。
軸方向の設計は大量の空気を移動させるために最適化されており、冷却塔の用途に適しています。
最適化されたファンブレードとダイレクトドライブ構成により、不必要な機械的動力損失を削減できます。
ダイレクトドライブ構成により、定期的なベルト交換が不要になり、検査が必要な機械トランスミッション部品の数が減ります。
一体化されたモーターとファンのアセンブリにより、比較的コンパクトな設置構成を実現できます。
適切に選択され、バランスのとれたファンは、冷却塔の継続的な動作に安定した空気の流れを提供します。
ファンは、冷却塔の修理、交換、改造用途に合わせて、さまざまなサイズや構成で製造できます。
元のファンに亀裂、変形、過度の振動、腐食、または空気力学的損傷が発生した場合、冷却塔ファンの交換が必要になる場合があります。
ファンを検査する必要がある一般的な兆候は次のとおりです。
動作振動の増加
ファンの異音
冷却能力の低下
モーター電流の増加
ファンブレードの損傷
過度の刃のアンバランス
腐食
留め具が緩んでいる
モーターの過熱
空気の流れの減少
ファンを交換する前に、技術者は既存のファンの直径、ブレード番号、ピッチ、モーター定格、回転速度、回転方向、シャフト配置、および設置寸法を記録する必要があります。
冷却タワーファンの信頼性の高い性能を得るには、正しい設置が不可欠です。
ファンは指定された方向に回転する必要があります。回転が正しくないと、空気の流れと冷却性能が大幅に低下する可能性があります。
ファン アセンブリは、取り付けの前後に適切にバランスを取る必要があります。バランスが崩れると振動が発生し、ベアリングやモーターの摩耗が加速する可能性があります。
ブレード先端と周囲のシュラウドとの間に推奨クリアランスを維持します。
モーター マウント、ブレード固定具、構造ボルト、および安全ガード接続は、該当する設置要件に従って締め付ける必要があります。
モーターとファンのアセンブリは正しい位置に配置され、しっかりと取り付けられている必要があります。
電気接続は、モーターおよび地域の電気要件に従って、資格のある担当者が設置およびテストする必要があります。
直接駆動軸流ファンは機械的なメンテナンスを軽減できますが、定期的な検査は依然として重要です。
検査:
ファンブレード
モーター取付ボルト
ファンガード
構造フレーム
電気接続
異常振動
異常な動作音
腐食
ブレードクリアランス
亀裂、変形、侵食、腐食、留め具の緩みがないか確認してください。故障したブレードは重大な機械的損傷を引き起こす可能性があるため、損傷したブレードは動作を継続しないでください。
モーターメーカーの保守要件に従って、モーターの温度、振動、騒音、電流、ベアリングの状態を確認してください。
振動の増加は、ブレードの不均衡、コンポーネントの緩み、ベアリングの問題、構造上の問題、またはその他の機械的故障を示している可能性があります。
早期発見は、冷却塔の予期せぬ停止を防ぐのに役立ちます。
CoolingTowerPart.com は、顧客の要件に応じて冷却タワー ファン アセンブリを提供できます。
カスタマイズには次のものが含まれる場合があります。
ファン径
ブレード番号
刃の材質
ブレードピッチ
モーター出力
モーター電圧
モーター速度
ファン回転方向
ファンガードの寸法
取り付け配置
シュラウドの寸法
表面処理
OEM交換寸法
交換プロジェクトの場合は、図面、写真、銘板情報、既存のファンの寸法、および動作パラメータを提供すると、正確な製品を選択するのに役立ちます。
注文する前に、お客様は次の情報をできるだけ多く提供する必要があります。
冷却塔のメーカーとモデル
既存ファン径
必要な風量
必要静圧
既存のモーター出力
モーターの電圧と周波数
ファン回転数
刃数
既存のブレードピッチ
ファンスタック/シュラウド直径
取付寸法
動作環境
冷却塔熱負荷
水流量
交換必要数量
この情報により、ファン構成をより正確に冷却塔に適合させることができます。
CoolingTowerPart.com は、ファン、ファン ブレード、モーター、ギアボックス、フィル、ノズル、ドリフト エリミネーター、ルーバー、ベルト、シャフト、その他の交換部品など、産業用および商業用冷却アプリケーション向けの冷却塔コンポーネントを提供します。
冷却塔ファン プロジェクトの場合、次の方法でお客様をサポートできます。
交換用冷却塔ファン
ダイレクトドライブファンアセンブリ
ファンブレード
冷却塔モーター
カスタムファン構成
OEM互換の交換用コンポーネント
産業用冷却塔のスペアパーツ
輸出梱包・配送サポート
軸流冷却塔ファンは、冷却塔内に大量の空気を移動させるように設計された機械式ファンです。空気はファン シャフトとほぼ平行に移動するため、このファン タイプは冷却塔の用途に適しています。
省エネ冷却タワーファンは、最適化された空力性能と不要な電力消費を削減して、必要な気流を供給するように設計されています。ファンの効率は、ブレードの設計、モーターの効率、動作速度、システムの抵抗、および正しい取り付けによって決まります。

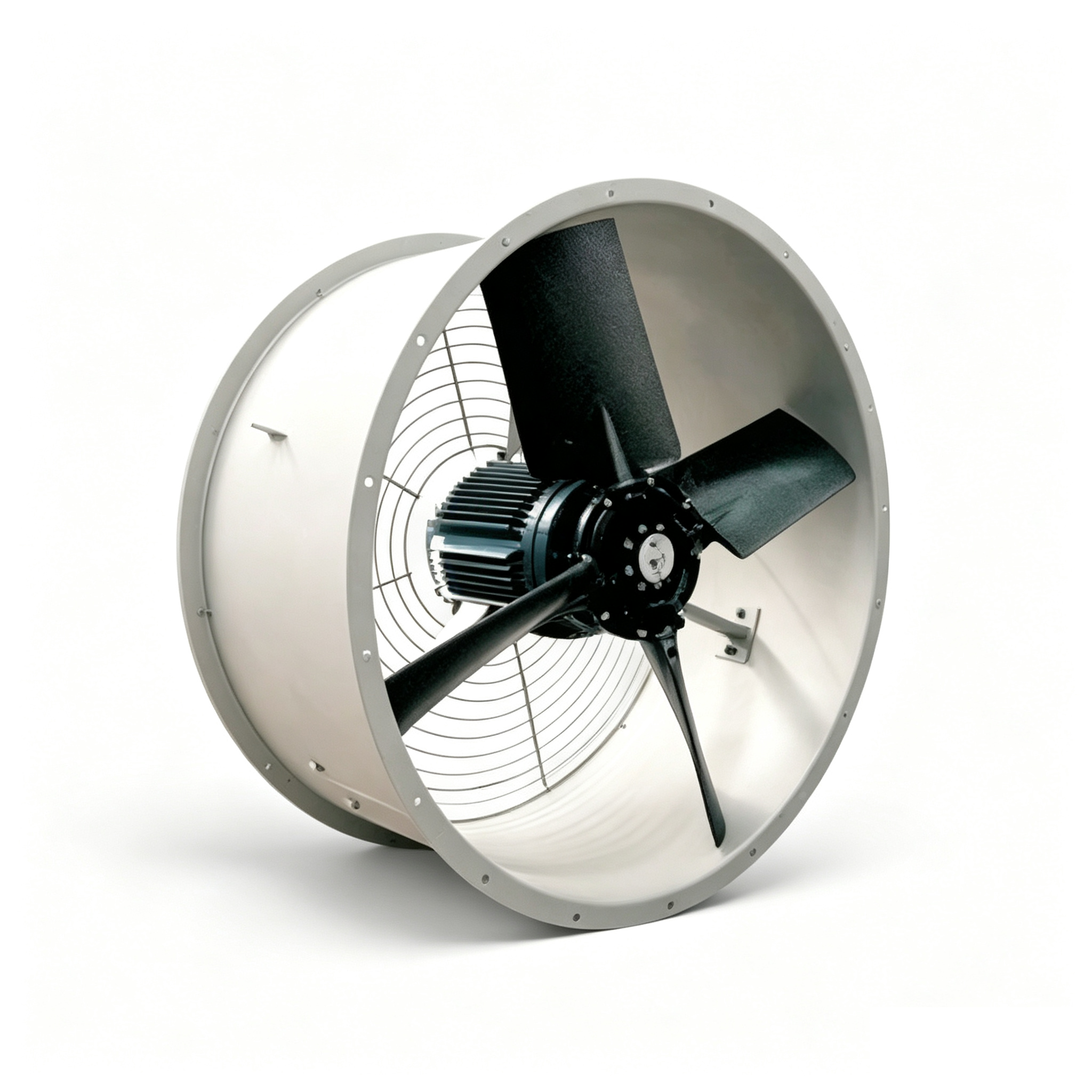

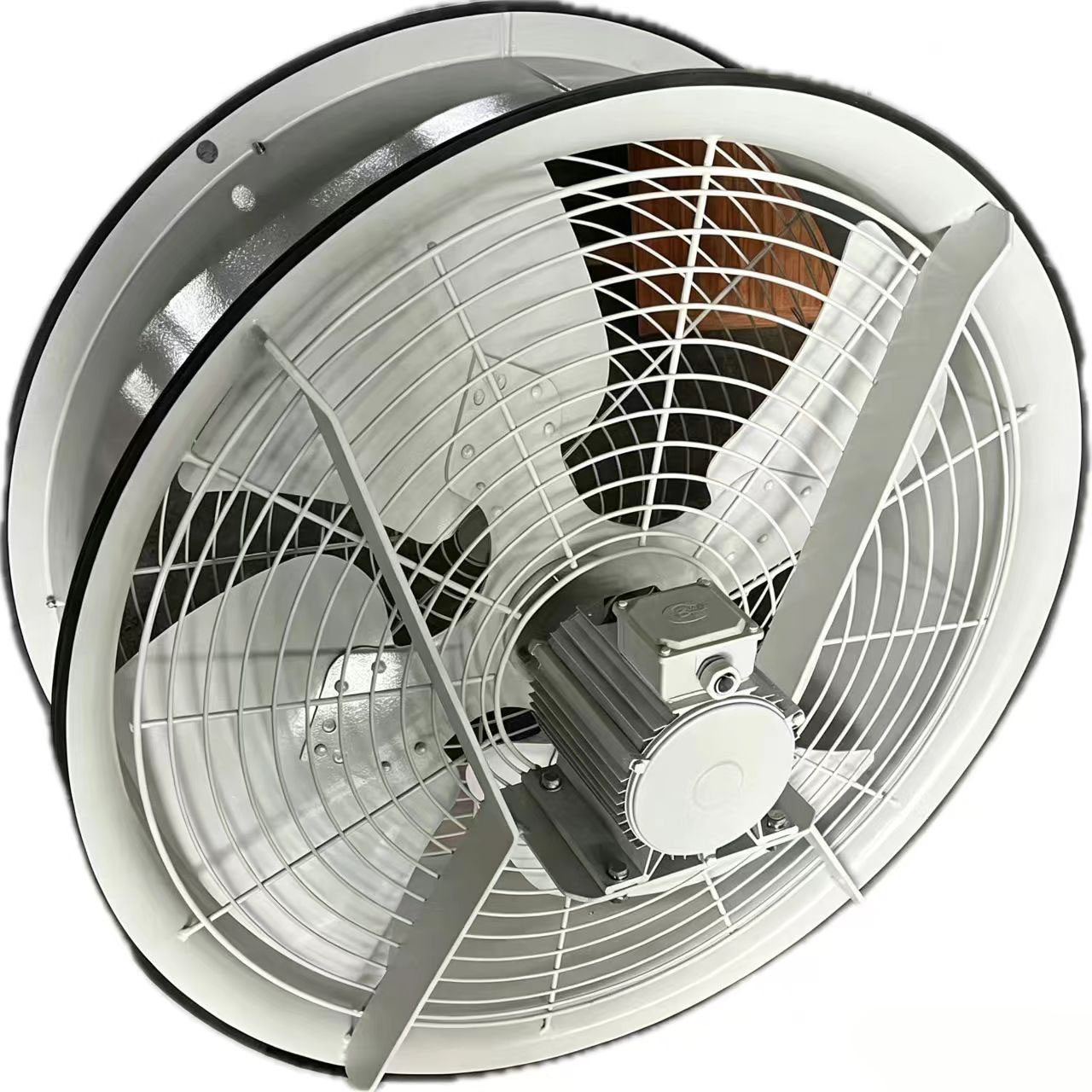

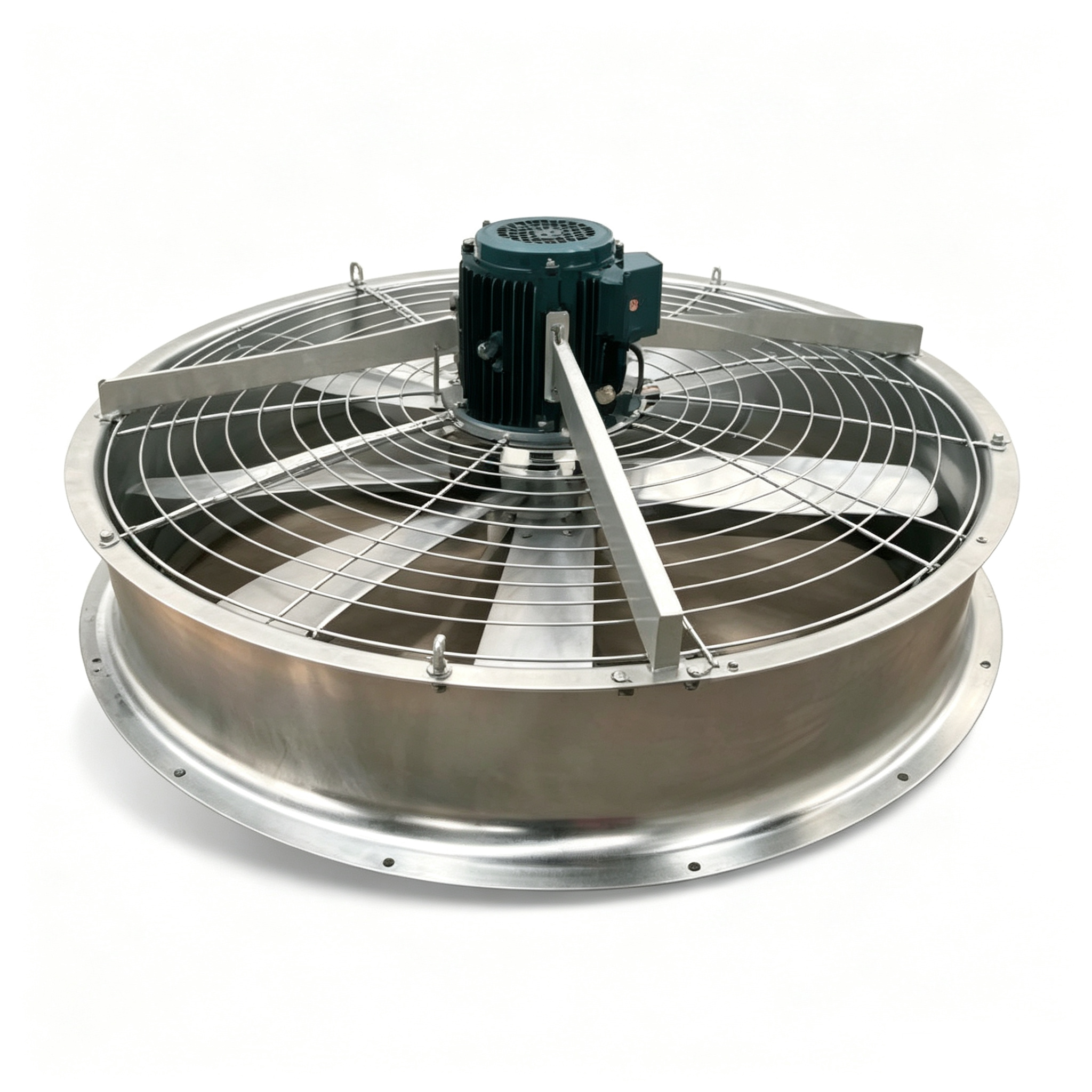

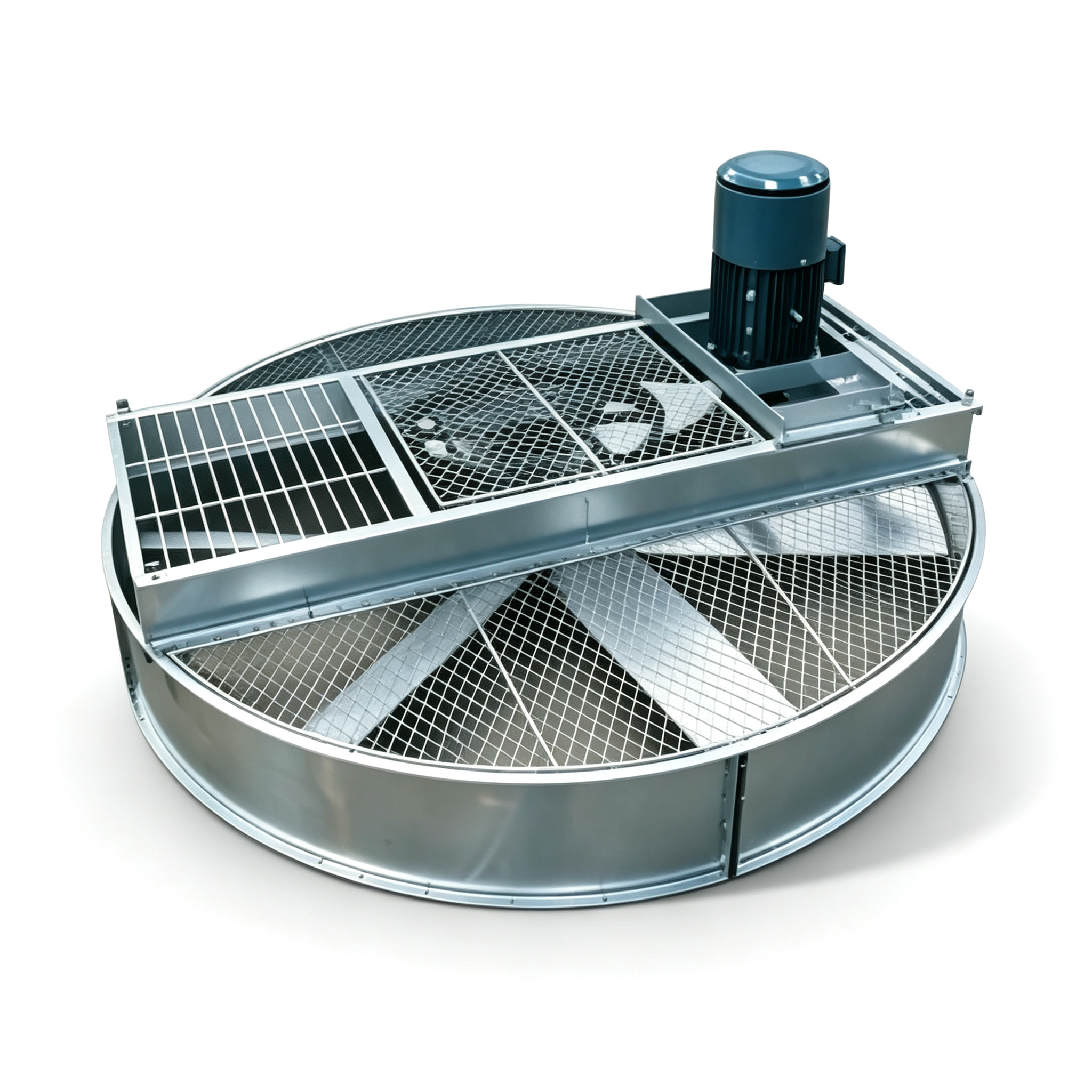

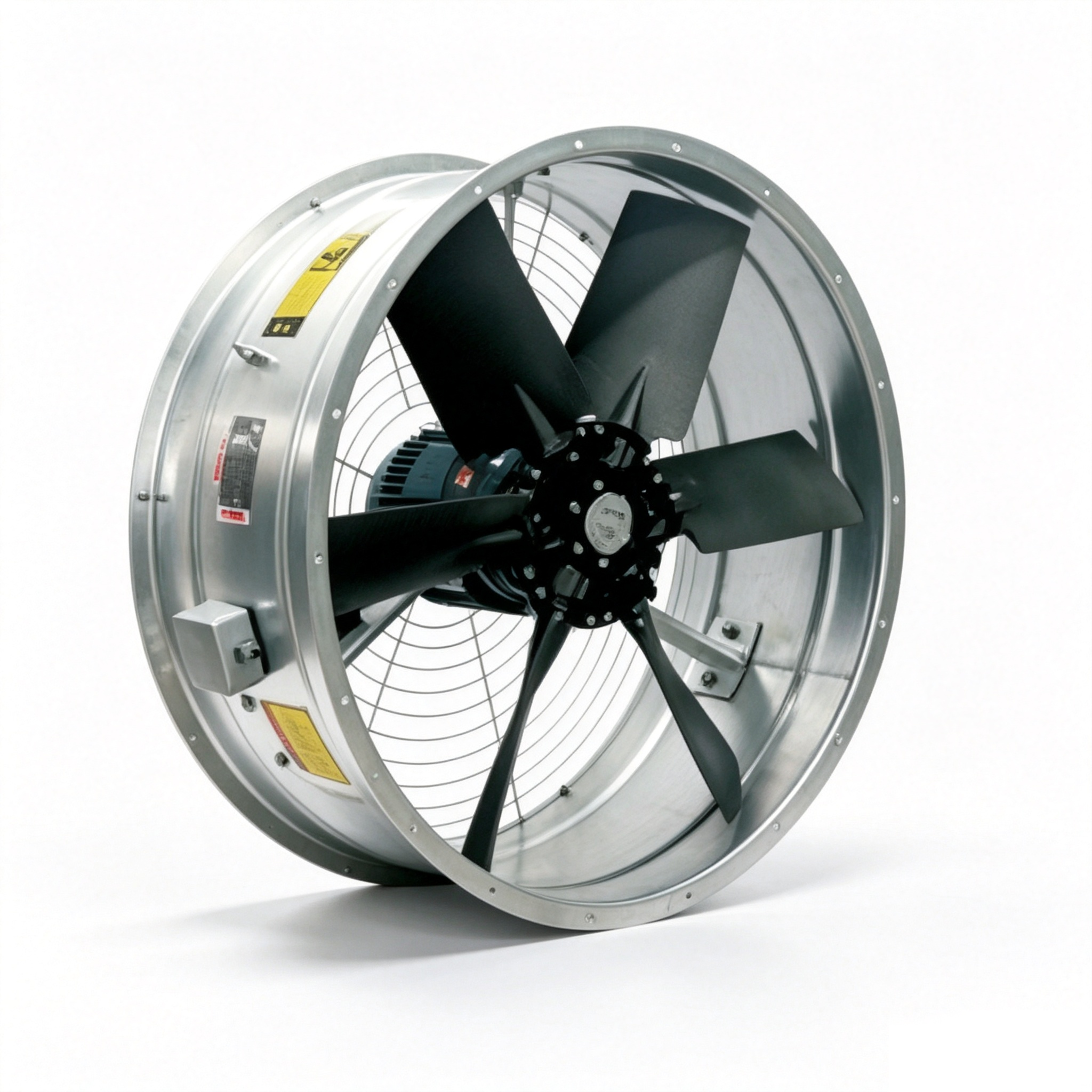

写真のアセンブリはダイレクトドライブ構成を使用しており、ベルトや従来のギアボックス トランスミッションを使用するのではなく、電動モーターがファン アセンブリに直接取り付けられています。
はい、交換が可能な場合がございます。ただし、交換前にファン径、風量、静圧、モータ出力、回転数、取付寸法、羽根ピッチ、回転方向を確認してください。

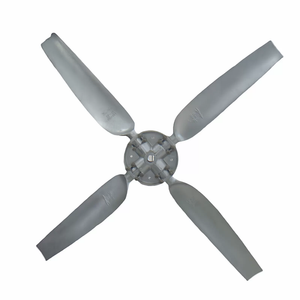

設計に応じて、冷却塔ファンブレードはアルミニウム合金やエンジニアリングプラスチックなどの材料で供給できます。適切な材質は使用環境や必要な機械的性能によって異なります。
モーター、ドライブ、ファン、冷却塔システムが VFD 制御用に設計されている場合、ダイレクトドライブ ファン モーターは可変速動作に適している場合があります。実装前にモータと動作範囲を確認してください。
効率的なファンを選択し、ブレードのピッチとクリアランスを適切に維持し、ファンとモーターのバランスを正しく維持し、モーターをメンテナンスし、必要に応じて可変速制御を使用することで、エネルギー消費を削減できます。
役立つ情報には、ファン直径、モーター出力、電圧、速度、ブレード番号、ブレードピッチ、エアフロー、静圧、取り付け寸法、冷却塔モデル、既存アセンブリの写真が含まれます。
はい。冷却塔ファンの寸法、ブレード、モーター仕様、取り付け構造、ガード、その他のコンポーネントは、プロジェクトの要件に応じてカスタマイズできます。
