10-15 روز
جریان هوای محوری با حجم بالا
طراحی فن کم مصرف
پیکربندی موتور درایو مستقیم
مجموعه فن فشرده و یکپارچه
اجزای انتقال مکانیکی کاهش یافته است
نیازهای معمول تعمیر و نگهداری کم
پره های فن بادوام و اجزای ساختاری
گارد ایمنی سیم محافظ
مناسب برای عملیات صنعتی مداوم
در چند قطر فن موجود است
مناسب برای پروژه های تعویض و مقاوم سازی برج خنک کننده
تنظیمات سفارشی موجود است
برج های خنک کننده برای حذف گرما از آب در گردش به جریان هوای مداوم وابسته هستند. فن جریان هوای مورد نیاز برای انتقال هوای گرم و مرطوب به خارج از برج و کشیدن یا فشار دادن هوای محیط را از طریق بخش انتقال حرارت ایجاد می کند.
یک فن جریان محوری هوا را بطور قابل ملاحظه ای به موازات محور فن حرکت می دهد. این طرح به ویژه برای برج های خنک کننده مناسب است زیرا می تواند حجم جریان هوای زیادی را بدون نیاز به ویژگی های فشرده فشار بالا مرتبط با فن های گریز از مرکز ارائه دهد.
برای کاربردهایی که جریان هوای بالا و بهره وری انرژی در اولویت هستند، یک فن برج خنک کننده محوری می تواند تعادل موثری بین ظرفیت جریان هوا، توان موتور، هزینه عملیاتی و قابلیت اطمینان تجهیزات ایجاد کند.
پره های فن اجزای اصلی حرکت هوا هستند. مشخصات آیرودینامیکی آنها به گونه ای طراحی شده است که جریان هوای مورد نیاز را ایجاد کند و در عین حال مقاومت غیر ضروری را به حداقل برساند.
بسته به کاربرد، مواد تیغه، تعداد تیغه، قطر، گام و هندسه را می توان با توجه به جریان هوا و فشار استاتیک مورد نیاز انتخاب کرد.
گام مناسب تیغه مهم است زیرا گام بیش از حد تهاجمی می تواند بار موتور را افزایش دهد، در حالی که گام ناکافی ممکن است منجر به جریان ناکافی هوا شود.
موتور الکتریکی نصب شده در مرکز، نیروی چرخشی را مستقیماً به فن می دهد.
چیدمان مستقیم درایو بسیاری از اجزای انتقال موجود در سیستمهای متداول تسمهمحور یا گیربکس را حذف میکند. این می تواند تلفات مکانیکی را کاهش دهد و تعمیر و نگهداری را ساده کند.
مشخصات موتور باید بر اساس موارد زیر انتخاب شود:
جریان هوای مورد نیاز
قطر فن
سرعت چرخش فن
زمین تیغه
فشار استاتیک
دمای محیط
تامین برق
شرایط کار برج خنک کننده
محافظ سیمی فن چرخان را احاطه کرده و به محافظت از پرسنل در برابر تماس تصادفی با پره ها کمک می کند.
همچنین یک لایه حفاظتی اضافی برای مجموعه فن فراهم می کند در حالی که اجازه می دهد هوا با انسداد نسبتاً کم عبور کند.
پوشش دایره ای دور فن را احاطه کرده و به هدایت جریان هوا از طریق دهانه فن برج خنک کننده کمک می کند.
فاصله صحیح بین نوک تیغه فن و روکش مهم است. فاصله بیش از حد می تواند گردش هوا را افزایش دهد و کارایی فن را کاهش دهد، در حالی که فاصله ناکافی می تواند خطر تماس پره را ایجاد کند.
قاب ساختاری از مجموعه موتور و فن پشتیبانی می کند و بارهای عملیاتی را به ساختار برج خنک کننده منتقل می کند.
قاب باید به اندازه کافی سفت باشد تا لرزش را در حین کار مداوم به حداقل برساند.
یکی از مزایای اصلی این نوع فن برج خنک کننده تمرکز آن بر تولید جریان هوای کارآمد است.
فن های برج خنک کننده می توانند بخش قابل توجهی از مصرف الکتریکی سیستم های برج خنک کننده مکانیکی را نشان دهند. بنابراین بهبود کارایی فن می تواند به کاهش هزینه های عملیاتی کمک کند.
صرفه جویی در انرژی می تواند تحت تأثیر عوامل مختلفی قرار گیرد، از جمله:
هندسه پره کارآمد می تواند جریان هوای مورد نیاز را با مصرف انرژی غیر ضروری کمتر ایجاد کند.
سیستم هدایت مستقیم تلفات انتقال تسمه و گیربکس مربوط به برخی از سیستم های فن معمولی را حذف می کند.
انتخاب صحیح قطر فن، گام تیغه، سرعت و قدرت موتور ضروری است. یک فن بزرگ یا با پیکربندی نادرست می تواند انرژی بیشتری از حد لازم مصرف کند.
حفظ فاصله مناسب از نوک تیغه به به حداقل رساندن نشت جریان هوا و گردش مجدد کمک می کند.
در جایی که الزامات سیستم اجازه می دهد، کنترل درایو فرکانس متغیر (VFD) می تواند سرعت فن را بر اساس نیاز خنک کننده تنظیم کند. کاهش سرعت فن می تواند به میزان قابل توجهی مصرف انرژی را در زمانی که جریان هوای کامل مورد نیاز نیست کاهش دهد.
مشخصات دقیق باید با توجه به برج خنک کننده و الزامات پروژه انتخاب شود.
| آیتم | مشخصات |
|---|---|
| نوع محصول | فن برج خنک کننده جریان محوری |
| نوع درایو | درایو مستقیم |
| نوع فن | جریان محوری |
| برنامه | برج خنک کننده پیش نویس مکانیکی |
| نوع موتور | موتور الکتریکی |
| قطر فن | سفارشی / پروژه خاص |
| جنس تیغه | آلیاژ آلومینیوم / پلاستیک مهندسی / سفارشی |
| مقدار تیغه | سفارشی |
| پیچ تیغه | بسته به مدل قابل تنظیم یا ثابت است |
| سرعت چرخش | پروژه خاص |
| قدرت موتور | پروژه خاص |
| ولتاژ | 220 ولت / 380 ولت / 400 ولت / 415 ولت یا سفارشی |
| فرکانس | 50 هرتز / 60 هرتز |
| گارد فن | محافظ سیم محافظ |
| نصب و راه اندازی | پشته فن برج خنک کننده |
| اجزای درایو | درایو مستقیم |
| سفارشی سازی | موجود است |
| برنامه | خنک کننده صنعتی، HVAC و فرآیندی |
توجه: قبل از سفارش، قطر فن نهایی، قدرت موتور، سرعت، جریان هوا، فشار استاتیک، پیکربندی تیغه و مشخصات الکتریکی باید بر اساس الزامات عملیاتی برج خنک کننده تایید شود.
 |
 |
 |
 |
 |
 |
 |
 |
انتخاب فن برج خنک کننده نباید تنها بر اساس قطر فن باشد. چندین پارامتر عملیاتی بر عملکرد واقعی تأثیر می گذارد.
جریان هوا معمولاً بر حسب CFM یا m³/h بیان میشود. جریان هوای مورد نیاز به بار گرمایی برج، دمای آب ورودی و خروجی، شرایط محیطی و پیکربندی برج بستگی دارد.
فن باید بر مقاومت ناشی از پر شدن برج خنک کننده، حذف کننده های رانش، لوورها، اجزای ساختاری و سایر محدودیت های جریان هوا غلبه کند.
یک فن بزرگتر می تواند حجم بیشتری از هوا را با سرعت عملیاتی مناسب حرکت دهد، اما قطر باید با دهانه فن برج و فضای نصب موجود مطابقت داشته باشد.
قدرت موتور باید برای کارکردن فن در نقطه کار مورد نیاز بدون بارگذاری زیاد کافی باشد.
سرعت فن بر جریان هوا، فشار، نویز و مصرف برق تاثیر می گذارد. سرعت عملکرد صحیح باید بر اساس الزامات عملکرد فن تعیین شود.
فن برج خنک کننده جریان محوری صرفه جویی در مصرف انرژی را می توان در بسیاری از برنامه های خنک کننده صنعتی و تجاری استفاده کرد.
مناسب برای برج های خنک کننده مورد استفاده در تاسیسات تولیدی، صنایع فرآیندی، کارخانه های شیمیایی، کارخانه های فولاد و سایر تاسیسات صنعتی.
فن را می توان در سیستم های HVAC تجاری استفاده کرد که در آن برج های خنک کننده گرما را از مدارهای آب کندانسور دفع می کنند.
فن های برج خنک کننده با چیلرهای آب خنک کار می کنند تا گرما را از حلقه آب کندانسور دفع کنند.
فن های برج خنک کننده محوری را می توان برای دفع حرارت در سیستم های خنک کننده فرآیندی در مقیاس بزرگ استفاده کرد.
کارخانههایی که به خنکسازی مداوم فرآیند آب نیاز دارند، میتوانند از فنهای محوری جایگزین برای حفظ جریان هوا و عملکرد حرارتی برج استفاده کنند.
مونتاژ فن همچنین می تواند برای پروژه های جایگزینی در نظر گرفته شود که در آن فن موجود نیاز به ارتقا یا تعویض دارد.
یک فن مستقیم موتور را مستقیماً به مجموعه فن متصل می کند، در حالی که یک سیستم تسمه محور از قرقره ها و تسمه ها برای انتقال نیرو استفاده می کند.
| ویژگی | درایو مستقیم | درایو کمربند |
| اجزای انتقال | کمتر | بیشتر |
| تعمیر و نگهداری کمربند | مورد نیاز نیست | مورد نیاز |
| گیربکس | مورد نیاز نیست | معمولاً مورد نیاز نیست |
| تلفات مکانیکی | کم | احتمال از دست دادن کمربند |
| تعمیر و نگهداری | به طور کلی ساده | نیاز به بازرسی تسمه دارد |
| تنظیم سرعت | VFD یا پیکربندی موتور | نسبت قرقره / VFD |
| طراحی فشرده | بله | بستگی به ترتیب داره |
| مناسب سازی مقاوم سازی | وابسته به پروژه | به طور گسترده استفاده می شود |
بهترین پیکربندی به طراحی اصلی برج خنک کننده، جریان هوای مورد نیاز، آرایش موتور، شرایط عملیاتی و فضای نصب موجود بستگی دارد.
طراحی محوری برای جابجایی مقادیر زیادی هوا بهینه شده است و برای کاربردهای برج خنک کننده مناسب است.
یک تیغه فن و چیدمان مستقیم درایو بهینه می تواند به کاهش تلفات نیروی مکانیکی غیر ضروری کمک کند.
پیکربندی مستقیم درایو تعویض معمولی تسمه را حذف می کند و تعداد اجزای انتقال مکانیکی که نیاز به بازرسی دارند را کاهش می دهد.
مجموعه موتور و فن یکپارچه می تواند یک چیدمان نصب نسبتا فشرده ارائه دهد.
یک فن به درستی انتخاب شده و متعادل می تواند جریان هوای پایدار را برای عملکرد مداوم برج خنک کننده فراهم کند.
فن را می توان در اندازه ها و پیکربندی های مختلف برای تعمیر، تعویض برج خنک کننده و کاربردهای مقاوم سازی ساخت.
هنگامی که فن اصلی دچار ترک، تغییر شکل، لرزش بیش از حد، خوردگی یا آسیب آیرودینامیکی می شود، ممکن است فن برج خنک کننده نیاز به تعویض داشته باشد.
نشانه های رایجی که نشان می دهد یک فن باید بازرسی شود عبارتند از:
افزایش لرزش عملیاتی
صدای غیر عادی فن
کاهش ظرفیت خنک کننده
افزایش جریان موتور
پره های فن آسیب دیده
عدم تعادل بیش از حد تیغه
خوردگی
بست های شل
گرم شدن بیش از حد موتور
کاهش جریان هوا
قبل از تعویض فن، تکنسین ها باید قطر فن موجود، تعداد تیغه، گام، درجه موتور، سرعت چرخش، جهت چرخش، آرایش شفت و ابعاد نصب را ثبت کنند.
نصب صحیح برای عملکرد قابل اعتماد فن برج خنک کننده ضروری است.
فن باید در جهت مشخص شده بچرخد. چرخش نادرست می تواند به طور قابل توجهی جریان هوا و عملکرد خنک کننده را کاهش دهد.
مجموعه فن باید قبل و بعد از نصب به درستی متعادل شود. عدم تعادل می تواند باعث ایجاد ارتعاش و تسریع در سایش یاتاقان یا موتور شود.
فاصله توصیه شده بین نوک تیغه و پوشش اطراف را حفظ کنید.
پایههای موتور، بستهای تیغه، پیچهای ساختاری و اتصالات محافظ ایمنی باید مطابق با الزامات نصب قابل اعمال سفت شوند.
مجموعه موتور و فن باید به درستی قرار گرفته و به طور ایمن نصب شود.
اتصالات الکتریکی باید با توجه به موتور و الزامات الکتریکی محلی توسط پرسنل واجد شرایط نصب و آزمایش شوند.
اگرچه فن های محوری مستقیم می توانند تعمیر و نگهداری مکانیکی را کاهش دهند، بازرسی معمول همچنان مهم است.
بازرسی کنید:
پره های فن
پیچ و مهره های نصب موتور
محافظ فن
قاب ساختاری
اتصالات الکتریکی
لرزش غیر عادی
صدای عملیاتی غیرمعمول
خوردگی
ترخیص تیغه
به دنبال ترک، تغییر شکل، فرسایش، خوردگی و بست های شل باشید. تیغه های آسیب دیده نباید به کار خود ادامه دهند زیرا یک تیغه خراب می تواند باعث آسیب مکانیکی شدید شود.
دمای موتور، لرزش، سر و صدا، جریان الکتریکی و وضعیت بلبرینگ را با توجه به نیازهای تعمیر و نگهداری سازنده موتور بررسی کنید.
افزایش ارتعاش می تواند نشان دهنده عدم تعادل تیغه، قطعات شل، مشکلات بلبرینگ، مشکلات ساختاری یا سایر عیوب مکانیکی باشد.
تشخیص زودهنگام می تواند به جلوگیری از خاموش شدن غیرمنتظره برج خنک کننده کمک کند.
CoolingTowerPart.com می تواند مجموعه های فن برج خنک کننده را مطابق با نیاز مشتری عرضه کند.
سفارشی سازی ممکن است شامل موارد زیر باشد:
قطر فن
شماره تیغه
جنس تیغه
زمین تیغه
قدرت موتور
ولتاژ موتور
سرعت موتور
جهت چرخش فن
ابعاد محافظ فن
چیدمان نصب
ابعاد کفن
درمان سطحی
ابعاد جایگزین OEM
برای پروژه های جایگزین، ارائه نقشه ها، عکس ها، اطلاعات پلاک نام، ابعاد فن موجود و پارامترهای عملیاتی می تواند به اطمینان از انتخاب دقیق محصول کمک کند.
قبل از سفارش، مشتریان باید تا حد امکان اطلاعات زیر را ارائه دهند:
سازنده و مدل برج خنک کننده
قطر فن موجود
جریان هوای مورد نیاز
فشار استاتیک مورد نیاز
قدرت موتور موجود
ولتاژ و فرکانس موتور
سرعت چرخش فن
تعداد تیغه ها
زمین تیغه موجود
قطر پشته فن/کفن
ابعاد نصب
محیط عملیاتی
بار حرارتی برج خنک کننده
نرخ جریان آب
مقدار تعویض مورد نیاز
این اطلاعات اجازه می دهد تا پیکربندی فن با دقت بیشتری با برج خنک کننده مطابقت داده شود.
CoolingTowerPart.com اجزای برج خنککننده را برای کاربردهای خنککننده صنعتی و تجاری، از جمله فنها، تیغههای فن، موتورها، گیربکسها، پرکنندهها، نازلها، حذف کنندههای دریفت، لوورها، تسمهها، شفتها و سایر قطعات جایگزین فراهم میکند.
برای پروژه های فن برج خنک کننده، ما می توانیم مشتریان را با موارد زیر پشتیبانی کنیم:
تعویض فن برج خنک کننده
مجموعه های فن درایو مستقیم
پره های فن
موتورهای برج خنک کننده
تنظیمات فن سفارشی
اجزای جایگزین سازگار با OEM
قطعات یدکی برج خنک کننده صنعتی
صادرات بسته بندی و پشتیبانی تحویل
فن برج خنک کننده جریان محوری یک فن مکانیکی است که برای حرکت دادن حجم زیادی از هوا در یک برج خنک کننده طراحی شده است. هوا به طور قابل ملاحظه ای به موازات شفت فن حرکت می کند و این نوع فن را برای کاربردهای برج خنک کننده مناسب می کند.
یک فن برج خنک کننده کم مصرف برای ارائه جریان هوای مورد نیاز با عملکرد آیرودینامیکی بهینه و کاهش مصرف برق غیر ضروری طراحی شده است. کارایی فن به طراحی تیغه، راندمان موتور، سرعت کارکرد، مقاومت سیستم و نصب صحیح بستگی دارد.

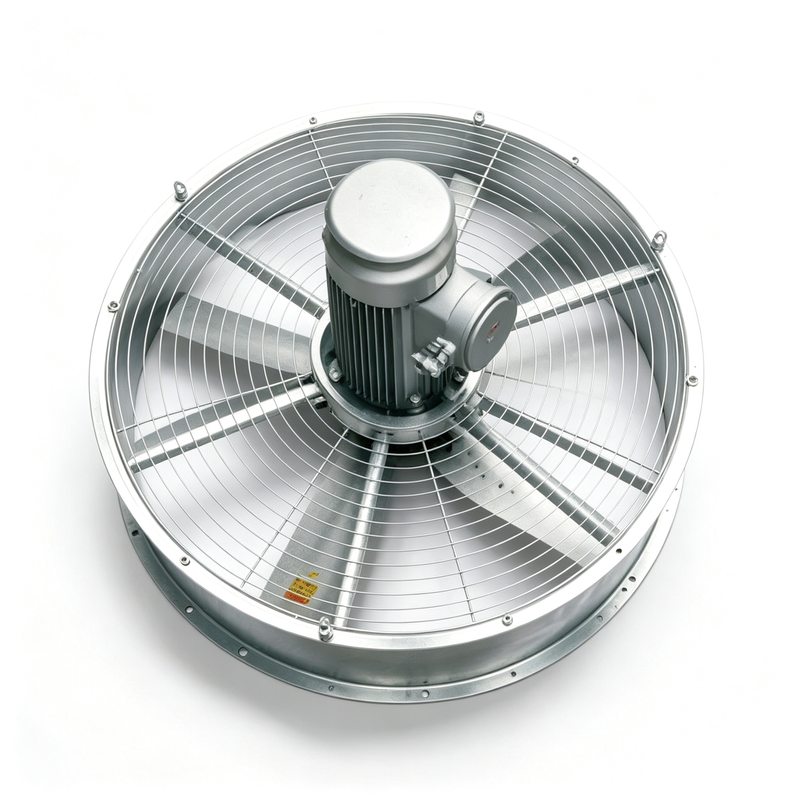

مجموعه تصویر از یک پیکربندی مستقیم درایو استفاده میکند، با موتور الکتریکی که بهجای استفاده از تسمه یا گیربکس معمولی، مستقیماً روی مجموعه فن نصب میشود.
بله، امکان تعویض وجود دارد. با این حال، قطر فن، جریان هوا، فشار استاتیک، قدرت موتور، سرعت، ابعاد نصب، گام تیغه و جهت چرخش باید قبل از تعویض بررسی شود.
بسته به طرح، پره های فن برج خنک کننده را می توان در موادی مانند آلیاژ آلومینیوم یا پلاستیک های مهندسی عرضه کرد. مواد مناسب به محیط عملیاتی و عملکرد مکانیکی مورد نیاز بستگی دارد.
هنگامی که موتور، درایو، فن و سیستم برج خنک کننده برای کنترل VFD طراحی شده اند، یک موتور فن مستقیم درایو ممکن است برای عملکرد با سرعت متغیر مناسب باشد. موتور و محدوده عملکرد باید قبل از اجرا تایید شود.
مصرف انرژی را می توان با انتخاب یک فن کارآمد، حفظ گام و فاصله مناسب تیغه، حفظ تعادل فن و موتور، حفظ موتور و استفاده از کنترل سرعت متغیر در صورت لزوم کاهش داد.
اطلاعات مفید شامل قطر فن، قدرت موتور، ولتاژ، سرعت، تعداد تیغه، گام تیغه، جریان هوا، فشار استاتیک، ابعاد نصب، مدل برج خنک کننده و عکس های مجموعه موجود می باشد.
بله. ابعاد فن برج خنک کننده، تیغه ها، مشخصات موتور، سازه های نصب، حفاظ ها و سایر اجزاء را می توان با توجه به نیاز پروژه سفارشی کرد.
برای ارتباط این صفحه محصول با محصولات مرتبط و صفحات اطلاعاتی، از متن لنگر مرتبط استفاده کنید:
فن برج خنک کننده جریان محوری صرفه جویی در مصرف انرژی یک راه حل انتقال هوا با راندمان بالا است که برای برج های خنک کننده با کشش مکانیکی، سیستم های HVAC، تجهیزات خنک کننده فرآیندهای صنعتی و کاربردهای خنک کننده کندانسور طراحی شده است. این فن از طراحی آیرودینامیکی جریان محوری استفاده می کند تا حجم زیادی از هوا را در برج خنک کننده جابجا کند و در عین حال عملکرد کارآمد را حفظ کند.
