Osiowy przepływ powietrza o dużej objętości
Energooszczędna konstrukcja wentylatora
Konfiguracja silnika z napędem bezpośrednim
Kompaktowy i zintegrowany zespół wentylatora
Zredukowane elementy mechanicznej skrzyni biegów
Niskie wymagania dotyczące rutynowej konserwacji
Trwałe łopatki wentylatora i elementy konstrukcyjne
Osłona zabezpieczająca z drutu
Nadaje się do ciągłej pracy przemysłowej
Dostępne w wielu średnicach wentylatorów
Nadaje się do projektów wymiany i modernizacji wież chłodniczych
Dostępne konfiguracje niestandardowe
Wieże chłodnicze zależą od ciągłego przepływu powietrza w celu usunięcia ciepła z krążącej wody. Wentylator wytwarza przepływ powietrza potrzebny do usunięcia ciepłego, wilgotnego powietrza z wieży i zasysania lub przepychania powietrza z otoczenia przez sekcję wymiany ciepła.
Wentylator osiowy przemieszcza powietrze zasadniczo równolegle do wału wentylatora. Konstrukcja ta jest szczególnie odpowiednia do wież chłodniczych, ponieważ może zapewnić duży przepływ powietrza bez konieczności stosowania kompaktowych właściwości wysokociśnieniowych charakterystycznych dla wentylatorów odśrodkowych.
W zastosowaniach, w których priorytetem jest wysoki przepływ powietrza i efektywność energetyczna, osiowy wentylator wieży chłodniczej może zapewnić skuteczną równowagę pomiędzy wydajnością przepływu powietrza, mocą silnika, kosztami eksploatacji i niezawodnością sprzętu.
Łopatki wentylatora są głównymi elementami przemieszczającymi powietrze. Ich profil aerodynamiczny został zaprojektowany tak, aby generować wymagany przepływ powietrza przy jednoczesnej minimalizacji niepotrzebnego oporu.
W zależności od zastosowania, materiał łopatek, liczba łopatek, średnica, podziałka i geometria mogą zostać wybrane zgodnie z wymaganym przepływem powietrza i ciśnieniem statycznym.
Prawidłowe nachylenie łopatek jest ważne, ponieważ zbyt agresywne nachylenie może zwiększyć obciążenie silnika, natomiast niewystarczające nachylenie może skutkować niewystarczającym przepływem powietrza.
Umieszczony centralnie silnik elektryczny przekazuje moc obrotową bezpośrednio do wentylatora.
Układ napędu bezpośredniego eliminuje wiele elementów przekładni, które można znaleźć w konwencjonalnych układach napędzanych paskiem lub skrzynią biegów. Może to zmniejszyć straty mechaniczne i uprościć konserwację.
Specyfikacje silnika należy dobierać według:
Wymagany przepływ powietrza
Średnica wentylatora
Prędkość obrotowa wentylatora
Skok ostrza
Ciśnienie statyczne
Temperatura otoczenia
Zasilanie elektryczne
Warunki pracy wieży chłodniczej
Druciana osłona zabezpieczająca otacza obracający się wentylator i pomaga chronić personel przed przypadkowym kontaktem z łopatkami.
Zapewnia również dodatkową warstwę ochrony zespołu wentylatora, jednocześnie umożliwiając przepływ powietrza przy stosunkowo niewielkich przeszkodach.
Okrągła osłona otacza wentylator i pomaga kierować przepływ powietrza przez otwór wentylatora wieży chłodniczej.
Ważny jest prawidłowy luz pomiędzy końcówkami łopatek wentylatora a osłoną. Nadmierny luz może zwiększyć recyrkulację powietrza i zmniejszyć wydajność wentylatora, natomiast niewystarczający luz może stworzyć ryzyko kontaktu łopatek.
Rama konstrukcyjna podtrzymuje zespół silnika i wentylatora oraz przenosi obciążenia operacyjne na konstrukcję wieży chłodniczej.
Rama powinna być na tyle sztywna, aby zminimalizować wibracje podczas ciągłej pracy.
Jedną z głównych zalet tego typu wentylatorów wież chłodniczych jest skupienie się na wydajnym wytwarzaniu przepływu powietrza.
Wentylatory wież chłodniczych mogą stanowić znaczną część zużycia energii elektrycznej przez systemy mechanicznych wież chłodniczych. Poprawa wydajności wentylatorów może zatem przyczynić się do obniżenia kosztów eksploatacji.
Na oszczędność energii może wpływać kilka czynników, w tym:
Wydajna geometria łopatek może zapewnić wymagany przepływ powietrza przy mniejszym niepotrzebnym zużyciu energii.
Układ napędu bezpośredniego eliminuje straty w przekładni pasowej i skrzyni biegów występujące w niektórych konwencjonalnych układach wentylatorów.
Niezbędny jest wybór właściwej średnicy wentylatora, skoku łopatek, prędkości i mocy silnika. Zbyt duży lub nieprawidłowo skonfigurowany wentylator może zużywać więcej energii niż to konieczne.
Utrzymanie odpowiedniego odstępu między końcówkami łopatek pomaga zminimalizować wycieki powietrza i recyrkulację.
Tam, gdzie pozwalają na to wymagania systemowe, sterowanie przetwornicą częstotliwości (VFD) może regulować prędkość wentylatora w zależności od zapotrzebowania na chłodzenie. Zmniejszenie prędkości wentylatora może znacznie zmniejszyć zużycie energii, gdy nie jest wymagany pełny przepływ powietrza.
Dokładne specyfikacje należy wybrać zgodnie z wieżą chłodniczą i wymaganiami projektu.
| przedmiotu | Specyfikacja |
|---|---|
| Typ produktu | Wentylator wieży chłodniczej z przepływem osiowym |
| Typ napędu | Napęd bezpośredni |
| Typ wentylatora | Przepływ osiowy |
| Aplikacja | Mechaniczna wieża chłodnicza |
| Typ silnika | Silnik elektryczny |
| Średnica wentylatora | Niestandardowe / specyficzne dla projektu |
| Materiał ostrza | Stop aluminium / tworzywo sztuczne / niestandardowe |
| Ilość ostrzy | Zwyczaj |
| Skok ostrza | Regulowane lub stałe, w zależności od modelu |
| Prędkość obrotowa | Specyficzny projekt |
| Moc silnika | Specyficzny projekt |
| Woltaż | 220 V / 380 V / 400 V / 415 V lub niestandardowe |
| Częstotliwość | 50 Hz / 60 Hz |
| Strażnik Fanów | Osłona drutu ochronnego |
| Instalacja | Zestaw wentylatorów wieży chłodniczej |
| Elementy napędu | Napęd bezpośredni |
| Personalizacja | Dostępny |
| Aplikacja | Chłodzenie przemysłowe, HVAC i procesowe |
Uwaga: Ostateczną średnicę wentylatora, moc silnika, prędkość, przepływ powietrza, ciśnienie statyczne, konfigurację łopatek i specyfikacje elektryczne należy potwierdzić przed złożeniem zamówienia z wymaganiami operacyjnymi wieży chłodniczej.
 |
 |
 |
 |
 |
 |
 |
 |
Wybór wentylatora wieży chłodniczej nie powinien opierać się wyłącznie na średnicy wentylatora. Kilka parametrów operacyjnych wpływa na rzeczywistą wydajność.
Przepływ powietrza jest zwykle wyrażany w CFM lub m³/h. Wymagany przepływ powietrza zależy od obciążenia cieplnego wieży, temperatury wody wpływającej i wypływającej, warunków otoczenia i konfiguracji wieży.
Wentylator musi pokonać opór powodowany przez wypełnienie wieży chłodniczej, eliminatory znoszenia, żaluzje, elementy konstrukcyjne i inne ograniczenia przepływu powietrza.
Większy wentylator może przetłoczyć większą ilość powietrza przy odpowiedniej prędkości roboczej, ale średnica musi odpowiadać otworowi wentylatora wieżowego i dostępnej przestrzeni montażowej.
Moc silnika musi być wystarczająca do pracy wentylatora w wymaganym punkcie pracy bez nadmiernego obciążenia.
Prędkość wentylatora wpływa na przepływ powietrza, ciśnienie, hałas i zużycie energii. Prawidłową prędkość roboczą należy ustalić na podstawie wymagań dotyczących wydajności wentylatora.
Energooszczędny wentylator wieżowy z przepływem osiowym może być stosowany w wielu przemysłowych i komercyjnych zastosowaniach chłodniczych.
Nadaje się do wież chłodniczych stosowanych w zakładach produkcyjnych, przemyśle przetwórczym, zakładach chemicznych, stalowniach i innych instalacjach przemysłowych.
Wentylator może być stosowany w komercyjnych systemach HVAC, w których wieże chłodnicze odprowadzają ciepło z obiegów wodnych skraplacza.
Wentylatory wieży chłodniczej współpracują z agregatami chłodniczymi chłodzonymi wodą, aby odrzucić ciepło z pętli wodnej skraplacza.
Osiowe wentylatory wież chłodniczych mogą być stosowane do odprowadzania ciepła w wielkoskalowych układach chłodzenia procesowego.
Fabryki wymagające ciągłego chłodzenia wodą procesową mogą zastosować zamienne wentylatory osiowe, aby utrzymać przepływ powietrza w wieży i wydajność cieplną.
Zespół wentylatora można również rozważyć w przypadku projektów wymiany, w których istniejący wentylator wymaga modernizacji lub wymiany.
Wentylator z napędem bezpośrednim łączy silnik bezpośrednio z zespołem wentylatora, natomiast system napędzany paskiem wykorzystuje koła pasowe i paski do przenoszenia mocy.
| Funkcja | Napęd bezpośredni | Napęd pasowy |
| Elementy przekładni | Mniej | Więcej |
| Konserwacja paska | Nie wymagane | Wymagany |
| Skrzynia biegów | Nie wymagane | Zwykle nie jest wymagane |
| Straty mechaniczne | Niski | Możliwe straty paska |
| Konserwacja | Ogólnie proste | Wymaga przeglądu paska |
| Regulacja prędkości | Konfiguracja VFD lub silnika | Stosunek koła pasowego / VFD |
| Kompaktowa konstrukcja | Tak | Zależy od aranżacji |
| Możliwość modernizacji | Zależne od projektu | Powszechnie stosowane |
Najlepsza konfiguracja zależy od oryginalnego projektu wieży chłodniczej, wymaganego przepływu powietrza, rozmieszczenia silnika, warunków pracy i dostępnej przestrzeni instalacyjnej.
Konstrukcja osiowa jest zoptymalizowana do przemieszczania dużych ilości powietrza, dzięki czemu nadaje się do zastosowań w wieżach chłodniczych.
Zoptymalizowane łopatki wentylatora i układ napędu bezpośredniego mogą pomóc w ograniczeniu niepotrzebnych strat mocy mechanicznej.
Konfiguracja napędu bezpośredniego eliminuje rutynową wymianę paska i zmniejsza liczbę elementów przekładni mechanicznej wymagających kontroli.
Zintegrowany zespół silnika i wentylatora może zapewnić stosunkowo kompaktowy układ instalacyjny.
Odpowiednio dobrany i wyważony wentylator może zapewnić stabilny przepływ powietrza podczas ciągłej pracy wieży chłodniczej.
Wentylator może być produkowany w różnych rozmiarach i konfiguracjach do zastosowań związanych z naprawą, wymianą i modernizacją wieży chłodniczej.
Wentylator wieży chłodniczej może wymagać wymiany, jeśli na oryginalnym wentylatorze pojawią się pęknięcia, odkształcenia, nadmierne wibracje, korozja lub uszkodzenia aerodynamiczne.
Typowe oznaki konieczności przeglądu wentylatora obejmują:
Zwiększone wibracje robocze
Nienormalny hałas wentylatora
Zmniejszona wydajność chłodzenia
Zwiększony prąd silnika
Uszkodzone łopatki wentylatora
Nadmierne niewyważenie ostrza
Korozja
Luźne mocowania
Przegrzanie silnika
Zmniejszony przepływ powietrza
Przed wymianą wentylatora technicy powinni zapisać istniejącą średnicę wentylatora, liczbę łopatek, skok, moc silnika, prędkość obrotową, kierunek obrotu, rozmieszczenie wałów i wymiary montażowe.
Prawidłowa instalacja jest niezbędna do niezawodnego działania wentylatora wieży chłodniczej.
Wentylator musi obracać się w określonym kierunku. Nieprawidłowy obrót może znacznie zmniejszyć przepływ powietrza i wydajność chłodzenia.
Zespół wentylatora powinien być odpowiednio wyważony przed i po montażu. Brak równowagi może powodować wibracje i przyspieszać zużycie łożysk lub silnika.
Zachowaj zalecany odstęp pomiędzy końcówkami ostrzy a otaczającą osłoną.
Mocowania silnika, mocowania łopatek, śruby konstrukcyjne i połączenia osłon zabezpieczających należy dokręcić zgodnie z obowiązującymi wymaganiami instalacyjnymi.
Zespół silnika i wentylatora powinien być prawidłowo ustawiony i bezpiecznie zamontowany.
Połączenia elektryczne powinny być instalowane i testowane przez wykwalifikowany personel zgodnie z wymaganiami dotyczącymi silnika i lokalnymi wymaganiami elektrycznymi.
Chociaż wentylatory osiowe z napędem bezpośrednim mogą ograniczyć konserwację mechaniczną, rutynowe kontrole pozostają ważne.
Sprawdzać:
Łopatki wentylatora
Śruby mocujące silnik
Strażnik fanów
Rama konstrukcyjna
Połączenia elektryczne
Nienormalne wibracje
Nietypowy hałas podczas pracy
Korozja
Luz ostrza
Poszukaj pęknięć, deformacji, erozji, korozji i luźnych elementów złącznych. Uszkodzone ostrza nie powinny być dalej używane, ponieważ uszkodzone ostrze może spowodować poważne uszkodzenia mechaniczne.
Sprawdź temperaturę silnika, wibracje, hałas, prąd elektryczny i stan łożysk zgodnie z wymaganiami konserwacyjnymi producenta silnika.
Rosnące wibracje mogą wskazywać na niewyważenie ostrza, luźne elementy, problemy z łożyskami, problemy strukturalne lub inne usterki mechaniczne.
Wczesne wykrycie może pomóc zapobiec nieoczekiwanym wyłączeniom wież chłodniczych.
CoolingTowerPart.com może dostarczyć zespoły wentylatorów wież chłodniczych zgodnie z wymaganiami klienta.
Personalizacja może obejmować:
Średnica wentylatora
Numer ostrza
Materiał ostrza
Skok ostrza
Moc silnika
Napięcie silnika
Prędkość silnika
Kierunek obrotów wentylatora
Wymiary osłony wentylatora
Układ montażowy
Wymiary osłony
Obróbka powierzchni
Wymiary zamienne OEM
W przypadku projektów wymiany, dostarczenie rysunków, zdjęć, informacji z tabliczki znamionowej, istniejących wymiarów wentylatorów i parametrów operacyjnych może pomóc w zapewnieniu dokładnego wyboru produktu.
Przed złożeniem zamówienia klienci powinni podać jak najwięcej następujących informacji:
Producent i model wieży chłodniczej
Istniejąca średnica wentylatora
Wymagany przepływ powietrza
Wymagane ciśnienie statyczne
Istniejąca moc silnika
Napięcie i częstotliwość silnika
Prędkość obrotowa wentylatora
Liczba ostrzy
Istniejący podział ostrza
Średnica komina/osłony wentylatora
Wymiary montażowe
Środowisko operacyjne
Obciążenie cieplne wieży chłodniczej
Natężenie przepływu wody
Wymagana ilość zamienna
Informacje te umożliwiają dokładniejsze dopasowanie konfiguracji wentylatora do wieży chłodniczej.
CoolingTowerPart.com dostarcza komponenty wież chłodniczych do przemysłowych i komercyjnych zastosowań chłodniczych, w tym wentylatory, łopatki wentylatorów, silniki, skrzynie biegów, wypełnienia, dysze, eliminatory znoszenia, żaluzje, paski, wały i inne części zamienne.
W przypadku projektów wentylatorów wież chłodniczych możemy wspierać klientów w zakresie:
Wymiana wentylatorów wieży chłodniczej
Zespoły wentylatorów z napędem bezpośrednim
Łopatki wentylatora
Silniki wież chłodniczych
Niestandardowe konfiguracje wentylatorów
Komponenty zamienne kompatybilne z OEM
Części zamienne do przemysłowych wież chłodniczych
Wsparcie w pakowaniu eksportowym i dostawie
Wentylator wieży chłodniczej o przepływie osiowym jest wentylatorem mechanicznym zaprojektowanym do przemieszczania dużych ilości powietrza przez wieżę chłodniczą. Powietrze przepływa zasadniczo równolegle do wału wentylatora, dzięki czemu ten typ wentylatora dobrze nadaje się do zastosowań w wieżach chłodniczych.
Energooszczędny wentylator wieży chłodniczej został zaprojektowany tak, aby zapewniać wymagany przepływ powietrza przy zoptymalizowanych parametrach aerodynamicznych i zmniejszonym niepotrzebnym zużyciu energii. Wydajność wentylatora zależy od konstrukcji łopatek, sprawności silnika, prędkości roboczej, rezystancji systemu i prawidłowej instalacji.

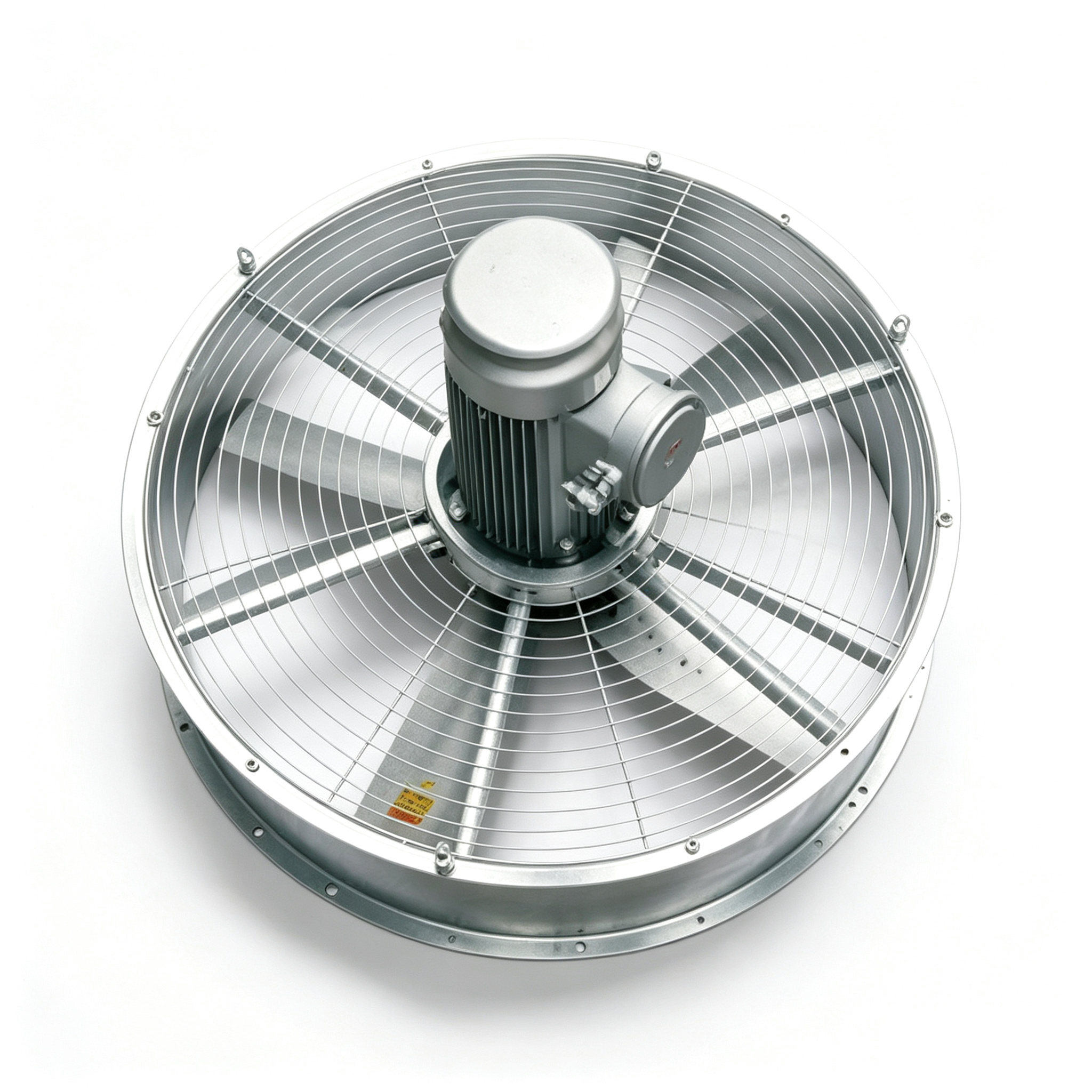

Na zdjęciu zespół wykorzystuje konfigurację z napędem bezpośrednim, z silnikiem elektrycznym zamontowanym bezpośrednio na zespole wentylatora, zamiast używać paska lub konwencjonalnej skrzyni biegów.
Tak, wymiana może być możliwa. Jednakże przed wymianą należy sprawdzić średnicę wentylatora, przepływ powietrza, ciśnienie statyczne, moc silnika, prędkość, wymiary montażowe, nachylenie łopatek i kierunek obrotu.
W zależności od konstrukcji, łopatki wentylatorów wieży chłodniczej mogą być wykonane z materiałów takich jak stop aluminium lub tworzywa konstrukcyjne. Wybór odpowiedniego materiału zależy od środowiska pracy i wymaganych właściwości mechanicznych.
Silnik wentylatora z napędem bezpośrednim może nadawać się do pracy ze zmienną prędkością, jeśli silnik, napęd, wentylator i system wieży chłodniczej są zaprojektowane do sterowania VFD. Przed realizacją należy potwierdzić silnik i zakres pracy.
Zużycie energii można zmniejszyć, wybierając wydajny wentylator, utrzymując odpowiednie nachylenie i luz łopatek, utrzymując prawidłowe wyważenie wentylatora i silnika, konserwując silnik i, w stosownych przypadkach, stosując sterowanie o zmiennej prędkości.
Przydatne informacje obejmują średnicę wentylatora, moc silnika, napięcie, prędkość, liczbę łopatek, podziałkę łopatek, przepływ powietrza, ciśnienie statyczne, wymiary montażowe, model wieży chłodniczej i zdjęcia istniejącego zespołu.
Tak. Wymiary wentylatorów wieży chłodniczej, łopatki, specyfikacje silnika, konstrukcje montażowe, osłony i inne komponenty można dostosować do wymagań projektu.
Użyj odpowiedniego tekstu zakotwiczenia, aby połączyć tę stronę produktu z powiązanymi produktami i stronami informacyjnymi:
Energooszczędny wentylator wież chłodniczych z przepływem osiowym to wysokowydajne rozwiązanie przenoszące powietrze, przeznaczone do wież chłodniczych z ciągiem mechanicznym, systemów HVAC, urządzeń do chłodzenia procesów przemysłowych i zastosowań związanych z chłodzeniem skraplaczy. Wentylator wykorzystuje aerodynamiczną konstrukcję z przepływem osiowym, aby przemieszczać dużą ilość powietrza przez wieżę chłodniczą, zachowując jednocześnie wydajną pracę.
