Axiale luchtstroom met groot volume
Energiezuinig ventilatorontwerp
Motorconfiguratie met directe aandrijving
Compacte en geïntegreerde ventilatorconstructie
Minder mechanische transmissiecomponenten
Lage routinematige onderhoudsvereisten
Duurzame ventilatorbladen en structurele componenten
Beschermende draadbeschermer
Geschikt voor continu industrieel gebruik
Verkrijgbaar in meerdere ventilatordiameters
Geschikt voor koeltorenvervangings- en retrofitprojecten
Aangepaste configuraties beschikbaar
Koeltorens zijn afhankelijk van een continue luchtstroom om warmte uit het circulerende water te verwijderen. De ventilator creëert de luchtstroom die nodig is om warme, vochtige lucht uit de toren te verplaatsen en omgevingslucht door het warmteoverdrachtsgedeelte te zuigen of te duwen.
Een ventilator met axiale stroming verplaatst lucht in hoofdzaak evenwijdig aan de ventilatoras. Dit ontwerp is bijzonder geschikt voor koeltorens omdat het een groot luchtstroomvolume kan leveren zonder de compacte hogedrukkarakteristieken te vereisen die gepaard gaan met centrifugaalventilatoren.
Voor toepassingen waarbij een hoge luchtstroom en energie-efficiëntie prioriteiten zijn, kan een axiale koeltorenventilator een effectief evenwicht bieden tussen luchtstroomcapaciteit, motorvermogen, bedrijfskosten en betrouwbaarheid van de apparatuur.
De ventilatorbladen zijn de belangrijkste luchtbewegende componenten. Hun aerodynamische profiel is ontworpen om de vereiste luchtstroom te genereren en tegelijkertijd onnodige weerstand te minimaliseren.
Afhankelijk van de toepassing kunnen bladmateriaal, bladnummer, diameter, spoed en geometrie worden geselecteerd op basis van de vereiste luchtstroom en statische druk.
De juiste bladhelling is belangrijk omdat een te agressieve spoed de motorbelasting kan verhogen, terwijl een onvoldoende spoed kan resulteren in een onvoldoende luchtstroom.
De in het midden gemonteerde elektromotor levert rotatievermogen rechtstreeks aan de ventilator.
Een opstelling met directe aandrijving elimineert veel transmissiecomponenten die te vinden zijn in conventionele riemaangedreven of versnellingsbakaangedreven systemen. Dit kan mechanische verliezen verminderen en het onderhoud vereenvoudigen.
Motorspecificaties moeten worden geselecteerd op basis van:
Vereiste luchtstroom
Diameter ventilator
Rotatiesnelheid ventilator
Bladafstand
Statische druk
Omgevingstemperatuur
Elektrische voeding
Bedrijfsomstandigheden van de koeltoren
De draadbeveiliging omringt de roterende ventilator en helpt het personeel te beschermen tegen onbedoeld contact met de bladen.
Het biedt ook een extra beschermingslaag voor de ventilatorconstructie, terwijl lucht met relatief weinig obstructie kan passeren.
De ronde mantel omringt de ventilator en helpt de luchtstroom door de ventilatoropening van de koeltoren te geleiden.
De juiste speling tussen de uiteinden van de ventilatorbladen en de mantel is belangrijk. Een te grote speling kan de luchtrecirculatie vergroten en de efficiëntie van de ventilator verminderen, terwijl onvoldoende speling het risico van contact met het blad kan veroorzaken.
Het structurele frame ondersteunt de motor- en ventilatorconstructie en brengt de bedrijfslasten over naar de koeltorenstructuur.
Het frame moet stijf genoeg zijn om trillingen tijdens continu gebruik tot een minimum te beperken.
Een van de belangrijkste voordelen van dit type koeltorenventilator is de focus op het efficiënt genereren van luchtstromen.
Koeltorenventilatoren kunnen een aanzienlijk deel van het elektriciteitsverbruik van mechanische koeltorensystemen vertegenwoordigen. Het verbeteren van de ventilatorefficiëntie kan daarom bijdragen aan lagere bedrijfskosten.
Energiebesparingen kunnen door verschillende factoren worden beïnvloed, waaronder:
Een efficiënte bladgeometrie kan de vereiste luchtstroom produceren met minder onnodig energieverbruik.
Een systeem met directe aandrijving elimineert de transmissieverliezen van de riem en de versnellingsbak die bij sommige conventionele ventilatorsystemen optreden.
Het selecteren van de juiste ventilatordiameter, bladhoek, snelheid en motorvermogen is essentieel. Een te grote of verkeerd geconfigureerde ventilator kan meer energie verbruiken dan nodig is.
Door de juiste afstand tussen de bladpunten te behouden, wordt lekkage van de luchtstroom en recirculatie geminimaliseerd.
Waar de systeemvereisten dit toelaten, kan de VFD-regeling (Variable Frequency Drive) de ventilatorsnelheid aanpassen aan de vraag naar koeling. Het verlagen van de ventilatorsnelheid kan het energieverbruik aanzienlijk verminderen wanneer de volledige luchtstroom niet vereist is.
De exacte specificaties moeten worden geselecteerd op basis van de koeltoren- en projectvereisten.
| Artikelspecificatie | |
|---|---|
| Producttype | Axiale koeltorenventilator |
| Aandrijvingstype | Directe aandrijving |
| Soort ventilator | Axiale stroom |
| Sollicitatie | Mechanische trekkoeltoren |
| Motortype | Elektromotor |
| Diameter ventilator | Maatwerk/projectspecifiek |
| Materiaal mes | Aluminiumlegering / technische kunststof / aangepast |
| Aantal mesjes | Aangepast |
| Bladhoogte | Verstelbaar of vast, afhankelijk van het model |
| Rotatiesnelheid | Projectspecifiek |
| Motorvermogen | Projectspecifiek |
| Spanning | 220 V / 380 V / 400 V / 415 V of aangepast |
| Frequentie | 50 Hz / 60 Hz |
| Fanwacht | Beschermende draadbeschermer |
| Installatie | Koeltorenventilatorstapel |
| Aandrijfcomponenten | Directe aandrijving |
| Maatwerk | Beschikbaar |
| Sollicitatie | Industriële, HVAC- en proceskoeling |
Opmerking: De uiteindelijke ventilatordiameter, motorvermogen, snelheid, luchtstroom, statische druk, bladconfiguratie en elektrische specificaties moeten worden bevestigd aan de hand van de bedrijfsvereisten van de koeltoren voordat u bestelt.
 |
 |
 |
 |
 |
 |
 |
 |
Het kiezen van een koeltorenventilator mag niet alleen op de ventilatordiameter worden gebaseerd. Verschillende bedrijfsparameters zijn van invloed op de werkelijke prestaties.
De luchtstroom wordt normaal gesproken uitgedrukt in CFM of m³/h. De vereiste luchtstroom is afhankelijk van de warmtebelasting van de toren, de waterintrede- en -uittredetemperatuur, de omgevingsomstandigheden en de torenconfiguratie.
De ventilator moet de weerstand overwinnen die wordt veroorzaakt door de vulling van de koeltoren, driftvangers, lamellen, structurele componenten en andere luchtstroombeperkingen.
Een grotere ventilator kan een groter luchtvolume verplaatsen met een geschikte bedrijfssnelheid, maar de diameter moet overeenkomen met de opening van de torenventilator en de beschikbare installatieruimte.
Het motorvermogen moet voldoende zijn om de ventilator op het vereiste werkpunt te laten werken zonder overmatige belasting.
De ventilatorsnelheid heeft invloed op de luchtstroom, druk, geluid en energieverbruik. De juiste bedrijfssnelheid moet worden vastgesteld op basis van de prestatie-eisen van de ventilator.
De energiebesparende axiale koeltorenventilator kan in veel industriële en commerciële koeltoepassingen worden gebruikt.
Geschikt voor koeltorens die worden gebruikt in productiefaciliteiten, procesindustrieën, chemische fabrieken, staalfabrieken en andere industriële installaties.
De ventilator kan worden gebruikt in commerciële HVAC-systemen waarbij koeltorens warmte uit condensorwatercircuits afstoten.
Koeltorenventilatoren werken met watergekoelde koelmachines om de warmte uit het condensorwatercircuit af te voeren.
Axiale koeltorenventilatoren kunnen worden gebruikt voor warmteafvoer in grootschalige proceskoelsystemen.
Fabrieken die continue proceswaterkoeling vereisen, kunnen vervangende axiale ventilatoren gebruiken om de luchtstroom en thermische prestaties van de toren op peil te houden.
Het ventilatorsamenstel kan ook worden overwogen bij vervangingsprojecten waarbij een bestaande ventilator moet worden geüpgraded of vervangen.
Een ventilator met directe aandrijving verbindt de motor rechtstreeks met de ventilatoreenheid, terwijl een riemaangedreven systeem katrollen en riemen gebruikt om vermogen over te brengen.
| Functie | Directe aandrijving | Riemaandrijving |
| Transmissiecomponenten | Minder | Meer |
| Onderhoud van de riem | Niet vereist | Vereist |
| Versnellingsbak | Niet vereist | Meestal niet vereist |
| Mechanische verliezen | Laag | Riemverliezen mogelijk |
| Onderhoud | Over het algemeen eenvoudig | Vereist rieminspectie |
| Snelheidsaanpassing | VFD- of motorconfiguratie | Katrolverhouding / VFD |
| Compact ontwerp | Ja | Afhankelijk van afspraak |
| Geschiktheid achteraf | Projectafhankelijk | Op grote schaal gebruikt |
De beste configuratie hangt af van het oorspronkelijke ontwerp van de koeltoren, de vereiste luchtstroom, de motoropstelling, de bedrijfsomstandigheden en de beschikbare installatieruimte.
Het axiale ontwerp is geoptimaliseerd voor het verplaatsen van grote hoeveelheden lucht, waardoor het geschikt is voor koeltorentoepassingen.
Een geoptimaliseerd ventilatorblad en directe aandrijving kunnen onnodige mechanische vermogensverliezen helpen verminderen.
De configuratie met directe aandrijving maakt routinematige vervanging van de riem overbodig en vermindert het aantal mechanische transmissiecomponenten dat geïnspecteerd moet worden.
Het geïntegreerde motor- en ventilatorsamenstel kan een relatief compacte installatieopstelling verschaffen.
Een goed geselecteerde en uitgebalanceerde ventilator kan zorgen voor een stabiele luchtstroom voor een continue werking van de koeltoren.
De ventilator kan in verschillende maten en configuraties worden vervaardigd voor reparatie-, vervangings- en retrofittoepassingen van koeltorens.
Een koeltorenventilator moet mogelijk worden vervangen als de originele ventilator scheuren, vervorming, overmatige trillingen, corrosie of aerodynamische schade vertoont.
Veel voorkomende indicaties dat een ventilator moet worden geïnspecteerd, zijn onder meer:
Verhoogde bedrijfstrilling
Abnormaal ventilatorgeluid
Verminderde koelcapaciteit
Verhoogde motorstroom
Beschadigde ventilatorbladen
Overmatige onbalans van de messen
Corrosie
Losse bevestigingsmiddelen
Oververhitting van de motor
Verminderde luchtstroom
Voordat een ventilator wordt vervangen, moeten technici de bestaande ventilatordiameter, het bladnummer, de spoed, het motorvermogen, het toerental, de draairichting, de asopstelling en de installatieafmetingen registreren.
Een correcte installatie is essentieel voor betrouwbare prestaties van de koeltorenventilator.
De ventilator moet in de aangegeven richting draaien. Een onjuiste rotatie kan de luchtstroom en de koelprestaties aanzienlijk verminderen.
De ventilatorconstructie moet voor en na de installatie goed uitgebalanceerd zijn. Een onbalans kan trillingen veroorzaken en de slijtage van lagers of motoren versnellen.
Houd de aanbevolen afstand tussen de mespunten en de omliggende mantel aan.
Motorsteunen, bladbevestigingen, structurele bouten en aansluitingen van de beschermkap moeten worden vastgedraaid volgens de toepasselijke installatievereisten.
De motor- en ventilatorconstructie moeten correct worden geplaatst en veilig worden gemonteerd.
Elektrische aansluitingen moeten worden geïnstalleerd en getest door gekwalificeerd personeel in overeenstemming met de motor- en lokale elektrische vereisten.
Hoewel axiaalventilatoren met directe aandrijving het mechanisch onderhoud kunnen verminderen, blijft routinematige inspectie belangrijk.
Inspecteren:
Ventilatorbladen
Motorbevestigingsbouten
Fan bewaker
Structureel frame
Elektrische aansluitingen
Abnormale trillingen
Ongewoon bedrijfsgeluid
Corrosie
Messpeling
Let op scheuren, vervorming, erosie, corrosie en losse bevestigingsmiddelen. Beschadigde messen mogen niet blijven werken, omdat een defect mes ernstige mechanische schade kan veroorzaken.
Controleer de motortemperatuur, trillingen, geluid, elektrische stroom en staat van de lagers volgens de onderhoudsvereisten van de motorfabrikant.
Toenemende trillingen kunnen duiden op een onbalans van het blad, losse onderdelen, lagerproblemen, structurele problemen of andere mechanische fouten.
Vroegtijdige detectie kan onverwachte stilstand van de koeltoren helpen voorkomen.
CoolingTowerPart.com kan koeltorenventilatorsamenstellen leveren volgens de wensen van de klant.
Maatwerk kan het volgende omvatten:
Diameter ventilator
Bladnummer
Materiaal mes
Bladafstand
Motorvermogen
Motorspanning
Motorsnelheid
Draairichting ventilator
Afmetingen ventilatorbescherming
Montage regeling
Afmetingen van de mantel
Oppervlaktebehandeling
OEM-vervangingsafmetingen
Voor vervangingsprojecten kan het verstrekken van tekeningen, foto's, naamplaatjeinformatie, bestaande ventilatorafmetingen en bedrijfsparameters helpen een nauwkeurige productselectie te garanderen.
Voordat klanten bestellen, moeten ze zoveel mogelijk van de volgende informatie verstrekken:
Fabrikant en model van koeltoren
Bestaande ventilatordiameter
Vereiste luchtstroom
Vereiste statische druk
Bestaand motorvermogen
Motorspanning en frequentie
Rotatiesnelheid ventilator
Aantal messen
Bestaande bladsteek
Diameter ventilatorstapel/mantel
Montage afmetingen
Bedrijfsomgeving
Warmtebelasting koeltoren
Waterdebiet
Vereiste vervangingshoeveelheid
Met deze informatie kan de ventilatorconfiguratie nauwkeuriger worden afgestemd op de koeltoren.
CoolingTowerPart.com levert koeltorencomponenten voor industriële en commerciële koeltoepassingen, waaronder ventilatoren, ventilatorbladen, motoren, versnellingsbakken, vullingen, sproeiers, drifteliminators, lamellen, riemen, assen en andere vervangende onderdelen.
Voor koeltorenventilatorprojecten kunnen wij klanten ondersteunen met:
Vervangende koeltorenventilatoren
Direct aangedreven ventilatorconstructies
Ventilatorbladen
Koeltorenmotoren
Aangepaste ventilatorconfiguraties
OEM-compatibele vervangingscomponenten
Reserveonderdelen voor industriële koeltorens
Exportverpakking en leveringsondersteuning
Een koeltorenventilator met axiale stroming is een mechanische ventilator die is ontworpen om grote hoeveelheden lucht door een koeltoren te verplaatsen. Lucht beweegt zich in hoofdzaak evenwijdig aan de ventilatoras, waardoor dit ventilatortype zeer geschikt is voor koeltorentoepassingen.
Een energiebesparende koeltorenventilator is ontworpen om de vereiste luchtstroom te leveren met geoptimaliseerde aerodynamische prestaties en een verminderd onnodig energieverbruik. Het ventilatorrendement is afhankelijk van het bladontwerp, het motorrendement, de bedrijfssnelheid, de systeemweerstand en de juiste installatie.

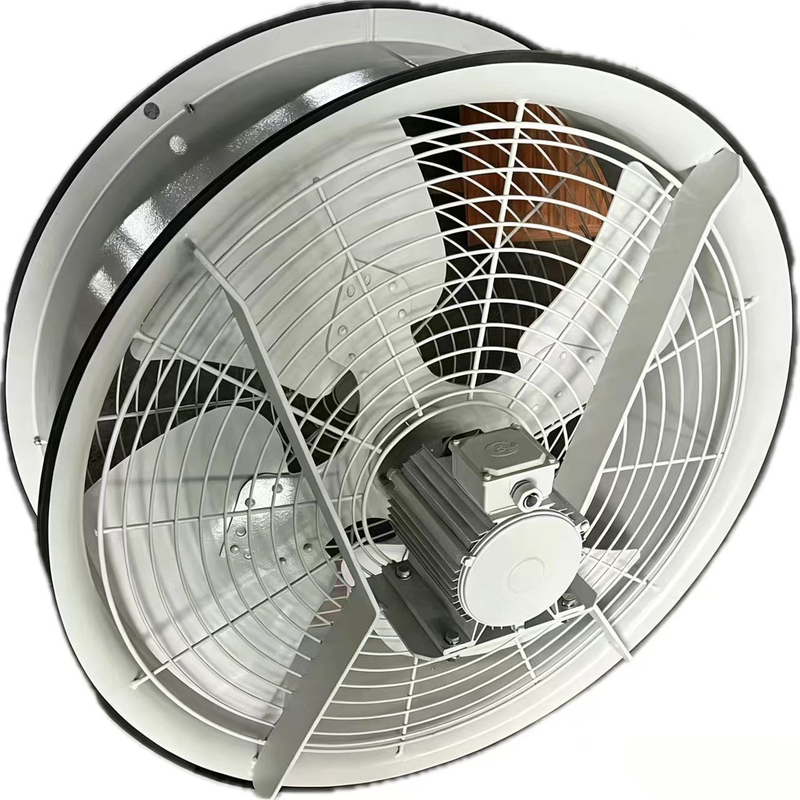

Het afgebeelde samenstel maakt gebruik van een configuratie met directe aandrijving, waarbij de elektromotor rechtstreeks op het ventilatorsamenstel is gemonteerd in plaats van een riem of conventionele versnellingsbaktransmissie te gebruiken.
Ja, vervanging is wellicht mogelijk. De diameter van de ventilator, de luchtstroom, de statische druk, het motorvermogen, de snelheid, de montageafmetingen, de bladhoek en de draairichting moeten echter vóór vervanging worden gecontroleerd.
Afhankelijk van het ontwerp kunnen koeltorenventilatorbladen worden geleverd in materialen zoals aluminiumlegeringen of technische kunststoffen. Het geschikte materiaal is afhankelijk van de gebruiksomgeving en de vereiste mechanische prestaties.
Een ventilatormotor met directe aandrijving kan geschikt zijn voor werking met variabele snelheid wanneer de motor, de aandrijving, de ventilator en het koeltorensysteem zijn ontworpen voor VFD-regeling. Het motor- en bedrijfsbereik moeten vóór implementatie worden bevestigd.
Het energieverbruik kan worden verminderd door een efficiënte ventilator te kiezen, de juiste bladhoek en -speling te behouden, de ventilator en de motor correct in balans te houden, de motor te onderhouden en waar nodig variabele snelheidsregeling te gebruiken.
Nuttige informatie omvat ventilatordiameter, motorvermogen, spanning, snelheid, bladnummer, bladsteek, luchtstroom, statische druk, montageafmetingen, koeltorenmodel en foto's van de bestaande constructie.
Ja. Afmetingen, bladen, motorspecificaties, montageconstructies, afschermingen en andere componenten van de koeltorenventilator kunnen worden aangepast aan de projectvereisten.
