Aksial luftstrøm med høyt volum
Energieffektiv viftedesign
Direktedrevet motorkonfigurasjon
Kompakt og integrert vifteenhet
Reduserte mekaniske transmisjonskomponenter
Lavt rutinemessig vedlikeholdsbehov
Holdbare vifteblader og strukturelle komponenter
Beskyttende wire sikkerhetsvakt
Egnet for kontinuerlig industriell drift
Tilgjengelig i flere viftediametre
Egnet for utskifting av kjøletårn og ettermonteringsprosjekter
Tilpassede konfigurasjoner tilgjengelig
Kjøletårn er avhengig av kontinuerlig luftstrøm for å fjerne varme fra sirkulerende vann. Viften skaper luftstrømmen som trengs for å flytte varm, fuktig luft ut av tårnet og trekke eller skyve omgivelsesluft gjennom varmeoverføringsseksjonen.
En aksialstrømsvifte beveger luft hovedsakelig parallelt med vifteakselen. Denne utformingen er spesielt egnet for kjøletårn fordi den kan levere et stort luftstrømsvolum uten å kreve de kompakte høytrykksegenskapene knyttet til sentrifugalvifter.
For applikasjoner hvor høy luftstrøm og energieffektivitet er prioritert, kan en aksial kjøletårnvifte gi en effektiv balanse mellom luftstrømkapasitet, motoreffekt, driftskostnader og utstyrets pålitelighet.

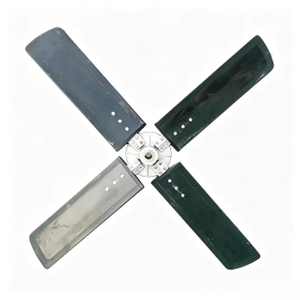

Viftebladene er de primære luftbevegende komponentene. Deres aerodynamiske profil er designet for å generere den nødvendige luftstrømmen og samtidig minimere unødvendig motstand.
Avhengig av applikasjonen kan bladmateriale, bladnummer, diameter, stigning og geometri velges i henhold til nødvendig luftstrøm og statisk trykk.
Riktig bladstigning er viktig fordi en overdreven aggressiv stigning kan øke motorbelastningen, mens utilstrekkelig stigning kan føre til utilstrekkelig luftstrøm.
Den sentermonterte elektriske motoren gir rotasjonskraft direkte til viften.
Et direktedrevet arrangement eliminerer mange transmisjonskomponenter som finnes i konvensjonelle reimdrevne eller girkassedrevne systemer. Dette kan redusere mekaniske tap og forenkle vedlikeholdet.
Motorspesifikasjoner bør velges i henhold til:
Nødvendig luftstrøm
Vifte diameter
Vifte rotasjonshastighet
Bladstigning
Statisk trykk
Omgivelsestemperatur
Elektrisk forsyning
Driftsforhold for kjøletårn
Ledningsbeskyttelsen omgir den roterende viften og bidrar til å beskytte personell mot utilsiktet kontakt med knivene.
Den gir også et ekstra lag med beskyttelse for vifteenheten samtidig som den lar luft passere gjennom med relativt liten hindring.
Det sirkulære dekselet omgir viften og hjelper til med å lede luftstrømmen gjennom kjøletårnets vifteåpning.
Riktig klaring mellom viftebladspissene og dekselet er viktig. For stor klaring kan øke luftresirkulasjonen og redusere vifteeffektiviteten, mens utilstrekkelig klaring kan skape risiko for bladkontakt.
Den strukturelle rammen støtter motoren og vifteenheten og overfører driftsbelastninger til kjøletårnstrukturen.
Rammen bør være stiv nok til å minimere vibrasjoner under kontinuerlig drift.
En av hovedfordelene med denne typen kjøletårnvifte er dens fokus på effektiv luftstrømgenerering.
Kjøletårnvifter kan representere en betydelig del av det elektriske forbruket til mekaniske kjøletårnsystemer. Forbedring av vifteeffektiviteten kan derfor bidra til lavere driftskostnader.
Energisparing kan påvirkes av flere faktorer, inkludert:
Effektiv bladgeometri kan produsere den nødvendige luftstrømmen med mindre unødvendig strømforbruk.
Et direktedrevet system eliminerer reim- og girkassetap forbundet med noen konvensjonelle viftesystemer.
Det er viktig å velge riktig viftediameter, bladstigning, hastighet og motoreffekt. En overdimensjonert eller feilkonfigurert vifte kan forbruke mer energi enn nødvendig.
Vedlikehold av passende bladspissklaring bidrar til å minimere luftstrømlekkasje og resirkulering.
Der systemkravene tillater det, kan styring med variabel frekvens (VFD) justere viftehastigheten i henhold til kjølebehov. Å redusere viftehastigheten kan redusere energiforbruket betydelig når full luftstrøm ikke er nødvendig.
De nøyaktige spesifikasjonene bør velges i henhold til kjøletårnet og prosjektkravene.
| Varespesifikasjon | |
|---|---|
| Produkttype | Aksialstrømskjøletårnvifte |
| Drive Type | Direkte kjøring |
| Viftetype | Aksialstrømning |
| Søknad | Mekanisk trekkkjøletårn |
| Motortype | Elektrisk motor |
| Vifte diameter | Tilpasset / prosjektspesifikk |
| Bladmateriale | Aluminiumslegering / Engineering Plastic / Custom |
| Antall blad | Skikk |
| Blade Pitch | Justerbar eller fast, avhengig av modell |
| Rotasjonshastighet | Prosjektspesifikt |
| Motorkraft | Prosjektspesifikt |
| Spenning | 220 V / 380 V / 400 V / 415 V eller Custom |
| Hyppighet | 50 Hz / 60 Hz |
| Fan Guard | Beskyttende ledningsbeskyttelse |
| Installasjon | Viftestabel for kjøletårn |
| Drive komponenter | Direkte kjøring |
| Tilpasning | Tilgjengelig |
| Søknad | Industri, VVS og Prosesskjøling |
Merk: Endelig viftediameter, motoreffekt, hastighet, luftstrøm, statisk trykk, bladkonfigurasjon og elektriske spesifikasjoner bør bekreftes mot kjøletårnets driftskrav før bestilling.
 |
 |
 |
 |
 |
 |
 |
 |
Valg av kjøletårnvifte bør ikke være basert på viftediameteren alene. Flere driftsparametere påvirker faktisk ytelse.
Luftstrøm uttrykkes normalt i CFM eller m³/h. Den nødvendige luftstrømmen avhenger av tårnets varmebelastning, inn- og utvannstemperaturer, omgivelsesforhold og tårnkonfigurasjon.
Viften må overvinne motstand forårsaket av fyllingen av kjøletårnet, avdriftseliminatorer, lameller, strukturelle komponenter og andre luftstrømsbegrensninger.
En større vifte kan flytte et større luftvolum med passende driftshastighet, men diameteren må passe til tårnvifteåpningen og tilgjengelig installasjonsplass.
Motoreffekten må være tilstrekkelig til å drive viften på ønsket driftspunkt uten for stor belastning.
Viftehastighet påvirker luftstrøm, trykk, støy og strømforbruk. Riktig driftshastighet bør fastsettes fra kravene til vifteytelse.
Den energibesparende kjøletårnviften med aksial strømning kan brukes i mange industrielle og kommersielle kjøleapplikasjoner.
Egnet for kjøletårn som brukes i produksjonsanlegg, prosessindustri, kjemiske anlegg, stålverk og andre industrielle installasjoner.
Viften kan brukes i kommersielle HVAC-systemer der kjøletårn avviser varme fra kondensatorvannkretser.
Kjøletårnvifter arbeider med vannkjølte kjølere for å avvise varme fra kondensatorvannsløyfen.
Aksiale kjøletårnvifter kan brukes for varmeavvisning i storskala prosesskjølesystemer.
Fabrikker som krever kontinuerlig prosessvannkjøling kan bruke erstatningsaksialvifter for å opprettholde tårnets luftstrøm og termisk ytelse.
Vifteenheten kan også vurderes for utskiftingsprosjekter der en eksisterende vifte må oppgraderes eller skiftes ut.
En direktedrevet vifte kobler motoren direkte til vifteenheten, mens et beltedrevet system bruker trinser og belter for å overføre kraft.
| Trekk | Direkte kjøring | Remdrift |
| Transmisjonskomponenter | Færre | Flere |
| Beltevedlikehold | Ikke nødvendig | Obligatorisk |
| Girkasse | Ikke nødvendig | Vanligvis ikke nødvendig |
| Mekaniske tap | Lav | Remtap mulig |
| Vedlikehold | Generelt enkelt | Krever beltekontroll |
| Hastighetsjustering | VFD eller motorkonfigurasjon | Remskiveforhold / VFD |
| Kompakt design | Ja | Avhenger av arrangement |
| Ettermontering Egnethet | Prosjektavhengig | Mye brukt |
Den beste konfigurasjonen avhenger av kjøletårnets originale design, nødvendig luftstrøm, motorarrangement, driftsforhold og tilgjengelig installasjonsplass.
Den aksiale utformingen er optimalisert for å flytte store mengder luft, noe som gjør den egnet for kjøletårnapplikasjoner.
Et optimalisert vifteblad og direktedrevet arrangement kan bidra til å redusere unødvendige mekaniske krafttap.
Direkte-drev-konfigurasjonen eliminerer rutinemessig reimbytte og reduserer antallet mekaniske transmisjonskomponenter som krever inspeksjon.
Den integrerte motor- og viftesammenstillingen kan gi et relativt kompakt installasjonsarrangement.
En riktig valgt og balansert vifte kan gi stabil luftstrøm for kontinuerlig drift av kjøletårnet.
Viften kan produseres i forskjellige størrelser og konfigurasjoner for reparasjon, utskifting og ettermontering av kjøletårn.
En kjøletårnvifte kan kreve utskifting når den originale viften utvikler sprekker, deformasjoner, overdreven vibrasjon, korrosjon eller aerodynamisk skade.
Vanlige indikasjoner på at en vifte bør inspiseres inkluderer:
Økt driftsvibrasjon
Unormal viftestøy
Redusert kjølekapasitet
Økt motorstrøm
Skadde vifteblader
Overdreven bladubalanse
Korrosjon
Løse fester
Motor overoppheting
Redusert luftstrøm
Før du bytter ut en vifte, bør teknikere registrere eksisterende viftediameter, bladnummer, stigning, motorklasse, rotasjonshastighet, rotasjonsretning, akselarrangement og installasjonsdimensjoner.
Riktig installasjon er avgjørende for pålitelig kjøletårnvifteytelse.
Viften må rotere i spesifisert retning. Feil rotasjon kan redusere luftstrømmen og kjøleytelsen betydelig.
Vifteenheten bør være riktig balansert før og etter installasjon. Ubalanse kan produsere vibrasjoner og akselerere lager- eller motorslitasje.
Oppretthold den anbefalte klaringen mellom bladspissene og dekselet rundt.
Motorfester, bladfester, strukturelle bolter og sikkerhetsbeskyttelsesforbindelser skal strammes i henhold til gjeldende installasjonskrav.
Motoren og vifteenheten skal være riktig plassert og sikkert montert.
Elektriske tilkoblinger bør installeres og testes av kvalifisert personell i henhold til motoren og lokale elektriske krav.
Selv om direktedrevne aksialvifter kan redusere mekanisk vedlikehold, er rutinemessig inspeksjon fortsatt viktig.
Undersøke:
Vifteblader
Motorfestebolter
Viftevakt
Strukturell ramme
Elektriske tilkoblinger
Unormal vibrasjon
Uvanlig driftsstøy
Korrosjon
Bladklaring
Se etter sprekker, deformasjoner, erosjon, korrosjon og løse festemidler. Skadede kniver bør ikke fortsette å fungere fordi et sviktet knivblad kan forårsake alvorlig mekanisk skade.
Kontroller motortemperatur, vibrasjon, støy, elektrisk strøm og lagertilstand i henhold til motorprodusentens vedlikeholdskrav.
Økende vibrasjoner kan indikere bladubalanse, løse komponenter, lagerproblemer, strukturelle problemer eller andre mekaniske feil.
Tidlig deteksjon kan bidra til å forhindre uventede nedstengninger av kjøletårn.
CoolingTowerPart.com kan levere kjøletårnviftesammenstillinger i henhold til kundens krav.
Tilpasning kan omfatte:
Vifte diameter
Bladnummer
Bladmateriale
Bladstigning
Motorkraft
Motorspenning
Motorhastighet
Viftens rotasjonsretning
Viftebeskyttelsesdimensjoner
Monteringsarrangement
Dimensjoner på skjerm
Overflatebehandling
OEM erstatningsdimensjoner
For erstatningsprosjekter kan det å gi tegninger, fotografier, navneskiltinformasjon, eksisterende viftedimensjoner og driftsparametere bidra til å sikre nøyaktig produktvalg.
Før du bestiller, bør kundene oppgi så mye av følgende informasjon som mulig:
Kjøletårnprodusent og modell
Eksisterende viftediameter
Nødvendig luftstrøm
Nødvendig statisk trykk
Eksisterende motorkraft
Motorspenning og frekvens
Vifte rotasjonshastighet
Antall blader
Eksisterende bladstigning
Viftestabel/skjermdiameter
Monteringsdimensjoner
Driftsmiljø
Kjøletårnets varmebelastning
Vannstrømningshastighet
Nødvendig erstatningsmengde
Denne informasjonen gjør at viftekonfigurasjonen kan tilpasses mer nøyaktig til kjøletårnet.
CoolingTowerPart.com leverer kjøletårnkomponenter for industrielle og kommersielle kjøleapplikasjoner, inkludert vifter, vifteblader, motorer, girkasser, fyllinger, dyser, drifteliminatorer, lameller, belter, aksler og andre reservedeler.
For kjøletårnvifteprosjekter kan vi støtte kunder med:
Erstattende kjøletårnvifter
Direktedrevne vifteenheter
Vifteblader
Kjøletårnmotorer
Egendefinerte viftekonfigurasjoner
OEM-kompatible reservekomponenter
Industrielle kjøletårn reservedeler
Eksporter emballasje og leveringsstøtte
En kjøletårnvifte med aksial strømning er en mekanisk vifte designet for å flytte store mengder luft gjennom et kjøletårn. Luft beveger seg hovedsakelig parallelt med vifteakselen, noe som gjør denne viftetypen godt egnet for kjøletårnapplikasjoner.
En energibesparende kjøletårnvifte er designet for å levere den nødvendige luftstrømmen med optimert aerodynamisk ytelse og redusert unødvendig strømforbruk. Vifteeffektivitet avhenger av bladdesign, motoreffektivitet, driftshastighet, systemmotstand og korrekt installasjon.
Den avbildede enheten bruker en direktedrevet konfigurasjon, med den elektriske motoren montert direkte på vifteenheten i stedet for å bruke en reim eller konvensjonell girkasse.
Ja, erstatning kan være mulig. Viftediameter, luftstrøm, statisk trykk, motoreffekt, hastighet, monteringsdimensjoner, bladstigning og rotasjonsretning bør imidlertid kontrolleres før utskifting.
Avhengig av design kan kjøletårnvifteblader leveres i materialer som aluminiumslegering eller ingeniørplast. Det riktige materialet avhenger av driftsmiljøet og nødvendig mekanisk ytelse.
En direktedrevet viftemotor kan være egnet for drift med variabel hastighet når motoren, drivverket, viften og kjøletårnsystemet er designet for VFD-kontroll. Motoren og driftsområdet bør bekreftes før implementering.
Energiforbruket kan reduseres ved å velge en effektiv vifte, opprettholde riktig bladstigning og klaring, holde viften og motoren riktig balansert, vedlikeholde motoren og bruke variabel hastighetskontroll der det er hensiktsmessig.
Nyttig informasjon inkluderer viftediameter, motoreffekt, spenning, hastighet, bladnummer, bladstigning, luftstrøm, statisk trykk, monteringsdimensjoner, kjøletårnmodell og fotografier av den eksisterende enheten.
Ja. Kjøletårnviftedimensjoner, blader, motorspesifikasjoner, monteringskonstruksjoner, verner og andre komponenter kan tilpasses i henhold til prosjektkrav.
Bruk relevant ankertekst for å koble denne produktsiden med relaterte produkter og informasjonssider:
Den energibesparende kjøletårnviften for aksial strømning er en høyeffektiv luftbevegende løsning designet for kjøletårn med mekanisk trekk, HVAC-systemer, industrielt prosesskjøleutstyr og kondensatorkjøleapplikasjoner. Viften bruker en aerodynamisk design med aksial strømning for å flytte et stort volum luft gjennom kjøletårnet samtidig som den opprettholder effektiv drift.
