Português
|
MVS1110
35 dias

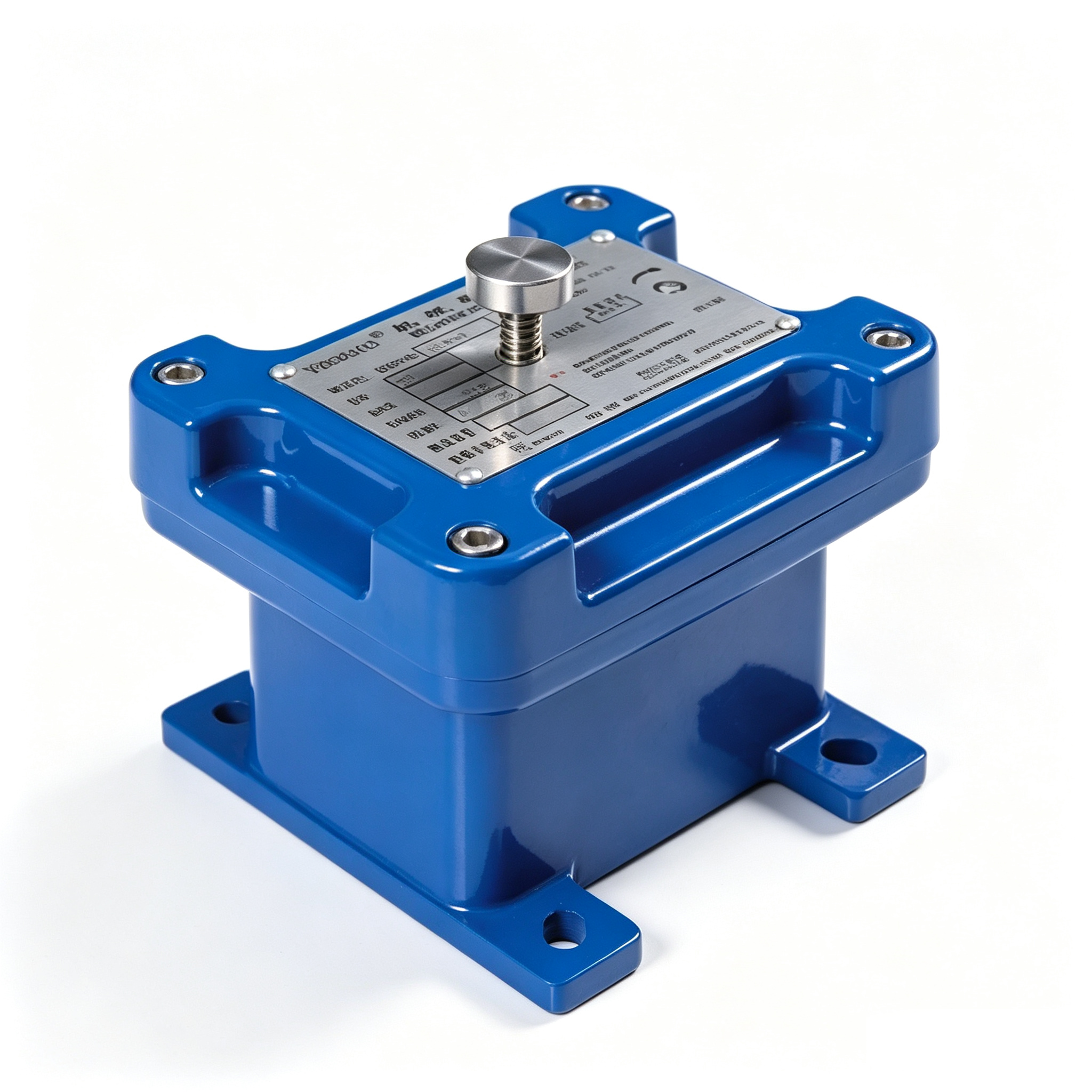

Um interruptor de vibração mecânica é um dispositivo de segurança sensível à vibração usado para monitorar a condição mecânica de equipamentos rotativos.
Ao contrário de um sistema de monitoramento de vibração que mede e exibe continuamente os valores de vibração, um interruptor mecânico de vibração destina-se principalmente a funções de desligamento de proteção ou alarme..
Quando a vibração anormal atinge a condição de disparo predefinida, a chave altera seu estado de contato elétrico. O sinal pode então ser conectado a uma partida de motor, painel de controle, PLC, circuito de alarme ou outro sistema de controle de segurança.
Para torres de resfriamento, isso fornece uma camada adicional de proteção entre o conjunto giratório do ventilador e falhas mecânicas graves.
Um ventilador de torre de resfriamento e um sistema de acionamento devem operar suavemente com vibração limitada. Quando ocorre um problema mecânico, a vibração pode aumentar significativamente.
O interruptor de vibração detecta o movimento anormal. Quando a vibração excede seu ponto de disparo configurado ou definido de fábrica, o mecanismo de comutação interno muda de estado.
O sinal elétrico pode ser usado para:
Pare o motor do ventilador da torre de resfriamento
Ativar um alarme
Envie um sinal de falha ao sistema de controle
Impedir a operação contínua sob condições perigosas
Alerte o pessoal de manutenção para inspecionar o ventilador e o sistema de acionamento
Após a parada do equipamento, os técnicos podem inspecionar o ventilador, eixo, rolamentos, caixa de engrenagens, motor, acoplamento, suportes estruturais e fixadores para determinar a causa da vibração excessiva.
O switch ajuda a proteger os conjuntos de ventiladores da torre de resfriamento contra vibrações anormais causadas por falhas mecânicas.
Quando conectado ao circuito de controle da torre de resfriamento, a vibração excessiva pode provocar um desligamento automático.
O dispositivo pode ser usado com ventiladores de torres de resfriamento, motores, caixas de engrenagens, eixos e componentes rotativos relacionados, sujeito às especificações específicas da chave.
A chave pode ser incorporada em uma partida de motor existente, gabinete de controle, circuito de alarme ou sistema de controle baseado em PLC.
Um disparo inesperado por vibração pode fornecer uma indicação antecipada de que são necessárias inspeção e manutenção.
Ele pode ser fornecido como um componente de reposição para projetos de manutenção, reforma e reparo de torres de resfriamento.
O interruptor mecânico de vibração para torre de resfriamento pode ser usado em muitos tipos de sistemas de torre de resfriamento.
As torres de resfriamento de processos industriais geralmente operam continuamente sob condições exigentes. A proteção contra vibração ajuda a proteger equipamentos rotativos importantes.
Torres de resfriamento HVAC comerciais podem usar proteção contra vibração para ajudar a proteger motores de ventiladores, eixos, rolamentos e conjuntos de acionamento.
Grandes sistemas de ventiladores de torres de resfriamento em instalações de geração de energia podem se beneficiar de proteção mecânica adicional contra vibrações anormais.
Instalações químicas, petroquímicas, siderúrgicas, de processamento de alimentos e outras instalações industriais podem usar interruptores de vibração para proteger equipamentos de torre de resfriamento de processo.
A mudança pode ser considerada para torres de resfriamento existentes durante manutenção, atualizações de sistemas de controle ou projetos de peças de reposição.
A posição exata de instalação depende do projeto da torre de resfriamento e dos requisitos do fabricante.
Os locais de instalação comuns podem incluir:
Conjunto de acionamento do ventilador
Estrutura de suporte do ventilador
Área de montagem do motor
Conjunto redutor de engrenagem
Suporte do eixo do ventilador
Estrutura de equipamento mecânico
O local de montagem deve fornecer detecção confiável de movimentos anormais, evitando vibrações desnecessárias causadas por estruturas de montagem flexíveis ou inadequadas.
Siga sempre as instruções de instalação do fabricante e verifique a configuração de desarme apropriada antes de colocar a torre de resfriamento em serviço.
Um interruptor de vibração não substitui um programa completo de análise de vibração, mas um disparo pode indicar que o ventilador da torre de resfriamento ou o sistema de acionamento requer inspeção.
As possíveis causas incluem:
Sujeira acumulada, corrosão, lâminas danificadas ou ajuste irregular das lâminas podem causar desequilíbrio do ventilador.
Parafusos da lâmina ou conexões do cubo soltos podem gerar vibrações significativas e criar sérios riscos à segurança.
Um eixo torto ou mal alinhado pode causar movimentos giratórios anormais.
Rolamentos danificados ou desgastados podem aumentar a vibração, o ruído e a temperatura.
Desgaste dos dentes da engrenagem, rolamentos danificados, lubrificação insuficiente ou outros problemas na caixa de engrenagens podem contribuir para vibrações anormais.
Desequilíbrio do motor, deterioração dos rolamentos, problemas de montagem ou falhas elétricas/mecânicas podem afetar a vibração da torre de resfriamento.
O alinhamento incorreto entre o motor, a caixa de engrenagens, o eixo, o acoplamento ou outros componentes de acionamento pode aumentar a vibração.
Parafusos soltos, suportes danificados ou deterioração estrutural podem amplificar a vibração em toda a montagem da torre de resfriamento.
As seguintes especificações devem ser confirmadas de acordo com o modelo selecionado e aplicação da torre de resfriamento.
| da especificação | Descrição |
|---|---|
| Tipo de produto | Interruptor de vibração mecânica |
| Aplicativo | Ventilador da Torre de Resfriamento e Proteção do Drive |
| Detecção | Vibração mecânica/movimento anormal |
| Função principal | Alarme e/ou desligamento de proteção |
| Instalação | Equipamento ou montagem estrutural |
| Interface Elétrica | Trocando contatos |
| Conexão de controle | Partida de motor, painel de controle, PLC ou circuito de alarme |
| Equipamento de aplicação | Conjunto de ventilador, motor, caixa de engrenagens, eixo e acionamento |
| Tipo de torre de resfriamento | Tiragem induzida, tiragem forçada e outros sistemas compatíveis |
| Reiniciar | Dependente do modelo |
| Configuração de viagem | Dependente do modelo |
| Avaliação de contato | Dependente do modelo |
| Método de montagem | Dependente do modelo |
| Ambiente Operacional | Ambiente de torre de resfriamento industrial |
| Material | Dependente do modelo |
| Tipo de substituição | Compatível com OEM/venda de reposição, sujeito a especificação |
| Personalização | Disponível de acordo com os requisitos do projeto |
Importante: As classificações elétricas exatas, os níveis de desarme por vibração, a configuração de redefinição, as dimensões, os detalhes de montagem e as classificações ambientais devem ser confirmados na folha de dados do produto antes do pedido.
Ventiladores, motores, caixas de engrenagens, eixos e rolamentos de torres de resfriamento podem representar uma parcela significativa do custo do equipamento mecânico. Um interruptor de proteção contra vibração fornece uma camada de segurança adicional.
Continuar a operar um ventilador com forte vibração pode danificar potencialmente os componentes conectados. Um desligamento protetor pode limitar a duração da operação anormal.
Acionamentos por vibração repetidos podem indicar o desenvolvimento de problemas mecânicos que requerem inspeção.
Parar um ventilador durante vibrações anormais graves pode reduzir o risco associado a componentes rotativos soltos ou danificados.
O dispositivo pode ser incorporado em projetos de reparo e modernização de torres de resfriamento quando o dispositivo original de proteção contra vibração precisar ser substituído.
Embora os termos às vezes sejam usados de forma intercambiável, um interruptor de vibração mecânica e um sensor de vibração eletrônico podem ter funções diferentes.
Um interruptor de vibração mecânica é geralmente projetado para responder quando a vibração atinge uma condição predeterminada e fornecer uma saída de comutação.
Um sensor de vibração pode fornecer dados de medição contínua que podem ser analisados por um sistema de monitoramento.
Para proteção básica de equipamentos de torre de resfriamento, um interruptor de vibração mecânica pode fornecer uma solução relativamente simples. Para monitoramento avançado de condições, um sistema completo de monitoramento de vibração pode ser mais apropriado.
Um ventilador de torre de resfriamento é uma máquina rotativa de alta velocidade. Mesmo um problema mecânico relativamente pequeno pode evoluir para uma falha maior se não for identificado.
A instalação de um interruptor de proteção contra vibração fornece um mecanismo dedicado para detectar movimentos anormais do ventilador ou do inversor.
É particularmente valioso para:
Grandes torres de resfriamento industriais
Sistemas de refrigeração em operação contínua
Equipamentos de resfriamento de processos críticos
Sistemas de ventiladores acionados por engrenagens
Sistemas de ventiladores acionados por correia
Sistemas de ventiladores de acionamento direto
Projetos de reforma de torres de resfriamento
Aplicações de reposição e pós-venda
Antes da instalação, verifique o seguinte:
A chave deve ser montada em um local adequado para detectar vibrações anormais e recomendado pelo fabricante do equipamento ou da chave.
Confirme se a configuração do contato do interruptor e a classificação elétrica são compatíveis com o circuito de controle da torre de resfriamento.
O nível de vibração deve ser apropriado para o ventilador da torre de resfriamento e o sistema de acionamento. Uma configuração excessivamente baixa pode causar disparos incômodos, enquanto uma configuração excessivamente alta pode reduzir a proteção.
Antes do comissionamento, verifique a condição das pás do ventilador, parafusos do cubo, alinhamento do eixo, rolamentos, condição da caixa de engrenagens, montagem do motor e outros componentes mecânicos.
Após a instalação, verifique se o switch se comunica corretamente com o circuito de desligamento ou alarme.
A inspeção regular ajuda a manter uma proteção confiável contra vibrações.
O pessoal de manutenção deve periodicamente:
Inspecione o hardware de montagem do switch
Verifique as conexões elétricas
Inspecione o interruptor quanto a corrosão ou danos físicos
Verifique o circuito de proteção
Inspecione as pás do ventilador e os conjuntos do cubo
Verifique o alinhamento do eixo e do acoplamento
Inspecione os rolamentos
Verifique a condição e a lubrificação da caixa de engrenagens
Inspecione a montagem do motor
Registre eventos de vibração anormais
Investigue disparos de vibração repetidos
Um interruptor de vibração nunca deve ser usado como substituto da inspeção mecânica de rotina da torre de resfriamento.
Para aplicações de substituição, um interruptor de vibração compatível com OEM deve ser selecionado com base no equipamento real da torre de resfriamento e nos requisitos de controle, e não apenas na aparência.
Ao solicitar uma substituição, os clientes devem fornecer informações como:
Fabricante de torre de resfriamento
Modelo de torre de resfriamento
Diâmetro do ventilador
Velocidade do ventilador
Potência do motor
Tipo de unidade
Modelo de switch existente
Fotografias de switch existentes
Dimensões de montagem
Especificações elétricas
Requisitos do sistema de controle
Fornecer esses detalhes ajuda a garantir que o componente de substituição corresponda adequadamente à aplicação.
O interruptor de vibração mecânica pode ser usado para aplicações em torres de resfriamento em:
AVAC
Geração de energia
Processamento químico
Plantas petroquímicas
Fabricação de aço
Processamento de alimentos
Fabricação farmacêutica
Centros de dados
Edifícios comerciais
Fabricação industrial
Instalações de resfriamento de processo
Ele é usado para detectar vibração excessiva no ventilador da torre de resfriamento ou no sistema de acionamento e pode iniciar um alarme ou desligamento automático para ajudar a proteger equipamentos rotativos.
Dependendo do projeto, ele pode ser instalado sobre ou próximo ao conjunto de acionamento do ventilador, motor, caixa de engrenagens, suporte do eixo ou estrutura do equipamento mecânico.
Vibração excessiva pode indicar desequilíbrio do ventilador, componentes soltos, falha nos rolamentos, problemas no eixo, danos na caixa de engrenagens, desalinhamento ou problemas estruturais. Um interruptor de vibração fornece proteção adicional contra operação contínua sob condições anormais.
Sim. Quando conectado corretamente ao circuito de controle do motor da torre de resfriamento, a chave pode fornecer um sinal que interrompe o motor do ventilador quando a condição de desarme é atingida.
Não necessariamente. Um interruptor de vibração mecânica geralmente fornece uma ação de comutação quando a vibração atinge uma condição predeterminada, enquanto um sensor de vibração eletrônico pode fornecer dados de medição contínuos.
Sim, desde que as especificações do interruptor e o arranjo de instalação sejam adequados para a torre de resfriamento com tiragem induzida específica.
Sim. A proteção contra vibração pode ser particularmente útil em conjuntos de ventiladores acionados por caixa de engrenagens, onde vibrações anormais podem indicar problemas com a caixa de engrenagens, rolamentos, eixo, acoplamento ou ventilador.
Compare o arranjo de montagem do switch original, as características de disparo, a configuração dos contatos, a classificação elétrica, o método de reinicialização, os requisitos ambientais e a aplicação da torre de resfriamento.
Forneça o fabricante e o modelo da torre de resfriamento, informações sobre interruptores existentes, fotografias, dimensões de montagem, especificações elétricas, informações sobre ventiladores e motores e quaisquer dados disponíveis na placa de identificação.
Ele não pode evitar a falha mecânica subjacente, mas pode ajudar a detectar vibrações anormais e iniciar uma ação protetora antes que a operação contínua cause mais danos.
Não. É um dispositivo de proteção e deve ser usado em conjunto com inspeção de rotina, lubrificação, verificações de alinhamento, inspeção de ventiladores, inspeção de rolamentos e outros procedimentos de manutenção preventiva.
Antes de adquirir um Interruptor Mecânico de Vibração para Torre de Resfriamento , verifique:
Fabricante e modelo de torre de resfriamento
Diâmetro do ventilador
Velocidade de operação do ventilador
Potência do motor
Configuração da unidade
Modelo existente de interruptor de vibração
Dimensões de montagem
Características da viagem
Configuração de contato elétrico
Classificação elétrica
Método de redefinição
Requisitos ambientais
Compatibilidade do painel de controle
CoolingTowerPart.com concentra-se na substituição de torres de resfriamento e componentes de reposição para sistemas de refrigeração industriais e comerciais.
Um interruptor de vibração da torre de resfriamento pode ser fornecido para aplicações de manutenção, reparo, modernização e substituição. Os clientes podem fornecer informações originais dos componentes, fotografias, desenhos ou detalhes do modelo da torre de resfriamento para ajudar a determinar a configuração apropriada do produto.
Para projetos envolvendo Marley, SPX, BAC, EVAPCO, Liang Chi, Hamon e outros sistemas de torre de resfriamento , a compatibilidade deve ser confirmada de acordo com o equipamento específico, em vez de presumir que um switch se adapta a cada modelo.
O interruptor mecânico de vibração para torre de resfriamento é um importante componente de proteção para ventiladores de torres de resfriamento e sistemas de acionamento. Ao detectar vibrações anormais e fornecer um sinal de alarme ou desligamento, ele pode ajudar a proteger as pás dos ventiladores, eixos, rolamentos, motores, caixas de engrenagens e componentes mecânicos de suporte.
Para aplicações de substituição, a seleção correta é essencial. As características de desarme por vibração, contatos elétricos, configuração de montagem e requisitos do sistema de controle devem ser verificados antes da instalação.
Se você precisa de um interruptor de vibração do ventilador da torre de resfriamento, um interruptor de proteção contra vibração mecânica ou um componente de segurança de substituição da torre de resfriamento , selecionar a especificação correta pode melhorar a proteção do equipamento e oferecer suporte à operação confiável da torre de resfriamento.
O Interruptor Mecânico de Vibração para Torre de Resfriamento é um dispositivo de proteção de segurança projetado para detectar vibrações anormais ou excessivas em equipamentos rotativos de torres de resfriamento. É comumente usado com ventiladores de torre de resfriamento, motores, redutores de engrenagem, eixos de ventilador, rolamentos e conjuntos de acionamento para ajudar a evitar danos mecânicos graves. Durante a operação normal, um ventilador de torre de resfriamento opera dentro de uma faixa de vibração aceitável. Se o ventilador ou sistema de acionamento desenvolver vibração excessiva devido ao desequilíbrio do ventilador, componentes soltos, desalinhamento do eixo, falha de rolamento, problemas na caixa de engrenagens ou outras falhas mecânicas, o interruptor de vibração pode responder e iniciar um desligamento de proteção. Este tipo de interruptor de vibração da torre de resfriamento é adequado para sistemas HVAC industriais, sistemas de resfriamento de processo, usinas de energia, instalações de fabricação, torres de resfriamento comerciais e outras aplicações onde a proteção confiável de equipamentos rotativos de torre de resfriamento é importante.
