MVS1110
35 gün

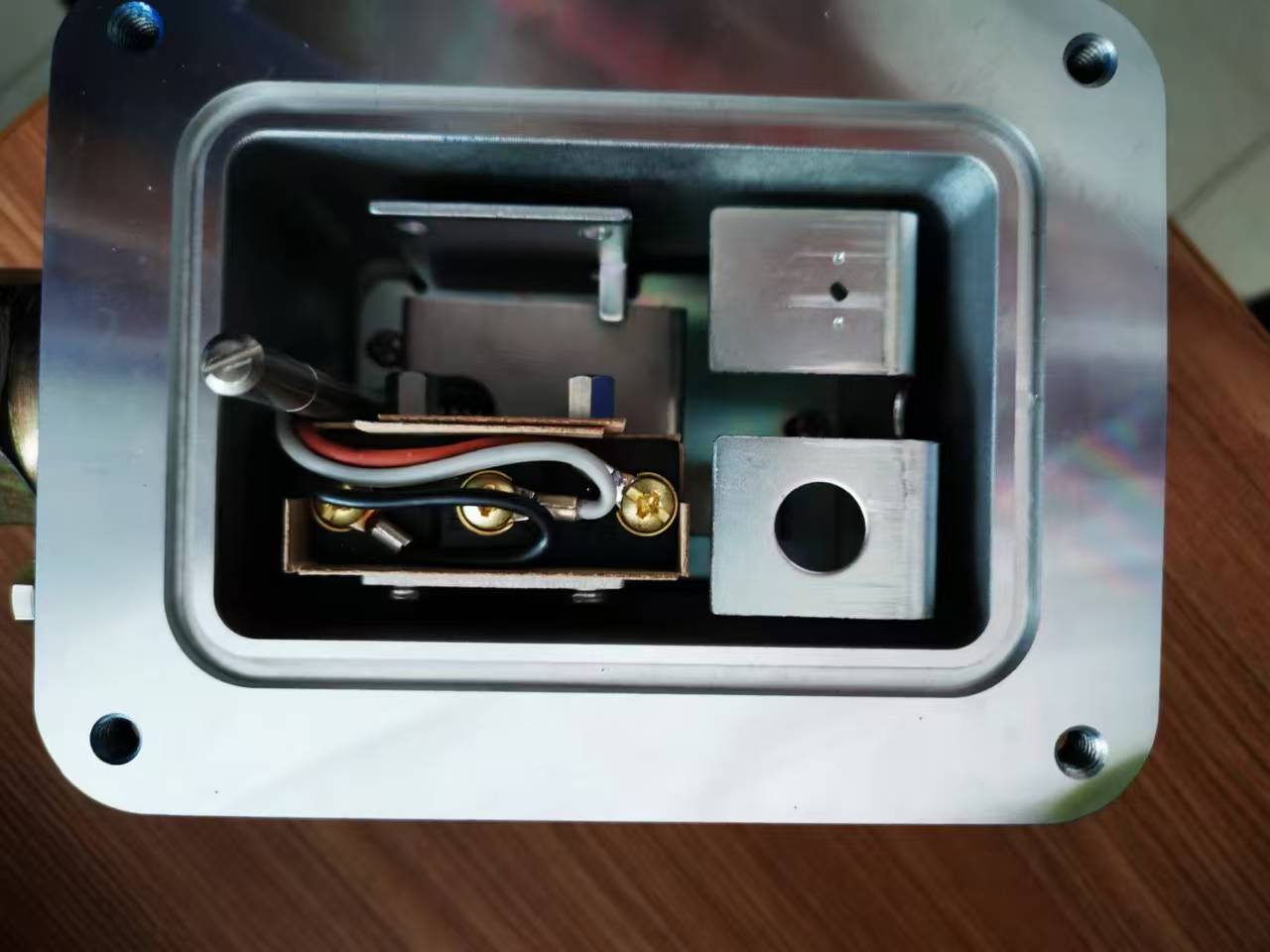

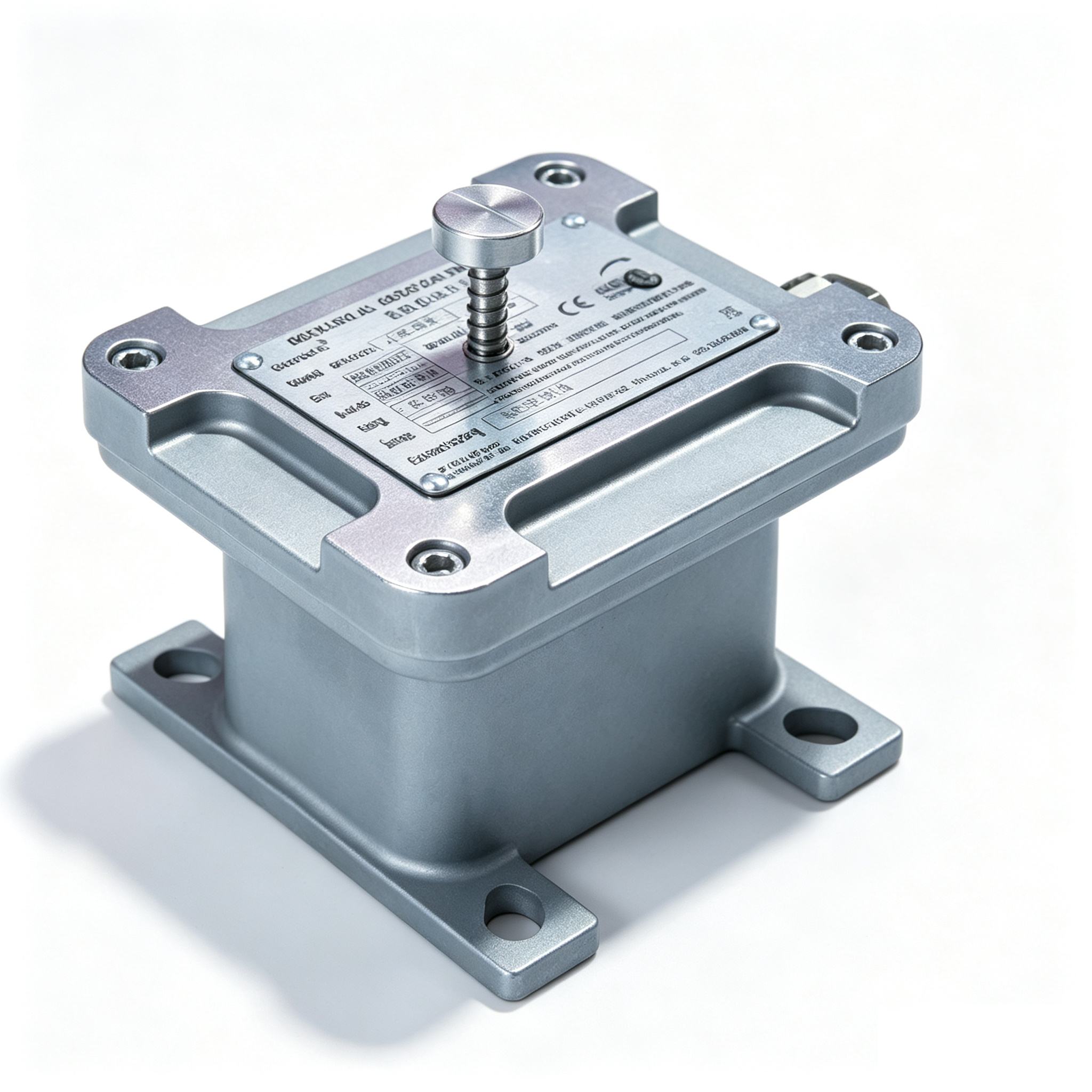

Mekanik titreşim anahtarı, dönen ekipmanın mekanik durumunu izlemek için kullanılan titreşime duyarlı bir güvenlik cihazıdır.
Titreşim değerlerini sürekli olarak ölçen ve görüntüleyen bir titreşim izleme sisteminin aksine, mekanik titreşim anahtarı öncelikle için tasarlanmıştır. koruyucu kapatma veya alarm işlevleri .
Anormal titreşim önceden ayarlanmış açma durumuna ulaştığında anahtar elektriksel kontak durumunu değiştirir. Sinyal daha sonra bir motor yolvericiye, kontrol paneline, PLC'ye, alarm devresine veya başka bir güvenlik kontrol sistemine bağlanabilir.
Soğutma kuleleri için bu, dönen fan düzeneği ile büyük mekanik arıza arasında ek bir koruma katmanı sağlar.
Soğutma kulesi fanı ve tahrik sistemi, sınırlı titreşimle sorunsuz çalışmalıdır. Mekanik bir sorun oluştuğunda titreşim önemli ölçüde artabilir.
Titreşim anahtarı anormal hareketi algılar. Titreşim, yapılandırılmış veya fabrikada ayarlanmış alarm noktasını aştığında dahili anahtarlama mekanizması durum değiştirir.
Elektrik sinyali şu amaçlarla kullanılabilir:
Soğutma kulesi fan motorunu durdurun
Alarmı etkinleştir
Kontrol sistemine bir arıza sinyali gönderin
Tehlikeli koşullar altında sürekli çalışmayı önleyin
Bakım personelini fan ve tahrik sistemini incelemesi konusunda uyarın
Ekipman durdurulduktan sonra teknisyenler aşırı titreşimin nedenini belirlemek için fanı, şaftı, yatakları, dişli kutusunu, motoru, kaplini, yapısal destekleri ve bağlantı elemanlarını inceleyebilir.
Anahtar, soğutma kulesi fan düzeneklerinin mekanik arızalardan kaynaklanan anormal titreşime karşı korunmasına yardımcı olur.
Soğutma kulesi kontrol devresine bağlandığında aşırı titreşim otomatik kapanmayı tetikleyebilir.
Cihaz, spesifik anahtar özelliklerine bağlı olarak soğutma kulesi fanları, motorlar, dişli kutuları, miller ve ilgili dönen bileşenlerle birlikte kullanılabilir.
Anahtar mevcut bir motor yolvericiye, kontrol kabinine, alarm devresine veya PLC tabanlı kontrol sistemine dahil edilebilir.
Beklenmedik bir titreşim kesintisi, inceleme ve bakımın gerekli olduğuna dair erken bir gösterge sağlayabilir.
Soğutma kulesi bakımı, yenileme ve satış sonrası onarım projeleri için yedek bileşen olarak tedarik edilebilir.
Soğutma Kulesi için Mekanik Titreşim Anahtarı birçok soğutma kulesi sisteminde kullanılabilir.
Endüstriyel proses soğutma kuleleri genellikle zorlu koşullar altında sürekli olarak çalışır. Titreşim koruması, önemli dönen ekipmanların korunmasına yardımcı olur.
Ticari HVAC soğutma kuleleri, fan motorlarını, millerini, yataklarını ve tahrik düzeneklerini korumaya yardımcı olmak için titreşim korumasını kullanabilir.
Enerji üretim tesislerindeki büyük soğutma kulesi fan sistemleri, anormal titreşime karşı ek mekanik korumadan yararlanabilir.
Kimya, petrokimya, çelik, gıda işleme ve diğer endüstriyel tesisler, proses soğutma kulesi ekipmanlarını korumak için titreşim anahtarları kullanabilir.
Bakım, kontrol sistemi yükseltmeleri veya yedek parça projeleri sırasında mevcut soğutma kuleleri için geçiş düşünülebilir.
Tam kurulum konumu, soğutma kulesi tasarımına ve üreticinin gereksinimlerine bağlıdır.
Yaygın kurulum yerleri şunları içerebilir:
Fan tahrik düzeneği
Fan destek yapısı
Motor montaj alanı
Dişli redüktör tertibatı
Fan mili desteği
Mekanik ekipman çerçevesi
Montaj konumu, esnek veya uygun olmayan montaj yapılarının neden olduğu gereksiz titreşimi önlerken anormal hareketin güvenilir bir şekilde algılanmasını sağlamalıdır.
Soğutma kulesini hizmete sokmadan önce daima üreticinin kurulum talimatlarını izleyin ve uygun açma ayarını doğrulayın.
Titreşim anahtarı, tam bir titreşim analiz programının yerini almaz ancak bir hata, soğutma kulesi fanının veya tahrik sisteminin inceleme gerektirdiğini gösterebilir.
Potansiyel nedenler şunları içerir:
Birikmiş kir, korozyon, hasarlı bıçaklar veya eşit olmayan bıçak ayarı fanın dengesizliğine neden olabilir.
Gevşek bıçak cıvataları veya göbek bağlantıları önemli düzeyde titreşim oluşturabilir ve ciddi bir güvenlik tehlikesi oluşturabilir.
Bükülmüş veya yanlış hizalanmış bir mil, anormal dönme hareketine neden olabilir.
Hasarlı veya aşınmış rulmanlar artan titreşime, gürültüye ve sıcaklığa neden olabilir.
Dişli dişlerinin aşınması, hasarlı yataklar, yetersiz yağlama veya diğer dişli kutusu sorunları anormal titreşime katkıda bulunabilir.
Motor dengesizliği, yatakların bozulması, montaj sorunları veya elektrik/mekanik arızalar soğutma kulesi titreşimini etkileyebilir.
Motor, dişli kutusu, mil, kaplin veya diğer tahrik bileşenleri arasındaki yanlış hizalama titreşimi artırabilir.
Gevşek cıvatalar, hasarlı destekler veya yapısal bozulma, soğutma kulesi tertibatındaki titreşimi artırabilir.
Seçilen modele ve soğutma kulesi uygulamasına göre aşağıdaki özellikler doğrulanmalıdır.
| Şartname | Açıklama |
|---|---|
| Ürün Tipi | Mekanik Titreşim Anahtarı |
| Başvuru | Soğutma Kulesi Fanı ve Sürücü Koruması |
| Algılama | Mekanik titreşim / anormal hareket |
| Ana Fonksiyon | Alarm ve/veya koruyucu kapatma |
| Kurulum | Ekipman veya yapısal montaj |
| Elektrik Arayüzü | Kişileri değiştirme |
| Kontrol Bağlantısı | Motor yolverici, kontrol paneli, PLC veya alarm devresi |
| Uygulama Ekipmanları | Fan, motor, dişli kutusu, şaft ve tahrik tertibatı |
| Soğutma Kulesi Tipi | Uyarılmış çekiş, zorunlu çekiş ve diğer uyumlu sistemler |
| Sıfırla | Modele bağlı |
| Yolculuk Ayarı | Modele bağlı |
| İletişim Değerlendirmesi | Modele bağlı |
| Montaj Yöntemi | Modele bağlı |
| Çalışma Ortamı | Endüstriyel soğutma kulesi ortamı |
| Malzeme | Modele bağlı |
| Değiştirme Türü | OEM uyumlu / satış sonrası, spesifikasyona tabidir |
| Özelleştirme | Proje gereksinimlerine göre mevcuttur |
Önemli: Kesin elektriksel değerler, titreşim tetikleme seviyeleri, sıfırlama konfigürasyonu, boyutlar, montaj ayrıntıları ve çevresel derecelendirmeler, sipariş vermeden önce ürün veri sayfasından onaylanmalıdır.
Soğutma kulesi fanları, motorlar, dişli kutuları, miller ve yataklar, mekanik ekipman maliyetinin önemli bir bölümünü temsil edebilir. Titreşim koruma anahtarı ek bir güvenlik katmanı sağlar.
Aşırı derecede titreyen bir fanı çalıştırmaya devam etmek, bağlı bileşenlere potansiyel olarak zarar verebilir. Koruyucu bir kapatma, anormal çalışma süresini sınırlayabilir.
Tekrarlanan titreşim kesintileri, inceleme gerektiren mekanik sorunların geliştiğini gösterebilir.
Şiddetli anormal titreşim sırasında fanın durdurulması, dönen bileşenlerin gevşemesi veya hasar görmesi riskini azaltabilir.
Orijinal titreşim koruma cihazının değiştirilmesi gerektiğinde cihaz, soğutma kulesi onarımı ve modernizasyon projelerine dahil edilebilir.
Terimler bazen birbirinin yerine kullanılsa da, mekanik titreşim anahtarı ve elektronik titreşim sensörü farklı işlevlere sahip olabilir.
Mekanik bir titreşim anahtarı genellikle titreşim önceden belirlenmiş bir duruma ulaştığında yanıt verecek ve bir anahtarlama çıkışı sağlayacak şekilde tasarlanmıştır.
Bir titreşim sensörü, bir izleme sistemi tarafından analiz edilebilecek sürekli ölçüm verileri sağlayabilir.
Temel soğutma kulesi ekipmanı koruması için mekanik bir titreşim anahtarı nispeten basit bir çözüm sağlayabilir. Gelişmiş durum izleme için eksiksiz bir titreşim izleme sistemi daha uygun olabilir.
Soğutma kulesi fanı yüksek hızlı dönen bir makinedir. Nispeten küçük bir mekanik sorun bile tanımlanmadığı takdirde daha büyük bir arızaya dönüşebilir.
Titreşim koruma anahtarının takılması, anormal fan veya sürücü hareketini tespit etmek için özel bir mekanizma sağlar.
Aşağıdakiler için özellikle değerlidir:
Büyük endüstriyel soğutma kuleleri
Sürekli çalışan soğutma sistemleri
Kritik proses soğutma ekipmanı
Dişli tahrikli fan sistemleri
Kayış tahrikli fan sistemleri
Doğrudan tahrikli fan sistemleri
Soğutma kulesi yenileme projeleri
Değiştirme ve satış sonrası uygulamalar
Kurulumdan önce aşağıdakileri doğrulayın:
Anahtar, anormal titreşimi tespit etmeye uygun ve ekipman veya anahtar üreticisi tarafından tavsiye edilen bir konuma monte edilmelidir.
Anahtar kontak konfigürasyonunun ve elektrik değerinin soğutma kulesi kontrol devresiyle uyumlu olduğunu doğrulayın.
Titreşim açma seviyesi soğutma kulesi fanı ve tahrik sistemi için uygun olmalıdır. Aşırı düşük bir ayar, rahatsız edici açmalara neden olabilirken, aşırı yüksek bir ayar, korumayı azaltabilir.
Devreye almadan önce fan bıçağının durumunu, göbek cıvatalarını, mil hizalamasını, yatakları, dişli kutusunun durumunu, motor montajını ve diğer mekanik bileşenleri kontrol edin.
Kurulumdan sonra anahtarın kapatma veya alarm devresiyle doğru şekilde iletişim kurduğunu doğrulayın.
Düzenli inceleme, güvenilir titreşim korumasının korunmasına yardımcı olur.
Bakım personeli periyodik olarak şunları yapmalıdır:
Anahtar montaj donanımını inceleyin
Elektrik bağlantılarını kontrol edin
Anahtarı korozyon veya fiziksel hasar açısından inceleyin
Koruma devresini doğrulayın
Fan kanatlarını ve göbek tertibatlarını inceleyin
Şaft ve kaplin hizalamasını kontrol edin
Rulmanları inceleyin
Şanzıman durumunu ve yağlamayı kontrol edin
Motor montajını inceleyin
Anormal titreşim olaylarını kaydedin
Tekrarlanan titreşim gezilerini araştırın
Titreşim anahtarı asla rutin soğutma kulesi mekanik muayenesinin yerine kullanılmamalıdır.
Değiştirme uygulamaları için, yalnızca görünüme göre değil, gerçek soğutma kulesi ekipmanına ve kontrol gereksinimlerine göre OEM uyumlu bir titreşim anahtarı seçilmelidir.
Müşteriler değiştirme talebinde bulunurken aşağıdaki gibi bilgileri sağlamalıdır:
Soğutma kulesi üreticisi
Soğutma kulesi modeli
Fan çapı
Fan hızı
Motor gücü
Sürücü türü
Mevcut anahtar modeli
Mevcut anahtar fotoğrafları
Montaj boyutları
Elektriksel özellikler
Kontrol sistemi gereksinimleri
Bu ayrıntıların sağlanması, değiştirilen bileşenin uygulamayla doğru şekilde eşleştirilmesinin sağlanmasına yardımcı olur.
Mekanik titreşim anahtarı aşağıdaki soğutma kulesi uygulamalarında kullanılabilir:
HVAC
Güç üretimi
Kimyasal işleme
Petrokimya tesisleri
Çelik imalatı
Gıda işleme
İlaç üretimi
Veri merkezleri
Ticari binalar
Endüstriyel üretim
Proses soğutma tesisleri
Soğutma kulesi fanındaki veya tahrik sistemindeki aşırı titreşimi tespit etmek için kullanılır ve dönen ekipmanın korunmasına yardımcı olmak için bir alarm veya otomatik kapanma başlatabilir.
Tasarıma bağlı olarak fan tahrik tertibatının, motorun, dişli kutusunun, şaft desteğinin veya mekanik ekipman yapısının üzerine veya yakınına monte edilebilir.
Aşırı titreşim, fan dengesizliğini, gevşek bileşenleri, yatak arızasını, şaft problemlerini, dişli kutusu hasarını, yanlış hizalamayı veya yapısal sorunları gösterebilir. Bir titreşim anahtarı, anormal koşullar altında çalışmaya devam edilmesine karşı ek koruma sağlar.
Evet. Soğutma kulesi motor kontrol devresine düzgün şekilde bağlandığında anahtar, açma durumuna ulaşıldığında fan motorunu durduran bir sinyal sağlayabilir.
Mutlaka değil. Mekanik bir titreşim anahtarı genellikle titreşim önceden belirlenmiş bir duruma ulaştığında bir anahtarlama eylemi sağlarken, bir elektronik titreşim sensörü sürekli ölçüm verileri sağlayabilir.
Evet, anahtar spesifikasyonlarının ve kurulum düzenlemesinin belirli indüksiyonlu çekişli soğutma kulesine uygun olması koşuluyla.
Evet. Titreşim koruması, anormal titreşimin dişli kutusu, yataklar, şaft, kaplin veya fan ile ilgili sorunlara işaret edebileceği dişli kutusu tahrikli fan düzeneklerinde özellikle yararlı olabilir.
Orijinal anahtarın montaj düzenini, açma özelliklerini, kontak konfigürasyonunu, elektrik değerini, sıfırlama yöntemini, çevresel gereklilikleri ve soğutma kulesi uygulamasını karşılaştırın.
Soğutma kulesi üreticisini ve modelini, mevcut anahtar bilgilerini, fotoğrafları, montaj boyutlarını, elektrik özelliklerini, fan ve motor bilgilerini ve mevcut tüm isim plakası verilerini sağlayın.
Altta yatan mekanik arızayı önleyemez ancak anormal titreşimi tespit etmeye ve devam eden çalışma daha fazla hasara yol açmadan önce koruyucu eylemi başlatmaya yardımcı olabilir.
Hayır. Koruyucu bir cihazdır ve rutin muayene, yağlama, hizalama kontrolleri, fan muayenesi, yatak muayenesi ve diğer önleyici bakım prosedürleriyle birlikte kullanılmalıdır.
satın almadan önce Soğutma Kulesi için Mekanik Titreşim Anahtarı şunları doğrulayın:
Soğutma kulesi üreticisi ve modeli
Fan çapı
Fan çalışma hızı
Motor gücü
Sürücü yapılandırması
Mevcut titreşim anahtarı modeli
Montaj boyutları
Yolculuk özellikleri
Elektrik kontak konfigürasyonu
Elektriksel derecelendirme
Yöntemi sıfırla
Çevre gereksinimleri
Kontrol paneli uyumluluğu
CoolingTowerPart.com, endüstriyel ve ticari soğutma sistemleri için soğutma kulesi değişimi ve satış sonrası bileşenlere odaklanmaktadır.
Bakım, onarım, yenileme ve değiştirme uygulamaları için bir soğutma kulesi titreşim anahtarı temin edilebilir. Müşteriler, uygun ürün konfigürasyonunun belirlenmesine yardımcı olmak için orijinal bileşen bilgilerini, fotoğrafları, çizimleri veya soğutma kulesi model ayrıntılarını sağlayabilirler.
içeren projeler için Marley, SPX, BAC, EVAPCO, Liang Chi, Hamon ve diğer soğutma kulesi sistemlerini uyumluluk, bir anahtarın her modele uyduğunu varsaymak yerine spesifik ekipmana göre doğrulanmalıdır.
Soğutma Kulesi için Mekanik Titreşim Anahtarı, soğutma kulesi fanı ve tahrik sistemleri için önemli bir koruyucu bileşendir. Anormal titreşimi tespit ederek ve bir alarm veya kapatma sinyali sağlayarak fan kanatlarının, millerin, yatakların, motorların, dişli kutularının ve destekleyici mekanik bileşenlerin korunmasına yardımcı olabilir.
Değiştirme uygulamaları için doğru seçim önemlidir. Titreşim açma özellikleri, elektrik kontakları, montaj konfigürasyonu ve kontrol sistemi gereksinimlerinin tümü kurulumdan önce doğrulanmalıdır.
İster bir ihtiyacınız olsun soğutma kulesi fan titreşim anahtarına, ister mekanik titreşim koruma anahtarına, ister yedek soğutma kulesi güvenlik bileşenine , doğru spesifikasyonu seçmek ekipman korumasını iyileştirebilir ve soğutma kulesinin güvenilir şekilde çalışmasını destekleyebilir.
Soğutma Kulesi için Mekanik Titreşim Anahtarı, soğutma kulesi dönen ekipmanındaki anormal veya aşırı titreşimi tespit etmek için tasarlanmış bir güvenlik koruma cihazıdır. Ciddi mekanik hasarların önlenmesine yardımcı olmak için genellikle soğutma kulesi fanları, motorlar, dişli redüktörleri, fan milleri, yataklar ve tahrik düzenekleriyle birlikte kullanılır. Normal çalışma sırasında, bir soğutma kulesi fanı kabul edilebilir bir titreşim aralığında çalışır. Fan dengesizliği, gevşek bileşenler, şaft hizalaması, yatak arızası, dişli kutusu sorunları veya diğer mekanik arızalar nedeniyle fan veya tahrik sistemi aşırı titreşim geliştirirse, titreşim anahtarı yanıt verebilir ve koruyucu bir kapatma başlatabilir. Bu tür soğutma kulesi titreşim anahtarı , endüstriyel HVAC sistemleri, proses soğutma sistemleri, enerji santralleri, üretim tesisleri, ticari soğutma kuleleri ve dönen soğutma kulesi ekipmanının güvenilir şekilde korunmasının önemli olduğu diğer uygulamalar için uygundur.
