MVS1110
35 يوما
مفتاح الاهتزاز الميكانيكي هو جهاز أمان حساس للاهتزاز يستخدم لمراقبة الحالة الميكانيكية للمعدات الدوارة.
على عكس نظام مراقبة الاهتزاز الذي يقيس ويعرض قيم الاهتزاز بشكل مستمر، فإن مفتاح الاهتزاز الميكانيكي مخصص في المقام الأول لإيقاف التشغيل الوقائي أو وظائف الإنذار.
عندما يصل الاهتزاز غير الطبيعي إلى حالة الرحلة المحددة مسبقًا، يغير المفتاح حالة الاتصال الكهربائية الخاصة به. يمكن بعد ذلك توصيل الإشارة ببادئ تشغيل المحرك، أو لوحة التحكم، أو PLC، أو دائرة الإنذار، أو أي نظام آخر للتحكم في السلامة.
بالنسبة لأبراج التبريد، يوفر ذلك طبقة إضافية من الحماية بين مجموعة المروحة الدوارة والعطل الميكانيكي الكبير.
يجب أن تعمل مروحة برج التبريد ونظام القيادة بسلاسة مع اهتزازات محدودة. عند حدوث مشكلة ميكانيكية، يمكن أن يزيد الاهتزاز بشكل ملحوظ.
يكتشف مفتاح الاهتزاز الحركة غير الطبيعية. عندما يتجاوز الاهتزاز نقطة الرحلة التي تم تكوينها أو ضبطها في المصنع، تتغير حالة آلية التبديل الداخلية.
يمكن استخدام الإشارة الكهربائية من أجل:
أوقف محرك مروحة برج التبريد
تفعيل المنبه
إرسال إشارة خطأ إلى نظام التحكم
منع استمرار التشغيل في ظل ظروف خطيرة
قم بتنبيه موظفي الصيانة لفحص المروحة ونظام القيادة
بعد توقف المعدات، يمكن للفنيين فحص المروحة، والعمود، والمحامل، وعلبة التروس، والمحرك، والوصلة، والدعامات الهيكلية، والمثبتات لتحديد سبب الاهتزاز المفرط.
يساعد المفتاح على حماية مجموعات مراوح برج التبريد من الاهتزاز غير الطبيعي الناتج عن الأعطال الميكانيكية.
عند توصيله بدائرة التحكم في برج التبريد، يمكن أن يؤدي الاهتزاز الزائد إلى إيقاف التشغيل التلقائي.
يمكن استخدام الجهاز مع مراوح برج التبريد، والمحركات، وعلب التروس، والأعمدة، والمكونات الدوارة ذات الصلة، وفقًا لمواصفات المفتاح المحددة.
يمكن دمج المفتاح في مشغل المحرك الموجود، أو خزانة التحكم، أو دائرة الإنذار، أو نظام التحكم المعتمد على PLC.
يمكن أن توفر رحلة الاهتزاز غير المتوقعة إشارة مبكرة إلى ضرورة الفحص والصيانة.
يمكن توفيره كمكون بديل لصيانة أبراج التبريد، والتجديد، ومشاريع إصلاح ما بعد البيع.
التبريد . يمكن استخدام مفتاح الاهتزاز الميكانيكي لبرج التبريد في العديد من أنواع أنظمة أبراج
غالبًا ما تعمل أبراج تبريد العمليات الصناعية بشكل مستمر في ظل ظروف صعبة. تساعد الحماية من الاهتزاز على حماية المعدات الدوارة المهمة.
يمكن لأبراج التبريد التجارية HVAC استخدام الحماية من الاهتزاز للمساعدة في حماية محركات المروحة والأعمدة والمحامل وتجميعات القيادة.
يمكن أن تستفيد أنظمة مراوح أبراج التبريد الكبيرة في منشآت توليد الطاقة من الحماية الميكانيكية الإضافية ضد الاهتزازات غير الطبيعية.
قد تستخدم المنشآت الكيميائية والبتروكيماوية والصلب وتجهيز الأغذية وغيرها من المنشآت الصناعية مفاتيح الاهتزاز لحماية معدات برج تبريد العمليات.
يمكن أخذ التبديل في الاعتبار بالنسبة لأبراج التبريد الحالية أثناء أعمال الصيانة، أو ترقيات نظام التحكم، أو مشاريع استبدال الأجزاء.

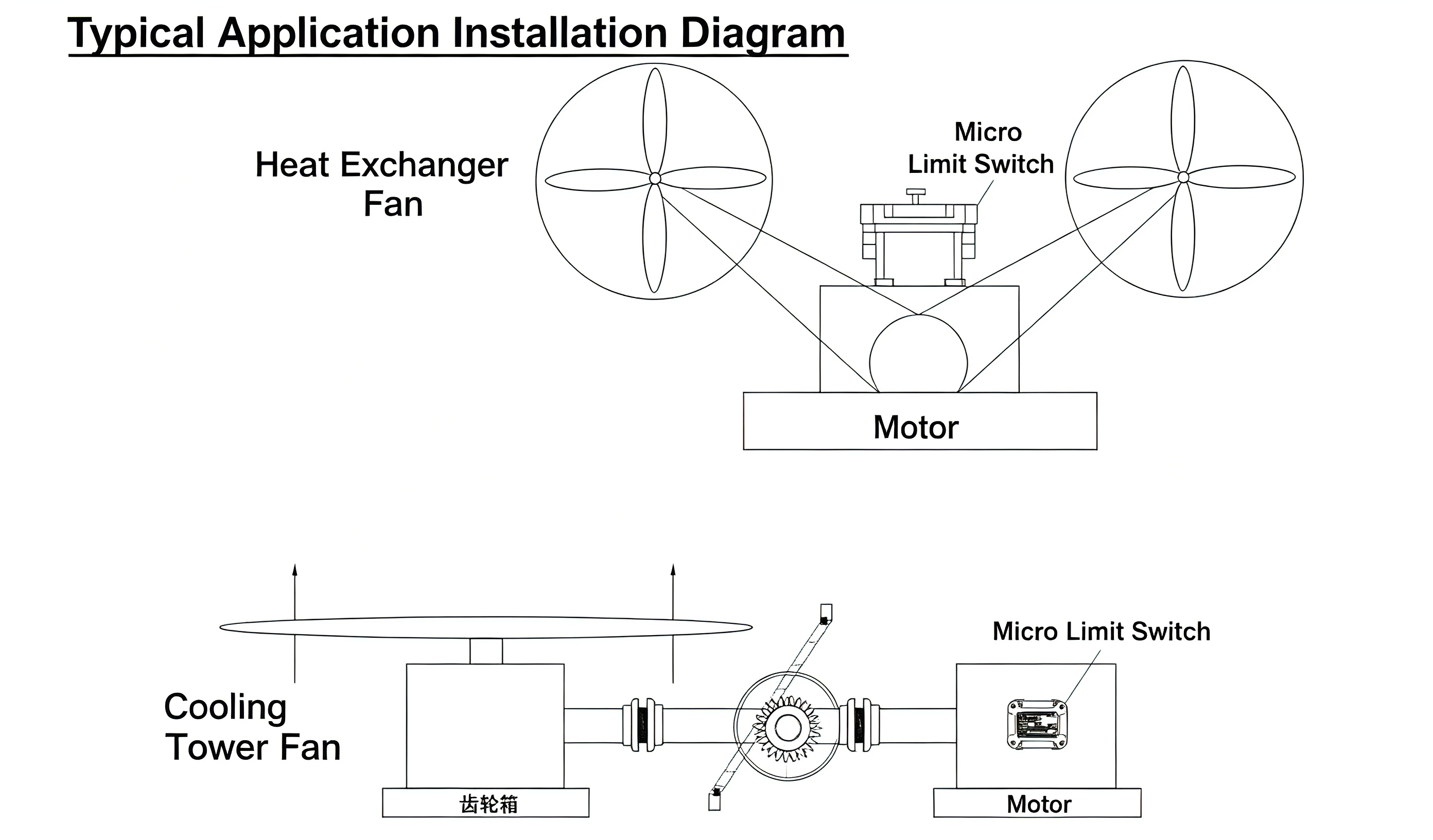

يعتمد موضع التثبيت الدقيق على تصميم برج التبريد ومتطلبات الشركة المصنعة.
قد تتضمن مواقع التثبيت الشائعة ما يلي:
تجميع محرك المروحة
هيكل دعم المروحة
منطقة تركيب المحرك
التجمع المخفض والعتاد
دعم رمح المروحة
إطار المعدات الميكانيكية
يجب أن يوفر موقع التثبيت اكتشافًا موثوقًا للحركة غير الطبيعية مع تجنب الاهتزاز غير الضروري الناتج عن هياكل التثبيت المرنة أو غير المناسبة.
اتبع دائمًا تعليمات التثبيت الخاصة بالشركة المصنعة وتحقق من إعداد الرحلة المناسب قبل وضع برج التبريد في الخدمة.
لا يحل مفتاح الاهتزاز محل برنامج تحليل الاهتزاز الكامل، ولكن يمكن أن تشير الرحلة إلى أن مروحة برج التبريد أو نظام القيادة يتطلب الفحص.
تشمل الأسباب المحتملة ما يلي:
يمكن أن تؤدي الأوساخ المتراكمة أو التآكل أو الشفرات التالفة أو الضبط غير المتساوي للشفرة إلى عدم توازن المروحة.
يمكن أن تؤدي مسامير الشفرة السائبة أو وصلات المحور إلى توليد اهتزازات كبيرة وقد تشكل خطرًا جسيمًا على السلامة.
يمكن أن يتسبب العمود المنحني أو المحاذي بشكل غير صحيح في حدوث حركة دوران غير طبيعية.
يمكن أن تؤدي المحامل التالفة أو البالية إلى زيادة الاهتزاز والضوضاء ودرجة الحرارة.
يمكن أن يساهم تآكل أسنان التروس أو المحامل التالفة أو عدم كفاية التشحيم أو مشاكل أخرى في علبة التروس في حدوث اهتزاز غير طبيعي.
يمكن أن يؤثر عدم توازن المحرك، أو تدهور المحمل، أو مشاكل التركيب، أو الأعطال الكهربائية/الميكانيكية على اهتزاز برج التبريد.
يمكن أن تؤدي المحاذاة غير الصحيحة بين المحرك أو علبة التروس أو العمود أو أداة التوصيل أو مكونات المحرك الأخرى إلى زيادة الاهتزاز.
يمكن أن تؤدي البراغي السائبة أو الدعامات التالفة أو التدهور الهيكلي إلى تضخيم الاهتزاز في جميع أنحاء مجموعة برج التبريد.
يجب تأكيد المواصفات التالية وفقًا للنموذج المحدد وتطبيق برج التبريد.
| المواصفات | وصف |
|---|---|
| نوع المنتج | مفتاح الاهتزاز الميكانيكي |
| طلب | مروحة برج التبريد وحماية المحرك |
| كشف | اهتزاز ميكانيكي / حركة غير طبيعية |
| الوظيفة الرئيسية | إنذار و/أو إيقاف تشغيل وقائي |
| تثبيت | المعدات أو التركيب الهيكلي |
| الواجهة الكهربائية | تبديل جهات الاتصال |
| اتصال التحكم | مشغل المحرك، لوحة التحكم، PLC أو دائرة الإنذار |
| معدات التطبيق | المروحة والمحرك وعلبة التروس والعمود ومجموعة القيادة |
| نوع برج التبريد | المسودة المستحثة، المسودة القسرية والأنظمة المتوافقة الأخرى |
| إعادة ضبط | تعتمد على النموذج |
| إعداد الرحلة | تعتمد على النموذج |
| تقييم الاتصال | تعتمد على النموذج |
| طريقة التركيب | تعتمد على النموذج |
| بيئة التشغيل | بيئة برج التبريد الصناعي |
| مادة | تعتمد على النموذج |
| نوع الاستبدال | متوافق مع OEM / ما بعد البيع، ويخضع للمواصفات |
| التخصيص | متوفرة حسب متطلبات المشروع |
هام: يجب التأكد من التقييمات الكهربائية الدقيقة، ومستويات رحلة الاهتزاز، وإعادة ضبط التكوين، والأبعاد، وتفاصيل التركيب، والتقييمات البيئية من ورقة بيانات المنتج قبل الطلب.
يمكن أن تمثل مراوح برج التبريد، والمحركات، وعلب التروس، والأعمدة، والمحامل جزءًا كبيرًا من تكلفة المعدات الميكانيكية. يوفر مفتاح الحماية من الاهتزاز طبقة أمان إضافية.
قد يؤدي الاستمرار في تشغيل مروحة تهتز بشدة إلى تلف المكونات المتصلة. يمكن أن يؤدي إيقاف التشغيل الوقائي إلى الحد من مدة التشغيل غير الطبيعي.
يمكن أن تشير رحلات الاهتزاز المتكررة إلى حدوث مشاكل ميكانيكية تتطلب الفحص.
يمكن أن يؤدي إيقاف المروحة أثناء حدوث اهتزاز شديد غير طبيعي إلى تقليل المخاطر المرتبطة بالمكونات الدوارة السائبة أو التالفة.
يمكن دمج الجهاز في مشاريع إصلاح وتحديث أبراج التبريد عندما يحتاج جهاز حماية الاهتزاز الأصلي إلى الاستبدال.
على الرغم من أن المصطلحين يستخدمان أحيانًا بالتبادل، إلا أن مفتاح الاهتزاز الميكانيكي ومستشعر الاهتزاز الإلكتروني يمكن أن يكون لهما وظائف مختلفة.
تم تصميم مفتاح الاهتزاز الميكانيكي عمومًا للاستجابة عندما يصل الاهتزاز إلى حالة محددة مسبقًا ويوفر مخرجات التبديل.
قد يوفر مستشعر الاهتزاز بيانات قياس مستمرة يمكن تحليلها بواسطة نظام المراقبة.
بالنسبة للحماية الأساسية لمعدات برج التبريد، يمكن أن يوفر مفتاح الاهتزاز الميكانيكي حلاً مباشرًا نسبيًا. بالنسبة لمراقبة الحالة المتقدمة، قد يكون نظام مراقبة الاهتزاز الكامل أكثر ملاءمة.
مروحة برج التبريد عبارة عن آلة دوارة عالية السرعة. حتى المشكلة الميكانيكية الصغيرة نسبيًا يمكن أن تتطور إلى فشل أكبر إذا لم يتم تحديدها.
يوفر تثبيت مفتاح الحماية من الاهتزاز آلية مخصصة لاكتشاف حركة المروحة أو محرك الأقراص غير الطبيعية.
إنها ذات قيمة خاصة لـ:
أبراج التبريد الصناعية الكبيرة
تشغيل أنظمة التبريد بشكل مستمر
معدات تبريد العمليات الحرجة
أنظمة المروحة التي تعمل بالعتاد
أنظمة المروحة التي يحركها الحزام
أنظمة مروحة الدفع المباشر
مشاريع تجديد أبراج التبريد
تطبيقات الاستبدال وما بعد البيع
قبل التثبيت، تأكد مما يلي:
يجب تركيب المفتاح في مكان مناسب لاكتشاف الاهتزازات غير الطبيعية والموصى به من قبل الشركة المصنعة للمعدات أو المفتاح.

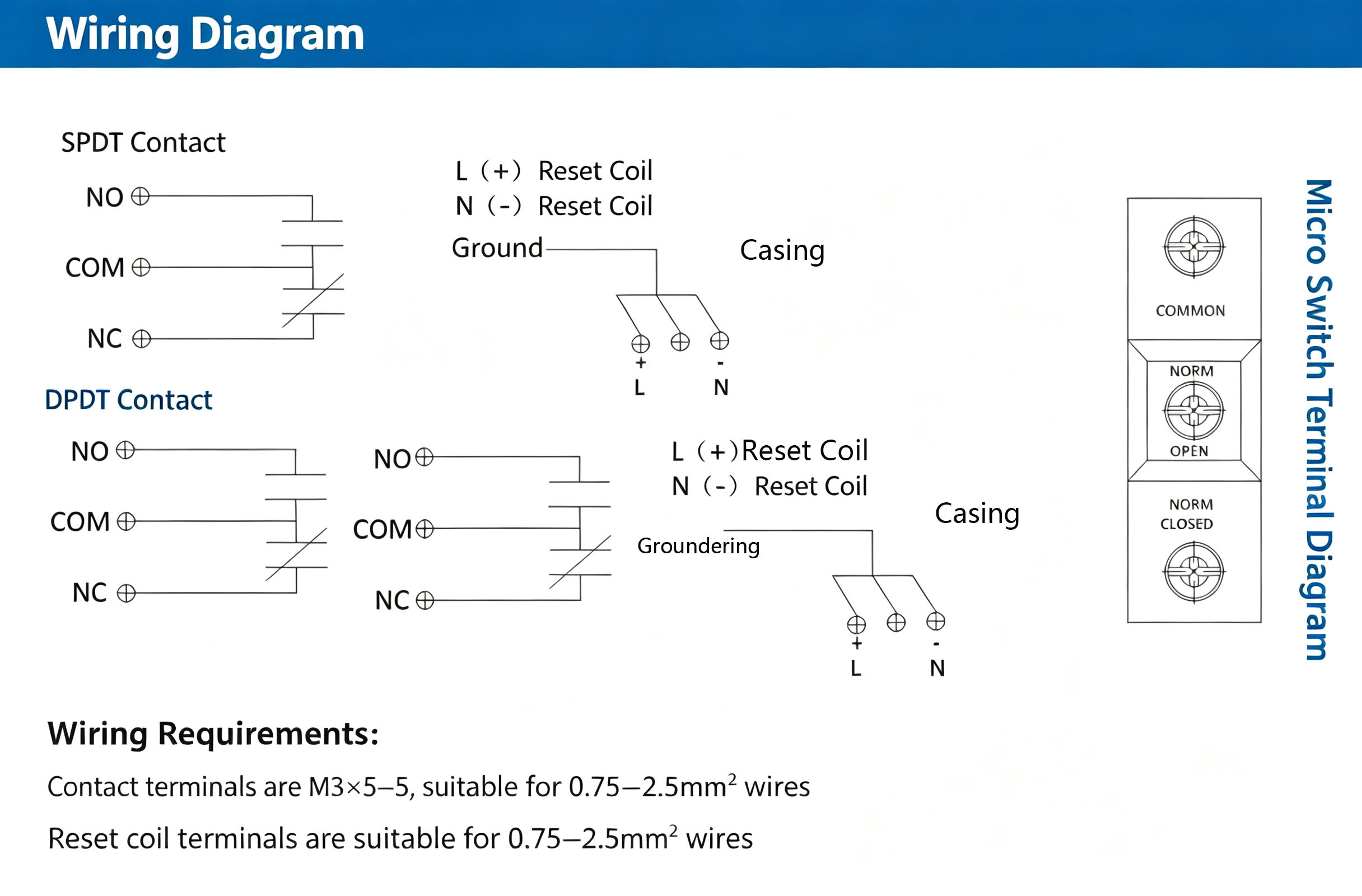

تأكد من أن تكوين جهة اتصال المفتاح والتصنيف الكهربائي متوافقان مع دائرة التحكم في برج التبريد.
يجب أن يكون مستوى رحلة الاهتزاز مناسبًا لمروحة برج التبريد ونظام القيادة. قد يؤدي الإعداد المنخفض للغاية إلى حدوث رحلات مزعجة، بينما قد يؤدي الإعداد المرتفع للغاية إلى تقليل الحماية.
قبل التشغيل، تحقق من حالة شفرة المروحة، ومسامير المحور، ومحاذاة العمود، والمحامل، وحالة علبة التروس، وتركيب المحرك، والمكونات الميكانيكية الأخرى.
بعد التثبيت، تأكد من أن المفتاح يتصل بشكل صحيح بدائرة إيقاف التشغيل أو الإنذار.
يساعد الفحص المنتظم في الحفاظ على حماية موثوقة من الاهتزاز.
يجب على موظفي الصيانة بشكل دوري:
فحص أجهزة تركيب التبديل
التحقق من التوصيلات الكهربائية
افحص المفتاح للتأكد من عدم وجود تآكل أو ضرر مادي
التحقق من دائرة الحماية
فحص شفرات المروحة وتجميعات المحور
تحقق من محاذاة العمود والاقتران
فحص المحامل
التحقق من حالة علبة التروس والتشحيم
فحص تركيب المحرك
سجل أحداث الاهتزاز غير الطبيعية
التحقيق في رحلات الاهتزاز المتكررة
لا ينبغي أبدًا استخدام مفتاح الاهتزاز كبديل للفحص الميكانيكي الروتيني لبرج التبريد.
بالنسبة لتطبيقات الاستبدال، يجب تحديد مفتاح اهتزاز متوافق مع OEM بناءً على معدات برج التبريد الفعلية ومتطلبات التحكم بدلاً من المظهر وحده.
عند طلب استبدال، يجب على العملاء تقديم معلومات مثل:
الشركة المصنعة لبرج التبريد
نموذج برج التبريد
قطر المروحة
سرعة المروحة
قوة المحرك
نوع محرك الأقراص
نموذج التبديل الحالي
الصور التبديل الموجودة
أبعاد التركيب
المواصفات الكهربائية
متطلبات نظام التحكم
يساعد توفير هذه التفاصيل على التأكد من مطابقة المكون البديل بشكل صحيح مع التطبيق.
يمكن استخدام مفتاح الاهتزاز الميكانيكي لتطبيقات برج التبريد في:
التدفئة والتهوية وتكييف الهواء
توليد الطاقة
المعالجة الكيميائية
مصانع البتروكيماويات
تصنيع الصلب
تجهيز الأغذية
تصنيع الأدوية
مراكز البيانات
المباني التجارية
التصنيع الصناعي
مرافق تبريد العملية
يتم استخدامه للكشف عن الاهتزاز الزائد في مروحة برج التبريد أو نظام القيادة ويمكنه إطلاق إنذار أو إيقاف تشغيل تلقائي للمساعدة في حماية المعدات الدوارة.
اعتمادًا على التصميم، يمكن تثبيته على أو بالقرب من مجموعة محرك المروحة، أو المحرك، أو علبة التروس، أو دعامة العمود، أو هيكل المعدات الميكانيكية.
يمكن أن يشير الاهتزاز المفرط إلى عدم توازن المروحة، أو المكونات السائبة، أو فشل المحمل، أو مشاكل العمود، أو تلف علبة التروس، أو عدم المحاذاة الصحيحة، أو المشكلات الهيكلية. يوفر مفتاح الاهتزاز حماية إضافية ضد التشغيل المستمر في ظل ظروف غير طبيعية.
نعم. عند توصيله بشكل صحيح بدائرة التحكم في محرك برج التبريد، يمكن أن يوفر المفتاح إشارة توقف محرك المروحة عند الوصول إلى حالة الرحلة.
ليس بالضرورة. يوفر مفتاح الاهتزاز الميكانيكي عمومًا إجراء تبديل عندما يصل الاهتزاز إلى حالة محددة مسبقًا، بينما قد يوفر مستشعر الاهتزاز الإلكتروني بيانات قياس مستمرة.
نعم، بشرط أن تكون مواصفات المفتاح وترتيبات التثبيت مناسبة لبرج التبريد ذي المسودة المستحثة.
نعم. يمكن أن تكون الحماية من الاهتزازات مفيدة بشكل خاص في مجموعات المراوح التي تعمل بعلبة التروس، حيث قد يشير الاهتزاز غير الطبيعي إلى وجود مشاكل في علبة التروس، أو المحامل، أو العمود، أو أداة التوصيل، أو المروحة.
قارن ترتيب تركيب المفتاح الأصلي، وخصائص الرحلة، وتكوين الاتصال، والتقييم الكهربائي، وطريقة إعادة الضبط، والمتطلبات البيئية، وتطبيق برج التبريد.
قم بتوفير الشركة المصنعة لبرج التبريد وطرازه، ومعلومات المحول الموجودة، والصور الفوتوغرافية، وأبعاد التركيب، والمواصفات الكهربائية، ومعلومات المروحة والمحرك، وأي بيانات متاحة عن لوحة الاسم.
لا يمكنه منع العطل الميكانيكي الأساسي، ولكنه يمكن أن يساعد في اكتشاف الاهتزاز غير الطبيعي وبدء الإجراء الوقائي قبل أن يتسبب استمرار التشغيل في حدوث المزيد من الضرر.
لا، إنه جهاز وقائي ويجب استخدامه مع الفحص الروتيني، والتشحيم، وفحوصات المحاذاة، وفحص المروحة، وفحص المحمل، وإجراءات الصيانة الوقائية الأخرى.
قبل شراء مفتاح الاهتزاز الميكانيكي لبرج التبريد ، تحقق مما يلي:
الشركة المصنعة ونموذج برج التبريد
قطر المروحة
سرعة تشغيل المروحة
قوة المحرك
تكوين محرك الأقراص
نموذج تبديل الاهتزاز الحالي
أبعاد التركيب
خصائص الرحلة
تكوين الاتصال الكهربائي
تصنيف الكهربائية
طريقة إعادة الضبط
المتطلبات البيئية
التوافق مع لوحة التحكم
يركز موقع CoolingTowerPart.com على استبدال أبراج التبريد ومكونات ما بعد البيع لأنظمة التبريد الصناعية والتجارية.
يمكن توفير مفتاح اهتزاز برج التبريد لتطبيقات الصيانة والإصلاح والتحديث والاستبدال. يمكن للعملاء تقديم معلومات المكونات الأصلية أو الصور الفوتوغرافية أو الرسومات أو تفاصيل نموذج برج التبريد للمساعدة في تحديد التكوين المناسب للمنتج.
بالنسبة للمشاريع التي تتضمن أنظمة Marley، وSPX، وBAC، وEVAPCO، وLiang Chi، وHamon، وأنظمة أبراج التبريد الأخرى ، يجب تأكيد التوافق وفقًا للمعدات المحددة بدلاً من افتراض أن مفتاحًا واحدًا يناسب كل طراز.
يعد مفتاح الاهتزاز الميكانيكي لبرج التبريد مكونًا وقائيًا مهمًا لمروحة برج التبريد وأنظمة القيادة. من خلال الكشف عن الاهتزاز غير الطبيعي وتوفير إشارة إنذار أو إيقاف التشغيل، يمكن أن يساعد في حماية شفرات المروحة والأعمدة والمحامل والمحركات وعلب التروس والمكونات الميكانيكية الداعمة.
بالنسبة لتطبيقات الاستبدال، يعد الاختيار الصحيح أمرًا ضروريًا. يجب التحقق من خصائص رحلة الاهتزاز، والاتصالات الكهربائية، وتكوين التركيب، ومتطلبات نظام التحكم قبل التثبيت.
سواء كنت بحاجة إلى مفتاح اهتزاز مروحة برج التبريد، أو مفتاح حماية الاهتزاز الميكانيكي، أو استبدال مكون أمان برج التبريد ، فإن تحديد المواصفات الصحيحة يمكن أن يحسن حماية المعدات ويدعم التشغيل الموثوق لبرج التبريد.
مفتاح الاهتزاز الميكانيكي لبرج التبريد هو جهاز حماية للسلامة مصمم لاكتشاف الاهتزاز غير الطبيعي أو المفرط في المعدات الدوارة لبرج التبريد. يتم استخدامه بشكل شائع مع مراوح برج التبريد، والمحركات، ومخفضات التروس، وأعمدة المروحة، والمحامل، وتجميعات القيادة للمساعدة في منع حدوث أضرار ميكانيكية خطيرة. أثناء التشغيل العادي، تعمل مروحة برج التبريد ضمن نطاق اهتزاز مقبول. إذا طورت المروحة أو نظام القيادة اهتزازًا مفرطًا بسبب عدم توازن المروحة، أو المكونات السائبة، أو اختلال العمود، أو فشل المحمل، أو مشاكل في علبة التروس، أو أخطاء ميكانيكية أخرى، يمكن لمفتاح الاهتزاز الاستجابة وبدء إيقاف التشغيل الوقائي. هذا النوع من مفاتيح اهتزاز برج التبريد مناسب لأنظمة التدفئة والتهوية وتكييف الهواء الصناعية، وأنظمة تبريد العمليات، ومحطات الطاقة، ومنشآت التصنيع، وأبراج التبريد التجارية، والتطبيقات الأخرى حيث تكون الحماية الموثوقة لمعدات برج التبريد الدوارة أمرًا مهمًا.
