فارسی
|
10 روز - 35 روز
لوله مسی با هدایت حرارتی بالا
طراحی کویل چند ردیفه فشرده
انتقال حرارت کارآمد
قاب و اجزای فولاد ضد زنگ موجود است
تنظیمات مدار چندگانه
قطر لوله و فاصله سفارشی
اتصالات ورودی و خروجی سفارشی
مناسب برای آب، گلیکول، مبرد و سایر مایعات سازگار
مناسب برای سرمایش و گرمایش صنعتی
به عنوان جایگزین سازگار با OEM موجود است
ابعاد سفارشی موجود است
مناسب برای تجهیزات جدید و پروژه های مقاوم سازی
| مورد | مشخصات |
|---|---|
| نام محصول | مبدل حرارتی کویل لوله مسی |
| نوع محصول | کویل مبدل حرارتی لوله ای |
| مواد لوله | مس / فولاد ضد زنگ / سفارشی |
| مواد قاب | فولاد ضد زنگ / سفارشی |
| هدر مواد | فولاد ضد زنگ / مس / سفارشی |
| چیدمان لوله | موازی / سرپانتین / چند مداری |
| قطر لوله | سفارشی |
| ضخامت دیوار لوله | سفارشی |
| تعداد ردیف ها | سفارشی |
| پیکربندی مدار | سفارشی |
| ابعاد کویل | سفارشی |
| مایع | آب / گلیکول / مبرد / مایع فرآیند |
| اندازه اتصال | سفارشی |
| انتقال حرارت | مایع به مایع / مایع به هوا / تبرید |
| کاربرد | خنک کننده صنعتی / HVAC / تبرید / خنک کننده فرآیند |
| نصب و راه اندازی | سفارشی |
| تولید | OEM / جایگزینی / سفارشی |
توجه: مشخصات نهایی باید با توجه به ظرفیت خنک کننده مورد نیاز، نوع سیال، سرعت جریان، دمای ورودی و خروجی، فشار کاری، افت فشار، شیمی آب و فضای نصب موجود تعیین شود.
یک مبدل حرارتی کویل دستگاه انتقال حرارت لوله ای است که انرژی حرارتی را بین دو سیال یا بین سیال و هوا منتقل می کند.
سیال عامل از طریق لوله های داخلی جریان می یابد در حالی که گرما از طریق دیواره لوله به محیط اطراف حرکت می کند.
بسته به سیستم، سیم پیچ می تواند چندین عملکرد را انجام دهد:
خنک کردن سیال فرآیند
آب گرم
هوای خنک کننده
گرمایش هوا
تبخیر مبرد
مبرد متراکم کننده
گلیکول خنک کننده
انتقال حرارت بین سیالات حلقه بسته
ساختار کویل فشرده این نوع مبدل حرارتی را به ویژه در جایی که عملکرد انتقال حرارت و فضای نصب ملاحظات مهمی هستند، مفید می کند.
مس یکی از متداول ترین مواد مورد استفاده برای لوله های انتقال حرارت به دلیل رسانایی حرارتی عالی است.
مس گرما را به طور موثر از طریق دیواره لوله انتقال می دهد و آن را برای طرح های مبدل حرارتی فشرده مناسب می کند.
لوله های مسی را می توان خم کرد، شکل داد، لحیم کاری کرد و در پیکربندی های پیچیده سیم پیچ مونتاژ کرد.
رسانایی حرارتی بالا به مهندسان اجازه می دهد تا به وظیفه انتقال حرارت مورد نیاز در یک سیم پیچ نسبتا فشرده دست یابند.
لوله مسی به طور گسترده در تجهیزات تهویه مطبوع و تبرید استفاده می شود و می توان آن را برای مبردهای مناسب و فشارهای عملیاتی مهندسی کرد.
با این حال، مس برای هر شیمی مایع یا آب مناسب نیست. سازگاری مواد همیشه باید قبل از انتخاب یک سیم پیچ لوله مسی ارزیابی شود.
برای کاربردهای خنک کننده صنعتی، فولاد ضد زنگ را می توان در ساختار مبدل حرارتی گنجاند.
بسته به نیاز، فولاد ضد زنگ ممکن است برای موارد زیر استفاده شود:
قاب سیم پیچ
براکت های پشتیبانی
سرصفحه ها
منیفولدها
اتصالات
مجموعه های لوله
اجزای نصب
نمرات رایج ممکن است شامل فولاد ضد زنگ 304 و فولاد ضد زنگ 316 باشد که با توجه به محیط عملیاتی انجام می شود.
فولاد ضد زنگ 316 ممکن است در برخی از کاربردهایی که شامل قرار گرفتن در معرض آب یا کلرید تهاجمی تر است ترجیح داده شود، اگرچه مواد مناسب باید از شرایط شیمیایی واقعی تعیین شود.
این مبدل حرارتی کویل سفارشی را می توان در طیف گسترده ای از سیستم های حرارتی صنعتی و تجاری استفاده کرد.
کویل می تواند گرما را از مایعات فرآیند، ماشین آلات، تجهیزات تولید و سیستم های حلقه بسته حذف کند.
کویل ها را می توان برای کاربردهای آب سرد یا آب گرم در تجهیزات تهویه مطبوع و تهویه طراحی کرد.
پیکربندیهای کویل مناسب را میتوان برای سیستمهای تبرید طراحی کرد که در آن مواد لوله، درجه فشار، سازگاری مبرد و ترتیب مدار مطابق با نیازهای سیستم باشد.
سیم پیچ را می توان به عنوان یک جزء انتقال حرارت برای کاربردهای پمپ حرارتی سفارشی مهندسی کرد.
یک مبدل حرارتی کویل می تواند خنک کننده غیرمستقیم را فراهم کند در حالی که سیال فرآیند را از محیط خنک کننده خارجی جدا نگه می دارد.
کویل ها را می توان به عنوان سطح انتقال حرارت در تجهیزات خنک کننده تبخیری مدار بسته استفاده کرد.
اجزای فولاد ضد زنگ را می توان در جایی که مقاومت در برابر خوردگی و سازگاری مواد مهم است مشخص کرد.
کویل های سفارشی را می توان در سیستم های خنک کننده کمکی، بازیابی حرارت و مدیریت حرارتی گنجاند.
یکی از کاربردهای مهم این نوع مبدل های حرارتی، برج خنک کننده مدار بسته است.
برخلاف برج خنک کننده باز، که در آن آب فرآیند مستقیماً در معرض محیط برج خنک کننده قرار می گیرد، یک سیستم مدار بسته سیال فرآیند را در داخل یک سیم پیچ مبدل حرارتی نگه می دارد.
اصل عملکرد این است:
سیال فرآیند گرم → سیم پیچ → انتقال حرارت → سیال فرآیند خنک شده
در ضمن:
آب خنک کننده → سطح سیم پیچ → جریان هوا → تبخیر → دفع گرما
جداسازی بین سیال فرآیند و آب خنک کننده می تواند به کاهش آلودگی و حفظ کیفیت سیال فرآیند کمک کند.
پیکربندی دقیق کویل باید با توجه به ظرفیت حرارتی مورد نیاز، سرعت جریان سیال، شرایط آب خنککننده و ویژگیهای جریان فن/هوای برج خنککننده انتخاب شود.

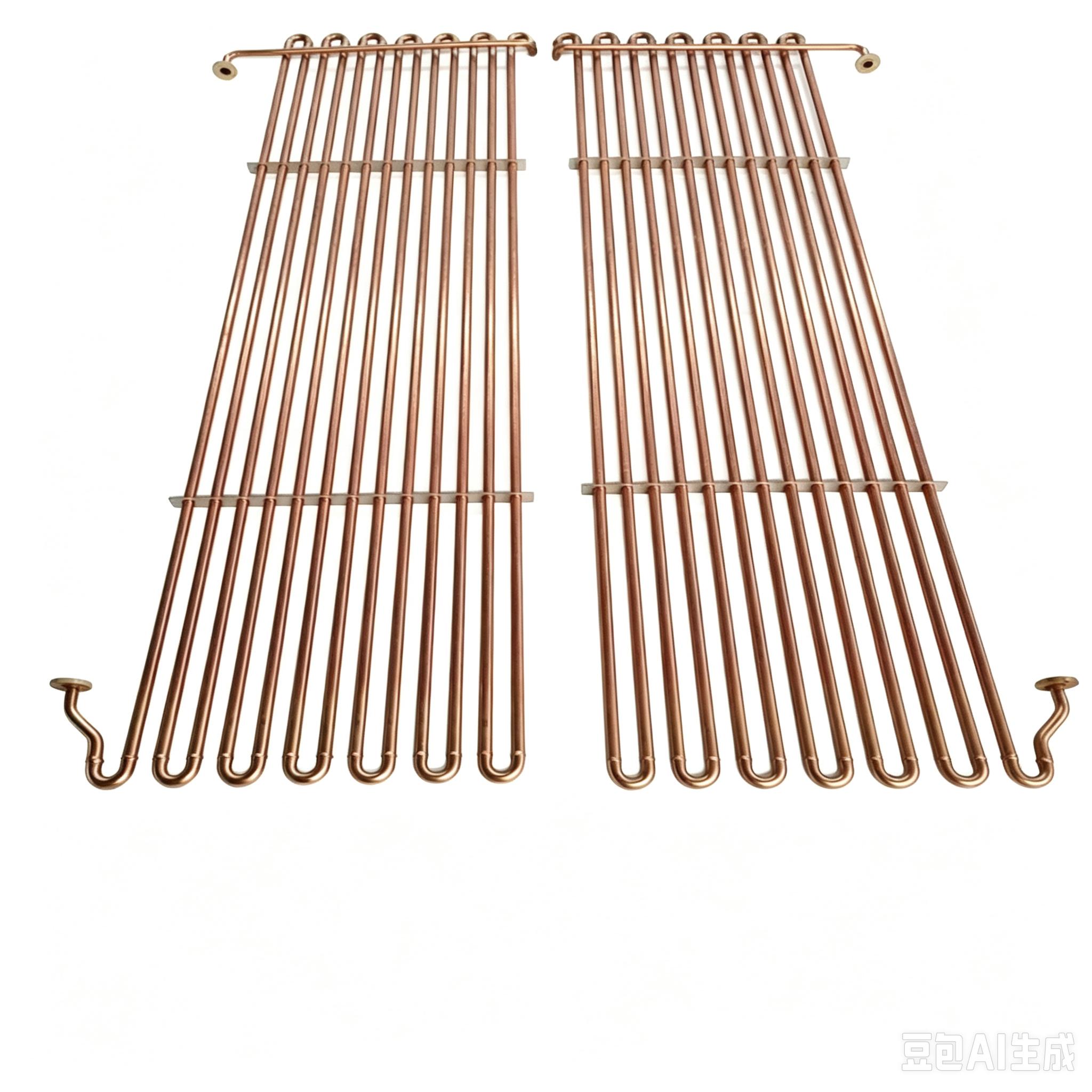

مبدل حرارتی تصویر شده از چندین لوله با چیدمان نزدیک برای ایجاد یک سطح قابل توجه انتقال حرارت استفاده می کند.
یک پیکربندی چند ردیفی میتواند ناحیه انتقال حرارت را در یک فضای فشرده افزایش دهد.
با این حال، افزودن ردیف ها نیز می تواند بر:
افت فشار سمت هوا
افت فشار سمت سیال
سرعت هوا
سرعت آب
ضریب انتقال حرارت
دسترسی تمیز کردن
بنابراین، تعداد ردیفها باید بر اساس طراحی کامل حرارتی انتخاب شود نه صرفاً به حداکثر رساندن تعداد لولهها.
آرایش مدار داخلی یکی از مهمترین جنبه های طراحی سیم پیچ است.
یک سیم پیچ را می توان با پیکربندی مدارهای مختلف بسته به دبی مورد نیاز و افت فشار تولید کرد.
یک مسیر جریان ساده می تواند برای کاربردهای خاص با جریان کم مناسب باشد.
مدارهای موازی متعدد می توانند سیال را از طریق چندین مسیر لوله توزیع کنند و ممکن است افت فشار را برای کاربردهای با جریان بالاتر کاهش دهند.
آرایش سرپانتین یک مسیر جریان پیوسته را از طریق بخش های متعدد سیم پیچ ایجاد می کند.
برای کاربردهای صنعتی، مدار را می توان بر اساس موارد زیر طراحی کرد:
نرخ جریان
ویسکوزیته سیال
بار حرارتی
افت فشار
دمای ورودی/خروجی
فشار عملیاتی
قطر لوله
هر سیستم خنک کننده صنعتی نمی تواند از کویل استاندارد استفاده کند.
ما کویل های مبدل حرارتی سفارشی را بر اساس نقشه های مشتری، اجزای موجود، مشخصات تجهیزات و شرایط عملیاتی ارائه می دهیم.
گزینه های سفارشی سازی عبارتند از:
طول کلی سیم پیچ
عرض سیم پیچ
ارتفاع کویل
قطر لوله
ضخامت دیواره لوله
فاصله لوله
تعداد ردیف ها
تعداد مدارها
مواد لوله
مواد هدر
مواد قاب
قطر هدر
اندازه اتصال
محل اتصال
جهت اتصال
براکت های نصب
درمان سطحی
این باعث می شود کویل هم برای تجهیزات جدید و هم برای کاربردهای جایگزین مناسب باشد.
یک سیم پیچ جایگزین باید با توجه به ابعاد فیزیکی و عملکرد حرارتی انتخاب شود.
صرفاً مطابقت با اندازه خارجی سیم پیچ اصلی ممکن است عملکرد معادل را تضمین نکند.
هنگام تعویض سیم پیچ موجود، موارد زیر را در نظر بگیرید:
ظرفیت اصلی انتقال حرارت
نوع سیال
نرخ جریان
دمای ورودی
دمای خروجی
فشار عملیاتی
قطر لوله
تعداد مدارها
تعداد ردیف ها
اندازه اتصال
جهت نصب
سازگاری مواد
اگر سیم پیچ سازنده اصلی متوقف شود، ممکن است یک جایگزین سفارشی از اندازه گیری های سیم پیچ موجود و پارامترهای عملیاتی ایجاد شود.
لوله مسی هدایت حرارتی عالی را فراهم می کند و می تواند از تبادل حرارتی کارآمد پشتیبانی کند.
برای کاربردهایی که فضای نصب محدود است، می توان چندین لوله را در یک مجموعه فشرده مرتب کرد.
اندازه لوله، ترتیب مدار، ابعاد و اتصالات را می توان سفارشی کرد.
هدرهای سفارشی و چیدمان نصب به سیم پیچ اجازه می دهد تا با تجهیزات موجود سازگار شود.
سیم پیچ را می توان با توجه به نمونه اصلی، نقشه یا مشخصات تجهیزات تولید کرد.
مس، فولاد ضد زنگ و سایر مواد مناسب را می توان بسته به کاربرد در نظر گرفت.
انتخاب مواد لوله مناسب برای عملکرد طولانی مدت ضروری است.
| مواد | مزیت اصلی | ملاحظات معمولی |
| مس | هدایت حرارتی عالی | شیمی سیالات و آب باید با هم سازگار باشند |
| فولاد ضد زنگ 304 | مقاومت در برابر خوردگی خوب | محیط های صنعتی عمومی |
| فولاد ضد زنگ 316 | مقاومت در برابر خوردگی افزایش یافته است | محیطهای آب/فرآیند سختتر |
| سایر آلیاژها | مقاومت تخصصی | مهندسی کاربردی خاص |
رساناترین ماده برای هر کاربرد لزوما بهترین انتخاب نیست. خوردگی، فشار، دما، شیمی سیال، هزینه و الزامات نگهداری باید در نظر گرفته شوند.
هنگامی که به عنوان یک اواپراتور یا کندانسور تبرید استفاده می شود، سیم پیچ باید به طور خاص برای مدار مبرد طراحی شود.
پارامترهای مهم عبارتند از:
نوع مبرد
فشار کاری مبرد
دمای تبخیر
دمای تراکم
جریان مبرد
سوپر گرما
ساب کولینگ
قطر لوله
ترتیب مدار
ظرفیت انتقال حرارت
سیم پیچی که برای سرویس تبرید در نظر گرفته شده است را نباید بدون تایید فشار و مبرد مورد نیاز آن با سیم پیچ استاندارد آب خنک کننده قابل تعویض دانست.
محلول های آب و گلیکول معمولاً از طریق کویل های خنک کننده صنعتی به گردش در می آیند.
برای این کاربردها، طراحی سیم پیچ باید موارد زیر را در نظر بگیرد:
غلظت مایعات
ویسکوزیته
نرخ جریان
الزامات حفاظت در برابر یخ زدگی
پتانسیل خوردگی
افت فشار
دمای عملیاتی
غلظتهای بالاتر گلیکول میتواند ویسکوزیته و افت فشار را افزایش دهد که ممکن است ترتیب مدار مورد نیاز و ظرفیت پمپ را تحت تأثیر قرار دهد.
تعمیر و نگهداری منظم به حفظ راندمان انتقال حرارت کمک می کند.
آلودگی، گرد و غبار، رسوبات، رسوبات بیولوژیکی، خوردگی و آسیب فیزیکی را بررسی کنید.
لوله ها، سربرگ ها، اتصالات و اتصالات را از نظر علائم نشتی بررسی کنید.
افزایش غیرمنتظره افت فشار می تواند نشان دهنده انسداد داخلی یا رسوب باشد.
دمای ورودی و خروجی را در شرایط عادی کار مقایسه کنید. تغییرات ممکن است نشان دهنده رسوب یا کاهش جریان باشد.
روش های تمیز کردن باید با مواد لوله و قاب سازگار باشد. نیروی مکانیکی بیش از حد یا مواد شیمیایی تهاجمی می تواند به سیم پیچ آسیب برساند.
برای سیستم های آب خنک، تصفیه آب مناسب می تواند به کاهش:
مقیاس
خوردگی
رشد بیولوژیکی
رسوب
رسوب کردن
برای سریعترین نقل قول، مشتریان می توانند ارائه دهند:
عکس های کویل موجود
مدل تجهیزات
سازنده اصلی
ابعاد سیم پیچ موجود
قطر لوله
تعداد ردیف ها
تعداد مدارها
ابعاد سربرگ
اتصال ورودی
اتصال پریز
نوع سیال
نرخ جریان
دمای ورودی
دمای خروجی
فشار عملیاتی
مقدار مورد نیاز
یک عکس مانند تصویر نشان داده شده می تواند به شناسایی ساختار کلی سیم پیچ کمک کند، در حالی که ابعاد و پارامترهای عملیاتی برای مهندسی دقیق مورد نیاز است.
یک کویل صنعتی قابل اعتماد باید در طول ساخت تحت بررسی های کیفیت مناسب قرار گیرد.
موارد معمولی کنترل کیفیت عبارتند از:
بازرسی ابعادی
بازرسی شکل دهی لوله
بازرسی سربرگ
بازرسی مشترک
تأیید مدار
تست نشتی
تست فشار در صورت لزوم
بازرسی اتصال
بازرسی نهایی بصری
الزامات آزمایش باید مطابق با خدمات مورد نظر و استانداردهای مهندسی قابل اجرا ایجاد شود.
ما راه حل های مبدل حرارتی کویل سفارشی سازگار با OEM و پس از فروش را برای تجهیزات صنعتی ارائه می دهیم.
خدمات ما برای مشتریانی که نیاز دارند مناسب است:
تعویض کویل های خنک کننده
کویل های برج خنک کننده مدار بسته
کویل های مبدل حرارتی صنعتی
کویل های HVAC
کویل های تبرید
کویل های خنک کننده را پردازش کنید
کویل های لوله مسی سفارشی
کویل های خنک کننده فولاد ضد زنگ
کویل های جایگزین تجهیزات منسوخ شده
چه نقشه فنی داشته باشید و چه فقط یک عکس کویل و ابعاد موجود، ما می توانیم اطلاعات موجود را ارزیابی کرده و الزامات ساخت مناسب را تعیین کنیم.
تمرکز ما بر روی ارائه اجزای انتقال حرارت است که با نیازهای واقعی تجهیزات مشتری مطابقت دارد.
سیم پیچ را می توان به تناسب فضای نصب موجود تولید کرد.
پیکربندی های مس و فولاد ضد زنگ را می توان بر اساس محیط عملیاتی در نظر گرفت.
کویل های جایگزین را می توان با توجه به ابعاد و مشخصات اصلی توسعه داد.
راه حل های کویل ما را می توان برای برج های خنک کننده، HVAC، تبرید، خنک کننده فرآیند و سایر سیستم های حرارتی تطبیق داد.
ارائه پارامترهای عملیاتی به سیم پیچ اجازه می دهد تا بر اساس نیازهای حرارتی و هیدرولیکی به جای ابعاد به تنهایی انتخاب شود.
این یک مبدل حرارتی لوله ای است که از لوله های مسی برای انتقال حرارت بین سیال داخل لوله ها و سیال یا هوای دیگر در خارج از لوله ها استفاده می کند.
مس دارای رسانایی حرارتی بالا، ویژگی های شکل دهی خوب و استفاده گسترده در تجهیزات HVAC و تبرید است.
بله. قاب ها، سربرگ ها، تکیه گاه ها و سایر اجزای فولاد ضد زنگ را می توان برای کاربردهای صنعتی مناسب مشخص کرد.
بله. یک سیم پیچ با طراحی مناسب می تواند در برج های خنک کننده مدار بسته و خنک کننده های سیال تبخیری استفاده شود.
یک عکس میتواند به شناسایی پیکربندی کلی کمک کند، اما ابعاد و اطلاعات عملیاتی معمولاً برای تولید یک جایگزین از نظر فنی معادل مورد نیاز است.
بله. ابعاد کلی، قطر لوله، فاصله لوله، تعداد ردیف ها، پیکربندی مدار، سربرگ ها، اتصالات و ترتیبات نصب را می توان سفارشی کرد.
بله. زمانی که مقاومت در برابر خوردگی، مقاومت مکانیکی یا سازگاری با سیال فرآیند مهمتر از حداکثر هدایت حرارتی باشد، می توان لوله های فولادی ضد زنگ را انتخاب کرد.
بار حرارتی، نوع سیال، سرعت جریان، دمای ورودی/خروجی، فشار عملیاتی، شرایط محیط خنک کننده، افت فشار مجاز و فضای نصب موجود مهم هستند.
یک سیم پیچ را می توان برای سرویس تبرید مهندسی کرد، اما مبرد، درجه فشار، آرایش مدار و الزامات طراحی قابل اجرا باید قبل از ساخت تأیید شود.
به دنبال تولید کننده مبدل حرارتی کویل، تامین کننده مبدل حرارتی لوله مسی، کویل خنک کننده فولادی ضد زنگ، کویل خنک کننده صنعتی یا سیم پیچ برج خنک کننده جایگزین?
خود را برای ما ارسال کنید نقشه سیم پیچ، ابعاد، مدل تجهیزات، پارامترهای عملیاتی یا عکس محصول .
ما می توانیم راه حل های سفارشی برای:
خنک کننده صنعتی
برج های خنک کننده مدار بسته
تهویه مطبوع
تبرید
پمپ های حرارتی
خنک سازی فرآیند
خنک کننده آب و گلیکول
سیستم های انتقال حرارت صنعتی
برای ارزیابی فنی، مشخصات سفارشی، راه حل های جایگزین سیم پیچ و نقل قول، همین امروز با ما تماس بگیرید
مبدل حرارتی کویل لوله مسی یک قطعه انتقال حرارت فشرده و کارآمد است که برای سرمایش صنعتی، تهویه مطبوع، تبرید، پمپ حرارتی، خنک کننده فرآیند و سیستم های مدیریت حرارتی سفارشی طراحی شده است.
