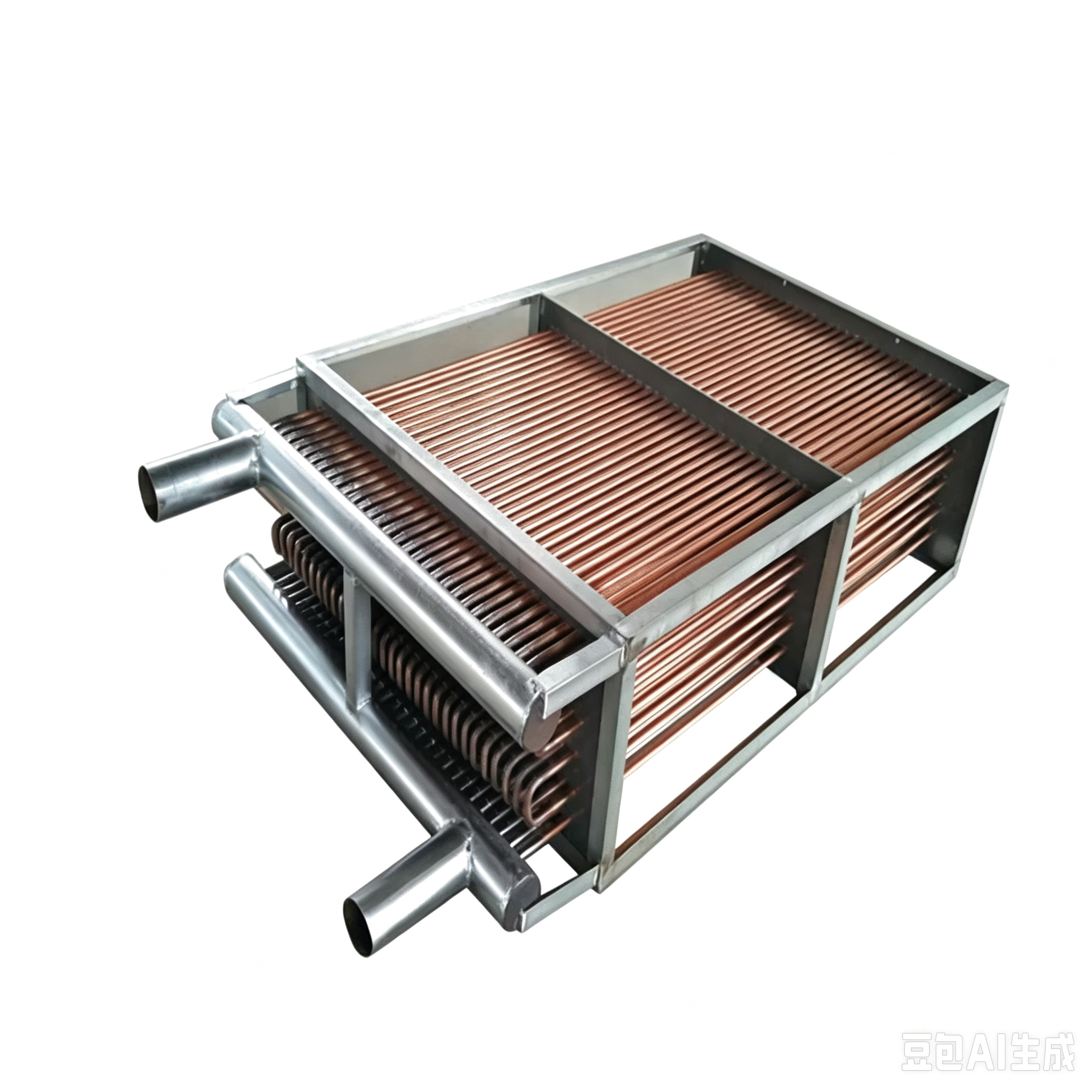

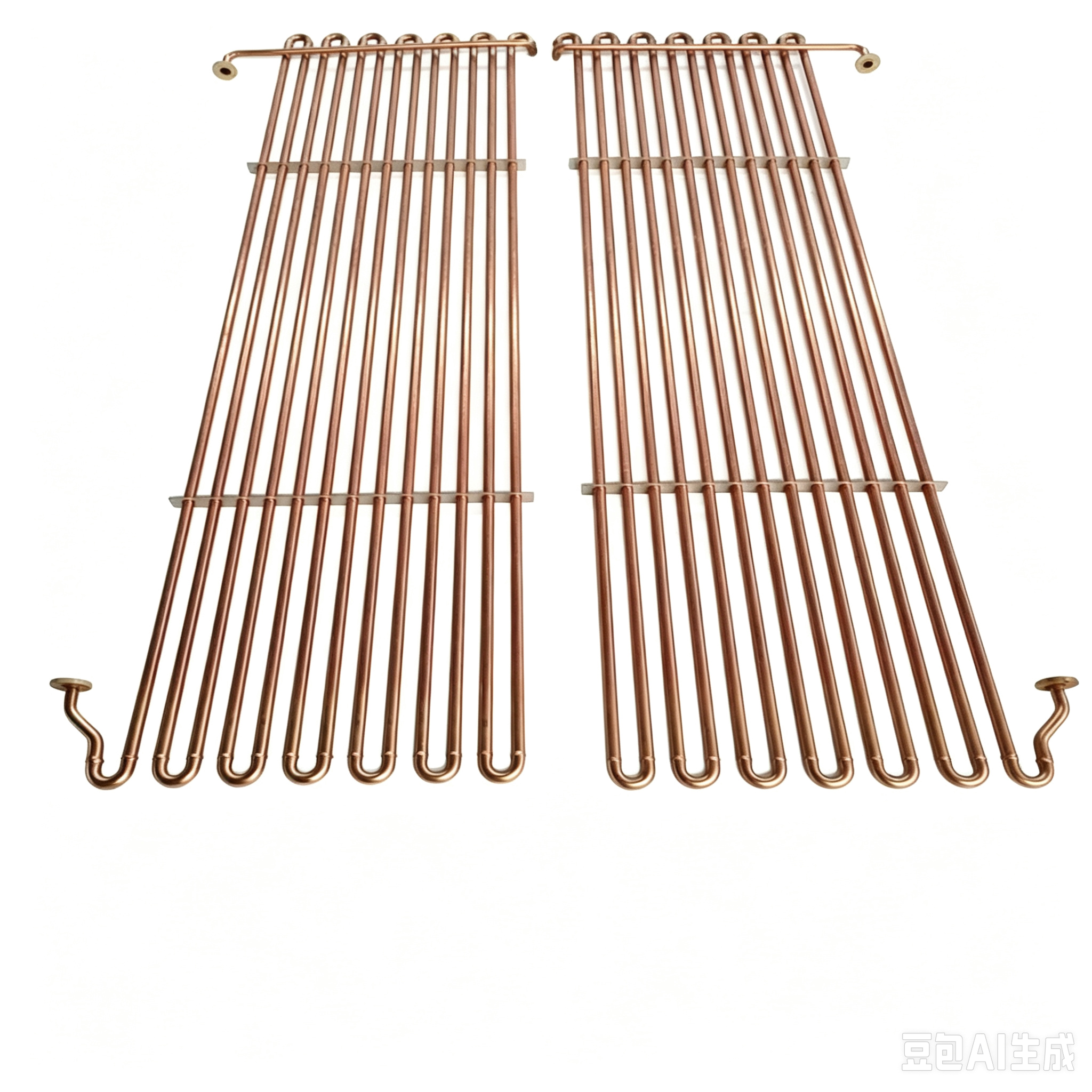

Copper Tube Coil Heat Exchanger | Industrial Cooling Coil

Copper Tube Stainless Steel Frame Coil Heat Exchanger para sa Industrial Cooling

Pangkalahatang-ideya ng Produkto

Mga Highlight ng Produkto

• Mataas na thermal conductivity tanso tubing

• Compact na multi-row coil na disenyo

• Mahusay na paglipat ng init

• Hindi kinakalawang na asero frame at mga bahagi na magagamit

• Maramihang mga pagsasaayos ng circuit

• Custom na diameter ng tubo at espasyo

• Pasadyang inlet at outlet na koneksyon

• Angkop para sa tubig, glycol, nagpapalamig, at iba pang katugmang likido

• Angkop para sa pang-industriya na paglamig at pagpainit

• Available bilang kapalit na tugma sa OEM

• Available ang mga custom na dimensyon

• Angkop para sa mga bagong kagamitan at mga proyekto ng retrofit




Mga Detalye ng Copper Tube Coil Heat Exchanger

ng Item	Detalye
Pangalan ng Produkto	Copper Tube Coil Heat Exchanger
Uri ng Produkto	Tubular Heat Exchanger Coil
Materyal na tubo	Copper / Stainless Steel / Customized
Materyal na Frame	Hindi kinakalawang na asero / Customized
Materyal ng Header	Hindi kinakalawang na Steel / Copper / Customized
Pag-aayos ng tubo	Parallel / Serpentine / Multi-Circuit
Diameter ng tubo	Customized
Kapal ng Tube Wall	Customized
Bilang ng Mga Hanay	Customized
Configuration ng Circuit	Customized
Mga Sukat ng Coil	Customized
Fluid	Tubig / Glycol / Refrigerant / Process Fluid
Laki ng Koneksyon	Customized
Paglipat ng init	Liquid-to-Liquid / Liquid-to-Air / Refrigeration
Aplikasyon	Industrial Cooling / HVAC / Refrigeration / Process Cooling
Pag-install	Customized
Paggawa	OEM / Kapalit / Custom

Tandaan: Ang mga panghuling detalye ay dapat matukoy ayon sa kinakailangang kapasidad ng paglamig, uri ng likido, rate ng daloy, temperatura ng pumapasok at labasan, presyon ng pagpapatakbo, pagbaba ng presyon, kimika ng tubig, at magagamit na espasyo sa pag-install.

Ano ang Coil Heat Exchanger?

Ang coil heat exchanger ay isang tubular heat-transfer device na naglilipat ng thermal energy sa pagitan ng dalawang fluid o sa pagitan ng fluid at hangin.

Ang gumaganang likido ay dumadaloy sa mga panloob na tubo habang ang init ay gumagalaw sa dingding ng tubo patungo sa nakapalibot na daluyan.

Depende sa system, ang coil ay maaaring magsagawa ng ilang mga function:

• Paglamig ng isang proseso ng likido

• Pag-init ng tubig

• Paglamig ng hangin

• Pag-init ng hangin

• Pagsingaw ng nagpapalamig

• Condensing nagpapalamig

• Paglamig ng glycol

• Paglilipat ng init sa pagitan ng mga closed-loop na likido

Ang compact coil construction ay ginagawang partikular na kapaki-pakinabang ang ganitong uri ng heat exchanger kung saan ang pagganap ng heat-transfer at espasyo sa pag-install ay mahalagang mga pagsasaalang-alang.

Bakit Gumamit ng Copper Tubes sa isang Heat Exchanger?

Ang tanso ay isa sa mga pinaka-karaniwang ginagamit na materyales para sa heat-transfer tubing dahil sa mahusay na thermal conductivity nito.

Napakahusay na Heat Transfer

Ang tanso ay mahusay na naglilipat ng init sa pamamagitan ng dingding ng tubo, na ginagawa itong angkop para sa mga compact na disenyo ng heat exchanger.

Magandang Katangian ng Paggawa

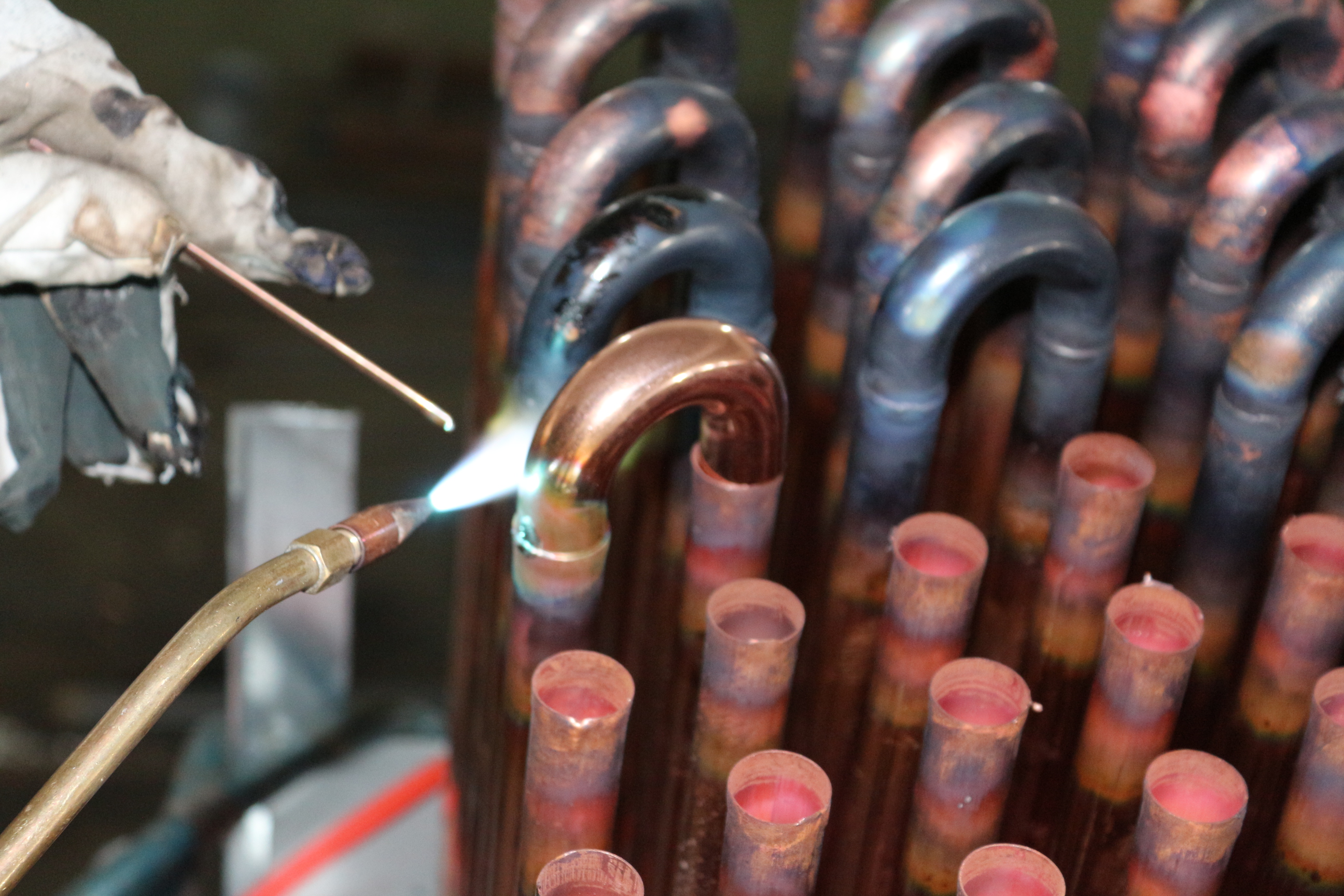

Ang mga tubing na tanso ay maaaring baluktot, mabuo, i-braz, at tipunin sa kumplikadong mga pagsasaayos ng coil.

Disenyo ng Compact Coil

Ang mataas na thermal conductivity ay nagbibigay-daan sa mga inhinyero na makamit ang kinakailangang heat-transfer duty sa loob ng medyo compact coil.

HVAC at Refrigeration Compatibility

Ang copper tubing ay malawakang ginagamit sa HVAC at refrigeration equipment at maaaring i-engineered para sa mga angkop na refrigerant at operating pressures.

Gayunpaman, ang tanso ay hindi angkop para sa bawat likido o kimika ng tubig. Dapat palaging suriin ang pagiging tugma ng materyal bago pumili ng coil-tube coil.

Mga Bahagi ng Hindi kinakalawang na Asero para sa mga Industrial Application

Para sa mga pang-industriyang paglamig na aplikasyon, hindi kinakalawang na asero ay maaaring isama sa istraktura ng heat exchanger.

Depende sa mga kinakailangan, hindi kinakalawang na asero ay maaaring gamitin para sa:

• Coil frame

• Mga bracket ng suporta

• Mga header

• Manifolds

• Mga koneksyon

• Mga pagtitipon ng tubo

• Mga bahagi ng pag-mount

Maaaring kabilang sa mga karaniwang grado ang 304 hindi kinakalawang na asero at 316 na hindi kinakalawang na asero , napapailalim sa kapaligiran ng pagpapatakbo.

Ang 316 na hindi kinakalawang na asero ay maaaring mas gusto sa ilang mga aplikasyon na kinasasangkutan ng mas agresibong pagkakalantad sa tubig o klorido, bagaman ang naaangkop na materyal ay dapat matukoy mula sa aktwal na mga kondisyon ng kemikal.

Industrial Cooling Coil Application

Ang customized na coil heat exchanger na ito ay maaaring gamitin sa malawak na hanay ng mga pang-industriya at komersyal na thermal system.

Pang-industriya na Prosesong Paglamig

Maaaring alisin ng coil ang init mula sa mga likidong proseso, makinarya, kagamitan sa produksyon, at mga closed-loop system.

HVAC Systems

Ang mga coils ay maaaring idisenyo para sa pinalamig na tubig o mainit na tubig na mga aplikasyon sa air-conditioning at kagamitan sa bentilasyon.

Pagpapalamig

Ang angkop na mga configuration ng coil ay maaaring idisenyo para sa mga sistema ng pagpapalamig kung saan ang materyal ng tubo, rating ng presyon, compatibility ng nagpapalamig, at pag-aayos ng circuit ay nakakatugon sa mga kinakailangan ng system.

Mga Sistema ng Heat Pump

Ang coil ay maaaring i-engineered bilang isang heat-transfer component para sa customized na heat pump na mga application.

Closed-Loop Paglamig

Ang isang coil heat exchanger ay maaaring magbigay ng hindi direktang paglamig habang pinapanatili ang proseso ng fluid na nakahiwalay mula sa panlabas na cooling medium.

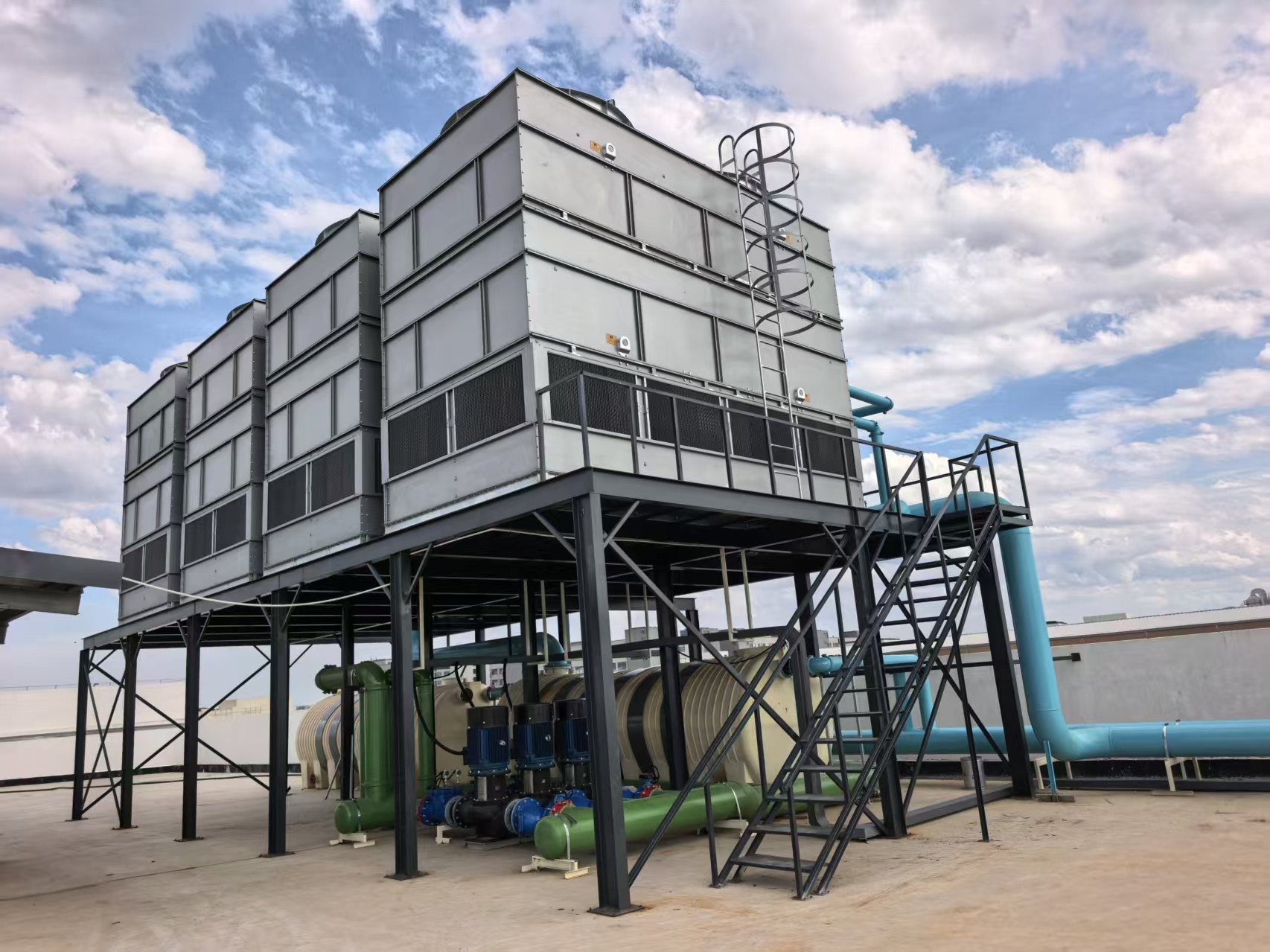

Mga Closed-Circuit Cooling Towers

Maaaring gamitin ang mga coils bilang heat-transfer surface sa closed-circuit evaporative cooling equipment.

Mga Industriya ng Kemikal at Proseso

Maaaring tukuyin ang mga sangkap na hindi kinakalawang na asero kung saan mahalaga ang paglaban sa kaagnasan at pagkakatugma ng materyal.

Enerhiya at Kagamitang Pang-industriya

Ang mga customized na coils ay maaaring isama sa auxiliary cooling, heat recovery, at thermal management system.

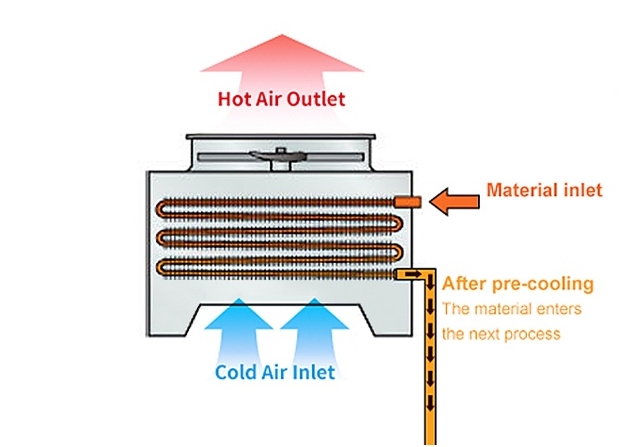

Coil Heat Exchanger para sa Closed-Circuit Cooling Towers

Ang isang mahalagang aplikasyon para sa ganitong uri ng heat exchanger ay ang closed-circuit cooling tower.

Hindi tulad ng isang bukas na cooling tower, kung saan ang proseso ng tubig ay direktang nakalantad sa cooling tower na kapaligiran, pinapanatili ng closed-circuit system ang proseso ng fluid sa loob ng isang heat exchanger coil.

Ang prinsipyo ng pagpapatakbo ay:

Hot Process Fluid → Coil → Heat Transfer → Cooled Process Fluid

Samantala:

Cooling Water → Coil Surface → Airflow → Evaporation → Heat Rejection

Ang paghihiwalay sa pagitan ng process fluid at cooling water ay maaaring makatulong na mabawasan ang kontaminasyon at mapanatili ang kalidad ng process fluid.

Ang eksaktong configuration ng coil ay dapat piliin ayon sa kinakailangang thermal capacity, fluid flow rate, cooling-water condition, at fan/airflow na katangian ng cooling tower.

Multi-Row Coil Design

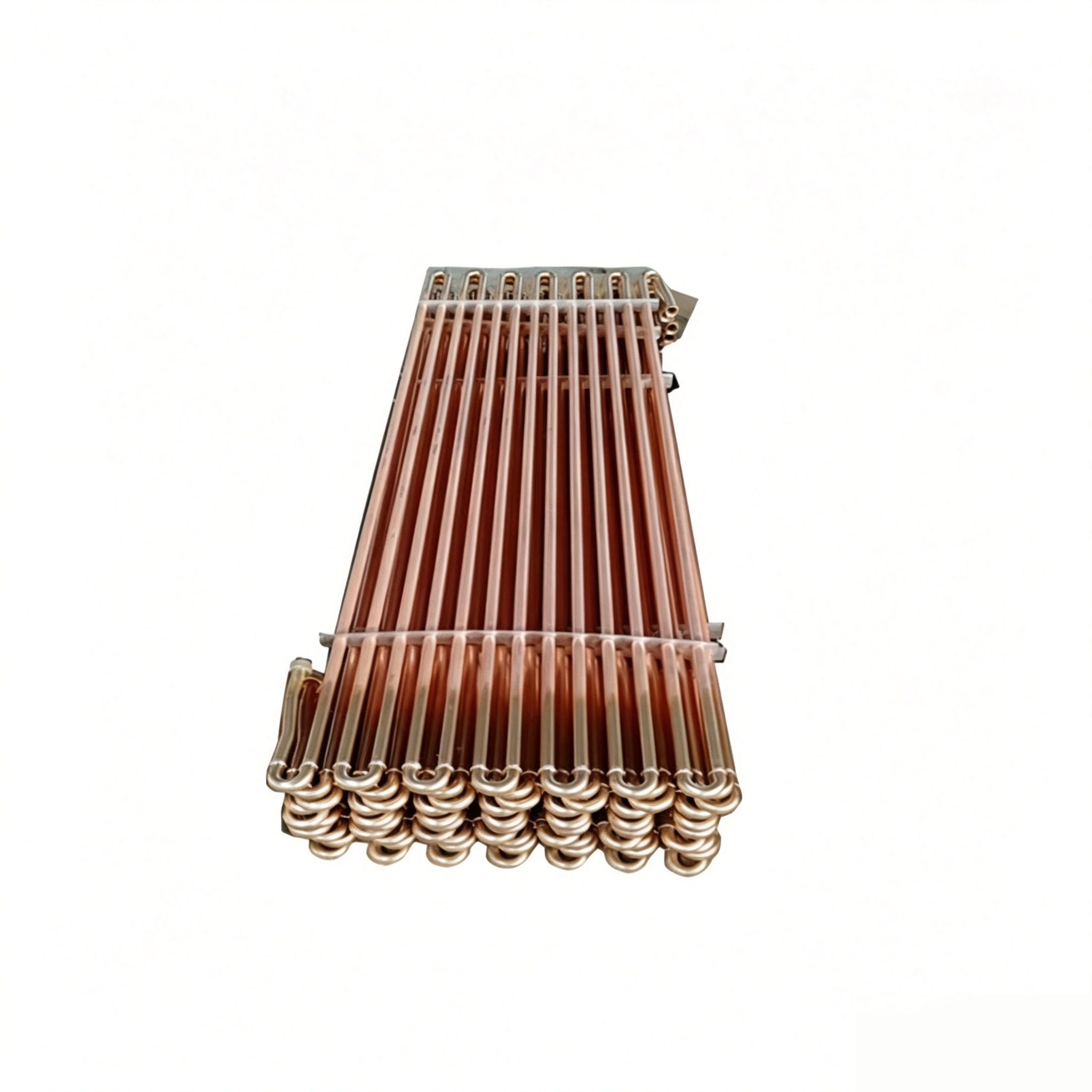

Ang nakalarawang heat exchanger ay gumagamit ng maramihang malapit na nakaayos na mga tubo upang lumikha ng isang malaking ibabaw ng init-transfer.

Ang isang multi-row na configuration ay maaaring magbigay ng mas mataas na heat-transfer area sa loob ng isang compact footprint.

Gayunpaman, ang pagdaragdag ng mga row ay maaari ding makaimpluwensya sa:

• Pagbaba ng presyon sa gilid ng hangin

• Pagbaba ng presyon sa gilid ng likido

• Bilis ng hangin

• Bilis ng tubig

• Heat-transfer koepisyent

• Paglilinis ng accessibility

Samakatuwid, ang bilang ng mga hilera ay dapat piliin batay sa kumpletong disenyo ng thermal sa halip na i-maximize lamang ang bilang ng mga tubo.

Customized Circuit Configuration

Ang panloob na pag-aayos ng circuit ay isa sa pinakamahalagang aspeto ng disenyo ng coil.

Ang isang coil ay maaaring gawin na may iba't ibang mga pagsasaayos ng circuit depende sa kinakailangang daloy ng rate at pagbaba ng presyon.

Single Circuit

Ang isang simpleng path ng daloy ay maaaring maging angkop para sa ilang mga application na mababa ang daloy.

Multi-Circuit

Maaaring ipamahagi ng maramihang parallel circuit ang fluid sa pamamagitan ng ilang mga tube path at maaaring mabawasan ang pagbaba ng presyon para sa mga application na mas mataas ang daloy.

Serpentine Circuit

Ang isang serpentine arrangement ay lumilikha ng tuluy-tuloy na landas ng daloy sa maraming seksyon ng coil.

Customized Circuit

Para sa mga pang-industriyang aplikasyon, ang circuit ay maaaring idisenyo ayon sa:

• Rate ng daloy

• Lagkit ng likido

• Pagkarga ng init

• Pagbaba ng presyon

• Temperatura ng inlet/outlet

• Presyon sa pagpapatakbo

• Diametro ng tubo




Custom Coil Heat Exchanger Manufacturing

Hindi lahat ng pang-industriya na sistema ng paglamig ay maaaring gumamit ng isang karaniwang coil.

Nag-aalok kami ng mga customized na heat exchanger coil batay sa mga guhit ng customer, mga kasalukuyang bahagi, mga detalye ng kagamitan, at mga kondisyon ng pagpapatakbo.

Kasama sa mga pagpipilian sa pagpapasadya ang:

• Pangkalahatang haba ng coil

• Lapad ng coil

• Taas ng coil

• Diametro ng tubo

• Kapal ng pader ng tubo

• Spacing ng tubo

• Bilang ng mga hilera

• Bilang ng mga circuit

• Tubong materyal

• Materyal ng header

• Materyal sa frame

• diameter ng header

• Laki ng koneksyon

• Lokasyon ng koneksyon

• Direksyon ng koneksyon

• Mga mounting bracket

• Paggamot sa ibabaw

Ginagawa nitong angkop ang coil para sa parehong mga bagong kagamitan at mga kapalit na aplikasyon.

Custom na Kapalit na Heat Exchanger Coil

Ang isang kapalit na coil ay dapat mapili ayon sa parehong pisikal na sukat at thermal performance.

Ang simpleng pagtutugma sa panlabas na laki ng orihinal na coil ay maaaring hindi magagarantiya ng katumbas na pagganap.

Kapag pinapalitan ang isang umiiral na coil, isaalang-alang ang:

1. Orihinal na kapasidad ng paglipat ng init

2. Uri ng likido

3. Rate ng daloy

4. Temperatura ng pumapasok

5. Temperatura sa labasan

6. Presyon sa pagpapatakbo

7. Diametro ng tubo

8. Bilang ng mga circuit

9. Bilang ng mga hilera

10. Laki ng koneksyon

11. Oryentasyon ng pag-install

12. Pagkakatugma ng materyal

Kung itinigil ang coil ng orihinal na manufacturer, maaaring gumawa ng custom na kapalit mula sa mga kasalukuyang sukat ng coil at operating parameter.

Mga Bentahe ng Customized Coil Heat Exchanger

Mataas na Heat-Transfer Efficiency

Ang copper tubing ay nagbibigay ng mahusay na thermal conductivity at maaaring suportahan ang mahusay na pagpapalitan ng init.

Space-Saving Construction

Maaaring ayusin ang maraming tubo sa isang compact na pagpupulong para sa mga application kung saan limitado ang espasyo sa pag-install.

Flexible na Disenyo

Ang laki ng tubo, pag-aayos ng circuit, mga sukat, at mga koneksyon ay maaaring i-customize.

Madaling Pagsasama

Ang mga customized na header at mounting arrangement ay nagpapahintulot sa coil na maiangkop sa mga kasalukuyang kagamitan.

Potensyal na Pagpapalit ng OEM

Ang coil ay maaaring gawin ayon sa orihinal na sample, drawing, o detalye ng kagamitan.

Materyal na Flexibility

Maaaring isaalang-alang ang tanso, hindi kinakalawang na asero, at iba pang angkop na materyales depende sa aplikasyon.

Pagpili ng Materyal ng Coil Heat Exchanger

Ang pagpili ng tamang materyal ng tubo ay mahalaga para sa pangmatagalang pagganap.

materyal	Pangunahing Kalamangan	Karaniwang Pagsasaalang-alang
tanso	Napakahusay na thermal conductivity	Dapat magkatugma ang kimika ng likido at tubig
Hindi kinakalawang na asero 304	Magandang paglaban sa kaagnasan	Pangkalahatang pang-industriyang kapaligiran
Hindi kinakalawang na asero 316	Pinahusay na paglaban sa kaagnasan	Mas hinihingi ang tubig/prosesong kapaligiran
Iba pang Alloys	Espesyal na paglaban	Engineering na tukoy sa aplikasyon

Ang pinaka thermally conductive na materyal ay hindi palaging ang pinakamahusay na pagpipilian para sa bawat aplikasyon. Ang kaagnasan, presyon, temperatura, kimika ng likido, gastos, at mga kinakailangan sa pagpapanatili ay dapat isaalang-alang lahat.

Heat Exchanger Coil para sa Refrigeration

Kapag ginamit bilang refrigeration evaporator o condenser, ang coil ay dapat na partikular na idinisenyo para sa refrigerant circuit.

Kabilang sa mga mahahalagang parameter ang:

• Uri ng nagpapalamig

• Presyon ng pagpapatakbo ng nagpapalamig

• Temperatura ng pagsingaw

• Temperatura ng kondensasyon

• Daloy ng nagpapalamig

• Sobrang init

• Subcooling

• Diametro ng tubo

• Pag-aayos ng circuit

• Kapasidad sa paglipat ng init

Ang isang coil na inilaan para sa serbisyo ng pagpapalamig ay hindi dapat ituring na maaaring palitan ng isang karaniwang water cooling coil nang hindi kinukumpirma ang presyon nito at mga kinakailangan sa nagpapalamig.

Heat Exchanger Coil para sa Tubig at Glycol

Ang mga solusyon sa tubig at glycol ay karaniwang ipinapaikot sa pamamagitan ng mga industrial cooling coil.

Para sa mga application na ito, ang disenyo ng coil ay dapat isaalang-alang ang:

• Konsentrasyon ng likido

• Lagkit

• Rate ng daloy

• Mga kinakailangan sa proteksyon ng freeze

• Potensyal ng kaagnasan

• Pagbaba ng presyon

• Temperatura ng pagpapatakbo

Ang mas mataas na konsentrasyon ng glycol ay maaaring magpapataas ng lagkit at pagbaba ng presyon, na maaaring makaapekto sa kinakailangang pag-aayos ng circuit at kapasidad ng bomba.

Paglilinis at Pagpapanatili ng Coil

Ang regular na pagpapanatili ay nakakatulong na mapanatili ang kahusayan sa paglipat ng init.

Suriin ang Coil Surface

Suriin kung may dumi, alikabok, sukat, biological na deposito, kaagnasan, at pisikal na pinsala.

Suriin kung may Leakage

Siyasatin ang mga tubo, header, joint, at koneksyon para sa mga palatandaan ng pagtagas.

Subaybayan ang Pagbaba ng Presyon

Ang isang hindi inaasahang pagtaas sa pagbaba ng presyon ay maaaring magpahiwatig ng panloob na pagbara o fouling.

Subaybayan ang Pagganap ng Temperatura

Paghambingin ang mga temperatura ng pumapasok at labasan sa panahon ng normal na kondisyon ng pagpapatakbo. Ang mga pagbabago ay maaaring magpahiwatig ng fouling o pagbawas ng daloy.

Linisin nang Maingat

Ang mga paraan ng paglilinis ay dapat na tugma sa mga materyales ng tubo at frame. Ang sobrang mekanikal na puwersa o mga agresibong kemikal ay maaaring makapinsala sa coil.

Panatilihin ang Kalidad ng Tubig

Para sa mga water-cooled system, maaaring makatulong ang naaangkop na paggamot sa tubig na mabawasan ang:

• Scale

• Kaagnasan

• Biyolohikal na paglaki

• Latak

• Fouling




Impormasyon na Kinakailangan para sa isang Kapalit na Coil

Para sa pinakamabilis na panipi, maaaring magbigay ang mga customer ng:

• Mga kasalukuyang larawan ng coil

• Modelo ng kagamitan

• Orihinal na tagagawa

• Mga kasalukuyang sukat ng coil

• Diametro ng tubo

• Bilang ng mga hilera

• Bilang ng mga circuit

• Mga sukat ng header

• Koneksyon sa pasukan

• Koneksyon sa labasan

• Uri ng likido

• Rate ng daloy

• Temperatura ng pumapasok

• Temperatura sa labasan

• Presyon sa pagpapatakbo

• Kinakailangang dami

Ang isang larawang tulad ng ipinakita ay maaaring makatulong na matukoy ang pangkalahatang konstruksyon ng coil, habang ang mga sukat at operating parameter ay kailangan para sa tumpak na engineering.

Kontrol sa Kalidad

Ang isang maaasahang industrial coil ay dapat sumailalim sa naaangkop na mga pagsusuri sa kalidad sa panahon ng pagmamanupaktura.

Kasama sa karaniwang mga item sa pagkontrol sa kalidad ang:

• Dimensional na inspeksyon

• Inspeksyon sa pagbuo ng tubo

• Inspeksyon ng header

• Pinagsamang inspeksyon

• Pag-verify ng circuit

• Pagsubok sa pagtagas

• Pagsusuri ng presyon kung saan naaangkop

• Inspeksyon ng koneksyon

• Panghuling visual na inspeksyon

Ang mga kinakailangan sa pagsubok ay dapat itatag ayon sa nilalayon na serbisyo at naaangkop na mga pamantayan sa engineering.

OEM at Aftermarket Heat Exchanger Coil Supplier

Nagbibigay kami ng mga custom na OEM-compatible at aftermarket coil heat exchanger solution para sa pang-industriyang kagamitan.

Ang aming serbisyo ay angkop para sa mga customer na nangangailangan ng:

• Pagpapalit ng mga cooling coil

• Closed-circuit cooling tower coils

• Industrial heat exchanger coils

• HVAC coils

• Refrigeration coils

• Iproseso ang mga cooling coils

• Mga pasadyang coils tube coils

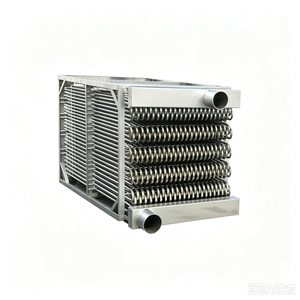

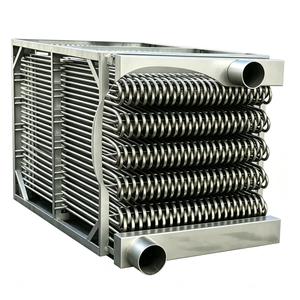

• Hindi kinakalawang na asero cooling coils

• Mga lipas na kagamitan sa pagpapalit ng mga coil

Kung mayroon kang teknikal na pagguhit o isang umiiral na larawan at sukat ng coil, maaari naming suriin ang magagamit na impormasyon at matukoy ang naaangkop na mga kinakailangan sa pagmamanupaktura.

Bakit Pumili ng Aming Custom Coil Heat Exchanger?

Nakatuon kami sa pagbibigay ng mga bahagi ng heat-transfer na tumutugma sa aktwal na mga kinakailangan ng kagamitan ng customer.

Mga Customized na Dimensyon

Ang coil ay maaaring gawin upang magkasya sa umiiral na espasyo sa pag-install.

Flexible na Materyales

Maaaring isaalang-alang ang mga configuration ng tanso at hindi kinakalawang na asero batay sa operating environment.

OEM-Compatible na Disenyo

Ang mga kapalit na coils ay maaaring mabuo ayon sa orihinal na mga sukat at mga pagtutukoy.

Mga Aplikasyon sa Industriya

Ang aming mga coil solution ay maaaring iakma para sa mga cooling tower, HVAC, refrigeration, process cooling, at iba pang thermal system.

Suporta sa Engineering

Ang pagbibigay ng mga operating parameter ay nagbibigay-daan sa coil na mapili batay sa mga kinakailangan sa thermal at hydraulic kaysa sa mga sukat lamang.

Mga Madalas Itanong

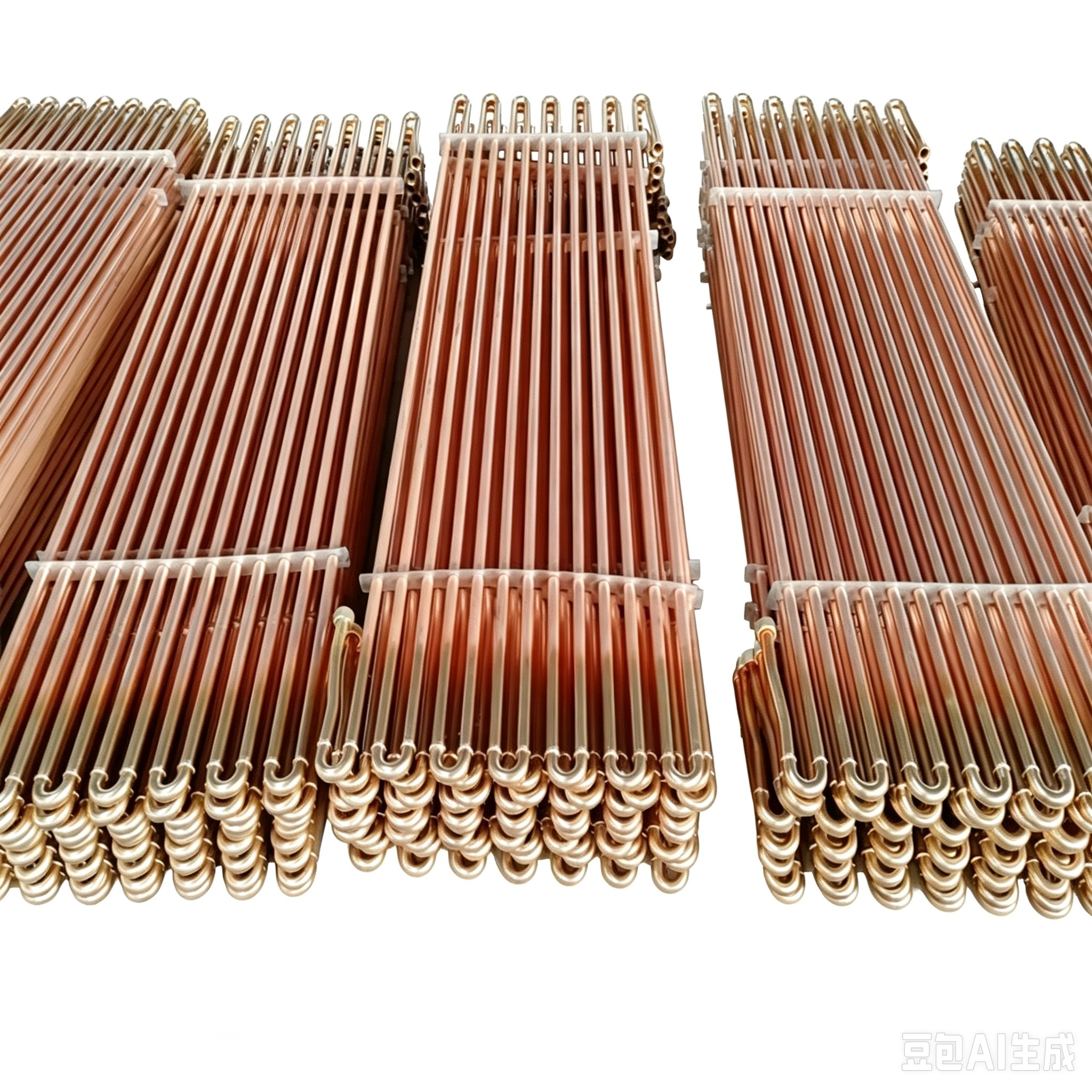

Ano ang isang copper tube coil heat exchanger?

Ito ay isang tubular heat exchanger na gumagamit ng mga tubong tanso upang maglipat ng init sa pagitan ng likido sa loob ng mga tubo at isa pang likido o hangin sa labas ng mga tubo.

Bakit karaniwang ginagamit ang tanso sa mga heat exchanger coils?

Ang tanso ay may mataas na thermal conductivity, mahusay na mga katangian ng pagbuo, at malawak na paggamit sa HVAC at kagamitan sa pagpapalamig.

Maaari bang gawin ang frame mula sa hindi kinakalawang na asero?

Oo. Ang mga hindi kinakalawang na asero na frame, header, suporta, at iba pang mga bahagi ay maaaring tukuyin para sa mga angkop na pang-industriya na aplikasyon.

Maaari bang gamitin ang coil na ito sa isang cooling tower?

Oo. Ang isang maayos na dinisenyo na coil ay maaaring gamitin sa mga closed-circuit cooling tower at evaporative fluid cooler.

Maaari ka bang gumawa ng kapalit na coil batay sa isang litrato?

Ang isang larawan ay maaaring makatulong na matukoy ang pangkalahatang configuration, ngunit ang mga sukat at impormasyon sa pagpapatakbo ay karaniwang kinakailangan upang makagawa ng isang teknikal na katumbas na kapalit.

Maaari bang ipasadya ang mga sukat ng coil?

Oo. Maaaring i-customize ang mga pangkalahatang sukat, diameter ng tubo, spacing ng tubo, bilang ng mga row, configuration ng circuit, mga header, koneksyon, at mounting.

Maaari bang gamitin ang stainless steel tubing sa halip na tanso?

Oo. Maaaring piliin ang stainless steel tubing kapag ang corrosion resistance, mekanikal na lakas, o process-fluid compatibility ay mas mahalaga kaysa sa maximum thermal conductivity.

Anong impormasyon ang kailangan para makalkula ang tamang laki ng coil?

Ang pag-load ng init, uri ng likido, bilis ng daloy, mga temperatura ng pumapasok/labas, presyon ng pagpapatakbo, mga kondisyon ng katamtamang paglamig, pinapayagang pagbaba ng presyon, at magagamit na espasyo sa pag-install ay mahalaga.

Angkop ba ang coil na ito para sa mga nagpapalamig?

Maaaring i-engineered ang isang coil para sa serbisyo sa pagpapalamig, ngunit ang nagpapalamig, rating ng presyon, pag-aayos ng circuit, at mga naaangkop na kinakailangan sa disenyo ay dapat kumpirmahin bago ang paggawa.

Humiling ng Quote para sa Custom Coil Heat Exchanger

Naghahanap ng coil heat exchanger manufacturer, copper tube heat exchanger supplier, stainless steel cooling coil, industrial cooling coil, o kapalit na cooling tower coil?

Ipadala sa amin ang iyong coil drawing, mga sukat, modelo ng kagamitan, mga parameter ng pagpapatakbo, o mga larawan ng produkto.

Maaari kaming magbigay ng mga pasadyang solusyon para sa:

• Pang-industriya na paglamig

• Mga closed-circuit cooling tower

• HVAC

• Pagpapalamig

• Mga heat pump

• Proseso ng paglamig

• Paglamig ng tubig at glycol

• Industrial heat-transfer system

Makipag-ugnayan sa amin ngayon para sa teknikal na pagsusuri, mga customized na detalye, mga solusyon sa pagpapalit ng coil, at quotation
