10 jours-35 jours
Tubes en cuivre à haute conductivité thermique
Conception compacte de bobine à plusieurs rangées
Transfert de chaleur efficace
Cadre et composants en acier inoxydable disponibles
Configurations de circuits multiples
Diamètre et espacement des tubes personnalisés
Connexions d'entrée et de sortie personnalisées
Convient à l'eau, au glycol, au réfrigérant et à d'autres fluides compatibles
Convient au refroidissement et au chauffage industriels
Disponible en remplacement compatible OEM
Dimensions personnalisées disponibles
Convient aux nouveaux équipements et aux projets de rénovation
| de l'article | Spécification |
|---|---|
| Nom du produit | Échangeur de chaleur à serpentin en tube de cuivre |
| Type de produit | Serpentin d'échangeur de chaleur tubulaire |
| Matériau du tube | Cuivre / Acier inoxydable / Personnalisé |
| Matériau du cadre | Acier inoxydable / personnalisé |
| Matériau d'en-tête | Acier inoxydable / Cuivre / Personnalisé |
| Disposition des tubes | Parallèle / Serpentine / Multi-Circuit |
| Diamètre du tube | Personnalisé |
| Épaisseur de paroi de tube | Personnalisé |
| Nombre de lignes | Personnalisé |
| Configuration des circuits | Personnalisé |
| Dimensions de la bobine | Personnalisé |
| Fluide | Eau / Glycol / Réfrigérant / Fluide de procédé |
| Taille de connexion | Personnalisé |
| Transfert de chaleur | Liquide-Liquide / Liquide-Air / Réfrigération |
| Application | Refroidissement industriel / CVC / Réfrigération / Refroidissement de processus |
| Installation | Personnalisé |
| Fabrication | OEM/remplacement/personnalisé |
Remarque : Les spécifications finales doivent être déterminées en fonction de la capacité de refroidissement requise, du type de fluide, du débit, des températures d'entrée et de sortie, de la pression de fonctionnement, de la chute de pression, de la chimie de l'eau et de l'espace d'installation disponible.
Un échangeur de chaleur à serpentin est un dispositif tubulaire de transfert de chaleur qui transfère de l'énergie thermique entre deux fluides ou entre un fluide et de l'air.
Le fluide de travail circule à travers les tubes internes tandis que la chaleur se déplace à travers la paroi du tube vers le milieu environnant.
Selon le système, la bobine peut remplir plusieurs fonctions :
Refroidir un fluide de procédé
Eau de chauffage
Air de refroidissement
Chauffage de l'air
Réfrigérant qui s'évapore
Réfrigérant à condensation
Glycol de refroidissement
Transfert de chaleur entre fluides en boucle fermée
La construction compacte du serpentin rend ce type d'échangeur de chaleur particulièrement utile lorsque les performances de transfert de chaleur et l'espace d'installation sont des considérations importantes.
Le cuivre est l’un des matériaux les plus couramment utilisés pour les tubes de transfert de chaleur en raison de son excellente conductivité thermique.
Le cuivre transfère efficacement la chaleur à travers la paroi du tube, ce qui le rend adapté aux conceptions d'échangeurs de chaleur compacts.
Les tubes en cuivre peuvent être pliés, formés, brasés et assemblés dans des configurations de bobines complexes.
Une conductivité thermique élevée permet aux ingénieurs d'atteindre le transfert de chaleur requis dans un serpentin relativement compact.
Les tubes en cuivre sont largement utilisés dans les équipements de CVC et de réfrigération et peuvent être conçus pour des réfrigérants et des pressions de fonctionnement appropriés.
Cependant, le cuivre ne convient pas à toutes les chimies des fluides ou de l’eau. La compatibilité des matériaux doit toujours être évaluée avant de sélectionner une bobine en tube de cuivre.
Pour les applications de refroidissement industriel, l'acier inoxydable peut être incorporé dans la structure de l'échangeur thermique.
Selon les besoins, l'acier inoxydable peut être utilisé pour :
Cadre de bobine
Supports
En-têtes
Collecteurs
Relations
Assemblages de tubes
Composants de montage
Les qualités courantes peuvent inclure l'acier inoxydable 304 et l'acier inoxydable 316 , en fonction de l'environnement d'exploitation.
L'acier inoxydable 316 peut être préféré dans certaines applications impliquant une exposition plus agressive à l'eau ou aux chlorures, bien que le matériau approprié doive être déterminé à partir des conditions chimiques réelles.
Cet échangeur de chaleur à serpentin personnalisé peut être utilisé dans une large gamme de systèmes thermiques industriels et commerciaux.
Le serpentin peut éliminer la chaleur des liquides de traitement, des machines, des équipements de production et des systèmes en boucle fermée.
Les serpentins peuvent être conçus pour les applications d’eau glacée ou d’eau chaude dans les équipements de climatisation et de ventilation.
Des configurations de serpentins appropriées peuvent être conçues pour les systèmes de réfrigération où le matériau du tube, la pression nominale, la compatibilité du réfrigérant et la disposition du circuit répondent aux exigences du système.
Le serpentin peut être conçu comme composant de transfert de chaleur pour des applications de pompe à chaleur personnalisées.
Un échangeur de chaleur à serpentin peut fournir un refroidissement indirect tout en gardant le fluide de procédé isolé du fluide de refroidissement externe.
Les serpentins peuvent être utilisés comme surface de transfert de chaleur dans les équipements de refroidissement par évaporation en circuit fermé.
Des composants en acier inoxydable peuvent être spécifiés lorsque la résistance à la corrosion et la compatibilité des matériaux sont importantes.
Des serpentins personnalisés peuvent être intégrés dans des systèmes de refroidissement auxiliaire, de récupération de chaleur et de gestion thermique.

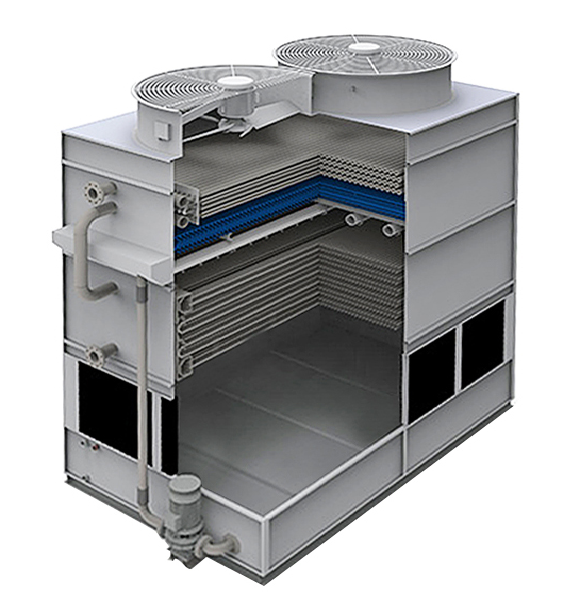

Une application importante de ce type d'échangeur de chaleur est la tour de refroidissement en circuit fermé..
Contrairement à une tour de refroidissement ouverte, où l'eau de traitement est directement exposée à l'environnement de la tour de refroidissement, un système en circuit fermé maintient le fluide de traitement à l'intérieur d'un serpentin d'échangeur de chaleur.
Le principe de fonctionnement est le suivant :
Fluide de procédé chaud → Serpentin → Transfert de chaleur → Fluide de procédé refroidi
Entre-temps:
Eau de refroidissement → Surface du serpentin → Débit d'air → Évaporation → Rejet de chaleur
La séparation entre le fluide de procédé et l'eau de refroidissement peut contribuer à réduire la contamination et à maintenir la qualité du fluide de procédé.
La configuration exacte du serpentin doit être sélectionnée en fonction de la capacité thermique requise, du débit de fluide, des conditions d'eau de refroidissement et des caractéristiques du ventilateur/débit d'air de la tour de refroidissement.
L'échangeur de chaleur illustré utilise plusieurs tubes étroitement disposés pour créer une surface de transfert de chaleur importante.
Une configuration à plusieurs rangées peut fournir une zone de transfert de chaleur accrue dans un encombrement compact.
Cependant, l’ajout de lignes peut également influencer :
Chute de pression côté air
Chute de pression côté fluide
Vitesse de l'air
Vitesse de l'eau
Coefficient de transfert de chaleur
Accessibilité au nettoyage
Par conséquent, le nombre de rangées doit être sélectionné en fonction de la conception thermique complète plutôt que de simplement maximiser le nombre de tubes.
La disposition du circuit interne est l’un des aspects les plus importants de la conception d’une bobine.
Une batterie peut être fabriquée avec différentes configurations de circuit en fonction du débit et de la chute de pression requis.
Un simple chemin d’écoulement peut convenir à certaines applications à faible débit.
Plusieurs circuits parallèles peuvent distribuer le fluide à travers plusieurs chemins de tubes et réduire la chute de pression pour les applications à débit plus élevé.
Un agencement en serpentin crée un chemin d'écoulement continu à travers plusieurs sections de la bobine.
Pour les applications industrielles, le circuit peut être conçu selon :
Débit
Viscosité du fluide
Charge thermique
Chute de pression
Température entrée/sortie
Pression de service
Diamètre du tube
Tous les systèmes de refroidissement industriels ne peuvent pas utiliser un serpentin standard.
Nous proposons des serpentins d'échangeur de chaleur personnalisés en fonction des dessins du client, des composants existants, des spécifications de l'équipement et des conditions de fonctionnement.
Les options de personnalisation incluent :
Longueur totale de la bobine
Largeur de bobine
Hauteur de la bobine
Diamètre du tube
Épaisseur de paroi du tube
Espacement des tubes
Nombre de lignes
Nombre de circuits
Matériau du tube
Matériau d'en-tête
Matériau du cadre
Diamètre du collecteur
Taille de connexion
Emplacement de connexion
Sens de connexion
Supports de montage
Traitement de surface
Cela rend la bobine adaptée à la fois aux nouveaux équipements et aux applications de remplacement..
Une bobine de remplacement doit être sélectionnée en fonction à la fois de ses dimensions physiques et de ses performances thermiques.
Le simple fait de faire correspondre la taille externe de la bobine d'origine ne peut pas garantir des performances équivalentes.
Lors du remplacement d'une bobine existante, pensez à :
Capacité de transfert de chaleur d'origine
Type de fluide
Débit
Température d'entrée
Température de sortie
Pression de service
Diamètre du tube
Nombre de circuits
Nombre de lignes
Taille de connexion
Orientation d'installation
Compatibilité des matériaux
Si la bobine du fabricant d'origine n'est plus produite, un remplacement personnalisé peut être développé à partir des mesures et des paramètres de fonctionnement de la bobine existante.
Les tubes en cuivre offrent une excellente conductivité thermique et peuvent prendre en charge un échange thermique efficace.
Plusieurs tubes peuvent être disposés en un ensemble compact pour les applications où l'espace d'installation est limité.
La taille du tube, la disposition du circuit, les dimensions et les connexions peuvent être personnalisées.
Des embases personnalisées et des dispositions de montage permettent d'adapter la bobine à l'équipement existant.
La bobine peut être fabriquée selon un échantillon original, un dessin ou des spécifications d'équipement.
Le cuivre, l'acier inoxydable et d'autres matériaux appropriés peuvent être envisagés en fonction de l'application.
Choisir le bon matériau de tube est essentiel pour des performances à long terme.
| Matériel | Principal avantage | Considération typique |
| Cuivre | Excellente conductivité thermique | La chimie des fluides et de l’eau doit être compatible |
| Acier inoxydable 304 | Bonne résistance à la corrosion | Environnements industriels généraux |
| Acier inoxydable 316 | Résistance améliorée à la corrosion | Environnements eau/processus plus exigeants |
| Autres alliages | Résistance spécialisée | Ingénierie spécifique aux applications |
Le matériau le plus conducteur thermiquement n’est pas nécessairement le meilleur choix pour chaque application. La corrosion, la pression, la température, la chimie des fluides, le coût et les exigences de maintenance doivent tous être pris en compte.
Lorsqu’il est utilisé comme évaporateur ou condenseur frigorifique, le serpentin doit être conçu spécifiquement pour le circuit réfrigérant.
Les paramètres importants incluent :
Type de réfrigérant
Pression de fonctionnement du réfrigérant
Température d'évaporation
Température de condensation
Débit de réfrigérant
Surchauffer
Sous-refroidissement
Diamètre du tube
Disposition des circuits
Capacité de transfert de chaleur
Un serpentin destiné au service de réfrigération ne doit pas être considéré comme interchangeable avec un serpentin de refroidissement à eau standard sans confirmer ses exigences en matière de pression et de réfrigérant.
Les solutions d’eau et de glycol circulent généralement dans des serpentins de refroidissement industriels.
Pour ces applications, la conception de la bobine doit prendre en compte :
Concentration de liquide
Viscosité
Débit
Exigences de protection contre le gel
Potentiel de corrosion
Chute de pression
Température de fonctionnement
Des concentrations de glycol plus élevées peuvent augmenter la viscosité et la chute de pression, ce qui peut affecter la disposition du circuit requis et la capacité de la pompe.
Un entretien régulier permet de maintenir l’efficacité du transfert de chaleur.
Vérifiez la saleté, la poussière, le tartre, les dépôts biologiques, la corrosion et les dommages physiques.
Inspectez les tubes, les collecteurs, les joints et les connexions pour détecter tout signe de fuite.
Une augmentation inattendue de la chute de pression peut indiquer un blocage ou un encrassement interne.
Comparez les températures d'entrée et de sortie dans des conditions de fonctionnement normales. Les changements peuvent indiquer un encrassement ou un débit réduit.
Les méthodes de nettoyage doivent être compatibles avec les matériaux des tubes et du cadre. Une force mécanique excessive ou des produits chimiques agressifs peuvent endommager la bobine.
Pour les systèmes refroidis par eau, un traitement approprié de l’eau peut contribuer à réduire :
Échelle
Corrosion
Croissance biologique
Sédiment
Encrassement
Pour obtenir le devis le plus rapide, les clients peuvent fournir :
Photographies de bobines existantes
Modèle d'équipement
Fabricant d'origine
Dimensions des bobines existantes
Diamètre du tube
Nombre de lignes
Nombre de circuits
Dimensions de l'en-tête
Connexion d'entrée
Connexion de sortie
Type de fluide
Débit
Température d'entrée
Température de sortie
Pression de service
Quantité requise
Une photographie comme celle présentée peut aider à identifier la construction générale de la bobine, tandis que les dimensions et les paramètres de fonctionnement sont nécessaires pour une ingénierie précise.
Une bobine industrielle fiable doit subir des contrôles de qualité appropriés lors de sa fabrication.
Les éléments typiques de contrôle qualité comprennent :
Contrôle dimensionnel
Inspection de formage de tubes
Inspection du collecteur
Inspection conjointe
Vérification des circuits
Test de fuite
Tests de pression le cas échéant
Contrôle des connexions
Inspection visuelle finale
Les exigences en matière de tests doivent être établies en fonction du service prévu et des normes d'ingénierie applicables.
Nous fournissons des solutions d'échangeurs de chaleur à serpentin personnalisées compatibles OEM et de rechange pour les équipements industriels.
Notre service s'adresse aux clients qui ont besoin de :
Serpentins de refroidissement de remplacement
Serpentins de tour de refroidissement en circuit fermé
Serpentins d'échangeurs de chaleur industriels
Serpentins CVC
Serpentins de réfrigération
Serpentins de refroidissement de processus
Bobines de tubes en cuivre personnalisées
Serpentins de refroidissement en acier inoxydable
Bobines de remplacement d’équipements obsolètes
Que vous disposiez d'un dessin technique ou uniquement d'une photographie et des dimensions d'une bobine existante, nous pouvons évaluer les informations disponibles et déterminer les exigences de fabrication appropriées.
Nous nous concentrons sur la fourniture de composants de transfert de chaleur qui correspondent aux exigences réelles de l'équipement du client.
La bobine peut être fabriquée pour s'adapter à l'espace d'installation existant.
Les configurations en cuivre et en acier inoxydable peuvent être envisagées en fonction de l'environnement d'exploitation.
Des bobines de remplacement peuvent être développées selon les dimensions et spécifications d’origine.
Nos solutions de serpentins peuvent être adaptées aux tours de refroidissement, au CVC, à la réfrigération, au refroidissement de processus et à d'autres systèmes thermiques.
La fourniture de paramètres de fonctionnement permet de sélectionner la batterie en fonction des exigences thermiques et hydrauliques plutôt que des seules dimensions.
Il s'agit d'un échangeur de chaleur tubulaire qui utilise des tubes en cuivre pour transférer la chaleur entre le fluide à l'intérieur des tubes et un autre fluide ou air à l'extérieur des tubes.
Le cuivre a une conductivité thermique élevée, de bonnes caractéristiques de formage et est largement utilisé dans les équipements de CVC et de réfrigération.
Oui. Des cadres, collecteurs, supports et autres composants en acier inoxydable peuvent être spécifiés pour des applications industrielles appropriées.
Oui. Un serpentin correctement conçu peut être utilisé dans les tours de refroidissement en circuit fermé et les refroidisseurs de fluide par évaporation.
Une photographie peut aider à identifier la configuration générale, mais les dimensions et les informations de fonctionnement sont normalement nécessaires pour fabriquer un remplacement techniquement équivalent.
Oui. Les dimensions hors tout, le diamètre du tube, l'espacement des tubes, le nombre de rangées, la configuration du circuit, les embases, les connexions et les dispositions de montage peuvent être personnalisés.
Oui. Les tubes en acier inoxydable peuvent être sélectionnés lorsque la résistance à la corrosion, la résistance mécanique ou la compatibilité avec les fluides de traitement sont plus importantes que la conductivité thermique maximale.
La charge thermique, le type de fluide, le débit, les températures d'entrée/sortie, la pression de fonctionnement, les conditions du fluide de refroidissement, la chute de pression admissible et l'espace d'installation disponible sont importants.
Un serpentin peut être conçu pour le service de réfrigération, mais le réfrigérant, la pression nominale, la disposition du circuit et les exigences de conception applicables doivent être confirmés avant la fabrication.
Vous recherchez un fabricant d'échangeur de chaleur à serpentin, un fournisseur d'échangeur de chaleur à tubes de cuivre, un serpentin de refroidissement en acier inoxydable, un serpentin de refroidissement industriel ou un serpentin de tour de refroidissement de remplacement?
Envoyez-nous votre dessin de bobine, vos dimensions, votre modèle d'équipement, vos paramètres de fonctionnement ou des photographies de produits.
Nous pouvons fournir des solutions personnalisées pour :
Refroidissement industriel
Tours de refroidissement en circuit fermé
CVC
Réfrigération
Pompes à chaleur
Refroidissement du processus
Refroidissement à l'eau et au glycol
Systèmes de transfert de chaleur industriels
Contactez-nous dès aujourd'hui pour une évaluation technique, des spécifications personnalisées, des solutions de bobines de remplacement et un devis.
L' échangeur de chaleur à serpentin en tube de cuivre est un composant de transfert de chaleur compact et efficace conçu pour le refroidissement industriel, le CVC, la réfrigération, les pompes à chaleur, le refroidissement de processus et les systèmes de gestion thermique personnalisés.
