10 ngày-35 ngày
Ống đồng dẫn nhiệt cao
Thiết kế cuộn dây nhiều hàng nhỏ gọn
Truyền nhiệt hiệu quả
Khung và linh kiện bằng thép không gỉ có sẵn
Nhiều cấu hình mạch
Đường kính và khoảng cách ống tùy chỉnh
Kết nối đầu vào và đầu ra tùy chỉnh
Thích hợp cho nước, glycol, chất làm lạnh và các chất lỏng tương thích khác
Thích hợp cho làm mát và sưởi ấm công nghiệp
Có sẵn dưới dạng thay thế tương thích với OEM
Kích thước tùy chỉnh có sẵn
Thích hợp cho các thiết bị mới và các dự án trang bị thêm
| thuật | Thông số kỹ |
|---|---|
| Tên sản phẩm | Bộ trao đổi nhiệt cuộn ống đồng |
| Loại sản phẩm | Cuộn dây trao đổi nhiệt dạng ống |
| Vật liệu ống | Đồng / Thép không gỉ / Tùy chỉnh |
| Chất liệu khung | Thép không gỉ / Tùy chỉnh |
| Tài liệu tiêu đề | Thép không gỉ / Đồng / Tùy chỉnh |
| Bố trí ống | Song song / Serpentine / Đa mạch |
| Đường kính ống | tùy chỉnh |
| Độ dày thành ống | tùy chỉnh |
| Số hàng | tùy chỉnh |
| Cấu hình mạch | tùy chỉnh |
| Kích thước cuộn dây | tùy chỉnh |
| Dịch | Nước / Glycol / Chất làm lạnh / Chất lỏng xử lý |
| Kích thước kết nối | tùy chỉnh |
| Truyền nhiệt | Chất lỏng thành chất lỏng / Chất lỏng sang không khí / Làm lạnh |
| Ứng dụng | Làm Mát Công Nghiệp / HVAC / Làm Lạnh / Làm Mát Quy Trình |
| Cài đặt | tùy chỉnh |
| Chế tạo | OEM / Thay thế / Tùy chỉnh |
Lưu ý: Thông số kỹ thuật cuối cùng phải được xác định theo công suất làm mát cần thiết, loại chất lỏng, tốc độ dòng chảy, nhiệt độ đầu vào và đầu ra, áp suất vận hành, giảm áp suất, hóa học nước và không gian lắp đặt sẵn có.
Bộ trao đổi nhiệt dạng cuộn là một thiết bị truyền nhiệt dạng ống truyền năng lượng nhiệt giữa hai chất lỏng hoặc giữa chất lỏng và không khí.
Chất lỏng làm việc chảy qua các ống bên trong trong khi nhiệt di chuyển qua thành ống đến môi trường xung quanh.
Tùy thuộc vào hệ thống, cuộn dây có thể thực hiện một số chức năng:
Làm mát chất lỏng quá trình
Nước nóng
Không khí làm mát
Sưởi ấm không khí
Chất làm lạnh bay hơi
Chất làm lạnh ngưng tụ
Glycol làm mát
Truyền nhiệt giữa các chất lỏng vòng kín
Cấu trúc cuộn dây nhỏ gọn làm cho loại bộ trao đổi nhiệt này đặc biệt hữu ích khi hiệu suất truyền nhiệt và không gian lắp đặt là những yếu tố quan trọng cần cân nhắc.
Đồng là một trong những vật liệu được sử dụng phổ biến nhất để làm ống truyền nhiệt vì tính dẫn nhiệt tuyệt vời của nó.
Đồng truyền nhiệt hiệu quả qua thành ống, phù hợp với các thiết kế trao đổi nhiệt nhỏ gọn.
Ống đồng có thể được uốn cong, tạo hình, hàn và lắp ráp thành các cấu hình cuộn dây phức tạp.
Độ dẫn nhiệt cao cho phép các kỹ sư đạt được nhiệm vụ truyền nhiệt cần thiết trong một cuộn dây tương đối nhỏ gọn.
Ống đồng được sử dụng rộng rãi trong HVAC và thiết bị làm lạnh và có thể được thiết kế cho chất làm lạnh và áp suất vận hành phù hợp.
Tuy nhiên, đồng không phù hợp với mọi loại chất lỏng hoặc hóa học của nước. Phải luôn đánh giá khả năng tương thích của vật liệu trước khi chọn cuộn ống đồng.
Đối với các ứng dụng làm mát công nghiệp, thép không gỉ có thể được tích hợp vào cấu trúc trao đổi nhiệt.
Tùy theo yêu cầu, thép không gỉ có thể được sử dụng để:
Khung cuộn
Giá đỡ hỗ trợ
Tiêu đề
đa tạp
Kết nối
cụm ống
Lắp linh kiện
Các loại phổ biến có thể bao gồm thép không gỉ 304 và thép không gỉ 316 , tùy thuộc vào môi trường vận hành.
Thép không gỉ 316 có thể được ưu tiên trong một số ứng dụng liên quan đến việc tiếp xúc với nước hoặc clorua mạnh hơn, mặc dù vật liệu thích hợp phải được xác định từ các điều kiện hóa học thực tế.
Bộ trao đổi nhiệt dạng cuộn tùy chỉnh này có thể được sử dụng trong nhiều hệ thống nhiệt công nghiệp và thương mại.
Cuộn dây có thể loại bỏ nhiệt từ chất lỏng xử lý, máy móc, thiết bị sản xuất và hệ thống vòng kín.
Cuộn dây có thể được thiết kế cho các ứng dụng nước lạnh hoặc nước nóng trong thiết bị điều hòa không khí và thông gió.
Cấu hình cuộn dây phù hợp có thể được thiết kế cho các hệ thống làm lạnh trong đó vật liệu ống, định mức áp suất, khả năng tương thích với chất làm lạnh và bố trí mạch đáp ứng các yêu cầu của hệ thống.
Cuộn dây có thể được thiết kế như một bộ phận truyền nhiệt cho các ứng dụng bơm nhiệt tùy chỉnh.
Bộ trao đổi nhiệt dạng cuộn có thể cung cấp khả năng làm mát gián tiếp trong khi vẫn giữ cho chất lỏng xử lý được cách ly với môi trường làm mát bên ngoài.
Cuộn dây có thể được sử dụng làm bề mặt truyền nhiệt trong thiết bị làm mát bay hơi mạch kín.
Các thành phần bằng thép không gỉ có thể được chỉ định khi khả năng chống ăn mòn và khả năng tương thích của vật liệu là quan trọng.
Các cuộn dây tùy chỉnh có thể được tích hợp vào các hệ thống làm mát phụ trợ, thu hồi nhiệt và quản lý nhiệt.

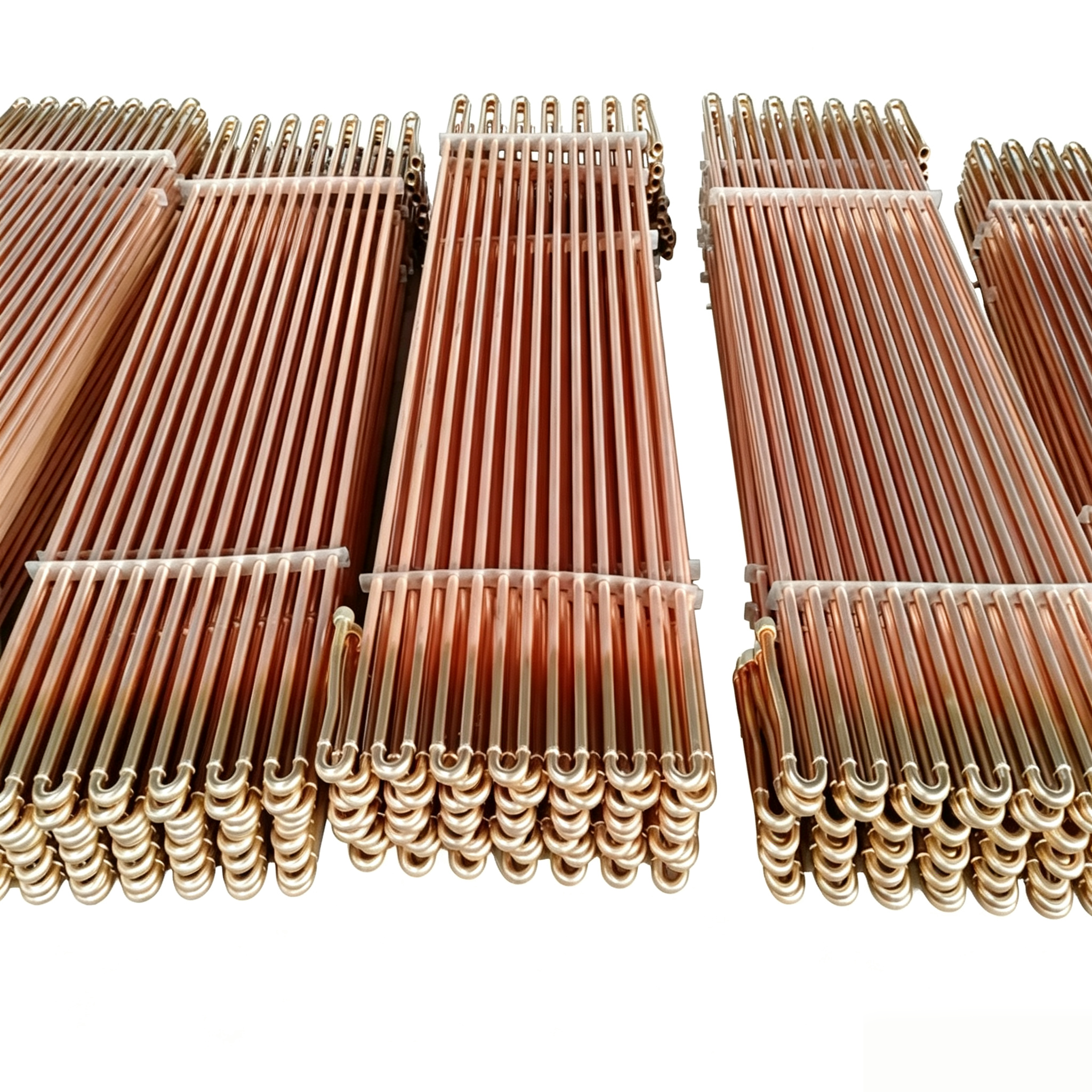

Một ứng dụng quan trọng của loại thiết bị trao đổi nhiệt này là tháp giải nhiệt mạch kín.
Không giống như tháp giải nhiệt mở, nơi nước xử lý tiếp xúc trực tiếp với môi trường tháp giải nhiệt, hệ thống mạch kín giữ chất lỏng xử lý bên trong cuộn trao đổi nhiệt.
Nguyên tắc hoạt động là:
Chất lỏng quá trình nóng → Cuộn dây → Truyền nhiệt → Chất lỏng quá trình làm mát
Trong khi đó:
Nước làm mát → Bề mặt cuộn dây → Luồng khí → Sự bay hơi → Loại bỏ nhiệt
Sự tách biệt giữa chất lỏng xử lý và nước làm mát có thể giúp giảm ô nhiễm và duy trì chất lượng của chất lỏng xử lý.
Cấu hình cuộn dây chính xác phải được chọn theo công suất nhiệt yêu cầu, tốc độ dòng chất lỏng, điều kiện nước làm mát và đặc tính quạt/luồng khí của tháp giải nhiệt.

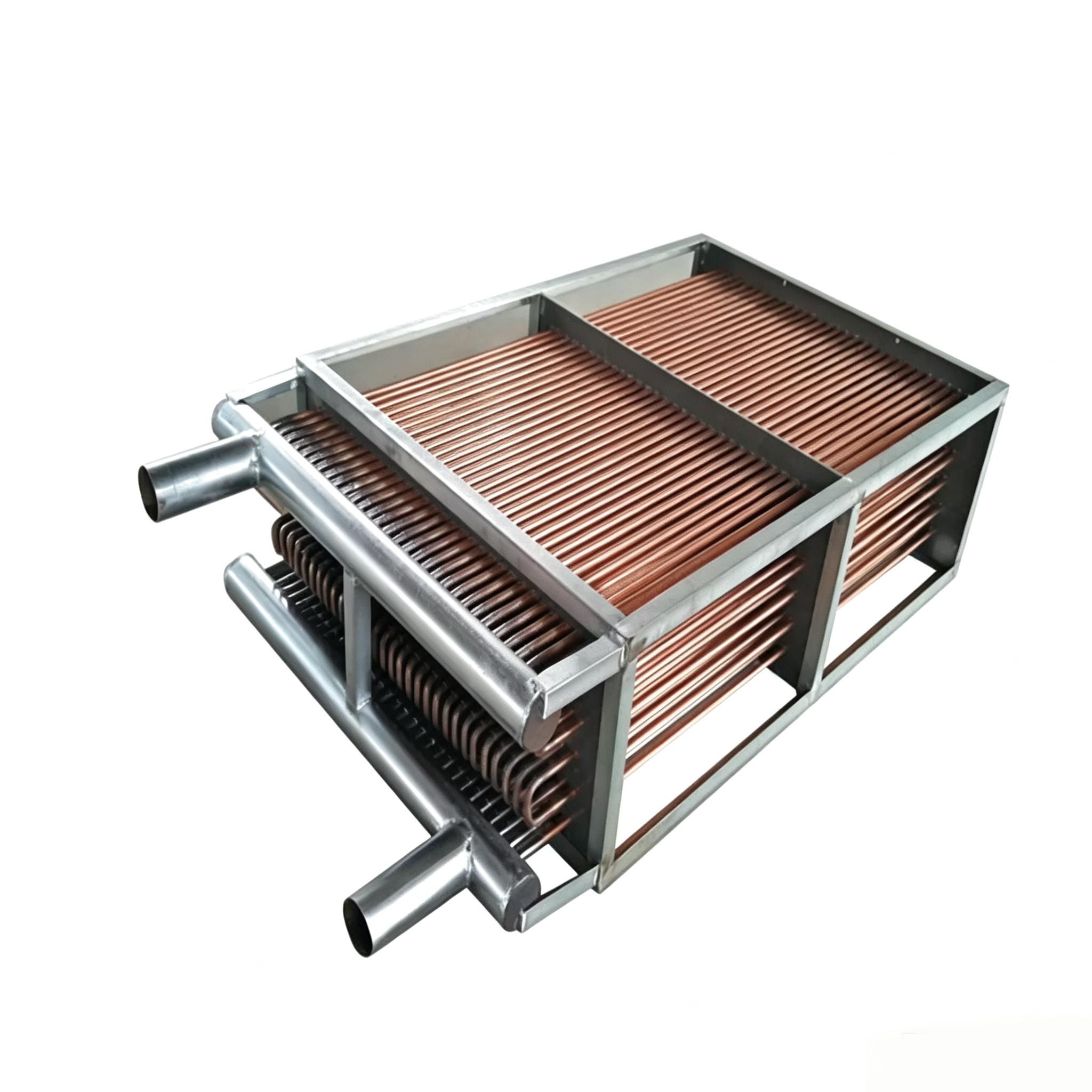

Bộ trao đổi nhiệt trong hình sử dụng nhiều ống được sắp xếp chặt chẽ để tạo ra bề mặt truyền nhiệt đáng kể.
Cấu hình nhiều hàng có thể giúp tăng diện tích truyền nhiệt trong một diện tích nhỏ gọn.
Tuy nhiên, việc thêm hàng cũng có thể ảnh hưởng:
Giảm áp suất phía không khí
Giảm áp suất phía chất lỏng
Vận tốc không khí
Vận tốc nước
hệ số truyền nhiệt
Khả năng tiếp cận vệ sinh
Do đó, số lượng hàng nên được chọn dựa trên thiết kế tản nhiệt hoàn chỉnh thay vì chỉ đơn giản là tối đa hóa số lượng ống.
Việc bố trí mạch bên trong là một trong những khía cạnh quan trọng nhất của thiết kế cuộn dây.
Một cuộn dây có thể được sản xuất với các cấu hình mạch khác nhau tùy thuộc vào tốc độ dòng chảy và độ giảm áp suất cần thiết.
Đường dẫn dòng chảy đơn giản có thể phù hợp với một số ứng dụng có dòng chảy thấp.
Nhiều mạch song song có thể phân phối chất lỏng qua một số đường ống và có thể làm giảm độ sụt áp cho các ứng dụng có lưu lượng cao hơn.
Sự sắp xếp ngoằn ngoèo tạo ra một đường dẫn liên tục qua nhiều phần của cuộn dây.
Đối với các ứng dụng công nghiệp, mạch có thể được thiết kế theo:
Tốc độ dòng chảy
độ nhớt của chất lỏng
Tải nhiệt
Giảm áp suất
Nhiệt độ đầu vào / đầu ra
Áp suất vận hành
Đường kính ống
Không phải mọi hệ thống làm mát công nghiệp đều có thể sử dụng cuộn dây tiêu chuẩn.
Chúng tôi cung cấp các cuộn trao đổi nhiệt tùy chỉnh dựa trên bản vẽ của khách hàng, các bộ phận hiện có, thông số kỹ thuật của thiết bị và điều kiện vận hành.
Các tùy chọn tùy chỉnh bao gồm:
Tổng chiều dài cuộn dây
Chiều rộng cuộn dây
Chiều cao cuộn dây
Đường kính ống
Độ dày thành ống
Khoảng cách ống
Số hàng
Số lượng mạch
Vật liệu ống
tài liệu tiêu đề
Chất liệu khung
Đường kính tiêu đề
Kích thước kết nối
Vị trí kết nối
Hướng kết nối
Giá đỡ
Xử lý bề mặt

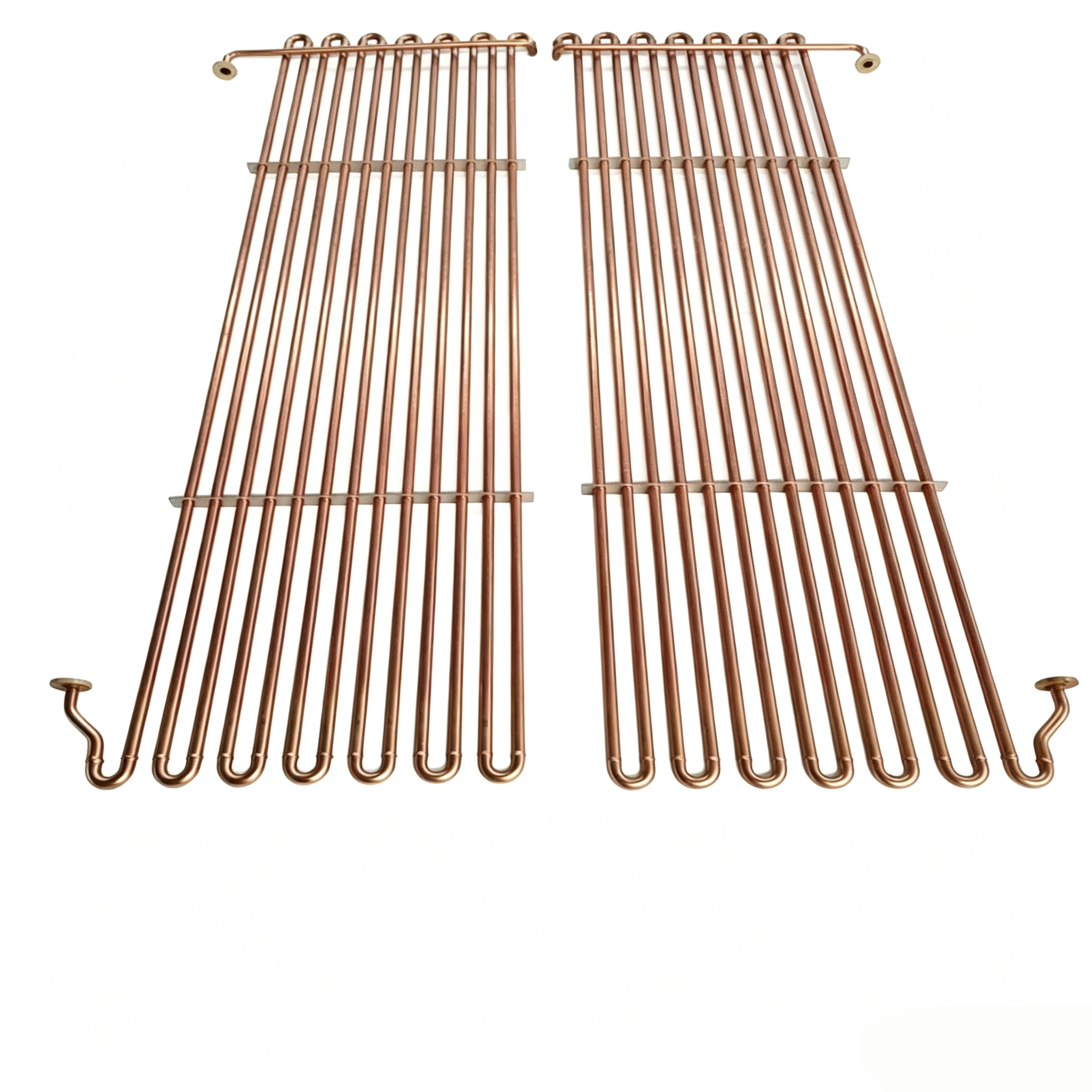

Điều này làm cho cuộn dây phù hợp cho cả thiết bị mới và ứng dụng thay thế.
Cuộn dây thay thế nên được lựa chọn theo cả kích thước vật lý và hiệu suất nhiệt.
Việc chỉ khớp kích thước bên ngoài của cuộn dây ban đầu có thể không đảm bảo hiệu suất tương đương.
Khi thay thế một cuộn dây hiện có, hãy xem xét:
Công suất truyền nhiệt ban đầu
Loại chất lỏng
Tốc độ dòng chảy
Nhiệt độ đầu vào
Nhiệt độ đầu ra
Áp suất vận hành
Đường kính ống
Số lượng mạch
Số hàng
Kích thước kết nối
Hướng lắp đặt
Khả năng tương thích vật liệu
Nếu cuộn dây của nhà sản xuất ban đầu bị ngừng sản xuất, một sự thay thế tùy chỉnh có thể được phát triển từ các phép đo cuộn dây hiện có và các thông số vận hành.
Ống đồng có tính dẫn nhiệt tuyệt vời và có thể hỗ trợ trao đổi nhiệt hiệu quả.
Nhiều ống có thể được sắp xếp thành một cụm nhỏ gọn cho các ứng dụng có không gian lắp đặt hạn chế.
Kích thước ống, cách sắp xếp mạch, kích thước và kết nối có thể được tùy chỉnh.
Các tiêu đề và cách sắp xếp lắp đặt tùy chỉnh cho phép cuộn dây được điều chỉnh phù hợp với thiết bị hiện có.
Cuộn dây có thể được sản xuất theo mẫu, bản vẽ hoặc thông số kỹ thuật của thiết bị ban đầu.
Đồng, thép không gỉ và các vật liệu phù hợp khác có thể được xem xét tùy thuộc vào ứng dụng.
Việc lựa chọn vật liệu ống chính xác là điều cần thiết để có hiệu suất lâu dài.
| Vật liệu | Ưu điểm chính | Cân nhắc điển hình |
| đồng | Độ dẫn nhiệt tuyệt vời | Hóa học chất lỏng và nước phải tương thích |
| Thép không gỉ 304 | Chống ăn mòn tốt | Môi trường công nghiệp nói chung |
| Thép không gỉ 316 | Tăng cường khả năng chống ăn mòn | Môi trường xử lý/nước đòi hỏi khắt khe hơn |
| Hợp kim khác | Sức đề kháng đặc biệt | Kỹ thuật dành riêng cho ứng dụng |
Vật liệu dẫn nhiệt tốt nhất không nhất thiết phải là lựa chọn tốt nhất cho mọi ứng dụng. Các yêu cầu về ăn mòn, áp suất, nhiệt độ, hóa học chất lỏng, chi phí và bảo trì đều cần được xem xét.
Khi được sử dụng làm thiết bị bay hơi hoặc bình ngưng làm lạnh, cuộn dây phải được thiết kế dành riêng cho mạch làm lạnh.
Các thông số quan trọng bao gồm:
Loại chất làm lạnh
Áp suất vận hành môi chất lạnh
Nhiệt độ bay hơi
Nhiệt độ ngưng tụ
Lưu lượng môi chất lạnh
Quá nhiệt
Làm mát phụ
Đường kính ống
Bố trí mạch
Khả năng truyền nhiệt
Một cuộn dây dành cho dịch vụ làm lạnh không được coi là có thể thay thế được với một cuộn dây làm mát bằng nước tiêu chuẩn mà không xác nhận các yêu cầu về áp suất và chất làm lạnh của nó.
Dung dịch nước và glycol thường được lưu thông qua cuộn dây làm mát công nghiệp.
Đối với các ứng dụng này, thiết kế cuộn dây phải tính đến:
Nồng độ chất lỏng
Độ nhớt
Tốc độ dòng chảy
Yêu cầu bảo vệ chống đóng băng
Tiềm năng ăn mòn
Giảm áp suất
Nhiệt độ hoạt động
Nồng độ glycol cao hơn có thể làm tăng độ nhớt và giảm áp suất, điều này có thể ảnh hưởng đến việc bố trí mạch và công suất bơm cần thiết.
Bảo trì thường xuyên giúp duy trì hiệu quả truyền nhiệt.
Kiểm tra bụi bẩn, cặn, cặn sinh học, ăn mòn và hư hỏng vật lý.
Kiểm tra các ống, đầu nối, khớp nối và các kết nối xem có dấu hiệu rò rỉ không.
Sự sụt giảm áp suất tăng bất ngờ có thể cho thấy sự tắc nghẽn hoặc tắc nghẽn bên trong.
So sánh nhiệt độ đầu vào và đầu ra trong điều kiện hoạt động bình thường. Những thay đổi có thể cho thấy tắc nghẽn hoặc giảm lưu lượng.
Phương pháp làm sạch phải tương thích với vật liệu ống và khung. Lực cơ học quá mạnh hoặc hóa chất mạnh có thể làm hỏng cuộn dây.
Đối với hệ thống làm mát bằng nước, việc xử lý nước thích hợp có thể giúp giảm:
Tỉ lệ
Ăn mòn
Tăng trưởng sinh học
trầm tích
Làm bẩn
Để được báo giá nhanh nhất, khách hàng có thể cung cấp:
Hình ảnh cuộn dây hiện có
Mẫu thiết bị
Nhà sản xuất gốc
Kích thước cuộn dây hiện có
Đường kính ống
Số hàng
Số lượng mạch
Kích thước tiêu đề
Kết nối đầu vào
Kết nối ổ cắm
Loại chất lỏng
Tốc độ dòng chảy
Nhiệt độ đầu vào
Nhiệt độ đầu ra
Áp suất vận hành
số lượng yêu cầu
Một bức ảnh giống như ảnh minh họa có thể giúp xác định cấu trúc chung của cuộn dây, đồng thời cần có kích thước và thông số vận hành để có được kỹ thuật chính xác.
Một cuộn dây công nghiệp đáng tin cậy phải trải qua quá trình kiểm tra chất lượng thích hợp trong quá trình sản xuất.
Các hạng mục kiểm soát chất lượng điển hình bao gồm:
Kiểm tra kích thước
Kiểm tra hình thành ống
Kiểm tra tiêu đề
Kiểm tra chung
Xác minh mạch
Kiểm tra rò rỉ
Kiểm tra áp suất nếu có
Kiểm tra kết nối
Kiểm tra trực quan lần cuối
Các yêu cầu kiểm tra phải được thiết lập theo dịch vụ dự định và các tiêu chuẩn kỹ thuật hiện hành.
Chúng tôi cung cấp các giải pháp trao đổi nhiệt cuộn dây hậu mãi tương thích OEM và tùy chỉnh cho thiết bị công nghiệp.
Dịch vụ của chúng tôi phù hợp với những khách hàng có nhu cầu:
Cuộn dây làm mát thay thế
Cuộn dây tháp giải nhiệt dạng kín
Cuộn trao đổi nhiệt công nghiệp
cuộn dây HVAC
Cuộn dây làm lạnh
Cuộn dây làm mát quá trình
Cuộn ống đồng tùy chỉnh
Cuộn dây làm mát bằng thép không gỉ
Cuộn dây thay thế thiết bị lỗi thời
Cho dù bạn có bản vẽ kỹ thuật hay chỉ có ảnh và kích thước cuộn dây hiện có, chúng tôi có thể đánh giá thông tin có sẵn và xác định các yêu cầu sản xuất phù hợp.
Chúng tôi tập trung vào việc cung cấp các bộ phận truyền nhiệt phù hợp với yêu cầu thực tế của thiết bị của khách hàng.
Cuộn dây có thể được sản xuất để phù hợp với không gian lắp đặt hiện có.
Cấu hình đồng và thép không gỉ có thể được xem xét dựa trên môi trường hoạt động.
Cuộn dây thay thế có thể được phát triển theo kích thước và thông số kỹ thuật ban đầu.
Các giải pháp cuộn dây của chúng tôi có thể được điều chỉnh cho tháp giải nhiệt, HVAC, làm lạnh, làm mát quy trình và các hệ thống nhiệt khác.
Việc cung cấp các thông số vận hành cho phép lựa chọn cuộn dây dựa trên các yêu cầu về nhiệt và thủy lực thay vì chỉ dựa trên kích thước.
Nó là một bộ trao đổi nhiệt dạng ống sử dụng ống đồng để truyền nhiệt giữa chất lỏng bên trong ống và chất lỏng hoặc không khí khác bên ngoài ống.
Đồng có tính dẫn nhiệt cao, đặc tính tạo hình tốt và được sử dụng rộng rãi trong các thiết bị HVAC và điện lạnh.
Đúng. Khung, đầu, giá đỡ và các thành phần khác bằng thép không gỉ có thể được chỉ định cho các ứng dụng công nghiệp phù hợp.
Đúng. Một cuộn dây được thiết kế phù hợp có thể được sử dụng trong tháp làm mát mạch kín và bộ làm mát chất lỏng bay hơi.
Một bức ảnh có thể giúp xác định cấu hình chung, nhưng kích thước và thông tin vận hành thường được yêu cầu để tạo ra sản phẩm thay thế tương đương về mặt kỹ thuật.
Đúng. Kích thước tổng thể, đường kính ống, khoảng cách ống, số hàng, cấu hình mạch, tiêu đề, kết nối và cách sắp xếp lắp đặt có thể được tùy chỉnh.
Đúng. Ống thép không gỉ có thể được lựa chọn khi khả năng chống ăn mòn, độ bền cơ học hoặc khả năng tương thích của chất lỏng trong quá trình quan trọng hơn độ dẫn nhiệt tối đa.
Tải nhiệt, loại chất lỏng, tốc độ dòng chảy, nhiệt độ đầu vào/đầu ra, áp suất vận hành, điều kiện môi chất làm mát, giảm áp suất cho phép và không gian lắp đặt sẵn có là rất quan trọng.
Một cuộn dây có thể được thiết kế cho dịch vụ làm lạnh, nhưng chất làm lạnh, định mức áp suất, bố trí mạch và các yêu cầu thiết kế hiện hành phải được xác nhận trước khi sản xuất.
Tìm nhà sản xuất trao đổi nhiệt dạng cuộn, nhà cung cấp trao đổi nhiệt ống đồng, cuộn làm mát bằng thép không gỉ, cuộn làm mát công nghiệp hoặc cuộn tháp giải nhiệt thay thế?
Gửi cho chúng tôi bản vẽ cuộn dây, kích thước, kiểu thiết bị, thông số vận hành hoặc ảnh sản phẩm của bạn.
Chúng tôi có thể cung cấp các giải pháp tùy chỉnh cho:
Làm mát công nghiệp
Tháp giải nhiệt dạng kín
HVAC
điện lạnh
Máy bơm nhiệt
Quá trình làm mát
Làm mát bằng nước và glycol
Hệ thống truyền nhiệt công nghiệp
Liên hệ với chúng tôi ngay hôm nay để đánh giá kỹ thuật, thông số kỹ thuật tùy chỉnh, giải pháp cuộn dây thay thế và báo giá
Bộ trao đổi nhiệt cuộn ống đồng là bộ phận truyền nhiệt nhỏ gọn và hiệu quả được thiết kế để làm mát công nghiệp, HVAC, làm lạnh, bơm nhiệt, làm mát quy trình và hệ thống quản lý nhiệt tùy chỉnh.
