Мыс құбырлы катушкалар жылу алмастырғыш | Өнеркәсіптік салқындату катушкасы

Өнеркәсіптік салқындату үшін мыс түтік тот баспайтын болаттан жасалған рамалық катушкалар

Өнімге шолу

Өнімнің маңызды сәттері

• Жоғары жылу өткізгіштігі бар мыс құбырлар

• Шағын көп қатарлы катушкалар дизайны

• Тиімді жылу беру

• Тот баспайтын болаттан жасалған жақтау және компоненттер бар

• Бірнеше тізбек конфигурациялары

• Арнайы түтік диаметрі мен аралығы

• Арнайы кіріс және шығыс қосылымдары

• Су, гликоль, салқындатқыш және басқа үйлесімді сұйықтықтар үшін қолайлы

• Өнеркәсіптік салқындату және жылыту үшін қолайлы

• OEM үйлесімді ауыстыру ретінде қол жетімді

• Арнайы өлшемдер қол жетімді

• Жаңа жабдықтар мен қайта жаңарту жобалары үшін қолайлы




Мыс құбырлы катушкалар жылу алмастырғыштың техникалық сипаттамалары

Тармақ	сипаттамасы
Өнім атауы	Мыс құбырлы катушкалар жылу алмастырғыш
Өнім түрі	Құбырлы жылу алмастырғыш катушкасы
Түтік материалы	Мыс / Тот баспайтын болат / Тапсырылған
Рама материалы	Тот баспайтын болат / теңшелген
Тақырып материалы	Тот баспайтын болат / мыс / теңшелген
Түтіктерді орналастыру	Параллельді / серпентинді / көп тізбекті
Түтік диаметрі	Бапталған
Түтік қабырғасының қалыңдығы	Бапталған
Жолдар саны	Бапталған
Схема конфигурациясы	Бапталған
Катушка өлшемдері	Бапталған
Сұйықтық	Су / Гликоль / Хладагент / Процесс сұйықтығы
Қосылым өлшемі	Бапталған
Жылу беру	Сұйықтан сұйыққа / Сұйықтан ауаға / Тоңазытқыш
Қолданба	Өнеркәсіптік салқындату / HVAC / тоңазытқыш / технологиялық салқындату
Орнату	Бапталған
Өндіріс	OEM / Ауыстыру / Пайдаланушы

Ескертпе: Соңғы техникалық сипаттамалар қажетті салқындату сыйымдылығына, сұйықтық түріне, ағын жылдамдығына, кіріс және шығыс температураларына, жұмыс қысымына, қысымның төмендеуіне, судың химиясына және қол жетімді орнату кеңістігіне сәйкес анықталуы керек.

Спиральдық жылу алмастырғыш дегеніміз не?

Катушкалы жылу алмастырғыш - екі сұйықтық арасында немесе сұйықтық пен ауа арасында жылу энергиясын тасымалдайтын құбырлы жылу тасымалдағыш құрылғы.

Жұмыс сұйықтығы ішкі түтіктер арқылы өтеді, ал жылу түтік қабырғасы арқылы қоршаған ортаға өтеді.

Жүйеге байланысты катушкалар бірнеше функцияларды орындай алады:

• Технологиялық сұйықтықты салқындату

• Суды жылыту

• Салқындату ауасы

• Ауаны жылыту

• Буландыратын хладагент

• Конденсациялық салқындатқыш

• Салқындатқыш гликоль

• Тұйық контурлы сұйықтықтар арасындағы жылуды тасымалдау

Ықшам катушкалар конструкциясы жылу алмастырғыштың бұл түрін әсіресе жылу тасымалдағыштың өнімділігі мен орнату кеңістігі маңызды мәселелер болған жағдайда пайдалы етеді.

Неліктен мыс құбырларын жылу алмастырғышта пайдалану керек?

Мыс - тамаша жылу өткізгіштікке байланысты жылу тасымалдағыш құбырлар үшін ең жиі қолданылатын материалдардың бірі.

Тамаша жылу беру

Мыс жылуды түтік қабырғасы арқылы тиімді өткізеді, бұл оны ықшам жылу алмастырғыш конструкцияларына қолайлы етеді.

Жақсы өндіріс сипаттамалары

Мыс құбырларды иілуге, қалыптастыруға, дәнекерлеуге және күрделі катушкалар конфигурацияларына жинауға болады.

Шағын катушкалар дизайны

Жоғары жылу өткізгіштік инженерлерге салыстырмалы түрде ықшам катушкалар ішінде қажетті жылу беру міндетіне қол жеткізуге мүмкіндік береді.

HVAC және тоңазытқыштың үйлесімділігі

Мыс құбырлар HVAC және тоңазытқыш жабдықтарында кеңінен қолданылады және қолайлы салқындатқыштар мен жұмыс қысымдары үшін құрастырылуы мүмкін.

Дегенмен, мыс кез келген сұйықтық немесе су химиясына жарамайды. Мыс түтік катушкасын таңдамас бұрын материалдың үйлесімділігін әрқашан бағалау керек.

Өнеркәсіптік қолданбаларға арналған тот баспайтын болаттан жасалған компоненттер

Өнеркәсіптік салқындату үшін тот баспайтын болатты жылу алмастырғыш құрылымына қосуға болады.

Талаптарға байланысты тот баспайтын болат келесі мақсаттарда қолданылуы мүмкін:

• Орамдық жақтау

• Қолдау кронштейндері

• Тақырыптар

• Манифольдтар

• Қосылымдар

• Түтік жинақтары

• Монтаждау компоненттері

Жалпы сорттар қамтуы мүмкін . 304 баспайтын болатты және 316 баспайтын болатты жұмыс ортасына байланысты

Тиісті материал нақты химиялық жағдайлардан анықталуы керек дегенмен, агрессивті су немесе хлорид әсерінен болатын кейбір қолданбаларда 316 баспайтын болатты таңдауға болады.

Өнеркәсіптік салқындату катушкаларын қолдану

Бұл теңшелген катушкалар жылу алмастырғышты өнеркәсіптік және коммерциялық жылу жүйелерінің кең ауқымында пайдалануға болады.

Өнеркәсіптік процесті салқындату

Катушка технологиялық сұйықтықтардан, машиналардан, өндірістік жабдықтардан және тұйық жүйеден жылуды кетіре алады.

HVAC жүйелері

Катушкалар салқындатылған немесе ыстық суды кондиционерлеу және желдету жабдықтарында қолдануға арналған.

Тоңазытқыш

Сәйкес катушкалар конфигурациялары түтік материалы, қысым көрсеткіші, салқындатқыштың үйлесімділігі және тізбектің орналасуы жүйе талаптарына сәйкес келетін тоңазытқыш жүйелері үшін жобалануы мүмкін.

Жылу сорғы жүйелері

Катушка теңшелген жылу сорғысы қолданбалары үшін жылу тасымалдағыш компонент ретінде жасалуы мүмкін.

Жабық циклды салқындату

Катушка жылу алмастырғышы технологиялық сұйықтықты сыртқы салқындату ортасынан оқшауланған күйде ұстай отырып, жанама салқындатуды қамтамасыз ете алады.

Жабық контурлы салқындату мұнаралары

Катушкаларды жабық контурлы буландырғыш салқындату жабдықтарында жылу тасымалдағыш беті ретінде пайдалануға болады.

Химия және технологиялық өнеркәсіптер

Тот баспайтын болаттан жасалған құрамдастарды коррозияға төзімділік пен материалдың үйлесімділігі маңызды болған жағдайда көрсетуге болады.

Энергетика және өнеркәсіптік жабдықтар

Реттелетін катушкалар қосалқы салқындату, жылуды қалпына келтіру және жылуды басқару жүйелеріне қосылуы мүмкін.

Жабық контурлы салқындату мұнараларына арналған катушкалы жылу алмастырғыш

Жылу алмастырғыштың осы түріне арналған маңызды қосымшалардың бірі жабық контурлы салқындату мұнарасы болып табылады.

Технологиялық су тікелей салқындату мұнарасының ортасына әсер ететін ашық салқындату мұнарасынан айырмашылығы, жабық контурлы жүйе технологиялық сұйықтықты жылу алмастырғыш катушкасының ішінде сақтайды.

Жұмыс принципі:

Ыстық технологиялық сұйықтық → катушка → жылу тасымалдағыш → салқындатылған технологиялық сұйықтық

Осы уақытта:

Салқындату суы → катушка беті → ауа ағыны → булану → жылуды қабылдамау

Технологиялық сұйықтық пен салқындатқыш суды бөлу ластануды азайтуға және технологиялық сұйықтықтың сапасын сақтауға көмектеседі.

Нақты катушкалар конфигурациясы салқындату мұнарасының қажетті жылу сыйымдылығына, сұйықтық ағынының жылдамдығына, салқындату суының жағдайларына және желдеткіш/ауа ағынының сипаттамаларына сәйкес таңдалуы керек.

Көп қатарлы катушкалар дизайны

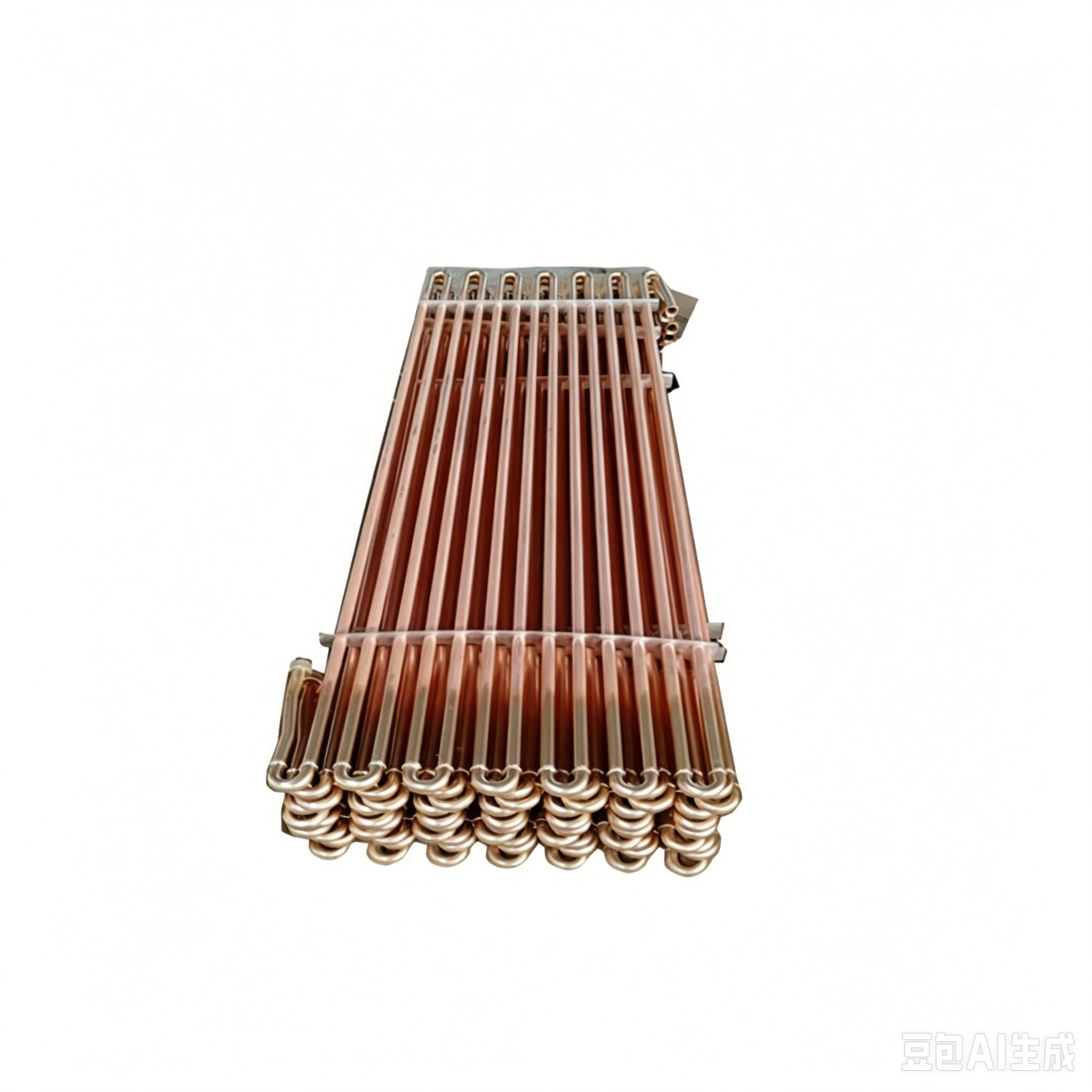

Суреттегі жылу алмастырғыш айтарлықтай жылу тасымалдағыш бетін жасау үшін тығыз орналасқан бірнеше түтіктерді пайдаланады.

Көп қатарлы конфигурация ықшам аумақта жылу беру аймағын ұлғайта алады.

Дегенмен, жолдарды қосу да әсер етуі мүмкін:

• Ауа жағындағы қысымның төмендеуі

• Сұйықтық жағындағы қысымның төмендеуі

• Ауа жылдамдығы

• Судың жылдамдығы

• Жылу беру коэффициенті

• Тазалаудың қол жетімділігі

Сондықтан жолдар санын түтіктердің санын барынша көбейту емес, толық жылу дизайны негізінде таңдау керек.

Теңшелген схема конфигурациясы

Ішкі контурдың орналасуы катушкалар дизайнының маңызды аспектілерінің бірі болып табылады.

Катушка қажетті ағын жылдамдығына және қысымның төмендеуіне байланысты әртүрлі тізбек конфигурацияларымен жасалуы мүмкін.

Бір тізбек

Қарапайым ағын жолы белгілі бір төмен ағынды қолданбалар үшін қолайлы болуы мүмкін.

Көп тізбекті

Бірнеше параллель тізбектер сұйықтықты бірнеше түтік жолдары арқылы тарата алады және жоғары ағынды қолданбалар үшін қысымның төмендеуін азайтуы мүмкін.

Серпентин тізбегі

Серпентиндік құрылым катушканың бірнеше бөліктері арқылы үздіксіз ағын жолын жасайды.

Реттелетін схема

Өнеркәсіптік қолданбалар үшін схема келесідей жобалануы мүмкін:

• Ағын жылдамдығы

• Сұйықтықтың тұтқырлығы

• Жылу жүктемесі

• Қысымның төмендеуі

• Кіріс/шығыс температурасы

• Жұмыс қысымы

• Түтік диаметрі




Арнайы катушкалар жылу алмастырғыш өндірісі

Әрбір өнеркәсіптік салқындату жүйесі стандартты катушканы пайдалана алмайды.

Біз тұтынушы сызбаларына, қолданыстағы компоненттерге, жабдықтың сипаттамаларына және жұмыс жағдайларына негізделген теңшелген жылу алмастырғыш катушкаларын ұсынамыз.

Теңшеу опциялары мыналарды қамтиды:

• Катушканың жалпы ұзындығы

• Орам ені

• Орамның биіктігі

• Түтік диаметрі

• Түтік қабырғасының қалыңдығы

• Түтік аралығы

• Жолдар саны

• Схемалар саны

• Түтік материалы

• Тақырып материалы

• Жақтау материалы

• Тақырыптың диаметрі

• Қосылым өлшемі

• Қосылу орны

• Қосылу бағыты

• Монтаждау кронштейндері

• Беттік өңдеу

Бұл катушканы жаңа жабдыққа да, ауыстыру қолданбаларына да қолайлы етеді.

Арнайы ауыстыру жылу алмастырғыш катушкасы

Ауыстырылатын катушка физикалық өлшемдерге және жылу өнімділігіне сәйкес таңдалуы керек.

Түпнұсқа орамның сыртқы өлшеміне жай ғана сәйкес келу баламалы өнімділікке кепілдік бермеуі мүмкін.

Қолданыстағы катушканы ауыстырған кезде мыналарды ескеріңіз:

1. Бастапқы жылу беру қабілеті

2. Сұйықтық түрі

3. Ағын жылдамдығы

4. Кіру температурасы

5. Шығу температурасы

6. Жұмыс қысымы

7. Түтік диаметрі

8. Схемалар саны

9. Жолдар саны

10. Қосылым өлшемі

11. Орнату бағыты

12. Материалдық үйлесімділік

Түпнұсқа өндірушінің катушкасы тоқтатылса, қолданыстағы катушка өлшемдері мен жұмыс параметрлерінен тапсырыс бойынша ауыстыру әзірленуі мүмкін.

Реттелетін катушкалар жылу алмастырғышының артықшылықтары

Жылу берудің жоғары тиімділігі

Мыс құбырлар тамаша жылу өткізгіштігін қамтамасыз етеді және тиімді жылу алмасуды қолдай алады.

Кеңістікті үнемдейтін құрылыс

Орнату кеңістігі шектеулі қолданбалар үшін бірнеше түтіктерді ықшам жинаққа орналастыруға болады.

Икемді дизайн

Түтік өлшемін, схеманың орналасуын, өлшемдерін және қосылымдарын теңшеуге болады.

Оңай интеграция

Реттелетін тақырыптар мен монтаждау қондырғылары катушканы бар жабдыққа бейімдеуге мүмкіндік береді.

OEM ауыстыру потенциалы

Орамды түпнұсқа үлгіге, сызбаға немесе жабдық сипаттамасына сәйкес жасауға болады.

Материалдың икемділігі

Қолдану түріне қарай мыс, тот баспайтын болат және басқа да қолайлы материалдарды қарастыруға болады.

Катушкалардағы жылу алмастырғыш материалды таңдау

Түтіктің дұрыс материалын таңдау ұзақ мерзімді жұмыс үшін маңызды.

Материал	Негізгі артықшылығы	Типтік қарастыру
Мыс	Тамаша жылу өткізгіштік	Сұйықтық пен судың химиясы үйлесімді болуы керек
Тот баспайтын болат 304	Жақсы коррозияға төзімділік	Жалпы өндірістік орталар
Тот баспайтын болат 316	Жақсартылған коррозияға төзімділік	Неғұрлым талап етілетін су/технологиялық орталар
Басқа қорытпалар	Мамандандырылған қарсылық	Қолданбаға арналған арнайы инженерия

Ең жылу өткізгіш материал әр қолдану үшін ең жақсы таңдау болуы міндетті емес. Коррозияны, қысымды, температураны, сұйықтық химиясын, құнын және техникалық қызмет көрсету талаптарын ескеру қажет.

Тоңазытқышқа арналған жылу алмастырғыш катушкасы

Тоңазытқышты буландырғыш немесе конденсатор ретінде пайдаланған кезде, катушкалар салқындатқыш тізбегі үшін арнайы жобаланған болуы керек.

Маңызды параметрлерге мыналар жатады:

• Салқындатқыштың түрі

• Салқындатқыштың жұмыс қысымы

• Булану температурасы

• Конденсация температурасы

• Салқындатқыштың ағыны

• Өте қызу

• Қосымша салқындату

• Түтік диаметрі

• Тізбекті орналастыру

• Жылу өткізгіштігі

Тоңазытқышқа қызмет көрсетуге арналған катушканы оның қысымы мен хладагент талаптарын растамай, стандартты су салқындату катушкасымен алмастыруға болмайды.

Су мен гликольге арналған жылу алмастырғыш катушкасы

Су және гликоль ерітінділері әдетте өнеркәсіптік салқындатқыш катушкалар арқылы айналады.

Бұл қолданбалар үшін катушкалар дизайны мыналарды ескеруі керек:

• Сұйықтық концентрациясы

• Тұтқырлық

• Ағын жылдамдығы

• Мұздатудан қорғау талаптары

• Коррозия потенциалы

• Қысымның төмендеуі

• Жұмыс температурасы

Гликольдің жоғары концентрациясы тұтқырлықты және қысымның төмендеуін арттыруы мүмкін, бұл қажетті контурдың орналасуына және сорғы қуатына әсер етуі мүмкін.

Катушкаларды тазалау және техникалық қызмет көрсету

Тұрақты техникалық қызмет көрсету жылу беру тиімділігін сақтауға көмектеседі.

Орамның бетін тексеріңіз

Кірді, шаңды, қақты, биологиялық шөгінділерді, коррозияны және физикалық зақымдануды тексеріңіз.

Ағып кетуді тексеріңіз

Түтіктерді, үстіңгі бөліктерді, түйіспелерді және қосылымдарды ағып кету белгілерін тексеріңіз.

Қысымның төмендеуін бақылаңыз

Қысым төмендеуінің күтпеген артуы ішкі бітелуді немесе ластануды көрсетуі мүмкін.

Температура өнімділігін бақылау

Қалыпты жұмыс жағдайында кіріс және шығыс температураларын салыстырыңыз. Өзгерістер ластануды немесе ағынның азаюын көрсетуі мүмкін.

Мұқият тазалаңыз

Тазалау әдістері түтік және жақтау материалдарымен үйлесімді болуы керек. Шамадан тыс механикалық күш немесе агрессивті химиялық заттар катушканы зақымдауы мүмкін.

Судың сапасын сақтау

Сумен салқындату жүйелері үшін суды тиісті өңдеу төмендегілерді азайтуға көмектеседі:

• Масштаб

• Коррозия

• Биологиялық өсу

• Шөгінді

• Ластану




Ауыстыру орамы үшін қажетті ақпарат

Ең жылдам баға белгілеу үшін тұтынушылар мыналарды ұсына алады:

• Қолданыстағы катушкалар фотосуреттері

• Жабдық моделі

• Түпнұсқа өндіруші

• Бар катушкалар өлшемдері

• Түтік диаметрі

• Жолдар саны

• Схемалар саны

• Тақырып өлшемдері

• Кіріс қосылымы

• Розетка қосылымы

• Сұйықтық түрі

• Ағын жылдамдығы

• Кіру температурасы

• Шығу температурасы

• Жұмыс қысымы

• Қажетті мөлшер

Көрсетілгендей фотосурет катушкалардың жалпы құрылымын анықтауға көмектесе алады, ал өлшемдер мен жұмыс параметрлері дәл инженерия үшін қажет.

Сапаны бақылау

Сенімді өнеркәсіптік катушкалар өндіру кезінде тиісті сапаны тексеруден өтуі керек.

Сапаны бақылаудың типтік элементтеріне мыналар жатады:

• Өлшемді тексеру

• Түтіктерді қалыптастыруды тексеру

• Тақырыпты тексеру

• Бірлескен тексеру

• Тізбекті тексеру

• Ағып кетуді сынау

• Қажет болған жағдайда қысымды сынау

• Қосылымды тексеру

• Соңғы визуалды тексеру

Сынақ талаптары жоспарланған қызметке және қолданыстағы инженерлік стандарттарға сәйкес белгіленуі керек.

OEM және кейінгі нарықтағы жылу алмастырғыш катушкаларын жеткізуші

Біз ұсынамыз . OEM-үйлесімді және нарықтан кейінгі катушкалар жылу алмастырғыш шешімдерін өнеркәсіптік жабдыққа арналған

Біздің қызметіміз қажет тұтынушылар үшін қолайлы:

• Салқындату катушкаларын ауыстыру

• Салқындату мұнарасының жабық контурлы катушкалары

• Өнеркәсіптік жылу алмастырғыш катушкалар

• HVAC катушкалары

• Тоңазытқыш катушкалар

• Салқындату катушкаларын өңдеу

• Арнайы мыс түтік катушкалары

• Тот баспайтын болаттан жасалған салқындатқыш катушкалар

• Ескірген жабдықты ауыстыру катушкалары

Сізде техникалық сызба бар ма, әлде тек бар катушка фотосуреті мен өлшемдері бар ма, біз қолда бар ақпаратты бағалай аламыз және тиісті өндіріс талаптарын анықтай аламыз.

Неліктен біздің арнайы катушкалар жылу алмастырғышты таңдау керек?

Біз тұтынушы жабдығының нақты талаптарына сәйкес келетін жылу тасымалдағыш компоненттерді қамтамасыз етуге назар аударамыз.

Реттелетін өлшемдер

Катушка бар орнату кеңістігіне сәйкес келетіндей етіп жасалуы мүмкін.

Икемді материалдар

Мыс және тот баспайтын болаттан жасалған конфигурацияларды жұмыс ортасына қарай қарастыруға болады.

OEM-үйлесімді дизайн

Ауыстырылатын катушкалар бастапқы өлшемдер мен сипаттамаларға сәйкес әзірленуі мүмкін.

Өнеркәсіптік қолданбалар

Біздің катушкалар шешімдерімізді салқындату мұнаралары, HVAC, тоңазытқыш, технологиялық салқындату және басқа да жылу жүйелері үшін бейімдеуге болады.

Инженерлік қолдау

Жұмыс параметрлерін қамтамасыз ету орамды тек өлшемдерге емес, жылу және гидравликалық талаптарға негізделген таңдауға мүмкіндік береді.

Жиі қойылатын сұрақтар

Мыс құбырлы катушкалар жылу алмастырғыш дегеніміз не?

Бұл құбырлар ішіндегі сұйықтық пен түтіктердің сыртындағы басқа сұйықтық немесе ауа арасындағы жылуды тасымалдау үшін мыс түтіктерді пайдаланатын құбырлы жылу алмастырғыш.

Неліктен мыс жылу алмастырғыш катушкаларында жиі қолданылады?

Мыс жоғары жылу өткізгіштікке, жақсы қалыптау сипаттамаларына және HVAC және тоңазытқыш жабдықтарда кеңінен қолданылады.

Рамканы тот баспайтын болаттан жасауға бола ма?

Иә. Тот баспайтын болаттан жасалған жақтаулар, үстіңгі бөліктер, тіректер және басқа компоненттер қолайлы өнеркәсіптік қолданбалар үшін белгіленуі мүмкін.

Бұл катушканы салқындату мұнарасында қолдануға бола ма?

Иә. Тиісті түрде жобаланған катушканы жабық контурлы салқындату мұнараларында және булану сұйықтығының салқындатқыштарында қолдануға болады.

Фотосурет негізінде ауыстыру катушкасын жасай аласыз ба?

Фотосурет жалпы конфигурацияны анықтауға көмектесе алады, бірақ техникалық баламалы ауыстыруды жасау үшін әдетте өлшемдер мен жұмыс ақпараты қажет.

Катушка өлшемдерін теңшеуге бола ма?

Иә. Жалпы өлшемдерді, түтік диаметрін, түтік аралығын, жолдар санын, тізбек конфигурациясын, тақырыптарды, қосылымдарды және орнату тәртібін теңшеуге болады.

Мыстың орнына тот баспайтын болаттан жасалған құбырды қолдануға бола ма?

Иә. Тот баспайтын болаттан жасалған құбырды коррозияға төзімділік, механикалық беріктік немесе технологиялық сұйықтықтың үйлесімділігі максималды жылу өткізгіштіктен маңыздырақ болғанда таңдауға болады.

Дұрыс орам өлшемін есептеу үшін қандай ақпарат қажет?

Жылу жүктемесі, сұйықтық түрі, ағын жылдамдығы, кіріс/шығыс температурасы, жұмыс қысымы, салқындату ортасының шарттары, рұқсат етілген қысымның төмендеуі және қол жетімді орнату кеңістігі маңызды.

Бұл катушкалар салқындатқыштар үшін жарамды ма?

Катушканы тоңазытқыш қызметі үшін жасауға болады, бірақ өндіру алдында хладагент, қысым көрсеткіші, контурдың орналасуы және қолданылатын дизайн талаптары расталуы керек.

Теңшелетін катушкалар жылу алмастырғышына баға сұраңыз

іздеймін. Катушкалы жылу алмастырғыш өндірушісін, мыс құбырлы жылу алмастырғыш жеткізушісін, тот баспайтын болаттан жасалған салқындату катушкасын, өнеркәсіптік салқындату катушкасын немесе салқындату мұнарасының катушкасын ауыстыруды ?

Бізге жіберіңіз катушкалар сызбасын, өлшемдерін, жабдық үлгісін, жұмыс параметрлерін немесе өнімнің фотосуреттерін .

Біз теңшелген шешімдерді ұсына аламыз:

• Өнеркәсіптік салқындату

• Жабық контурлы салқындату мұнаралары

• HVAC

• Тоңазытқыш

• Жылу сорғылары

• Процесті салқындату

• Су мен гликольды салқындату

• Өнеркәсіптік жылу беру жүйелері

Техникалық бағалау, теңшелген спецификациялар, ауыстыру шешімдері және баға ұсыныстары үшін бүгін бізге хабарласыңыз.
