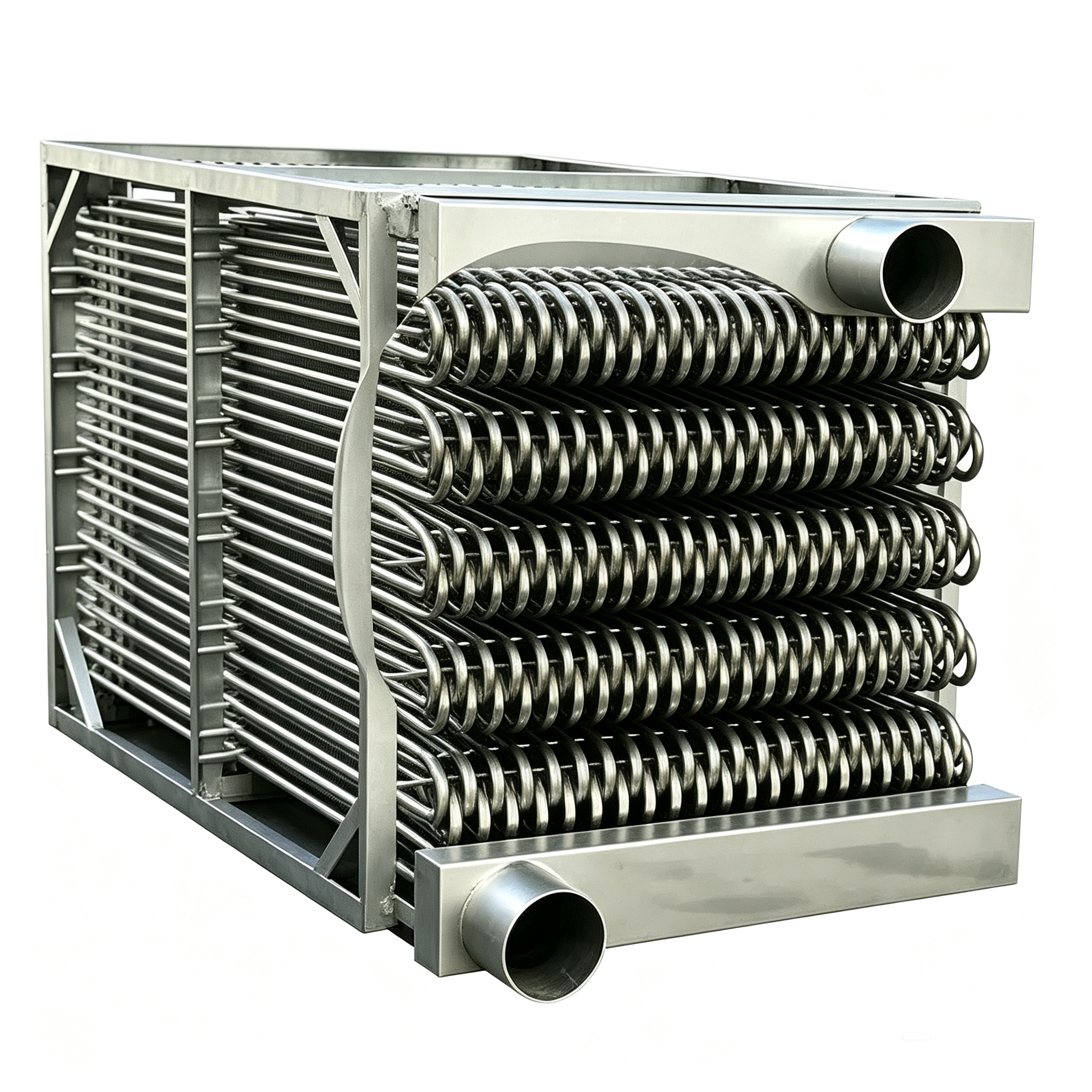

تولید کننده کویل برج خنک کننده راه راه فولاد ضد زنگ

لوله موجدار کویل اواپراتور فولادی ضد زنگ برای برج های خنک کننده صنعتی

بررسی اجمالی محصول

اصطلاحات مهم: در بسیاری از کاربردهای برج خنک کننده، این نوع جزء با دقت بیشتری به عنوان سیم پیچ مبدل حرارتی فولاد ضد زنگ، سیم پیچ برج خنک کننده مدار بسته یا سیم پیچ خنک کننده به جای کویل تبخیرکننده توصیف می شود. اصطلاح 'کویل تبخیر کننده' معمولاً زمانی استفاده می شود که کویل بخشی از یک چرخه تبرید باشد. ما می توانیم سیم پیچ را مطابق با کاربرد واقعی آن تولید یا عرضه کنیم.

ویژگی های کلیدی محصول

• ساخت لوله راه راه فولاد ضد زنگ

• راندمان انتقال حرارت بالا

• پیکربندی کویل چند ردیفه فشرده

• مقاومت در برابر خوردگی عالی

• ساختار مکانیکی قوی

• مناسب برای خنک سازی فرآیندهای صنعتی

• با ابعاد سفارشی موجود است

• قطر لوله و ضخامت دیواره سفارشی

• اتصالات ورودی و خروجی سفارشی

• مناسب برای سیستم های برج خنک کننده مدار بسته

• سازگار با کاربردهای مختلف آب و سیالات فرآیندی

• برای عمر طولانی طراحی شده است

• می تواند به عنوان جایگزین یا تجهیزات سازگار با OEM عرضه شود

کویل خنک کننده راه راه فولاد ضد زنگ مشخصات

مورد	توضیحات
نوع محصول	کویل مبدل حرارتی موجدار از جنس استنلس استیل
برنامه مشترک	برج خنک کننده صنعتی / خنک کننده مدار بسته
مواد لوله	فولاد ضد زنگ
نمرات موجود	304 / 316 / نمرات دیگر در صورت درخواست
نوع لوله	لوله راه راه
پیکربندی سیم پیچ	چند ردیفی / چند لایه
هدر مواد	فولاد ضد زنگ یا سفارشی
اتصال	ورودی و خروجی سفارشی
قاب	فولاد ضد زنگ یا فلز مقاوم در برابر خوردگی
روش انتقال حرارت	مایع به مایع یا مایع به هوا، بسته به طراحی سیستم
نصب و راه اندازی	برج خنک کننده، سیستم خنک کننده فرآیند، مبدل حرارتی
تولید	با توجه به نقشه ها و شرایط عملیاتی سفارشی شده است
استفاده جایگزین	برنامه های کاربردی سازگار با OEM و پس از فروش

توجه: ابعاد دقیق، درجه فشار، درجه مواد، قطر لوله، سرعت جریان، ظرفیت انتقال حرارت و اندازه اتصال باید با توجه به شرایط عملیاتی و الزامات مهندسی مشتری تأیید شود.

کویل مبدل حرارتی موجدار فولاد ضد زنگ چیست؟

سیم پیچ مبدل حرارتی موجدار فولاد ضد زنگ مجموعه لوله ای است که برای انتقال گرما بین یک سیال در گردش و یک محیط خنک کننده دیگر بدون اختلاط مستقیم دو سیال طراحی شده است.

سیم پیچ از چندین طول لوله تشکیل شده است که در مدارهای موازی یا سری قرار گرفته اند. در پیکربندی تصویر، لوله های راه راه به بخش های سیم پیچ مکرر شکل می گیرند و به سربرگ های بالا و پایین متصل می شوند. هدرها سیال فرآیند را از طریق مدارهای لوله جداگانه توزیع می کنند.

در حین کار، سیال فرآیند داغ از لوله های فولادی ضد زنگ عبور می کند در حالی که آب خنک کننده یا یک محیط خنک کننده دیگر گرما را از بیرون لوله ها خارج می کند.

این آرایش به ویژه در مفید است . برج های خنک کننده مدار بسته ، جایی که سیال فرآیند از آب خنک کننده خارجی جدا می ماند،

طراحی لوله راه راه برای بهبود انتقال حرارت

یکی از مهمترین ویژگی های این کویل خنک کننده ساخت لوله راه راه آن است.

بر خلاف یک لوله کاملاً صاف، یک لوله راه راه حاوی یک نمایه سطحی است که به طور خاص شکل گرفته است. همانطور که سیال از طریق لوله جریان می یابد، موج می تواند لایه مرزی را مختل کند و آشفتگی را افزایش دهد.

این می تواند چندین مزیت بالقوه ایجاد کند:

افزایش انتقال حرارت

تلاطم بیشتر می تواند انتقال حرارت بین سیال فرآیند داخلی و دیواره لوله را بهبود بخشد.

ساخت و ساز فشرده

بهبود عملکرد انتقال حرارت می تواند به مهندسان کمک کند تا به وظیفه حرارتی مورد نیاز در یک ردپای کویل نسبتا فشرده دست یابند.

اختلاط مایعات بهبود یافته

هندسه داخلی باعث حرکت و اختلاط سیال می شود و به کاهش نواحی راکد داخل لوله کمک می کند.

مساحت سطح بالا

هندسه راه راه در مقایسه با یک لوله صاف صاف ساده با ابعاد اسمی مشابه، سطح انتقال حرارت موثر بزرگ‌تری را فراهم می‌کند.

عملکرد واقعی به هندسه لوله، خواص سیال، سرعت جریان، اختلاف دما، شرایط رسوب و طراحی کلی سیستم بستگی دارد.

گزینه های مواد فولادی ضد زنگ

فولاد ضد زنگ به دلیل ترکیبی از استحکام، مقاومت در برابر خوردگی، قابلیت ساخت و دوام سرویس، به طور گسترده ای برای کویل های مبدل حرارتی صنعتی انتخاب می شود.

فولاد ضد زنگ 304

فولاد ضد زنگ 304 معمولاً برای کاربردهای آب صنعتی و خنک کننده عمومی استفاده می شود که در آن محیط عملیاتی بسیار تهاجمی نیست.

این ماده مقاومت خوبی در برابر خوردگی ایجاد می کند و اغلب یک ماده مقرون به صرفه برای کویل های خنک کننده همه منظوره است.

فولاد ضد زنگ 316

فولاد ضد زنگ 316 حاوی مولیبدن است و به طور کلی مقاومت بهتری در برابر محیط‌های حاوی کلرید و خورنده‌تر ایجاد می‌کند.

می توان آن را برای برنامه های کاربردی در نظر گرفت:

• غلظت کلرید بالاتر

• محیط های ساحلی

• آب فرآیند تهاجمی

• پردازش شیمیایی

• تصفیه آب صنعتی

• شرایط خوردگی سخت تر

درجه فولاد ضد زنگ مناسب باید همیشه با توجه به شیمی آب و ترکیب فرآیند-سیال انتخاب شود.

کویل برج خنک کننده مدار بسته

این سیم پیچ فولادی ضد زنگ می تواند به عنوان جزء انتقال حرارت در برج خنک کننده مدار بسته استفاده شود.

در یک سیستم مدار بسته، سیال فرآیند به جای اینکه مستقیماً از درون پرکننده برج خنک کننده جریان یابد، در داخل سیم پیچ گردش می کند.

فرآیند اصلی انتقال حرارت عبارت است از:

1. مایع فرآیند داغ وارد کویل می شود.

2. سیال از طریق لوله های راه راه فولاد ضد زنگ حرکت می کند.

3. گرما از دیواره لوله عبور می کند.

4. آب خنک کننده بر روی سطح سیم پیچ خارجی توزیع می شود.

5. جریان هوا گرما را از آب خنک کننده خارج می کند.

6. سیال فرآیند خنک شده از سیم پیچ خارج می شود.

7. سیال خنک شده به فرآیند صنعتی باز می گردد.

این پیکربندی به جداسازی سیال فرآیند از مدار آب برج خنک کننده کمک می کند.

برنامه های کاربردی

کویل های خنک کننده موجدار فولاد ضد زنگ ما می توانند در طیف گسترده ای از کاربردهای صنعتی استفاده شوند.

برج های خنک کننده صنعتی

به عنوان کویل های انتقال حرارت در سیستم های خنک کننده مدار بسته و تبخیری استفاده می شود.

خنک سازی فرآیند

مناسب برای فرآیندهای صنعتی که نیاز به حذف مداوم گرما دارند.

سیستم های HVAC و آب سرد

می تواند در تجهیزات مهندسی انتقال حرارت برای کاربردهای HVAC و مدیریت حرارتی گنجانده شود.

پردازش شیمیایی

ساختار فولاد ضد زنگ می تواند مقاومت بیشتری در محیط های شیمیایی انتخاب شده ایجاد کند.

پردازش مواد غذایی و آشامیدنی

در مواردی که ساخت و ساز بهداشتی و مقاومت در برابر خوردگی مورد نیاز است، ممکن است نمرات مناسب فولاد ضد زنگ مشخص شود.

سیستم های برق و انرژی

کویل های خنک کننده را می توان در سیستم های خنک کننده کمکی و تجهیزات دفع حرارت صنعتی استفاده کرد.

خنک کننده مرکز داده

مجموعه های سیم پیچ مهندسی شده ممکن است در سیستم های خنک کننده ای که نیاز به انتقال حرارت مایع قابل اعتماد دارند استفاده شوند.

مبدل های حرارتی صنعتی

پیکربندی سیم پیچ راه راه را می توان در مجموعه های مبدل حرارتی سفارشی گنجانده شود.

مزایای کویل برج خنک کننده فولادی ضد زنگ

1. مقاومت در برابر خوردگی

فولاد ضد زنگ نسبت به بسیاری از مواد فولاد کربنی معمولی مقاومت در برابر خوردگی بسیار بهتری دارد، به ویژه زمانی که درجه مناسب برای محیط عملیاتی انتخاب شود.

2. عمر طولانی

یک کویل فولادی ضد زنگ که به درستی طراحی و نگهداری شود، می تواند خدمات قابل اعتمادی را در یک دوره عملیاتی طولانی ارائه دهد.

3. انتقال حرارت کارآمد

لوله راه راه باعث ایجاد تلاطم می شود و سطح انتقال حرارت موثر بزرگی را فراهم می کند.

4. طراحی فشرده

سیم پیچ را می توان در چند ردیف مرتب کرد تا ظرفیت انتقال حرارت قابل توجهی را در یک منطقه نصب نسبتا فشرده فراهم کند.

5. یکپارچه سازی آسان سیستم

هدرهای سفارشی و اندازه های اتصال به سیم پیچ اجازه می دهد تا برای پیکربندی های مختلف لوله کشی مهندسی شود.

6. مناسب برای برنامه های کاربردی سفارشی

طول سیم پیچ، عرض، ارتفاع، آرایش لوله، مواد، ابعاد اتصال و پیکربندی مدار را می توان با نیازهای خاص تطبیق داد.

لوله راه راه در مقابل لوله صاف

انتخاب بین لوله راه راه و صاف بستگی به کاربرد دارد.

ویژگی	لوله راه راه	لوله صاف
تلاطم داخلی	پتانسیل بالاتر	به طور کلی پایین تر
انتقال حرارت	پتانسیل بالا	متعارف
هندسه سطح	راه راه	صاف
انتقال حرارت فشرده	پتانسیل عالی	متعارف
افت فشار	ممکن است بالاتر باشد	معمولا پایین تر
ملاحظات پاکسازی	وابسته به برنامه	به طور کلی ساده تر
سفارشی سازی	موجود است	به طور گسترده در دسترس است

لوله های راه راه به ویژه در جایی که عملکرد انتقال حرارت بالا و تجهیزات فشرده در اولویت هستند جذاب است. با این حال، افت فشار و تمیزی سیال باید در طراحی سیستم در نظر گرفته شود.

تولید کویل فولاد ضد زنگ سفارشی

هر کاربرد خنک کننده صنعتی نیازهای حرارتی و مکانیکی متفاوتی دارد. بنابراین ما از تنظیمات کویل سفارشی پشتیبانی می کنیم.

سفارشی سازی موجود ممکن است شامل موارد زیر باشد:

• طول سیم پیچ

• عرض سیم پیچ

• ارتفاع کویل

• قطر لوله

• ضخامت دیواره لوله

• هندسه راه راه

• زمین لوله

• تعداد ردیف لوله

• تعداد مدارها

• اندازه سربرگ

• اتصال ورودی

• اتصال پریز

• جهت گیری اتصال

• درجه فولاد ضد زنگ

• قاب نصب

• ظرفیت کلی کویل

مشتریان می توانند نقشه، ابعاد سیم پیچ موجود، عکس ها، مدل تجهیزات یا پارامترهای عملیاتی را برای ارزیابی مهندسی ارائه دهند.

تعویض کویل برج خنک کننده

یک سیم پیچ انتقال حرارت آسیب دیده یا آلوده می تواند ظرفیت خنک کننده را کاهش دهد و هزینه های عملیاتی را افزایش دهد.

علائم رایج مبنی بر اینکه کویل خنک کننده ممکن است نیاز به بازرسی یا تعویض داشته باشد عبارتند از:

• کاهش ظرفیت خنک کننده

• دمای غیر طبیعی فرآیند-سیال

• افزایش افت فشار

• نشتی لوله

• خوردگی

• تغییر شکل لوله

• نشتی هدر

• پوسته پوسته شدن بیش از حد

• رسوب شدید

• کاهش توزیع آب روی کویل

برای پروژه های جایگزین، سیم پیچ جدید باید با وظیفه حرارتی تجهیزات اصلی، ابعاد، ترتیب اتصال، فشار مورد نیاز و سازگاری سیال مطابقت داشته باشد.

ما می توانیم از نیازهای کویل برج خنک کننده جایگزین OEM و پس از فروش پشتیبانی کنیم. بر اساس اطلاعات فنی موجود،

تمیز کردن و نگهداری کویل خنک کننده

بازرسی منظم برای حفظ راندمان انتقال حرارت مهم است.

تمیز کردن کویل خارجی

آب برج خنک کننده می تواند باعث رسوبات معدنی، رشد بیولوژیکی، کثیفی و رسوب در سطح لوله خارجی شود.

سیم پیچ باید به طور دوره ای بازرسی شود و با استفاده از روشی مناسب برای نوع فولاد ضد زنگ و نوع رسوب تمیز شود.

بازرسی لوله داخلی

مدار فرآیند-سیال باید برای موارد زیر نظارت شود:

• افت فشار

• کاهش جریان

• تغییرات دما

• مقیاس بندی

• خوردگی

• نشتی

اگر رسوب داخلی شدید شود، ممکن است نیاز به تمیز کردن حرفه ای باشد.

تصفیه آب

تصفیه مناسب آب برج خنک کننده می تواند تشکیل رسوب، خوردگی و آلودگی بیولوژیکی را کاهش دهد.

شیمی آب باید بر اساس توصیه های سازنده برج خنک کننده و مشخصات مواد کویل کنترل شود.

نحوه انتخاب کویل خنک کننده فولاد ضد زنگ مناسب

قبل از سفارش سیم پیچ جایگزین یا سفارشی، تا حد امکان اطلاعات بیشتری ارائه دهید.

1. ظرفیت خنک کننده

ظرفیت انتقال حرارت مورد نیاز مانند kW، kcal/h یا BTU/h را مشخص کنید.

2. نوع سیال

سیال در حال گردش در داخل سیم پیچ را شناسایی کنید.

3. دمای ورودی و خروجی

دمای ورودی و خروجی سیال فرآیند را فراهم کنید.

4. نرخ جریان

دبی سیال مورد نیاز برای محاسبات حرارتی و افت فشار ضروری است.

5. فشار عملیاتی

فشار کاری معمولی و حداکثر را مشخص کنید.

6. کیفیت آب

شیمی آب خنک کننده، غلظت کلرید، pH، سختی و سایر عوامل مرتبط می توانند بر انتخاب مواد تأثیر بگذارند.

7. فضای نصب موجود

حداکثر ابعاد مجاز سیم پیچ را ارائه دهید.

8. الزامات اتصال

قطر اتصال، نوع اتصال و جهت اتصال را مشخص کنید.

9. مواد مورد نیاز

304، 316 یا مواد مناسب دیگری را با توجه به کاربرد انتخاب کنید.

چرا کویل های خنک کننده صنعتی خود را انتخاب می کنیم؟

ما کویل های برج خنک کننده از جنس استنلس استیل سفارشی و لوله های مبدل حرارتی راه راه را برای کاربردهای صنعتی ارائه می دهیم.

خدمات ما می تواند شامل موارد زیر باشد:

• کمک در انتخاب محصول

• طراحی کویل سفارشی

• جایگزینی OEM

• تعویض پس از فروش

• سفارشی سازی مواد

• سفارشی سازی ابعاد

• سفارشی سازی اتصال

• تولید مبتنی بر نقشه

• سفارشات عمده

• بسته بندی صادراتی

• پشتیبانی تحویل بین المللی

هدف ما ارائه یک جایگزین عملی یا راه حل سفارشی انتقال حرارت به جای تهیه سیم پیچ با اندازه استاندارد است.

تامین کننده کویل اواپراتور فولاد ضد زنگ

اگر به دنبال تامین کننده کویل اواپراتور فولاد ضد زنگ، تولید کننده کویل خنک کننده موجدار، تامین کننده کویل برج خنک کننده مدار بسته، یا تولید کننده کویل مبدل حرارتی صنعتی هستید ، می توانیم نیازهای شما را ارزیابی کرده و پیکربندی مناسب را توصیه کنیم.

برای نقل قول دقیق لطفاً ارسال کنید:

• مدل تجهیزات

• ابعاد سیم پیچ موجود

• قطر لوله

• نیاز مادی

• نوع سیال

• نرخ جریان

• دمای ورودی

• دمای خروجی

• فشار عملیاتی

• دمای آب خنک کننده

• ابعاد اتصال ورودی/خروجی

• مقدار مورد نیاز

• عکس یا نقاشی از سیم پیچ موجود

یک عکس از مولفه موجود همچنین می تواند برای شناسایی پیکربندی کلی قبل از تایید مهندسی دقیق مفید باشد.

سوالات متداول

کویل خنک کننده موجدار فولاد ضد زنگ چیست؟

این یک مجموعه انتقال حرارت است که از لوله های فولادی ضد زنگ راه راه ساخته شده است. هندسه راه راه باعث افزایش تلاطم سیال می شود و می تواند عملکرد انتقال حرارت را افزایش دهد در حالی که امکان طراحی کویل فشرده را فراهم می کند.

آیا می توان از این سیم پیچ در برج خنک کننده مدار بسته استفاده کرد؟

بله. پیکربندی نشان داده شده برای استفاده به عنوان سیم پیچ انتقال حرارت در سیستم های برج خنک کننده مدار بسته با طراحی مناسب مناسب است. اندازه نهایی باید بر اساس وظیفه حرارتی مورد نیاز و شرایط عملیاتی باشد.

این کویل اواپراتور است یا کویل برج خنک کننده؟

اصطلاحات دقیق به سیستم بستگی دارد. اگر کویل بخشی از چرخه تبرید باشد، ممکن است کویل اواپراتور باشد. اگر سیال فرآیند از طریق سیم پیچ گردش کند در حالی که آب خنک می شود و هوا گرمای خارج از آن را حذف می کند، معمولاً به آن سیم پیچ برج خنک کننده مدار بسته یا سیم پیچ مبدل حرارتی می گویند.

آیا فولاد ضد زنگ 316 موجود است؟

بله، فولاد ضد زنگ 316 را می توان برای کاربردهایی که به مقاومت در برابر خوردگی بالاتر نیاز دارند، مشخص کرد. انتخاب مواد باید بر اساس شیمی واقعی مایعات و آب باشد.

آیا می توان سیم پیچ را سفارشی کرد؟

بله. ابعاد، پیکربندی لوله، مواد، هدرها، اتصالات، آرایش مدار و سایر پارامترهای مهندسی را می توان سفارشی کرد.

آیا می توانید یک سیم پیچ جایگزین را از یک نمونه بسازید؟

نمونه، عکس، نقشه ابعادی، مدل تجهیزات یا اندازه‌گیری‌های سیم پیچ موجود می‌تواند برای ارزیابی نیاز جایگزین استفاده شود. ابعاد نهایی ساخت باید توسط مستندات مهندسی تایید شود.

چه اطلاعاتی برای یک نقل قول لازم است؟

مفیدترین اطلاعات شامل ظرفیت خنک کننده، نوع سیال، سرعت جریان، دمای ورودی/خروجی، فشار کاری، ابعاد سیم پیچ، مواد مورد نیاز، اندازه اتصال و کمیت است.

چگونه سیم پیچ برج خنک کننده فولاد ضد زنگ را نگهداری کنم؟

سیم پیچ را به طور منظم از نظر رسوب، رسوب، خوردگی، نشت و آسیب مکانیکی بازرسی کنید. تصفیه آب خنک کننده مناسب را حفظ کنید و سیم پیچ را با استفاده از روش های سازگار با مواد فولادی ضد زنگ تمیز کنید.

درخواست یک قیمت برای کویل خنک کننده سفارشی فولاد ضد زنگ

به دنبال سیم پیچ برج خنک کننده موجدار فولاد ضد زنگ، سیم پیچ مبدل حرارتی صنعتی، سیم پیچ برج خنک کننده مدار بسته، یا کویل اواپراتور سفارشی?

اطلاعات تجهیزات، نقشه ها، ابعاد یا عکس های خود را برای ما ارسال کنید. تیم ما می تواند برنامه را ارزیابی کند و یک راه حل کویل سفارشی برای جایگزینی یا تجهیزات جدید ارائه دهد.

برای قیمت، مشخصات فنی، سفارشی سازی و گزینه های جایگزین سازگار با OEM با ما تماس بگیرید.
