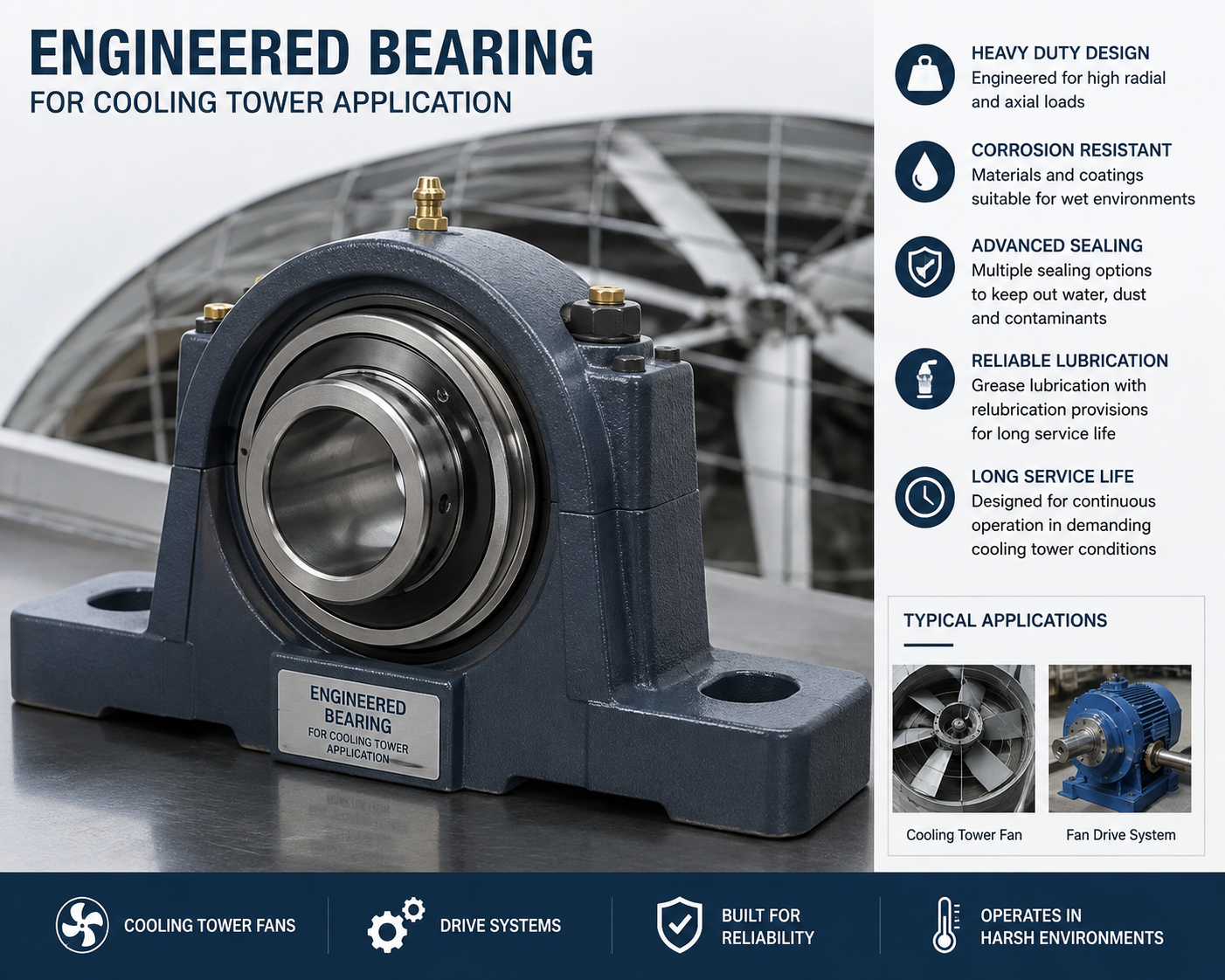

ตลับ ลูกปืนที่ได้รับการออกแบบทางวิศวกรรมสำหรับการใช้งานหอทำความเย็น เป็นโซลูชันตลับลูกปืนที่คัดเลือกมาเป็นพิเศษหรือปรับแต่งเอง ซึ่งออกแบบมาเพื่อทนต่อสภาวะการทำงานที่มีความต้องการของหอทำความเย็นอุตสาหกรรม ต่างจากตลับลูกปืนมาตรฐานที่เลือกตามขนาดรูและพิกัดโหลดเท่านั้น ตลับลูกปืนคูลลิ่งทาวเวอร์ที่ได้รับการออกแบบทางวิศวกรรมจะจับคู่กับสภาพแวดล้อมการทำงานที่สมบูรณ์ รวมถึงความเร็วพัดลม โหลดของเพลา การสัมผัสความชื้น การสั่นสะเทือน อุณหภูมิ การหล่อลื่น การจัดตำแหน่ง และข้อกำหนดการทำงานต่อเนื่อง
ระบบพัดลมคูลลิ่งทาวเวอร์ทำงานในสภาพแวดล้อมที่น้ำ ความชื้น สารเคมี การสั่นสะเทือน และอุณหภูมิผันผวนสามารถเร่งการสึกหรอทางกลได้ โซลูชันตลับลูกปืนที่ได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสมช่วยให้มีการรองรับเพลาที่เชื่อถือได้ การหมุนพัดลมที่ราบรื่น ลดการสั่นสะเทือน และอายุการใช้งานที่ยาวนานขึ้น
โซลูชันตลับลูกปืนที่ออกแบบทางวิศวกรรมของเราเหมาะสำหรับ เพลาพัดลมหอทำความเย็น ชุดขับเคลื่อนพัดลม พัดลมที่ขับเคลื่อนด้วยกระปุกเกียร์ พัดลมที่ขับเคลื่อนด้วยสายพาน และอุปกรณ์หมุนอื่นๆ ที่ใช้ในอุตสาหกรรมและหอทำความเย็น HVAC
ตลับลูกปืนที่ออกแบบทางวิศวกรรมคือชุดตลับลูกปืนที่ออกแบบมาให้ตรงกับความต้องการที่แท้จริงของเครื่องจักรเฉพาะ แทนที่จะอาศัยข้อกำหนดเฉพาะของแค็ตตาล็อกมาตรฐานเพียงอย่างเดียว
สำหรับการใช้งานหอทำความเย็น ข้อพิจารณาทางวิศวกรรมอาจรวมถึง:
เส้นผ่านศูนย์กลางเพลาพัดลม
เส้นผ่านศูนย์กลางและน้ำหนักของพัดลม
รอบต่อนาทีในการทำงาน
โหลดแนวรัศมีและแนวแกน
การจัดเรียงเพลา
ระยะห่างของแบริ่ง
การสัมผัสกับสิ่งแวดล้อม
วิธีการหล่อลื่น
อายุการใช้งานที่ต้องการ
การโก่งตัวของเพลา
ระดับการสั่นสะเทือน
การจัดวางการติดตั้ง
ความต้านทานการกัดกร่อน
ข้อกำหนดในการบำรุงรักษา
วิธีการนี้ทำให้ตลับลูกปืนที่ได้รับการออกแบบทางวิศวกรรมมีประโยชน์อย่างยิ่งสำหรับ หอทำความเย็นอุตสาหกรรมขนาดใหญ่ โครงการทดแทน สภาพการทำงานที่ยากลำบาก และอุปกรณ์ที่ต้องการความน่าเชื่อถือที่ดีขึ้น.
เพลาพัดลมหอทำความเย็นจะถ่ายเทพลังงานกลจากมอเตอร์หรือตัวลดความเร็วไปยังชุดพัดลม ตลับลูกปืนรองรับเพลาหมุนนี้และช่วยรักษาตำแหน่งระหว่างการทำงาน
ในระบบหอหล่อเย็นขนาดใหญ่ แบริ่งจะต้องทำงานได้อย่างน่าเชื่อถือ แม้ว่าพัดลมจะหมุนอย่างต่อเนื่องและสัมผัสกับสิ่งแวดล้อมก็ตาม
แบริ่งเพลาพัดลมที่ได้รับการออกแบบทางวิศวกรรมสามารถกำหนดค่าให้เหมาะกับ:
โหลดรัศมีสูง
การโก่งตัวของเพลา
การดำเนินงานอย่างต่อเนื่อง
มีความชื้นสูง
น้ำกระเด็น
สภาพแวดล้อมที่ปนเปื้อน
พัดลมไม่สมดุล
การขยายตัวทางความร้อน
การวางแนวเพลาไม่ตรง
การเลือกตลับลูกปืนที่ถูกต้องจึงเป็นส่วนสำคัญของวิศวกรรมระบบขับเคลื่อนหอหล่อเย็น

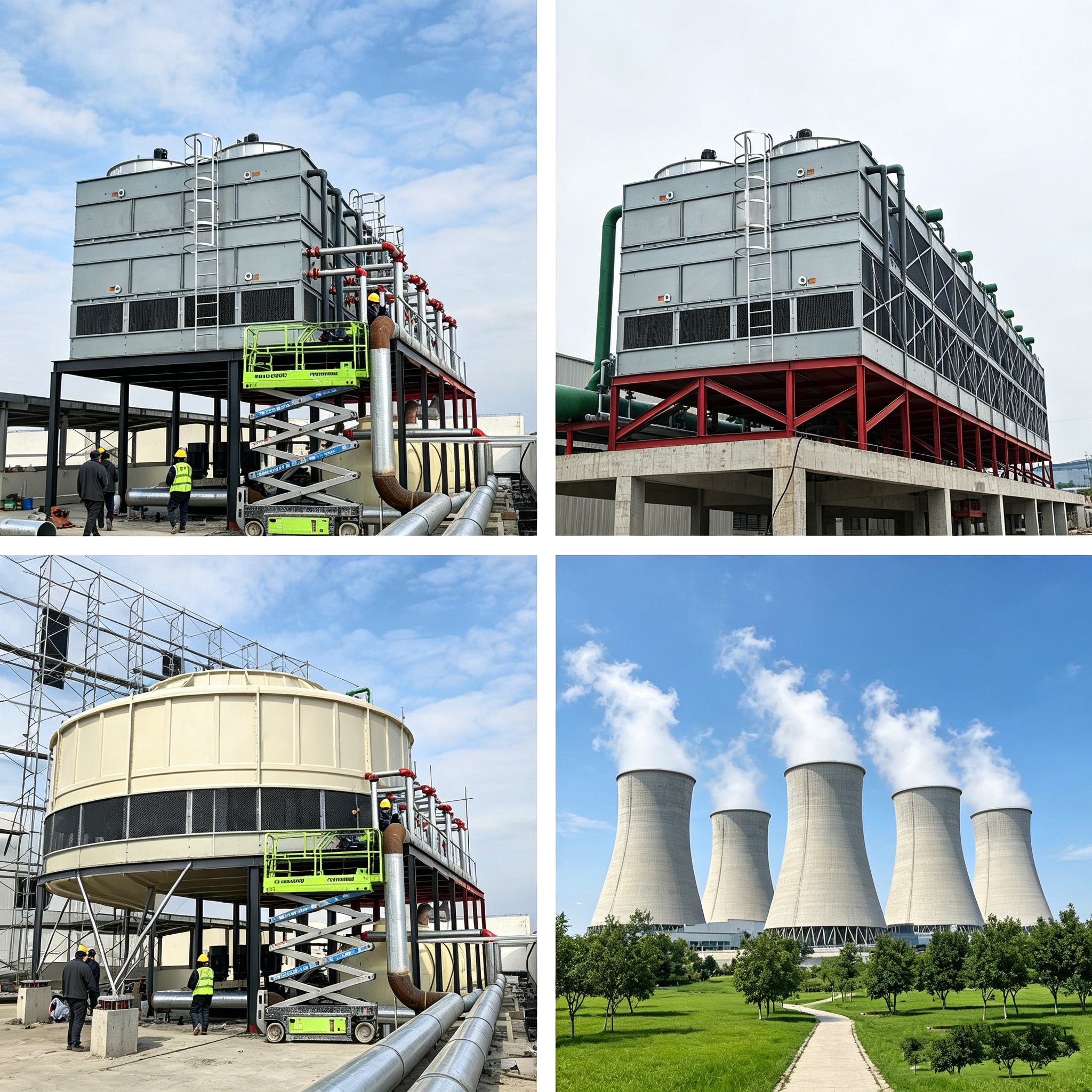

ตลับลูกปืนที่ได้รับการออกแบบทางวิศวกรรมเหมาะสำหรับหอทำความเย็นที่ใช้ในการผลิตกระแสไฟฟ้า การแปรรูปทางเคมี โรงงานปิโตรเคมี โรงถลุงเหล็ก โรงงานผลิต และอุตสาหกรรมกระบวนการอื่นๆ
หอทำความเย็น HVAC เชิงพาณิชย์สามารถใช้โซลูชันตลับลูกปืนที่ออกแบบทางวิศวกรรมสำหรับชุดพัดลมขนาดใหญ่ ซึ่งความน่าเชื่อถือและระยะเวลาการบริการที่ยาวนานเป็นสิ่งสำคัญ
สำหรับทาวเวอร์แบบเหนี่ยวนำ แบริ่งที่ได้รับการออกแบบทางวิศวกรรมสามารถรองรับเพลาพัดลมที่เกี่ยวข้องกับพัดลมตามแนวแกนที่ติดตั้งด้านบน
ชุดตลับลูกปืนที่ได้รับการออกแบบทางวิศวกรรมยังสามารถกำหนดค่าสำหรับระบบขับเคลื่อนพัดลมแบบบังคับร่างได้
หอทำความเย็นแบบไหลผ่านอาจต้องมีการกำหนดค่าแบริ่งพิเศษ ขึ้นอยู่กับการออกแบบเพลาพัดลม การจัดเรียงไดรฟ์ และขนาดทาวเวอร์
ชุดพัดลมทาวเวอร์แบบทวนกระแสสามารถใช้แบริ่งที่ได้รับการออกแบบทางวิศวกรรมซึ่งออกแบบให้เหมาะกับการจัดเรียงพัดลมและไดรฟ์โดยเฉพาะ
ชุดตลับลูกปืนที่ได้รับการออกแบบทางวิศวกรรมสามารถออกแบบสำหรับการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง ซึ่งคาดว่าจะมีการทำงานที่ต่อเนื่องและมีภาระทางกลสูง
แบริ่งคูลลิ่งทาวเวอร์ทำงานในสภาพแวดล้อมที่เปียก สามารถเลือกซีล เกราะป้องกัน สารเคลือบ วัสดุตัวเรือน และระบบหล่อลื่นที่เหมาะสมได้ เพื่อลดผลกระทบของความชื้นและการปนเปื้อน
การเลือกแบริ่งจะขึ้นอยู่กับโหลดการทำงานจริงของพัดลมและเพลาคูลลิ่งทาวเวอร์ แทนที่จะจับคู่เส้นผ่านศูนย์กลางเพลาที่ระบุเท่านั้น
การจัดเรียงตลับลูกปืนสามารถออกแบบตามรูปทรงของเพลาและสภาวะการติดตั้งเพื่อช่วยรักษาการจัดแนวเพลาที่เหมาะสม
การคำนวณภาระ การหล่อลื่น การซีล และการติดตั้งที่เหมาะสมสามารถช่วยยืดอายุการทำงานของตลับลูกปืนและลดการบำรุงรักษาโดยไม่ได้วางแผน
ตลับลูกปืนที่ได้รับการออกแบบทางวิศวกรรมสามารถพัฒนาเพื่อใช้ทดแทนชุดตลับลูกปืนหอทำความเย็นที่มีอยู่ได้ เมื่อส่วนประกอบดั้งเดิมล้าสมัย ไม่พร้อมใช้งาน หรือมีราคาแพง
ข้อมูลจำเพาะของตลับลูกปืนขั้นสุดท้ายควรได้รับการยืนยันจากการออกแบบหอทำความเย็นจริง ตลับลูกปืนที่มีอยู่ ขนาดเพลา ความเร็วในการทำงาน และสภาวะโหลด
ตลับลูกปืนมาตรฐานอาจทำงานได้ดีในอุปกรณ์อุตสาหกรรมทั่วไป แต่การใช้งานหอหล่อเย็นอาจทำให้เกิดความท้าทายเพิ่มเติมได้
น้ำและความชื้นสามารถเข้าสู่บริเวณแบริ่งและเร่งการกัดกร่อนหรือการเสื่อมสภาพของน้ำมันหล่อลื่น
พัดลมคูลลิ่งทาวเวอร์อาจทำงานเป็นระยะเวลานาน ทำให้เกิดชั่วโมงการทำงานของตลับลูกปืนสะสมอย่างมีนัยสำคัญ
พัดลมแนวแกนขนาดใหญ่สามารถสร้างภาระในแนวรัศมีและแรงสั่นสะเทือนได้มาก
เพลาพัดลมขนาดยาวอาจมีความไวต่อการจัดตำแหน่งและการโก่งตัวของเพลา การวางตำแหน่งแบริ่งที่ไม่ถูกต้องอาจทำให้เกิดการรับน้ำหนักเพิ่มเติม
ผู้ผลิตและรุ่นหอทำความเย็นที่แตกต่างกันใช้เพลา แบริ่ง ตัวเรือน และโครงร่างไดรฟ์ที่แตกต่างกัน
โซลูชันที่ได้รับการออกแบบทางวิศวกรรมทำให้สามารถพิจารณาปัจจัยเหล่านี้ร่วมกันได้
การเลือกแบริ่งหอหล่อเย็นเชิงวิศวกรรมควรเริ่มต้นด้วยการรวบรวมข้อมูลอุปกรณ์ที่แม่นยำ
ระบุผู้ผลิตหอทำความเย็น รุ่น ประเภท และการใช้งานทุกครั้งที่มี
มิติข้อมูลที่สำคัญได้แก่:
เส้นผ่านศูนย์กลางเพลา
ความยาวเพลา
เส้นผ่านศูนย์กลางที่นั่งแบริ่ง
ขนาดไหล่เพลา
ขนาดรูกุญแจ
ตำแหน่งติดตั้งแบริ่ง
แบริ่งต้องเหมาะสมกับ RPM การทำงานจริงของพัดลม
การประเมินทางวิศวกรรมอาจพิจารณาถึงน้ำหนักพัดลม น้ำหนักเพลา แรงขับเคลื่อน ความตึงของสายพาน โหลดข้อต่อ และแรงในการทำงานอื่นๆ
ระบุการสัมผัสกับน้ำ ความชื้น สารเคมี ฝุ่น ความผันผวนของอุณหภูมิ และสิ่งปนเปื้อนอื่นๆ
การจัดเรียงการซีลและการหล่อลื่นควรตรงกับสภาพแวดล้อมของหอทำความเย็นและโปรแกรมการบำรุงรักษาจริง
การออกแบบตัวเรือน วิธีการติดตั้ง การวางแนวเพลา และระยะห่างของแบริ่งควรได้รับการตรวจสอบก่อนการเลือกขั้นสุดท้าย
ระบบขับเคลื่อนพัดลมคูลลิ่งทาวเวอร์อาจรวมถึง:
มอเตอร์ → กระปุกเกียร์ หรือ ขับเคลื่อน → เพลา → แบริ่ง → ดุมพัดลม → ใบพัดลม
ในบางระบบ ไดรฟ์อาจใช้:
มอเตอร์ → มัด → สายพานวี → เพลาพัดลม → แบริ่ง → พัดลม
แบริ่งจะต้องทำงานอย่างถูกต้องกับระบบขับเคลื่อนทั้งหมด ด้วยเหตุนี้ การเปลี่ยนตลับลูกปืนจึงไม่ควรถือเป็นการเลือกส่วนประกอบแบบแยกส่วน
การเปลี่ยนแปลงความตึงของสายพาน การวางแนวเพลา ความสมดุลของพัดลม หรือตำแหน่งกระปุกเกียร์อาจส่งผลต่อการโหลดตลับลูกปืนและอายุการใช้งาน
การเลือกใช้วัสดุขึ้นอยู่กับสภาพแวดล้อมการทำงานและอายุการใช้งานที่ต้องการ
ข้อควรพิจารณาทางวิศวกรรมที่เป็นไปได้ ได้แก่:
ตัวเรือนลูกปืนเหล็กหล่อ
ส่วนประกอบเหล็ก
ส่วนประกอบสแตนเลสตามความเหมาะสม
สารเคลือบป้องกันการกัดกร่อน
ซีลป้องกัน
จาระบีแบริ่งคุณภาพสูง
การป้องกันสิ่งแวดล้อม
การรักษาพื้นผิวเฉพาะการใช้งาน
การผสมผสานที่ถูกต้องขึ้นอยู่กับเคมีของน้ำของหอทำความเย็น ระดับการสัมผัส สภาพการทำงาน และข้อกำหนดในการบำรุงรักษา
การซึมผ่านของความชื้นอาจทำให้เกิดการกัดกร่อนขององค์ประกอบลูกกลิ้ง เผ่าพันธุ์ หรือส่วนประกอบอื่นๆ
จาระบีไม่เพียงพอ มากเกินไป หรือไม่เหมาะสมอาจส่งผลให้เกิดความร้อนสูงเกินไปและการสึกหรอเร็วขึ้น
การวางแนวที่ไม่ถูกต้องอาจเพิ่มภาระของแบริ่งและสร้างการสั่นสะเทือนที่มากเกินไป
พัดลมที่ไม่สมดุลสามารถส่งแรงสั่นสะเทือนอย่างต่อเนื่องผ่านระบบเพลาและแบริ่ง
ในระบบขับเคลื่อนด้วยสายพาน ความตึงของสายพานที่มากเกินไปอาจทำให้ภาระของตลับลูกปืนในแนวรัศมีเพิ่มขึ้นได้
พื้นผิวเบาะเพลาที่เสียหายหรือสึกหรออาจทำให้การติดตั้งและการจัดตำแหน่งตลับลูกปืนไม่ถูกต้อง
โซลูชันที่ได้รับการออกแบบทางวิศวกรรมอาจมีความเหมาะสมเมื่อ:
แบริ่งทดแทนมาตรฐานล้มเหลวซ้ำแล้วซ้ำเล่า
แบริ่งเดิมล้าสมัยแล้ว
อะไหล่ OEM หาได้ยาก
หอทำความเย็นได้รับการแก้ไข
เงื่อนไขการดำเนินงานมีการเปลี่ยนแปลง
ตลับลูกปืนที่มีอยู่จะเกิดการสั่นสะเทือนมากเกินไป
เพลาพัดลมมีขนาดไม่ปกติ
จำเป็นต้องมีตัวเรือนหรือการติดตั้งแบบกำหนดเอง
หอหล่อเย็นทำงานในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนเป็นพิเศษ
ต้องมีอายุการใช้งานของตลับลูกปืนนานขึ้น
เมื่อเปลี่ยนแบริ่งหอหล่อเย็นที่มีอยู่ วัตถุประสงค์ไม่ควรเพียงเพื่อค้นหาแบริ่งที่เหมาะกับเพลาเท่านั้น
ควรประเมินการทดแทนสำหรับ:
คะแนนโหลดแบบไดนามิก
คะแนนโหลดแบบคงที่
ความเร็วในการทำงาน
ความอดทนของเพลา
ความแข็งแรงของที่อยู่อาศัย
การปิดผนึก
การหล่อลื่น
การจัดตำแหน่ง
การคุ้มครองสิ่งแวดล้อม
อายุการใช้งานที่คาดหวัง
ในกรณีที่ไม่มีข้อมูลตลับลูกปืนเดิม การวัดและรูปถ่ายสามารถช่วยระบุการเปลี่ยนที่เหมาะสมได้
เพื่อการเลือกหรือปรับแต่งที่แม่นยำ ลูกค้าสามารถจัดเตรียม:
ผู้ผลิตคูลลิ่งทาวเวอร์
รุ่นคูลลิ่งทาวเวอร์
เส้นผ่านศูนย์กลางพัดลม
ความเร็วพัดลม
กำลังมอเตอร์
กระปุกเกียร์ หรือประเภทไดรฟ์
เส้นผ่านศูนย์กลางเพลาพัดลม
รุ่นตลับลูกปืนที่มีอยู่
ขนาดตัวเรือนแบริ่ง
การวาดเพลา ถ้ามี
รูปถ่ายของการชุมนุมที่มีอยู่
สภาพแวดล้อมการทำงาน
อาการตลับลูกปืนชำรุดที่มีอยู่
รายละเอียดเหล่านี้ช่วยให้สามารถประเมินโซลูชันตลับลูกปืนเทียบกับสภาพการทำงานของหอทำความเย็นจริงได้
โซลูชันตลับลูกปืนที่ออกแบบและทดแทนสามารถพัฒนาได้สำหรับการกำหนดค่าหอหล่อเย็นที่หลากหลาย รวมถึงอุปกรณ์ที่เกี่ยวข้องกับแบรนด์หอหล่อเย็นหลักๆ เช่น Marley , BAC และ EVAPCO ขึ้นอยู่กับการตรวจสอบมิติและการใช้งาน
สำหรับโครงการทดแทน สามารถใช้หมายเลขชิ้นส่วนตลับลูกปืนดั้งเดิม รุ่นอุปกรณ์ ขนาดเพลา หรือรูปถ่ายที่ชัดเจนเป็นข้อมูลเริ่มต้นได้
วัตถุประสงค์คือเพื่อจัดหาชุดประกอบตลับลูกปืนที่เหมาะกับการจัดวางกลไกที่มีอยู่ในขณะเดียวกันก็ตอบสนองสภาวะการทำงานที่ต้องการ
การตรวจสอบเป็นประจำสามารถช่วยระบุปัญหาตลับลูกปืนได้ก่อนที่จะทำให้เกิดการปิดระบบคูลลิ่งทาวเวอร์ครั้งใหญ่
จุดตรวจสอบที่แนะนำได้แก่:
อุณหภูมิแบริ่ง
เสียงแบริ่ง
การสั่นสะเทือนของพัดลม
สภาพการหล่อลื่น
สภาพที่อยู่อาศัย
สภาพเพลา
สลักเกลียวยึด
การจัดตำแหน่งเพลา
สภาพซีล
ความสมดุลของพัดลม
ควรตรวจสอบการเปลี่ยนแปลงที่สำคัญจากสภาวะการทำงานปกติ
เป็นโซลูชันตลับลูกปืนที่ออกแบบหรือเลือกตามข้อกำหนดทางกลและสิ่งแวดล้อมเฉพาะของพัดลมคูลลิ่งทาวเวอร์หรือระบบขับเคลื่อน
หอหล่อเย็นผสมผสานอุปกรณ์ที่หมุนอย่างต่อเนื่องเข้ากับความชื้น ความชื้น การสั่นสะเทือน และสภาพแวดล้อมที่อาจกัดกร่อน สภาวะเหล่านี้อาจต้องมีการกำหนดค่าตลับลูกปืนที่นอกเหนือไปจากตลับลูกปืนมาตรฐานพื้นฐาน
ในหลายกรณี สามารถพัฒนาการเปลี่ยนทดแทนทางวิศวกรรมเพื่อให้ตรงกับขนาดของตลับลูกปืนเดิม ข้อกำหนดในการรับน้ำหนัก การจัดตำแหน่งการติดตั้ง และสภาพการทำงาน ต้องมีการตรวจสอบทางเทคนิคก่อนเปลี่ยน
ชุดประกอบตลับลูกปืนแบบกำหนดเองหรือเฉพาะการใช้งานสามารถพิจารณาได้จากขนาดเพลา โหลด ความเร็ว ความต้องการของตัวเรือน การปิดผนึก การหล่อลื่น และสภาพแวดล้อมการทำงาน
ข้อมูลที่เป็นประโยชน์มากที่สุด ได้แก่ หมายเลขตลับลูกปืนที่มีอยู่ เส้นผ่านศูนย์กลางเพลา รุ่นหอทำความเย็น รอบพัดลม เส้นผ่านศูนย์กลางพัดลม ขนาดตัวเรือนตลับลูกปืน และรูปถ่ายหรือภาพวาด
การจัดตำแหน่งที่ถูกต้อง การหล่อลื่นที่เหมาะสม การปิดผนึกที่มีประสิทธิภาพ การปรับสมดุลพัดลมที่เหมาะสม ความตึงของสายพานที่เหมาะสม การตรวจสอบการสั่นสะเทือนอย่างสม่ำเสมอ และการบำรุงรักษาอย่างทันท่วงที ล้วนส่งผลให้อายุการใช้งานตลับลูกปืนยาวนานขึ้น
สำหรับเว็บไซต์ชิ้นส่วนคูลลิ่งทาวเวอร์ หน้านี้สามารถเชื่อมโยงภายในกับ:
ตลับ ลูกปืนที่ได้รับการออกแบบทางวิศวกรรมสำหรับการใช้งานหอทำความเย็น ให้แนวทางการใช้งานเฉพาะมากขึ้นในการรองรับเพลาพัดลมและระบบขับเคลื่อนของหอทำความเย็น เมื่อพิจารณาถึงภาระ ความเร็ว รูปทรงของเพลา การจัดตำแหน่ง การปิดผนึก การหล่อลื่น การสั่นสะเทือน และสภาพแวดล้อมร่วมกัน โซลูชันตลับลูกปืนที่ได้รับการออกแบบทางวิศวกรรมสามารถปรับปรุงความน่าเชื่อถือทางกล และช่วยลดเวลาหยุดทำงานของหอหล่อเย็นโดยไม่คาดคิด
สำหรับการเปลี่ยน OEM การบำรุงรักษาหลังการขาย หรือโครงการหอทำความเย็นแบบกำหนด เอง ให้ระบุหมายเลขตลับลูกปืน ขนาดเพลา รุ่นหอทำความเย็น ความเร็วพัดลม และรูปถ่ายหรือภาพวาด เพื่อกำหนดการกำหนดค่าตลับลูกปืนทางวิศวกรรมที่เหมาะสม
