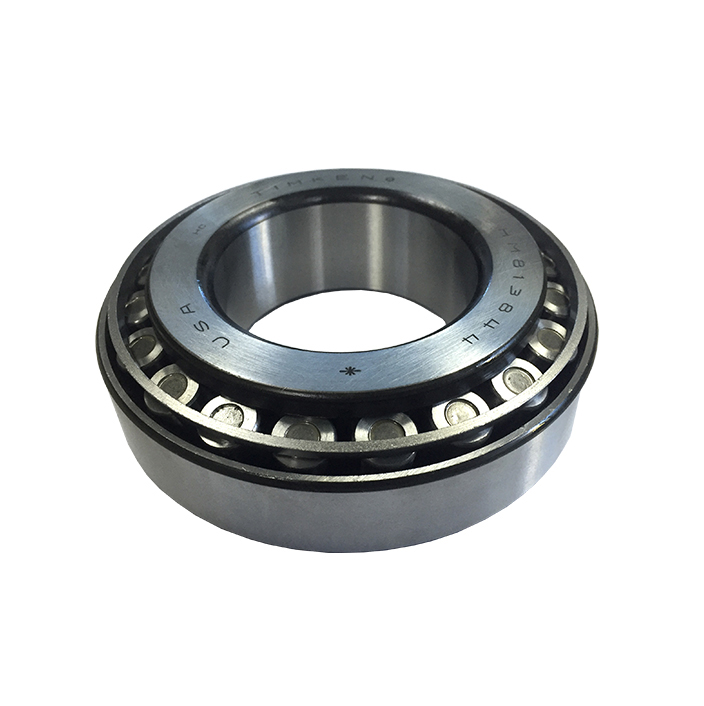

एक कूलिंग टावर अनुप्रयोगों के लिए इंजीनियर्ड बियरिंग विशेष रूप से चयनित या अनुकूलित बियरिंग समाधान है जिसे औद्योगिक कूलिंग टावरों की मांग वाली परिचालन स्थितियों का सामना करने के लिए डिज़ाइन किया गया है। केवल बोर आकार और लोड रेटिंग द्वारा चुने गए मानक बीयरिंगों के विपरीत, इंजीनियर्ड कूलिंग टॉवर बीयरिंग पंखे की गति, शाफ्ट लोड, नमी जोखिम, कंपन, तापमान, स्नेहन, संरेखण और निरंतर-ड्यूटी आवश्यकताओं सहित पूर्ण ऑपरेटिंग वातावरण से मेल खाते हैं।
कूलिंग टावर फैन सिस्टम ऐसे वातावरण में काम करते हैं जहां पानी, नमी, रसायन, कंपन और तापमान में उतार-चढ़ाव यांत्रिक घिसाव को तेज कर सकते हैं। एक उचित रूप से इंजीनियर किया गया बियरिंग समाधान विश्वसनीय शाफ्ट समर्थन, सुचारू प्रशंसक रोटेशन, कम कंपन और लंबी सेवा जीवन प्रदान करने में मदद करता है।
हमारे इंजीनियर्ड बियरिंग समाधान के लिए उपयुक्त हैं । कूलिंग टावर फैन शाफ्ट, फैन ड्राइव असेंबली, गियरबॉक्स-चालित पंखे, बेल्ट-चालित पंखे और औद्योगिक और HVAC कूलिंग टावरों में उपयोग किए जाने वाले अन्य घूमने वाले उपकरणों
एक इंजीनियर्ड बियरिंग एक बियरिंग असेंबली है जिसे केवल मानक कैटलॉग विनिर्देश पर निर्भर होने के बजाय एक विशिष्ट मशीन की वास्तविक आवश्यकताओं के अनुसार डिज़ाइन किया गया है।
कूलिंग टावर अनुप्रयोगों के लिए, इंजीनियरिंग संबंधी विचारों में शामिल हो सकते हैं:
पंखे के शाफ़्ट का व्यास
पंखे का व्यास और वजन
ऑपरेटिंग आरपीएम
रेडियल और अक्षीय भार
दस्ता व्यवस्था
बियरिंग रिक्ति
पर्यावरणीय जोखिम
स्नेहन विधि
आवश्यक सेवा जीवन
दस्ता विक्षेपण
कंपन स्तर
लगाने की व्यवस्था
संक्षारण प्रतिरोध
रखरखाव संबंधी आवश्यकताएँ
यह दृष्टिकोण इंजीनियर्ड बियरिंग्स को विशेष रूप से बड़े औद्योगिक कूलिंग टावरों, प्रतिस्थापन परियोजनाओं, कठिन परिचालन स्थितियों और बेहतर विश्वसनीयता की आवश्यकता वाले उपकरणों के लिए उपयोगी बनाता है।.
कूलिंग टॉवर फैन शाफ्ट मोटर या स्पीड रिड्यूसर से फैन असेंबली में यांत्रिक शक्ति स्थानांतरित करता है। बियरिंग्स इस घूमने वाले शाफ्ट का समर्थन करते हैं और ऑपरेशन के दौरान इसकी स्थिति बनाए रखने में मदद करते हैं।
बड़े कूलिंग टॉवर सिस्टम में, लगातार पंखे के घूमने और पर्यावरणीय जोखिम के बावजूद बेयरिंग को विश्वसनीय रूप से काम करना चाहिए।
एक इंजीनियर्ड फैन शाफ्ट बियरिंग को निम्नलिखित के लिए कॉन्फ़िगर किया जा सकता है:
उच्च रेडियल भार
दस्ता विक्षेपण
सतत संचालन
उच्च आर्द्रता
पानी का छींटा
दूषित वातावरण
पंखे का असंतुलन
थर्मल विस्तार
शाफ्ट का गलत संरेखण
इसलिए सही बियरिंग चयन कूलिंग टावर ड्राइव-सिस्टम इंजीनियरिंग का एक महत्वपूर्ण हिस्सा है।
इंजीनियर्ड बीयरिंग बिजली उत्पादन, रासायनिक प्रसंस्करण, पेट्रोकेमिकल संयंत्रों, स्टील मिलों, विनिर्माण सुविधाओं और अन्य प्रक्रिया उद्योगों में उपयोग किए जाने वाले कूलिंग टावरों के लिए उपयुक्त हैं।
वाणिज्यिक HVAC कूलिंग टावर बड़े पंखे असेंबलियों के लिए इंजीनियर्ड बियरिंग समाधानों का उपयोग कर सकते हैं जहां विश्वसनीयता और लंबी सेवा अंतराल महत्वपूर्ण हैं।
प्रेरित-ड्राफ्ट टावरों के लिए, इंजीनियर बीयरिंग शीर्ष-घुड़सवार अक्षीय प्रशंसकों से जुड़े प्रशंसक शाफ्ट का समर्थन कर सकते हैं।
इंजीनियर्ड बियरिंग असेंबलियों को फोर्स्ड-ड्राफ्ट फैन ड्राइव सिस्टम के लिए भी कॉन्फ़िगर किया जा सकता है।
क्रॉसफ़्लो कूलिंग टावरों को पंखे के शाफ्ट डिज़ाइन, ड्राइव व्यवस्था और टावर के आकार के आधार पर विशेष बीयरिंग कॉन्फ़िगरेशन की आवश्यकता हो सकती है।
काउंटरफ़्लो टॉवर फैन असेंबली विशिष्ट पंखे और ड्राइव व्यवस्था के आसपास डिज़ाइन किए गए इंजीनियर बीयरिंग का उपयोग कर सकते हैं।
इंजीनियर्ड बेयरिंग असेंबलियों को मांग वाले औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया जा सकता है जहां निरंतर संचालन और उच्च यांत्रिक भार अपेक्षित हैं।
कूलिंग टॉवर बीयरिंग गीले वातावरण में काम करते हैं। नमी और संदूषण के प्रभाव को कम करने के लिए उपयुक्त सील, ढाल, कोटिंग, आवास सामग्री और स्नेहन प्रणाली का चयन किया जा सकता है।
बियरिंग का चयन केवल नाममात्र शाफ्ट व्यास के मिलान के बजाय कूलिंग टॉवर पंखे और शाफ्ट के वास्तविक परिचालन भार पर आधारित होता है।
उचित शाफ्ट संरेखण बनाए रखने में मदद के लिए बीयरिंग व्यवस्था को शाफ्ट ज्यामिति और माउंटिंग स्थितियों के आसपास इंजीनियर किया जा सकता है।
उचित लोड गणना, स्नेहन, सीलिंग और स्थापना से असर परिचालन जीवन को बढ़ाने और अनियोजित रखरखाव को कम करने में मदद मिल सकती है।
जब मूल घटक अप्रचलित, अनुपलब्ध या महंगे हों तो मौजूदा कूलिंग टॉवर बियरिंग असेंबलियों के प्रतिस्थापन के लिए इंजीनियर बियरिंग विकसित की जा सकती है।
अंतिम बियरिंग विनिर्देशों की पुष्टि वास्तविक कूलिंग टॉवर डिज़ाइन, मौजूदा बियरिंग, शाफ्ट आयाम, परिचालन गति और लोड स्थितियों से की जानी चाहिए।
सामान्य औद्योगिक उपकरणों में एक मानक बियरिंग अच्छा काम कर सकती है, लेकिन कूलिंग टॉवर अनुप्रयोग अतिरिक्त चुनौतियाँ पेश कर सकते हैं।
पानी और नमी असर क्षेत्र में प्रवेश कर सकते हैं और संक्षारण या स्नेहक की गिरावट को तेज कर सकते हैं।
कूलिंग टॉवर पंखे विस्तारित अवधि के लिए काम कर सकते हैं, जिससे महत्वपूर्ण संचयी असर परिचालन घंटे बनते हैं।
बड़े अक्षीय पंखे पर्याप्त रेडियल भार और कंपन उत्पन्न कर सकते हैं।
लंबे पंखे के शाफ्ट संरेखण और शाफ्ट विक्षेपण के प्रति संवेदनशील हो सकते हैं। बीयरिंग की गलत स्थिति अतिरिक्त लोडिंग पैदा कर सकती है।
विभिन्न कूलिंग टॉवर निर्माता और मॉडल अलग-अलग शाफ्ट, बेयरिंग, हाउसिंग और ड्राइव कॉन्फ़िगरेशन का उपयोग करते हैं।
एक इंजीनियर्ड समाधान इन कारकों पर एक साथ विचार करने की अनुमति देता है।
इंजीनियर्ड कूलिंग टावर बियरिंग का चयन सटीक उपकरण डेटा एकत्र करने के साथ शुरू होना चाहिए।
जब भी उपलब्ध हो, कूलिंग टॉवर निर्माता, मॉडल, प्रकार और एप्लिकेशन प्रदान करें।
महत्वपूर्ण आयामों में शामिल हैं:
दस्ता व्यास
शाफ्ट की लंबाई
असर बैठने का व्यास
दस्ता कंधे आयाम
मुख्य मार्ग आयाम
बियरिंग लगाने का स्थान
बेयरिंग पंखे के वास्तविक ऑपरेटिंग आरपीएम के लिए उपयुक्त होनी चाहिए।
इंजीनियरिंग मूल्यांकन में पंखे के वजन, शाफ्ट के वजन, ड्राइव बल, बेल्ट तनाव, युग्मन भार और अन्य ऑपरेटिंग बलों पर विचार किया जा सकता है।
पानी, नमी, रसायन, धूल, तापमान में उतार-चढ़ाव और अन्य दूषित पदार्थों के संपर्क का निर्धारण करें।
सीलिंग और स्नेहन व्यवस्था वास्तविक कूलिंग टॉवर वातावरण और रखरखाव कार्यक्रम से मेल खाना चाहिए।
अंतिम चयन से पहले आवास डिजाइन, माउंटिंग विधि, शाफ्ट संरेखण और असर रिक्ति को सत्यापित किया जाना चाहिए।
कूलिंग टावर फैन ड्राइव सिस्टम में शामिल हो सकते हैं:
मोटर → गियरबॉक्स या ड्राइव → शाफ़्ट → बियरिंग → फैन हब → फैन ब्लेड
कुछ प्रणालियों में, ड्राइव का उपयोग हो सकता है:
मोटर → शीव → V-बेल्ट → फैन शाफ्ट → बियरिंग → पंखा
बियरिंग को संपूर्ण ड्राइव सिस्टम के साथ सही ढंग से काम करना चाहिए। इस कारण से, किसी बियरिंग को बदलने को एक पृथक घटक चयन के रूप में नहीं माना जाना चाहिए।
बेल्ट तनाव, शाफ्ट संरेखण, पंखे का संतुलन, या गियरबॉक्स की स्थिति में परिवर्तन से असर लोडिंग और सेवा जीवन प्रभावित हो सकता है।
सामग्री का चयन ऑपरेटिंग वातावरण और आवश्यक सेवा जीवन पर निर्भर करता है।
संभावित इंजीनियरिंग विचारों में शामिल हैं:
कच्चा लोहा असर वाले आवास
इस्पात घटक
स्टेनलेस स्टील के घटक जहां उपयुक्त हों
संक्षारण प्रतिरोधी कोटिंग्स
सुरक्षात्मक मुहरें
उच्च गुणवत्ता वाला बियरिंग ग्रीस
पर्यावरण संरक्षण
अनुप्रयोग-विशिष्ट सतह उपचार
सही संयोजन कूलिंग टॉवर के जल रसायन, एक्सपोज़र स्तर, परिचालन स्थितियों और रखरखाव आवश्यकताओं पर निर्भर करता है।
नमी के प्रवेश से रोलिंग तत्वों, रेसों या अन्य घटकों का क्षरण हो सकता है।
अपर्याप्त, अत्यधिक, या अनुपयुक्त ग्रीस के परिणामस्वरूप अत्यधिक गर्मी और त्वरित घिसाव हो सकता है।
गलत संरेखण से बियरिंग लोडिंग बढ़ सकती है और अत्यधिक कंपन उत्पन्न हो सकता है।
एक असंतुलित पंखा शाफ्ट और बेयरिंग सिस्टम के माध्यम से निरंतर कंपन संचारित कर सकता है।
बेल्ट-चालित प्रणालियों में, अत्यधिक बेल्ट तनाव रेडियल बेयरिंग भार को बढ़ा सकता है।
क्षतिग्रस्त या घिसी हुई शाफ्ट बैठने की सतह सही बीयरिंग स्थापना और संरेखण को रोक सकती है।
एक इंजीनियर्ड समाधान तब उपयुक्त हो सकता है जब:
मानक प्रतिस्थापन बीयरिंग बार-बार विफल होते हैं।
मूल बीयरिंग अप्रचलित है.
OEM प्रतिस्थापन भागों को प्राप्त करना कठिन है।
कूलिंग टावर को संशोधित किया गया है।
परिचालन की स्थितियाँ बदल गई हैं।
मौजूदा बीयरिंग अत्यधिक कंपन का अनुभव करते हैं।
पंखे के शाफ्ट के आयाम असामान्य हैं।
एक कस्टम आवास या माउंटिंग व्यवस्था की आवश्यकता है।
कूलिंग टावर विशेष रूप से संक्षारक वातावरण में काम करता है।
लंबे समय तक चलने वाली सेवा जीवन की आवश्यकता है।
मौजूदा कूलिंग टॉवर बियरिंग को बदलते समय, उद्देश्य केवल एक बियरिंग ढूंढना नहीं होना चाहिए जो शाफ्ट पर भौतिक रूप से फिट बैठता हो।
प्रतिस्थापन का मूल्यांकन इसके लिए भी किया जाना चाहिए:
गतिशील लोड रेटिंग
स्थैतिक भार रेटिंग
परिचालन गति
दस्ता सहनशीलता
आवास की मजबूती
सील
स्नेहन
संरेखण
पर्यावरण संरक्षण
अपेक्षित परिचालन जीवन
जहां मूल बीयरिंग की जानकारी उपलब्ध नहीं है, माप और तस्वीरें उचित प्रतिस्थापन की पहचान करने में मदद कर सकती हैं।
सटीक चयन या अनुकूलन के लिए, ग्राहक प्रदान कर सकते हैं:
कूलिंग टॉवर निर्माता
कूलिंग टावर मॉडल
पंखे का व्यास
पंखे की गति
मोटर शक्ति
गियरबॉक्स या ड्राइव प्रकार
पंखे के शाफ़्ट का व्यास
मौजूदा असर मॉडल
असर आवास आयाम
शाफ्ट ड्राइंग, यदि उपलब्ध हो
मौजूदा विधानसभा की तस्वीरें
परिचालन लागत वातावरण
मौजूदा बियरिंग विफलता लक्षण
ये विवरण वास्तविक कूलिंग टॉवर परिचालन स्थितियों के विरुद्ध असर समाधान का मूल्यांकन करने की अनुमति देते हैं।
विभिन्न कूलिंग टॉवर कॉन्फ़िगरेशन के लिए इंजीनियर और प्रतिस्थापन बीयरिंग समाधान विकसित किए जा सकते हैं, जिसमें प्रमुख कूलिंग टॉवर ब्रांडों जैसे कि से जुड़े उपकरण शामिल हैं Marley , BAC , और EVAPCO , जो आयामी और एप्लिकेशन सत्यापन के अधीन हैं।
प्रतिस्थापन परियोजनाओं के लिए, मूल असर भाग संख्या, उपकरण मॉडल, शाफ्ट आयाम, या स्पष्ट तस्वीरों का उपयोग प्रारंभिक जानकारी के रूप में किया जा सकता है।
इसका उद्देश्य एक बियरिंग असेंबली प्रदान करना है जो आवश्यक परिचालन स्थितियों को पूरा करते हुए मौजूदा यांत्रिक व्यवस्था में फिट बैठती है।
नियमित निरीक्षण से कूलिंग टावर के बड़े शटडाउन का कारण बनने से पहले बियरिंग समस्याओं की पहचान करने में मदद मिल सकती है।
अनुशंसित निरीक्षण बिंदुओं में शामिल हैं:
सहन तापमान
सहन शोर
पंखे का कंपन
स्नेहन की स्थिति
आवास की स्थिति
शाफ्ट की स्थिति
बढ़ते बोल्ट
दस्ता संरेखण
सील की स्थिति
पंखे का संतुलन
सामान्य परिचालन स्थितियों में किसी भी महत्वपूर्ण परिवर्तन की जांच की जानी चाहिए।
यह कूलिंग टॉवर पंखे या ड्राइव सिस्टम की विशिष्ट यांत्रिक और पर्यावरणीय आवश्यकताओं के अनुसार डिजाइन या चयनित एक असर समाधान है।
कूलिंग टावर लगातार घूमने वाले उपकरणों को नमी, नमी, कंपन और संभावित संक्षारक वातावरण के साथ जोड़ते हैं। इन स्थितियों के लिए बुनियादी मानक बियरिंग से परे बियरिंग कॉन्फ़िगरेशन की आवश्यकता हो सकती है।
कई मामलों में, मूल बीयरिंग के आयामों, लोड आवश्यकताओं, माउंटिंग व्यवस्था और परिचालन स्थितियों से मेल खाने के लिए एक इंजीनियर प्रतिस्थापन विकसित किया जा सकता है। प्रतिस्थापन से पहले तकनीकी सत्यापन आवश्यक है.
कस्टम या एप्लिकेशन-विशिष्ट बीयरिंग असेंबलियों पर शाफ्ट आयाम, भार, गति, आवास आवश्यकताओं, सीलिंग, स्नेहन और ऑपरेटिंग वातावरण के आधार पर विचार किया जा सकता है।
सबसे उपयोगी जानकारी में मौजूदा बियरिंग नंबर, शाफ्ट व्यास, कूलिंग टावर मॉडल, पंखे आरपीएम, पंखे का व्यास, बियरिंग हाउसिंग आयाम और तस्वीरें या चित्र शामिल हैं।
सही संरेखण, उचित स्नेहन, प्रभावी सीलिंग, उचित पंखे का संतुलन, उपयुक्त बेल्ट तनाव, नियमित कंपन निगरानी और समय पर रखरखाव सभी लंबे समय तक चलने वाले जीवन में योगदान कर सकते हैं।
कूलिंग टावर पार्ट्स वेबसाइट के लिए, इस पृष्ठ को आंतरिक रूप से इससे जोड़ा जा सकता है:
एक इंजीनियर्ड बियरिंग कूलिंग टॉवर अनुप्रयोगों के लिए कूलिंग टॉवर फैन शाफ्ट और ड्राइव सिस्टम का समर्थन करने के लिए अधिक एप्लिकेशन-विशिष्ट दृष्टिकोण प्रदान करता है। भार, गति, शाफ्ट ज्यामिति, संरेखण, सीलिंग, स्नेहन, कंपन और पर्यावरणीय स्थितियों पर एक साथ विचार करके, एक इंजीनियर्ड बियरिंग समाधान यांत्रिक विश्वसनीयता में सुधार कर सकता है और अप्रत्याशित कूलिंग टॉवर डाउनटाइम को कम करने में मदद कर सकता है।
OEM प्रतिस्थापन, आफ्टरमार्केट रखरखाव, या कस्टम कूलिंग टावर परियोजनाओं के लिए, मौजूदा बियरिंग नंबर, शाफ्ट आयाम, कूलिंग टावर मॉडल, पंखे की गति और तस्वीरें या चित्र प्रदान करें। उपयुक्त इंजीनियर्ड बियरिंग कॉन्फ़िगरेशन निर्धारित करने के लिए
