Power Tower
Bantalan yang direkayasa untuk aplikasi menara pendingin adalah solusi bantalan yang dipilih secara khusus atau disesuaikan yang dirancang untuk tahan terhadap kondisi pengoperasian menara pendingin industri yang menuntut. Tidak seperti bearing standar yang hanya dipilih berdasarkan ukuran lubang dan peringkat beban, bearing menara pendingin yang direkayasa disesuaikan dengan lingkungan pengoperasian yang lengkap, termasuk kecepatan kipas, beban poros, paparan kelembapan, getaran, suhu, pelumasan, penyelarasan, dan persyaratan tugas berkelanjutan.
Sistem kipas menara pendingin beroperasi di lingkungan di mana air, kelembapan, bahan kimia, getaran, dan fluktuasi suhu dapat mempercepat keausan mekanis. Solusi bantalan yang dirancang dengan baik membantu memberikan dukungan poros yang andal, putaran kipas yang mulus, mengurangi getaran, dan masa pakai yang lebih lama.
Solusi bantalan rekayasa kami cocok untuk poros kipas menara pendingin, rakitan penggerak kipas, kipas yang digerakkan oleh gearbox, kipas yang digerakkan oleh sabuk, dan peralatan berputar lainnya yang digunakan dalam industri dan menara pendingin HVAC .
Bantalan yang direkayasa adalah rakitan bantalan yang dirancang berdasarkan persyaratan sebenarnya dari mesin tertentu dan tidak hanya mengandalkan spesifikasi katalog standar.
Untuk aplikasi menara pendingin, pertimbangan teknik dapat mencakup:
Diameter poros kipas
Diameter dan berat kipas
RPM Pengoperasian
Beban radial dan aksial
Susunan poros
Jarak bantalan
Paparan lingkungan
Metode pelumasan
Kehidupan pelayanan yang diperlukan
Defleksi poros
Tingkat getaran
Pengaturan pemasangan
Ketahanan korosi
Persyaratan pemeliharaan
Pendekatan ini membuat bantalan rekayasa sangat berguna untuk menara pendingin industri besar, proyek penggantian, kondisi pengoperasian yang sulit, dan peralatan yang memerlukan peningkatan keandalan..

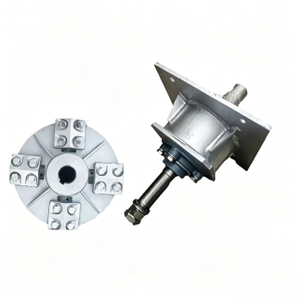

Poros kipas menara pendingin mentransfer tenaga mekanis dari motor atau peredam kecepatan ke unit kipas. Bantalan menopang poros yang berputar ini dan membantu mempertahankan posisinya selama pengoperasian.
Dalam sistem menara pendingin yang besar, bantalan harus bekerja dengan andal meskipun kipas terus berputar dan terkena paparan lingkungan.
Bantalan poros kipas yang direkayasa dapat dikonfigurasi untuk mengatasi:
Beban radial yang tinggi
Defleksi poros
Operasi berkelanjutan
Kelembaban tinggi
Percikan air
Lingkungan yang terkontaminasi
Ketidakseimbangan kipas
Ekspansi termal
Ketidaksejajaran poros
Oleh karena itu, pemilihan bantalan yang benar merupakan bagian penting dari rekayasa sistem penggerak menara pendingin.
Bantalan yang direkayasa cocok untuk menara pendingin yang digunakan dalam pembangkit listrik, pemrosesan kimia, pabrik petrokimia, pabrik baja, fasilitas manufaktur, dan industri proses lainnya.
Menara pendingin komersial HVAC dapat menggunakan solusi bantalan rekayasa untuk rakitan kipas besar yang mengutamakan keandalan dan interval servis yang lama.
Untuk menara aliran udara terinduksi, bantalan yang direkayasa dapat menopang poros kipas yang terkait dengan kipas aksial yang dipasang di atas.
Rakitan bantalan yang direkayasa juga dapat dikonfigurasi untuk sistem penggerak kipas dengan aliran paksa.
Menara pendingin aliran silang mungkin memerlukan konfigurasi bantalan khusus tergantung pada desain poros kipas, pengaturan penggerak, dan ukuran menara.
Rakitan kipas menara aliran balik dapat menggunakan bantalan rekayasa yang dirancang berdasarkan pengaturan kipas dan penggerak tertentu.
Rakitan bantalan yang direkayasa dapat dirancang untuk aplikasi industri yang menuntut di mana pengoperasian berkelanjutan dan beban mekanis yang tinggi diharapkan terjadi.
Bantalan menara pendingin beroperasi di lingkungan basah. Segel, pelindung, pelapis, material rumah, dan sistem pelumasan yang sesuai dapat dipilih untuk mengurangi efek kelembapan dan kontaminasi.
Pemilihan bantalan didasarkan pada beban pengoperasian sebenarnya dari kipas dan poros menara pendingin, bukan sekadar mencocokkan diameter poros nominal.
Susunan bantalan dapat dirancang berdasarkan geometri poros dan kondisi pemasangan untuk membantu menjaga kesejajaran poros yang tepat.
Perhitungan beban, pelumasan, penyegelan, dan pemasangan yang tepat dapat membantu memperpanjang umur pengoperasian bearing dan mengurangi perawatan yang tidak terencana.
Bantalan yang direkayasa dapat dikembangkan untuk menggantikan rakitan bantalan menara pendingin yang ada ketika komponen asli sudah usang, tidak tersedia, atau mahal.
Spesifikasi bantalan akhir harus dikonfirmasi dari desain menara pendingin sebenarnya, bantalan yang ada, dimensi poros, kecepatan pengoperasian, dan kondisi beban.
Bantalan standar mungkin berfungsi dengan baik pada peralatan industri umum, namun aplikasi menara pendingin dapat menimbulkan tantangan tambahan.
Air dan kelembapan dapat masuk ke area bantalan dan mempercepat kerusakan korosi atau pelumas.
Kipas menara pendingin dapat beroperasi dalam jangka waktu lama, sehingga menghasilkan jam pengoperasian bantalan kumulatif yang signifikan.
Kipas aksial yang besar dapat menghasilkan beban radial dan getaran yang besar.
Poros kipas yang panjang sensitif terhadap kesejajaran dan defleksi poros. Penempatan bantalan yang salah dapat menimbulkan beban tambahan.
Produsen dan model menara pendingin yang berbeda menggunakan konfigurasi poros, bantalan, rumah, dan penggerak yang berbeda.
Solusi terencana memungkinkan faktor-faktor ini dipertimbangkan secara bersamaan.
Memilih bantalan menara pendingin yang direkayasa harus dimulai dengan mengumpulkan data peralatan yang akurat.
Berikan produsen, model, jenis, dan aplikasi menara pendingin kapan pun tersedia.
Dimensi penting meliputi:
Diameter poros
Panjang poros
Diameter tempat duduk bantalan
Dimensi bahu poros
Dimensi alur pasak
Lokasi pemasangan bantalan
Bantalan harus sesuai dengan RPM pengoperasian kipas yang sebenarnya.
Evaluasi teknik dapat mempertimbangkan berat kipas, berat poros, gaya penggerak, tegangan sabuk, beban kopling, dan gaya pengoperasian lainnya.
Tentukan paparan terhadap air, kelembapan, bahan kimia, debu, fluktuasi suhu, dan kontaminan lainnya.
Pengaturan penyegelan dan pelumasan harus sesuai dengan lingkungan menara pendingin sebenarnya dan program pemeliharaan.
Desain rumah, metode pemasangan, penyelarasan poros, dan jarak bantalan harus diverifikasi sebelum pemilihan akhir.
Sistem penggerak kipas menara pendingin dapat mencakup:
Motor → Gearbox atau Penggerak → Poros → Bantalan → Hub kipas → Bilah kipas
Di beberapa sistem, drive mungkin menggunakan:
Motor → Sheave → V-belt → Poros kipas → Bantalan → Kipas
Bantalan harus bekerja dengan benar dengan seluruh sistem penggerak. Oleh karena itu, penggantian bantalan tidak boleh dianggap sebagai pemilihan komponen yang terisolasi.
Perubahan tegangan sabuk, penyelarasan poros, keseimbangan kipas, atau posisi kotak roda gigi dapat memengaruhi pemuatan bantalan dan masa pakai bantalan.
Pemilihan material bergantung pada lingkungan pengoperasian dan masa pakai yang diperlukan.
Pertimbangan rekayasa yang mungkin meliputi:
Rumah bantalan besi cor
Komponen baja
Komponen baja tahan karat jika diperlukan
Lapisan tahan korosi
Segel pelindung
Gemuk bantalan berkualitas tinggi
Perlindungan lingkungan
Perawatan permukaan khusus aplikasi
Kombinasi yang tepat bergantung pada kandungan kimia air menara pendingin, tingkat paparan, kondisi pengoperasian, dan persyaratan pemeliharaan.
Penetrasi kelembaban dapat menyebabkan korosi pada elemen rolling, race, atau komponen lainnya.
Gemuk yang tidak mencukupi, berlebihan, atau tidak sesuai dapat menyebabkan panas berlebih dan mempercepat keausan.
Ketidaksejajaran dapat meningkatkan beban bantalan dan menghasilkan getaran yang berlebihan.
Kipas yang tidak seimbang dapat mengirimkan getaran terus menerus melalui poros dan sistem bantalan.
Dalam sistem yang digerakkan oleh sabuk, ketegangan sabuk yang berlebihan dapat meningkatkan beban bantalan radial.
Permukaan dudukan poros yang rusak atau aus dapat menghalangi pemasangan dan penyelarasan bantalan dengan benar.
Solusi rekayasa mungkin tepat bila:
Bantalan pengganti standar gagal berulang kali.
Bantalan aslinya sudah usang.
OEM suku cadang pengganti sulit diperoleh.
Menara pendingin telah dimodifikasi.
Kondisi pengoperasian telah berubah.
Bearing yang ada mengalami getaran berlebihan.
Poros kipas memiliki dimensi yang tidak biasa.
Diperlukan pengaturan housing atau pemasangan khusus.
Menara pendingin beroperasi di lingkungan yang sangat korosif.
Diperlukan masa pakai bearing yang lebih lama.
Saat mengganti bantalan menara pendingin yang sudah ada, tujuannya bukan sekadar mencari bantalan yang secara fisik sesuai dengan poros.
Penggantian juga harus dievaluasi untuk:
Peringkat beban dinamis
Peringkat beban statis
Kecepatan operasi
Toleransi poros
Kekuatan perumahan
Penyegelan
Pelumasan
Penyelarasan
Perlindungan lingkungan
Umur pengoperasian yang diharapkan
Jika informasi bantalan asli tidak tersedia, pengukuran dan foto dapat membantu mengidentifikasi pengganti yang tepat.
Untuk pemilihan atau penyesuaian yang akurat, pelanggan dapat memberikan:
Produsen menara pendingin
Model menara pendingin
Diameter kipas
Kecepatan kipas
Tenaga motorik
Gearbox atau jenis drive
Diameter poros kipas
Model bantalan yang ada
Dimensi rumah bantalan
Gambar poros, jika tersedia
Foto perakitan yang ada
Lingkungan pengoperasian
Gejala kegagalan bantalan yang ada
Detail ini memungkinkan solusi bantalan dievaluasi berdasarkan kondisi pengoperasian menara pendingin sebenarnya.
Solusi rekayasa dan penggantian bantalan dapat dikembangkan untuk berbagai konfigurasi menara pendingin, termasuk peralatan yang terkait dengan merek menara pendingin utama seperti Marley , BAC , dan EVAPCO , sesuai dengan verifikasi dimensi dan aplikasi.
Untuk proyek penggantian, nomor komponen bantalan asli, model peralatan, dimensi poros, atau foto yang jelas dapat digunakan sebagai informasi awal.
Tujuannya adalah untuk menyediakan rakitan bantalan yang sesuai dengan pengaturan mekanis yang ada sekaligus memenuhi kondisi pengoperasian yang diperlukan.
Inspeksi rutin dapat membantu mengidentifikasi masalah bearing sebelum menyebabkan matinya menara pendingin secara besar-besaran.
Titik pemeriksaan yang direkomendasikan meliputi:
Suhu bantalan
Kebisingan bantalan
Getaran kipas
Kondisi pelumasan
Kondisi perumahan
Kondisi poros
Baut pemasangan
Penjajaran poros
Kondisi segel
Keseimbangan kipas
Setiap perubahan signifikan dari kondisi pengoperasian normal harus diselidiki.
Ini adalah solusi bantalan yang dirancang atau dipilih sesuai dengan persyaratan mekanis dan lingkungan spesifik dari kipas menara pendingin atau sistem penggerak.
Menara pendingin menggabungkan peralatan yang berputar terus menerus dengan kelembapan, kelembapan, getaran, dan lingkungan yang berpotensi korosif. Kondisi ini memerlukan konfigurasi bantalan di luar bantalan standar dasar.
Dalam banyak kasus, penggantian yang direkayasa dapat dikembangkan agar sesuai dengan dimensi bantalan asli, persyaratan beban, pengaturan pemasangan, dan kondisi pengoperasian. Verifikasi teknis diperlukan sebelum penggantian.
Rakitan bantalan khusus atau khusus aplikasi dapat dipertimbangkan berdasarkan dimensi poros, beban, kecepatan, persyaratan rumahan, penyegelan, pelumasan, dan lingkungan pengoperasian.
Informasi yang paling berguna mencakup nomor bantalan yang ada, diameter poros, model menara pendingin, RPM kipas, diameter kipas, dimensi rumah bantalan, dan foto atau gambar.
Penyelarasan yang benar, pelumasan yang tepat, penyegelan yang efektif, keseimbangan kipas yang tepat, tegangan sabuk yang sesuai, pemantauan getaran yang teratur, dan perawatan yang tepat waktu semuanya dapat berkontribusi pada masa pakai bearing yang lebih lama.
Untuk situs web suku cadang menara pendingin, halaman ini dapat ditautkan secara internal ke:
Bantalan yang direkayasa untuk aplikasi menara pendingin memberikan pendekatan aplikasi yang lebih spesifik untuk mendukung poros kipas dan sistem penggerak menara pendingin. Dengan mempertimbangkan beban, kecepatan, geometri poros, penyelarasan, penyegelan, pelumasan, getaran, dan kondisi lingkungan secara bersamaan, solusi bantalan yang direkayasa dapat meningkatkan keandalan mekanis dan membantu mengurangi waktu henti menara pendingin yang tidak terduga.
Untuk penggantian OEM , pemeliharaan purnajual, atau proyek menara pendingin khusus, berikan nomor bantalan yang ada, dimensi poros, model menara pendingin, kecepatan kipas, dan foto atau gambar untuk menentukan konfigurasi bantalan rekayasa yang sesuai.
