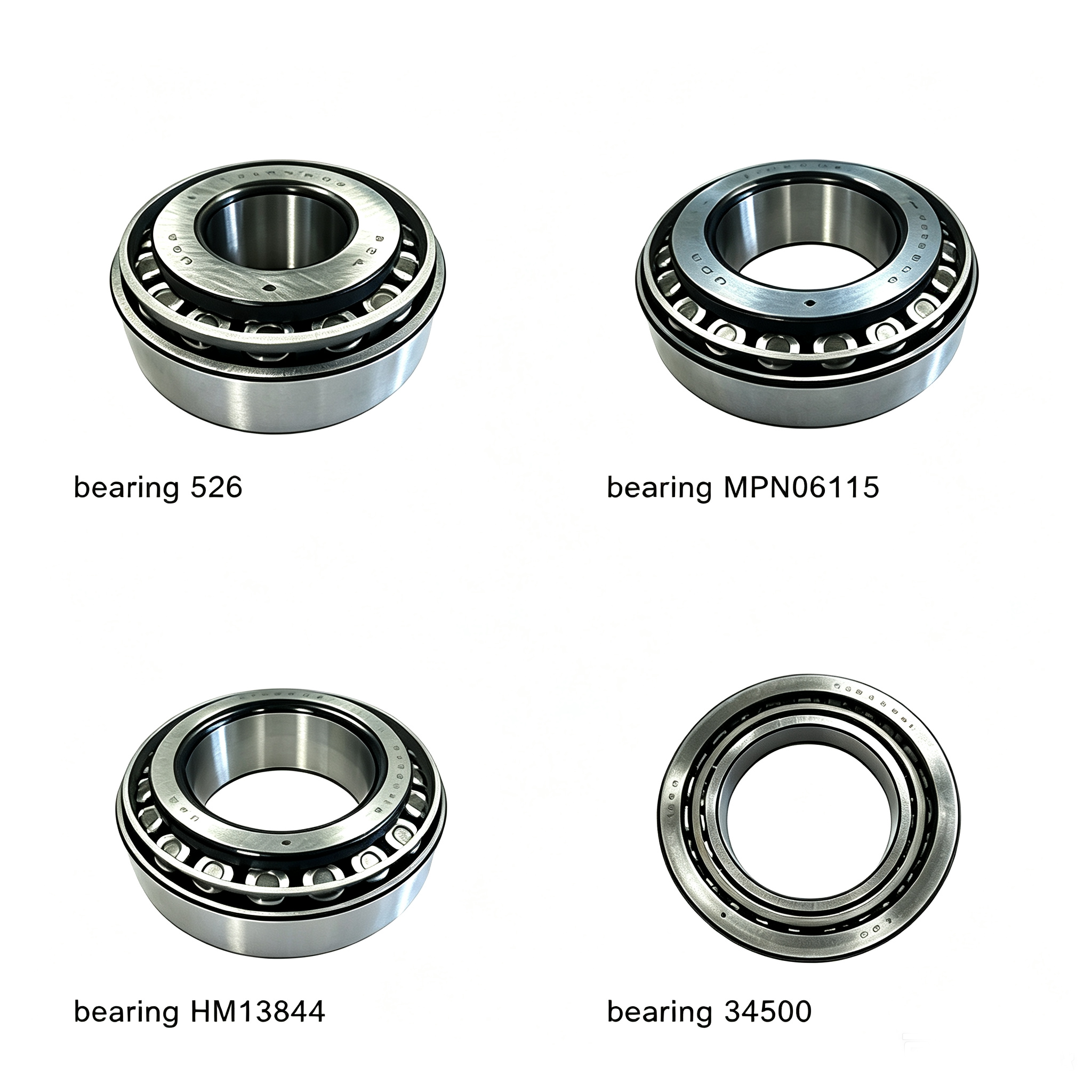

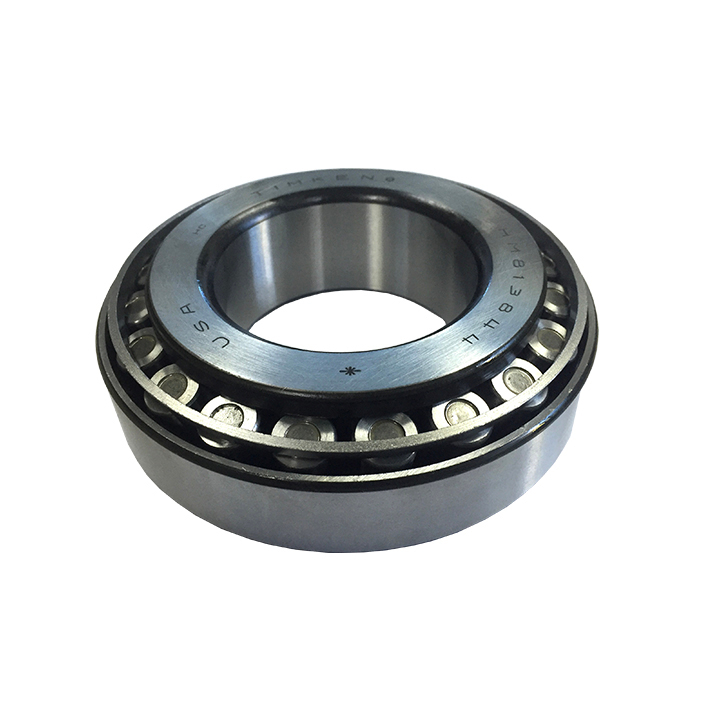

Ein technisches Lager für Kühlturmanwendungen ist eine speziell ausgewählte oder maßgeschneiderte Lagerlösung, die den anspruchsvollen Betriebsbedingungen industrieller Kühltürme standhält. Im Gegensatz zu Standardlagern, die nur nach Bohrungsgröße und Tragfähigkeit ausgewählt werden, sind technische Kühlturmlager auf die gesamte Betriebsumgebung abgestimmt, einschließlich Lüftergeschwindigkeit, Wellenlast, Feuchtigkeitseinwirkung, Vibration, Temperatur, Schmierung, Ausrichtung und Dauerbetriebsanforderungen.
Kühlturmventilatorsysteme werden in Umgebungen eingesetzt, in denen Wasser, Feuchtigkeit, Chemikalien, Vibrationen und Temperaturschwankungen den mechanischen Verschleiß beschleunigen können. Eine ordnungsgemäß konstruierte Lagerlösung trägt zu einer zuverlässigen Wellenunterstützung, einer gleichmäßigen Lüfterdrehung, reduzierten Vibrationen und einer längeren Lebensdauer bei.
Unsere technischen Lagerlösungen eignen sich für Kühlturmventilatorwellen, Ventilatorantriebsbaugruppen, getriebegetriebene Ventilatoren, riemengetriebene Ventilatoren und andere rotierende Geräte, die in Industrie- und HVAC Kühltürmen verwendet werden.
Ein technisches Lager ist eine Lagerbaugruppe, die auf die tatsächlichen Anforderungen einer bestimmten Maschine zugeschnitten ist und nicht ausschließlich auf einer Standardkatalogspezifikation basiert.
Bei Kühlturmanwendungen können technische Überlegungen Folgendes umfassen:
Durchmesser der Lüfterwelle
Lüfterdurchmesser und Gewicht
Betriebsdrehzahl
Radiale und axiale Belastungen
Wellenanordnung
Lagerabstand
Umweltbelastung
Schmiermethode
Erforderliche Lebensdauer
Wellendurchbiegung
Vibrationsstufen
Montageanordnung
Korrosionsbeständigkeit
Wartungsanforderungen
Dieser Ansatz macht technische Lager besonders nützlich für große industrielle Kühltürme, Ersatzprojekte, schwierige Betriebsbedingungen und Geräte, die eine höhere Zuverlässigkeit erfordern.
Die Lüfterwelle des Kühlturms überträgt die mechanische Leistung vom Motor oder Drehzahlminderer auf die Lüfterbaugruppe. Lager tragen diese rotierende Welle und helfen dabei, ihre Position während des Betriebs beizubehalten.
In großen Kühlturmsystemen muss das Lager trotz kontinuierlicher Lüfterrotation und Umwelteinflüssen zuverlässig funktionieren.
Ein konstruiertes Lüfterwellenlager kann für Folgendes konfiguriert werden:
Hohe Radiallasten
Wellendurchbiegung
Dauerbetrieb
Hohe Luftfeuchtigkeit
Wasserspritzer
Kontaminierte Umgebungen
Ungleichgewicht der Lüfter
Wärmeausdehnung
Wellenfehlausrichtung
Die richtige Lagerauswahl ist daher ein wichtiger Bestandteil der Kühlturm-Antriebstechnik.
Technische Lager eignen sich für Kühltürme, die in der Energieerzeugung, chemischen Verarbeitung, petrochemischen Anlagen, Stahlwerken, Produktionsanlagen und anderen Prozessindustrien eingesetzt werden.
Kommerzielle HVAC Kühltürme können technische Lagerlösungen für große Lüfterbaugruppen verwenden, bei denen Zuverlässigkeit und lange Wartungsintervalle wichtig sind.
Bei Saugzugtürmen können technische Lager die Ventilatorwellen unterstützen, die mit oben montierten Axialventilatoren verbunden sind.
Technische Lagerbaugruppen können auch für Lüfterantriebssysteme mit Zwangszug konfiguriert werden.
Je nach Lüfterwellendesign, Antriebsanordnung und Turmgröße erfordern Querstromkühltürme möglicherweise spezielle Lagerkonfigurationen.
Gegenstrom-Turmventilatorbaugruppen können spezielle Lager verwenden, die auf die spezifische Ventilator- und Antriebsanordnung zugeschnitten sind.
Technische Lagerbaugruppen können für anspruchsvolle Industrieanwendungen entwickelt werden, bei denen Dauerbetrieb und hohe mechanische Belastungen zu erwarten sind.
Kühlturmlager werden in feuchten Umgebungen eingesetzt. Um die Auswirkungen von Feuchtigkeit und Verunreinigungen zu reduzieren, können geeignete Dichtungen, Abschirmungen, Beschichtungen, Gehäusematerialien und Schmiersysteme ausgewählt werden.
Die Lagerauswahl basiert auf den tatsächlichen Betriebslasten des Kühlturmventilators und der Welle und nicht einfach auf die Anpassung an einen Nennwellendurchmesser.
Die Lageranordnung kann entsprechend der Wellengeometrie und den Montagebedingungen konstruiert werden, um die korrekte Wellenausrichtung aufrechtzuerhalten.
Eine ordnungsgemäße Lastberechnung, Schmierung, Abdichtung und Installation können dazu beitragen, die Lagerlebensdauer zu verlängern und ungeplante Wartungsarbeiten zu reduzieren.
Technische Lager können als Ersatz für bestehende Kühlturmlagerbaugruppen entwickelt werden, wenn Originalkomponenten veraltet, nicht verfügbar oder teuer sind.
Die endgültigen Lagerspezifikationen sollten anhand der tatsächlichen Kühlturmkonstruktion, des vorhandenen Lagers, der Wellenabmessungen, der Betriebsgeschwindigkeit und der Lastbedingungen bestätigt werden.
Ein Standardlager kann in allgemeinen Industrieanlagen gut funktionieren, Kühlturmanwendungen können jedoch zusätzliche Herausforderungen mit sich bringen.
Wasser und Feuchtigkeit können in den Lagerbereich eindringen und Korrosion oder Schmierstoffverschlechterung beschleunigen.
Kühlturmventilatoren können über längere Zeiträume laufen, was zu erheblichen Lagerbetriebsstunden führt.
Große Axialventilatoren können erhebliche radiale Belastungen und Vibrationen erzeugen.
Lange Lüfterwellen können empfindlich auf Ausrichtung und Wellendurchbiegung reagieren. Eine falsche Lagerpositionierung kann zu zusätzlicher Belastung führen.
Verschiedene Kühlturmhersteller und -modelle verwenden unterschiedliche Wellen-, Lager-, Gehäuse- und Antriebskonfigurationen.
Eine technische Lösung ermöglicht die gemeinsame Berücksichtigung dieser Faktoren.
Die Auswahl eines kundenspezifischen Kühlturmlagers sollte mit der Erfassung genauer Gerätedaten beginnen.
Geben Sie den Hersteller, das Modell, den Typ und die Anwendung des Kühlturms an, sofern verfügbar.
Wichtige Abmessungen sind:
Wellendurchmesser
Schaftlänge
Lagersitzdurchmesser
Abmessungen der Wellenschulter
Abmessungen der Keilnut
Montageort des Lagers
Das Lager muss für die tatsächliche Betriebsdrehzahl des Lüfters geeignet sein.
Bei der technischen Bewertung können Lüftergewicht, Wellengewicht, Antriebskräfte, Riemenspannung, Kupplungslasten und andere Betriebskräfte berücksichtigt werden.
Bestimmen Sie die Belastung durch Wasser, Feuchtigkeit, Chemikalien, Staub, Temperaturschwankungen und andere Verunreinigungen.
Die Dichtungs- und Schmieranordnung sollte zur tatsächlichen Kühlturmumgebung und zum Wartungsprogramm passen.
Gehäusedesign, Montagemethode, Wellenausrichtung und Lagerabstand sollten vor der endgültigen Auswahl überprüft werden.
Antriebssysteme für Kühlturmventilatoren können Folgendes umfassen:
Motor → Getriebe oder Antrieb → Welle → Lager → Ventilatornabe → Ventilatorflügel
In einigen Systemen verwendet das Laufwerk möglicherweise Folgendes:
Motor → Riemenscheibe → Keilriemen → Ventilatorwelle → Lager → Lüfter
Das Lager muss korrekt mit dem gesamten Antriebssystem zusammenarbeiten. Aus diesem Grund sollte der Austausch eines Lagers nicht als isolierte Komponentenauswahl betrachtet werden.
Änderungen der Riemenspannung, der Wellenausrichtung, der Lüfterbalance oder der Getriebeposition können sich auf die Lagerbelastung und die Lebensdauer auswirken.
Die Materialauswahl hängt von der Betriebsumgebung und der erforderlichen Lebensdauer ab.
Zu den möglichen technischen Überlegungen gehören:
Lagergehäuse aus Gusseisen
Stahlkomponenten
Gegebenenfalls Edelstahlkomponenten
Korrosionsbeständige Beschichtungen
Schutzplomben
Hochwertiges Lagerfett
Umweltschutz
Anwendungsspezifische Oberflächenbehandlungen
Die richtige Kombination hängt von der Wasserchemie des Kühlturms, der Belastung, den Betriebsbedingungen und den Wartungsanforderungen ab.
Durch das Eindringen von Feuchtigkeit kann es zu Korrosion an Wälzkörpern, Laufringen oder anderen Bauteilen kommen.
Zu wenig, zu viel oder ungeeignetes Fett kann zu Überhitzung und beschleunigtem Verschleiß führen.
Eine Fehlausrichtung kann die Lagerbelastung erhöhen und übermäßige Vibrationen erzeugen.
Ein unausgeglichener Lüfter kann kontinuierliche Vibrationen über die Welle und das Lagersystem übertragen.
Bei riemengetriebenen Systemen kann eine übermäßige Riemenspannung zu einer Erhöhung der radialen Lagerbelastungen führen.
Eine beschädigte oder abgenutzte Wellensitzfläche kann die korrekte Montage und Ausrichtung des Lagers verhindern.
Eine technische Lösung kann angemessen sein, wenn:
Standard-Ersatzlager fallen immer wieder aus.
Das Originallager ist veraltet.
OEM Ersatzteile sind schwer zu bekommen.
Der Kühlturm wurde umgebaut.
Die Betriebsbedingungen haben sich geändert.
Vorhandene Lager unterliegen übermäßigen Vibrationen.
Die Lüfterwelle hat ungewöhnliche Abmessungen.
Eine individuelle Gehäuse- oder Montageanordnung ist erforderlich.
Der Kühlturm arbeitet in einer besonders korrosiven Umgebung.
Eine längere Lagerlebensdauer ist erforderlich.
Beim Austausch eines vorhandenen Kühlturmlagers sollte das Ziel nicht einfach darin bestehen, ein Lager zu finden, das physisch zur Welle passt.
Der Ersatz sollte auch im Hinblick auf Folgendes geprüft werden:
Dynamische Tragzahl
Statische Tragfähigkeit
Betriebsgeschwindigkeit
Wellentoleranz
Gehäusestärke
Versiegelung
Schmierung
Ausrichtung
Umweltschutz
Erwartete Betriebsdauer
Wenn die ursprünglichen Lagerinformationen nicht verfügbar sind, können Messungen und Fotos dabei helfen, einen geeigneten Ersatz zu finden.
Für eine genaue Auswahl oder Anpassung können Kunden Folgendes bereitstellen:
Hersteller von Kühltürmen
Kühlturmmodell
Lüfterdurchmesser
Lüftergeschwindigkeit
Motorleistung
Getriebe oder Laufwerkstyp
Durchmesser der Lüfterwelle
Vorhandenes Lagermodell
Abmessungen des Lagergehäuses
Wellenzeichnung, falls vorhanden
Fotos der bestehenden Baugruppe
Betriebsumgebung
Vorhandene Symptome eines Lagerausfalls
Mithilfe dieser Details kann die Lagerlösung anhand der tatsächlichen Betriebsbedingungen des Kühlturms bewertet werden.
Für verschiedene Kühlturmkonfigurationen, einschließlich der Ausrüstung großer Kühlturmmarken wie Marley , BAC und EVAPCO , können vorbehaltlich einer Dimensions- und Anwendungsüberprüfung technische Lösungen und Ersatzlagerlösungen entwickelt werden.
Bei Austauschprojekten können die Teilenummer des Originallagers, das Gerätemodell, die Wellenabmessungen oder klare Fotos als Ausgangsinformationen verwendet werden.
Ziel ist es, eine Lagerbaugruppe bereitzustellen, die zur vorhandenen mechanischen Anordnung passt und gleichzeitig die erforderlichen Betriebsbedingungen erfüllt.
Regelmäßige Inspektionen können dabei helfen, Lagerprobleme zu erkennen, bevor sie zu einer größeren Abschaltung des Kühlturms führen.
Zu den empfohlenen Inspektionspunkten gehören:
Lagertemperatur
Lagergeräusch
Lüftervibration
Schmierzustand
Wohnzustand
Zustand der Welle
Befestigungsschrauben
Wellenausrichtung
Zustand der Dichtung
Fan-Balance
Jede wesentliche Änderung gegenüber den normalen Betriebsbedingungen sollte untersucht werden.
Dabei handelt es sich um eine Lagerlösung, die entsprechend den spezifischen mechanischen und Umgebungsanforderungen eines Kühlturmventilators oder Antriebssystems entwickelt oder ausgewählt wird.
Kühltürme kombinieren kontinuierlich rotierende Geräte mit Feuchtigkeit, Feuchtigkeit, Vibration und potenziell korrosiven Umgebungen. Diese Bedingungen können Lagerkonfigurationen erfordern, die über ein grundlegendes Standardlager hinausgehen.
In vielen Fällen kann ein technischer Ersatz entwickelt werden, der den Abmessungen, Lastanforderungen, Montageanordnung und Betriebsbedingungen des Originallagers entspricht. Vor dem Austausch ist eine technische Überprüfung erforderlich.
Kundenspezifische oder anwendungsspezifische Lagerbaugruppen können basierend auf Wellenabmessungen, Last, Geschwindigkeit, Gehäuseanforderungen, Dichtung, Schmierung und Betriebsumgebung in Betracht gezogen werden.
Zu den nützlichsten Informationen gehören die vorhandene Lagernummer, der Wellendurchmesser, das Kühlturmmodell, die Lüfterdrehzahl, der Lüfterdurchmesser, die Abmessungen des Lagergehäuses sowie Fotos oder Zeichnungen.
Richtige Ausrichtung, geeignete Schmierung, wirksame Abdichtung, richtiges Auswuchten des Lüfters, geeignete Riemenspannung, regelmäßige Vibrationsüberwachung und rechtzeitige Wartung können alle zu einer längeren Lagerlebensdauer beitragen.
Für eine Website mit Kühlturmteilen kann diese Seite intern verlinkt werden mit:
Ein spezielles Lager für Kühlturmanwendungen bietet einen anwendungsspezifischeren Ansatz zur Unterstützung von Kühlturm-Lüfterwellen und Antriebssystemen. Durch die gemeinsame Berücksichtigung von Last, Geschwindigkeit, Wellengeometrie, Ausrichtung, Abdichtung, Schmierung, Vibration und Umgebungsbedingungen kann eine technische Lagerlösung die mechanische Zuverlässigkeit verbessern und dazu beitragen, unerwartete Ausfallzeiten des Kühlturms zu reduzieren.
Für OEM Austausch, Aftermarket-Wartung oder kundenspezifische Kühlturmprojekte geben Sie die vorhandene Lagernummer, die Wellenabmessungen, das Kühlturmmodell, die Lüftergeschwindigkeit sowie Fotos oder Zeichnungen an , um die geeignete technische Lagerkonfiguration zu bestimmen.
