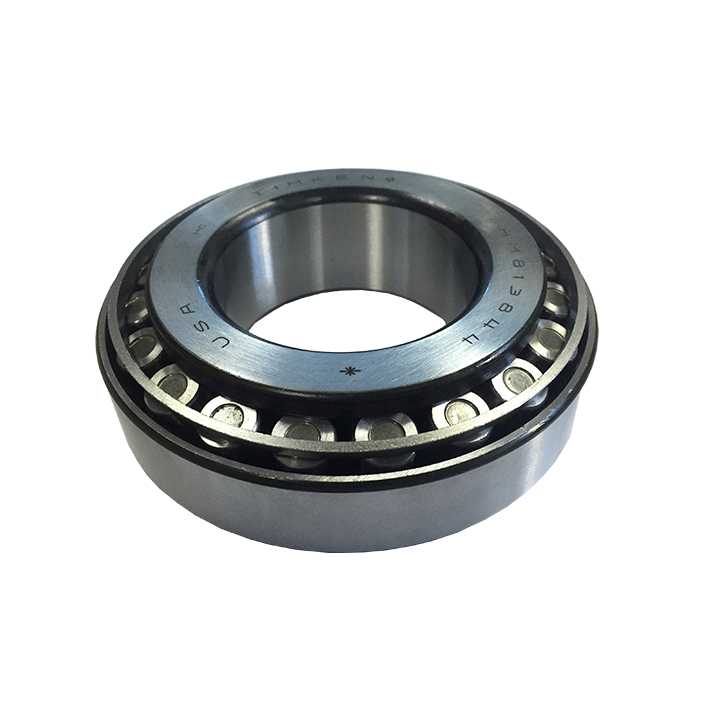

Специально разработанный подшипник для градирен — это специально выбранное или индивидуальное решение подшипников, разработанное для того, чтобы выдерживать сложные условия эксплуатации промышленных градирен. В отличие от стандартных подшипников, которые выбираются только по размеру отверстия и номинальной нагрузке, подшипники для градирен адаптированы к полной рабочей среде, включая скорость вентилятора, нагрузку на вал, воздействие влаги, вибрацию, температуру, смазку, выравнивание и требования к непрерывной работе.
Системы вентиляторов градирен работают в средах, где вода, влажность, химикаты, вибрация и колебания температуры могут ускорить механический износ. Правильно спроектированный подшипник помогает обеспечить надежную опору вала, плавное вращение вентилятора, снижение вибрации и более длительный срок службы.
Наши подшипниковые решения подходят для валов вентиляторов градирен, узлов привода вентиляторов, вентиляторов с редукторным приводом, вентиляторов с ременным приводом и другого вращающегося оборудования, используемого в промышленных и HVAC градирнях.
Специально разработанный подшипник — это подшипниковый узел, разработанный с учетом реальных требований конкретной машины, а не исключительно на основе стандартных спецификаций каталога.
Для применения в градирнях инженерные соображения могут включать:
Диаметр вала вентилятора
Диаметр и вес вентилятора
Рабочая частота вращения
Радиальные и осевые нагрузки
Расположение вала
Расстояние между подшипниками
Воздействие окружающей среды
Метод смазки
Требуемый срок службы
Прогиб вала
Уровни вибрации
Схема монтажа
Коррозионная стойкость
Требования к техническому обслуживанию
Такой подход делает специализированные подшипники особенно полезными для крупных промышленных градирен, проектов замены, сложных условий эксплуатации и оборудования, требующего повышенной надежности..
Вал вентилятора градирни передает механическую мощность от двигателя или редуктора к вентиляторному блоку. Подшипники поддерживают этот вращающийся вал и помогают сохранять его положение во время работы.
В больших системах градирен подшипник должен работать надежно, несмотря на постоянное вращение вентилятора и воздействие окружающей среды.
Специально разработанный подшипник вала вентилятора может быть настроен для решения следующих задач:
Высокие радиальные нагрузки
Прогиб вала
Непрерывная работа
Высокая влажность
Всплеск воды
Загрязненная среда
Дисбаланс вентилятора
Тепловое расширение
Перекос вала
Поэтому правильный выбор подшипников является важной частью проектирования приводной системы градирни.
Специально разработанные подшипники подходят для градирен, используемых в энергетике, химической промышленности, нефтехимических заводах, сталелитейных заводах, производственных предприятиях и других перерабатывающих отраслях.
Коммерческие градирни HVAC могут использовать специальные подшипники для больших вентиляторных агрегатов, где важны надежность и длительные интервалы технического обслуживания.
В градирнях с принудительной тягой специальные подшипники могут поддерживать валы вентиляторов, связанных с осевыми вентиляторами, установленными сверху.
Специально разработанные подшипниковые узлы также могут быть сконфигурированы для систем привода вентиляторов с принудительной тягой.
Для перекрестноточных градирен могут потребоваться специальные конфигурации подшипников в зависимости от конструкции вала вентилятора, расположения привода и размера башни.
В узлах вентиляторов противоточной градирни могут использоваться подшипники, специально разработанные для конкретного вентилятора и привода.
Специально разработанные подшипниковые узлы могут быть разработаны для требовательных промышленных применений, где ожидается непрерывная работа и высокие механические нагрузки.
Подшипники градирни работают во влажной среде. Для снижения воздействия влаги и загрязнения можно выбрать соответствующие уплотнения, экраны, покрытия, материалы корпуса и системы смазки.
Выбор подшипников основан на фактических рабочих нагрузках вентилятора и вала градирни, а не просто на соответствии номинальному диаметру вала.
Подшипниковый узел может быть спроектирован с учетом геометрии вала и условий монтажа, чтобы обеспечить правильное соосность вала.
Правильный расчет нагрузки, смазка, уплотнение и установка помогут продлить срок службы подшипников и сократить количество незапланированных работ по техническому обслуживанию.
Специально разработанные подшипники могут быть разработаны для замены существующих подшипниковых узлов градирни, когда оригинальные компоненты устарели, недоступны или дороги.
Окончательные характеристики подшипников должны быть подтверждены на основе фактической конструкции градирни, существующих подшипников, размеров вала, рабочей скорости и условий нагрузки.
Стандартный подшипник может хорошо работать в общем промышленном оборудовании, но применение в градирнях может создавать дополнительные проблемы.
Вода и влага могут попасть в зону подшипника и ускорить коррозию или ухудшение качества смазки.
Вентиляторы градирни могут работать в течение длительного времени, что приводит к значительному совокупному количеству часов работы подшипников.
Большие осевые вентиляторы могут создавать значительные радиальные нагрузки и вибрацию.
Длинные валы вентиляторов могут быть чувствительны к выравниванию и отклонению вала. Неправильное расположение подшипников может создать дополнительную нагрузку.
Различные производители и модели градирен используют разные конфигурации вала, подшипников, корпуса и привода.
Инженерное решение позволяет учитывать эти факторы вместе.
Выбор подшипника для градирни следует начинать со сбора точных данных об оборудовании.
Укажите производителя, модель, тип и применение градирни, если это возможно.
Важные размеры включают в себя:
Диаметр вала
Длина вала
Диаметр посадки подшипника
Размеры заплечика вала
Размеры шпоночного паза
Место установки подшипника
Подшипник должен соответствовать фактической рабочей частоте вращения вентилятора.
Инженерная оценка может учитывать вес вентилятора, вес вала, приводные силы, натяжение ремня, нагрузки на муфты и другие рабочие силы.
Определите воздействие воды, влажности, химикатов, пыли, колебаний температуры и других загрязнений.
Схема уплотнения и смазки должна соответствовать реальным условиям эксплуатации градирни и программе технического обслуживания.
Перед окончательным выбором необходимо проверить конструкцию корпуса, метод монтажа, соосность вала и расстояние между подшипниками.
Системы привода вентиляторов градирни могут включать в себя:
Двигатель → Редуктор или Привод → Вал → Подшипник → Ступица вентилятора → Лопасти вентилятора
В некоторых системах привод может использовать:
Двигатель → Шкив → Клиновой ремень → Вал вентилятора → Подшипник → Вентилятор
Подшипник должен корректно работать со всей системой привода. По этой причине замену подшипника не следует рассматривать как выбор изолированного компонента.
Изменения натяжения ремня, выравнивания валов, балансировки вентилятора или положения редуктора могут повлиять на нагрузку на подшипники и срок их службы.
Выбор материала зависит от условий эксплуатации и требуемого срока службы.
Возможные инженерные соображения включают в себя:
Чугунные корпуса подшипников
Стальные компоненты
Компоненты из нержавеющей стали, где это необходимо.
Антикоррозийные покрытия
Защитные пломбы
Высококачественная смазка для подшипников
Экологическая защита
Специализированная обработка поверхности
Правильная комбинация зависит от химического состава воды в градирне, уровня воздействия, условий эксплуатации и требований к техническому обслуживанию.
Проникновение влаги может вызвать коррозию тел качения, обойм и других компонентов.
Недостаточное, избыточное или неподходящее количество смазки может привести к перегреву и ускоренному износу.
Несоосность может увеличить нагрузку на подшипник и вызвать чрезмерную вибрацию.
Несбалансированный вентилятор может передавать постоянную вибрацию через вал и систему подшипников.
В системах с ременным приводом чрезмерное натяжение ремня может увеличить радиальные нагрузки на подшипники.
Поврежденная или изношенная посадочная поверхность вала может помешать правильной установке и выравниванию подшипника.
Инженерное решение может быть целесообразным, если:
Стандартные сменные подшипники неоднократно выходят из строя.
Оригинальный подшипник устарел.
OEM запасные части трудно достать.
Градирня была модифицирована.
Условия эксплуатации изменились.
Существующие подшипники испытывают чрезмерную вибрацию.
Вал вентилятора имеет необычные размеры.
Требуется специальный корпус или монтажное приспособление.
Градирня работает в особо агрессивной среде.
Требуется более длительный срок службы подшипников.
При замене существующего подшипника градирни целью не должен быть просто поиск подшипника, который физически подходит к валу.
Замену также следует оценить на предмет:
Динамическая нагрузка
Статическая нагрузка
Рабочая скорость
Допуск вала
Прочность корпуса
Уплотнение
Смазка
Выравнивание
Защита окружающей среды
Ожидаемый срок эксплуатации
Если исходная информация о подшипнике недоступна, измерения и фотографии могут помочь подобрать подходящую замену.
Для точного выбора или настройки клиенты могут предоставить:
Производитель градирен
Модель градирни
Диаметр вентилятора
Скорость вентилятора
Мощность двигателя
Редуктор или тип диска
Диаметр вала вентилятора
Существующая модель подшипника
Размеры корпуса подшипника
Чертеж вала, если имеется.
Фотографии существующей сборки
Операционная среда
Существующие симптомы неисправности подшипника
Эти данные позволяют оценить решение по подшипникам в сравнении с реальными условиями эксплуатации градирни.
Решения по проектированию и замене подшипников могут быть разработаны для различных конфигураций градирен, включая оборудование, связанное с основными брендами градирен, такими как Marley , BAC и EVAPCO , при условии проверки размеров и применения.
Для проектов по замене в качестве исходной информации можно использовать оригинальный номер детали подшипника, модель оборудования, размеры вала или четкие фотографии.
Целью является создание подшипникового узла, который соответствует существующему механическому устройству и одновременно отвечает требуемым условиям эксплуатации.
Регулярный осмотр может помочь выявить проблемы с подшипниками до того, как они приведут к серьезной остановке градирни.
Рекомендуемые точки проверки включают в себя:
Температура подшипника
Шум подшипников
Вибрация вентилятора
Состояние смазки
Состояние жилья
Состояние вала
Крепежные болты
Центровка вала
Состояние уплотнения
Баланс вентилятора
Любое значительное отклонение от нормальных условий эксплуатации должно быть расследовано.
Это подшипник, разработанный или выбранный в соответствии с конкретными механическими и экологическими требованиями вентилятора или системы привода градирни.
Градирни сочетают в себе оборудование непрерывного вращения, влажность, вибрацию и потенциально агрессивную среду. В таких условиях могут потребоваться конфигурации подшипников, выходящие за рамки базового стандартного подшипника.
Во многих случаях можно разработать замену, соответствующую размерам исходного подшипника, требованиям к нагрузке, способу монтажа и условиям эксплуатации. Перед заменой необходима техническая проверка.
Подшипниковые сборки, изготовленные по индивидуальному заказу или для конкретного применения, могут быть рассмотрены с учетом размеров вала, нагрузки, скорости, требований к корпусу, уплотнений, смазки и условий эксплуатации.
Наиболее полезная информация включает в себя номер существующего подшипника, диаметр вала, модель градирни, частоту вращения вентилятора, диаметр вентилятора, размеры корпуса подшипника, а также фотографии или рисунки.
Правильное выравнивание, соответствующая смазка, эффективное уплотнение, правильная балансировка вентилятора, подходящее натяжение ремня, регулярный контроль вибрации и своевременное техническое обслуживание — все это может способствовать увеличению срока службы подшипников.
Для веб-сайта, посвященного запчастям для градирен, эта страница может иметь внутреннюю ссылку:
Специально разработанный подшипник для градирен обеспечивает более индивидуальный подход к поддержке валов вентиляторов и систем привода градирен. Учитывая вместе нагрузку, скорость, геометрию вала, выравнивание, уплотнение, смазку, вибрацию и условия окружающей среды, инженерное решение по подшипникам может повысить механическую надежность и помочь сократить непредвиденные простои градирни.
Для замены OEM , послепродажного обслуживания или индивидуального проекта градирни предоставьте номер существующего подшипника, размеры вала, модель градирни, скорость вентилятора, а также фотографии или чертежи, чтобы определить подходящую конфигурацию подшипников.
