Køletårnsvand udsættes kontinuerligt for fordampning. Efterhånden som vandet fordamper, kan opløste mineraler og forurenende stoffer blive mere og mere koncentreret. Uden passende vandbehandling kan denne koncentration bidrage til kalkdannelse, korrosion, mikrobiologisk vækst og reduceret varmeoverførselseffektivitet.
Det automatiske kemikaliedoseringssystem vist på billedet giver en centraliseret platform til opbevaring og måling af behandlingskemikalier.
Systemet kan konfigureres med flere kemikaliedoseringskanaler, så forskellige kemikalier uafhængigt kan opbevares, kontrolleres og injiceres i et kølevandskredsløb.
Typiske behandlingskemikalier kan omfatte:
Skalahæmmere
Korrosionshæmmere
Biocider
Dispergeringsmidler
pH-kontrollerende kemikalier
Tilsætningsstoffer til vandbehandling
De nøjagtige kemikalier, doseringshastigheder, pumper, sensorer og kontrollogik bør vælges i henhold til køletårnets vandbehandlingsprogram.

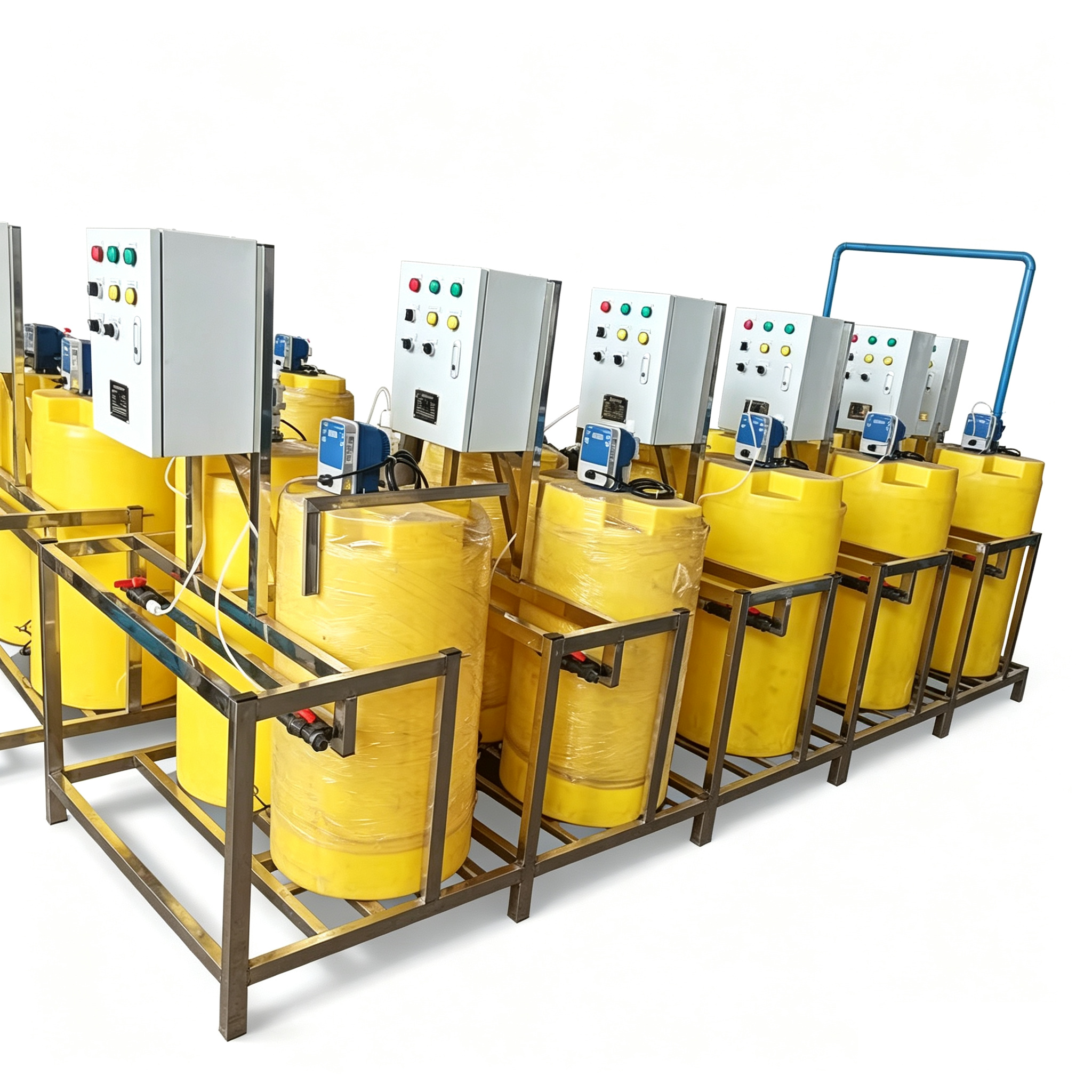

Det synlige system bruger flere gule kemikalietanke monteret i metalstøtterammer. Hver tank har et dedikeret reservoir til en kemisk løsning.
Doseringspumper og tilhørende rørledninger overfører kemikalieopløsningen fra lagertankene til behandlingsvandssystemet med en kontrolleret hastighed.
Dette integrerede arrangement hjælper med at forenkle installationen og giver en central placering til kemikalieopbevaring, dosering og kontroludstyr.
Systemet omfatter elektriske styreskabe udstyret med HMI/kontrolgrænseflader, indikatorer, kontakter og instrumentering.
Afhængigt af konfigurationen kan controlleren programmeres til at styre:
Kemikaliedoseringsintervaller
Pumpedrift
Doseringshastigheder
Automatiske/manuelle driftstilstande
Alarmforhold
Vandkvalitetsfeedback
Krav til kemisk genopfyldning
Sammenlåsning med køletårnsudstyr
Kontrolfilosofien kan tilpasses efter applikationen.
Det afbildede udstyr indeholder flere doseringssamlinger, hvilket gør det velegnet til applikationer, hvor mere end ét vandbehandlingskemikalie skal indføres i kølesystemet.
Separate doseringskanaler kan give uafhængig kontrol over forskellige behandlingskemikalier.
Dette er især nyttigt til industriel køletårnsvandbehandling, hvor korrosionskontrol, skalakontrol og mikrobiologisk kontrol kan kræve forskellige kemiske produkter.
Flere kemikalietanke gør det muligt at opbevare og dosere forskellige behandlingskemikalier uafhængigt.
Tankkapacitet, materiale, antal og konfiguration kan tilpasses i henhold til projektets krav.
Kemiske doseringspumper sørger for kontrolleret kemikalieindsprøjtning i kølevandskredsløbet.
Pumpevalg bør baseres på:
Påkrævet doseringsflow
Kemisk koncentration
Indsprøjtningstryk
Kemisk kompatibilitet
Driftstider
Nødvendig kontrolnøjagtighed
Det integrerede styreskab gør det muligt for doseringssystemet at fungere automatisk i henhold til programmerede parametre.
Automatisering kan reducere behovet for kontinuerlig manuel kemikaliedosering og hjælpe med at opretholde mere ensartede behandlingsforhold.
Det viste udstyr er samlet på strukturelle rammer, hvilket skaber en integreret doseringspakke, der kan forenkle transport, installation, rørføring og idriftsættelse.
Systemet kan inkorporere sensorer og transmittere til overvågning af udvalgte vandkvalitetsparametre.
Afhængigt af applikationen kan disse omfatte:
Ledningsevne
pH
ORP
Flyde
Tryk
Temperatur
Kemikalietankniveau
Selve instrumenteringen afhænger af behandlingsstrategien og kontrolkravene.
Et korrekt konfigureret styresystem kan give både automatiske og manuelle driftstilstande.
Manuel kontrol kan være nyttig under idriftsættelse, vedligeholdelse, fejlfinding eller test af kemikalier.
Den primære anvendelse af dette udstyr er automatisk kemikaliedosering til køletårnsvandbehandling.
Industrielle køletårne fungerer ofte kontinuerligt og kræver kontrolleret kemisk behandling for at opretholde acceptabel vandkemi.
Automatisk dosering kan hjælpe med at opretholde behandlingsprogrammet og samtidig reducere afhængigheden af manuel kemikalietilsætning.
Kommercielle og institutionelle HVAC-systemer kan bruge kemisk doseringsudstyr til at styre kølevandskemi og hjælpe med at beskytte kølere, kondensatorer, rør og køletårnskomponenter.
Fremstillingsprocesser kan kræve stabil kølevandskvalitet for at opretholde varmeoverførselsydelsen og beskytte procesudstyr.
Industrielle faciliteter med krævende krav til vandbehandling kan bruge tilpassede doseringsskinner til flere kemiske produkter.
Kølevandsbehandlingssystemer kan integreres med anlæggets vandstyringsprogrammer, hvor pålidelig kemikaliedosering er påkrævet.
Fabrikker, der bruger recirkulerende kølevand, kan bruge automatiseret kemikaliedosering til at understøtte korrosion, belægninger og biologisk vækstkontrol.
Driftssekvensen følger generelt flere trin.
Behandlingskemikalier tilberedes i den nødvendige koncentration og opbevares i dedikerede kemikalietanke.
Sensorer kan overvåge udvalgte parametre i kølevandssystemet.
For eksempel kan en ledningsevnesensor give information, der bruges til at kontrollere koncentrationen af opløste faste stoffer, mens pH- eller ORP-instrumentering kan understøtte specifikke kemiske behandlingsstrategier.
Betjeningspanelet modtager sensorsignaler og sammenligner målte forhold med programmerede sætpunkter.
Når dosering er påkrævet, aktiverer regulatoren den passende doseringspumpe eller justerer dens driftstilstand.
Doseringspumpen overfører behandlingskemikaliet gennem doseringsrørledningen og injektionspunktet til kølevandskredsløbet.
Styresystemet kan fortsætte med at overvåge driftsforhold og justere doseringsprocessen i henhold til den konfigurerede styrestrategi.
Manuel kemisk tilsætning kan være passende for små eller simple vandbehandlingssystemer, men større industrielle kølesystemer har ofte gavn af automatisering.
| Automatisk dosering | Manuel dosering |
|---|---|
| Kontrolleret kemikalieindsprøjtning | Operatørafhængig |
| Kan bruge sensorfeedback | Kræver normalt manuel test |
| Konsekvent doseringsstrategi | Større variation muligt |
| Understøtter flere kemikalier | Sværere at koordinere |
| Centraliseret kontrol | Mere manuel indgriben |
| Velegnet til kontinuerlig drift | Bedre egnet til enklere applikationer |
Automatisering eliminerer ikke behovet for vandkvalitetstest. I stedet giver det en mere kontrolleret måde at implementere det valgte behandlingsprogram på.
Doseringssystemet kan potentielt konfigureres til forskellige behandlingskemikalier, afhængigt af pumpe, tank, rør, tætning og materialekompatibilitet.
Kemikalier til bekæmpelse af kalk kan hjælpe med at håndtere mineralaflejring forårsaget af koncentration af opløste salte i recirkulerende kølevand.
Korrosionsinhibitorer bruges som en del af vandbehandlingsprogrammer designet til at beskytte metalkomponenter i kølevandssystemer.
Biocider kan bruges til at kontrollere mikrobiologisk vækst i overensstemmelse med anlæggets vandbehandlingsprogram og gældende regler.
Dispergeringsmidler kan hjælpe med at holde visse suspenderede materialer spredt og reducere uønsket aflejring.
Sure eller alkaliske kemikalier kan afmåles, når det kræves af kølevandsbehandlingsstrategien.
Kemikalievalg skal altid være baseret på den faktiske vandkemi, systemmaterialer, behandlingsmål og gældende sikkerhedskrav.
De følgende specifikationer beskriver den synlige konfiguration og typiske tilpasningsmuligheder. Endelige specifikationer skal bekræftes for det pågældende projekt.
| Punkt | Specifikation / Konfiguration |
| Produkt | Automatisk kemikaliedoseringssystem |
| Primær anvendelse | Køletårn vandbehandling |
| Systemtype | Integreret kemikaliedoseringsskid |
| Kemikalietanke | Flere tanke |
| Tank materiale | Projektspecifikt kemikaliebestandigt materiale |
| Måleudstyr | Kemiske doseringspumper |
| Kontrollere | El-styreskab med HMI/styringsinterface |
| Rørføring | Kemikaliebestandigt doseringsrør |
| Ventiler | Manuelle og/eller automatiske ventiler |
| Instrumentering | Projektspecifikke sensorer og transmittere |
| Doseringskontrol | Automatisk / manuel |
| Montering | Skid/ramme monteret |
| Kemisk mængde | Kan tilpasses |
| Tank kapacitet | Kan tilpasses |
| Pumpekapacitet | Kan tilpasses |
| Antal doseringskanaler | Kan tilpasses |
| Strømforsyning | Projektspecifik |
| Styresignaler | Projektspecifik |
| Meddelelse | Valgfrit, afhængig af styresystem |
| Anvendelse | Industrielle og kommercielle vandbehandlingssystemer |
Hver applikation til køletårnsvandbehandling har forskellige krav.
Doseringssystemet kan derfor konstrueres omkring parametre som:
Køletårnets cirkulationsflow
Kølevandsvolumen
Makeup-vand flow
Blowdown rate
Kemisk koncentration
Påkrævet doseringshastighed
Kemisk injektionstryk
Antal behandlingskemikalier
Vandkemi
Driftsplan
Påkrævet automatiseringsniveau
Et skræddersyet system kan kombinere lagertanke, målepumper, sensorer, ventiler, rør, elektriske styringer og kommunikationsgrænseflader i én integreret pakke.
Automatiseret måling hjælper med at levere kemikalier i henhold til den programmerede behandlingsstrategi i stedet for udelukkende at stole på manuel tilsætning.
Et centraliseret kontrolsystem kan reducere rutinemæssige manuelle doseringsaktiviteter.
Uafhængige doseringskanaler gør det nemmere at administrere forskellige behandlingsprodukter inden for ét integreret system.
Når passende sensorer er installeret, kan dosering kobles til målte kølevandsforhold.
En glidemonteret konfiguration kan reducere mængden af feltsamling, der kræves.
Centralisering af pumper, tanke, rør, instrumenter og kontroller giver et mere organiseret udstyrsarrangement til inspektion og servicering.
Før installationen skal du bekræfte følgende:
Kemisk kompatibilitet af alle fugtede materialer
Krav til elektrisk strøm
Krav til opbevaring af kemikalier
Pumpeflow og tryk
Placering af injektionspunktet
Kølevandsstrømningsforhold
Sensorinstallationssteder
Afløbsbestemmelser
Ventilation
Kemisk indeslutning
Adgang til vedligeholdelse
Nødvendigt sikkerhedsudstyr
Doseringssliden skal installeres i overensstemmelse med gældende tekniske standarder, krav til kemikaliehåndtering og udstyrsproducentens instruktioner.
Regelmæssig inspektion hjælper med at opretholde doseringsnøjagtigheden og systemets pålidelighed.
Vedligeholdelsesaktiviteter kan omfatte:
Kontroller tankens tilstand, fittings, dæksler, niveauindikation og tegn på lækage.
Efterse pumpens drift, slanger eller membraner, hvor det er relevant, forbindelser, ventiler og doseringsydelse.
Tjek for blokering, lækage, krystallisation, beskadigelse og kemisk opbygning.
Efterse injektionsventiler og fjerpinde for blokering eller forringelse.
Rengør, kalibrer og verificer sensorer i henhold til den relevante producents anbefalinger.
Efterse elektriske forbindelser, displays, alarmer, kontakter og kontrolfunktioner.
Kontroller kemisk indeslutning, mærkning, ventilation, nødudstyr og adgangsordninger i henhold til stedets krav.
En automatisk doseringsskid kan blive en vigtig del af en komplet køletårns-vandhåndteringsstrategi.
Køletårnets ydeevne afhænger ikke kun af ventilatorens luftstrøm og varmeoverførselsflader, men også af opretholdelse af passende vandkvalitet. Overdreven skala, korrosion, biologisk vækst og faststofakkumulering kan reducere varmeoverførselseffektiviteten og øge vedligeholdelseskravene.
Ved at kombinere kemikalieopbevaring, doseringspumper, instrumentering og automatiserede kontroller giver doseringssystemet en centraliseret metode til implementering af et kølevandsbehandlingsprogram.
Et automatisk kemikaliedoseringssystem opbevarer, måler og injicerer vandbehandlingskemikalier i et proces- eller kølevandssystem i henhold til en defineret kontrolstrategi.
Det bruges til automatisk at indføre behandlingskemikalier i kølevandssystemer. Afhængigt af vandbehandlingsprogrammet kan kemikalier bruges til kalk, korrosion, mikrobiologisk, dispersion eller pH-kontrol.
Ja. Den afbildede konfiguration bruger flere kemikalieopbevarings- og doseringsenheder. Antallet af kanaler kan tilpasses efter projektets krav.
Ja. Systemet kan konfigureres med en PLC/HMI eller anden styrearkitektur til automatisk drift. Den egentlige kontrolmetode afhænger af projektet.
Afhængigt af applikationen kan systemet integrere ledningsevne, pH, ORP, flow, tryk, temperatur, niveau eller andre egnede instrumenter.
Ja. Tankkapacitet, mængde, materiale, arrangement og tilhørende fittings kan tilpasses i henhold til kemiske egenskaber og projektkrav.
Pumpevalg afhænger af det nødvendige doseringsflow, injektionstryk, kemiske egenskaber, koncentration, driftsplan og kontrolkrav.
Potentielt. Doseringssystemet kan designes som en ny installation eller integreres i et eksisterende kølevandsbehandlingssystem efter gennemgang af stedets hydrauliske, elektriske, kemiske og kontrolkrav.
Nej. Automatisering bør supplere et passende vandbehandlings- og overvågningsprogram. Regelmæssig testning og kalibrering er fortsat vigtig for at verificere vandkvaliteten og behandlingens ydeevne.
Nyttige projektoplysninger omfatter køletårnskapacitet, cirkulerende vandflow, suppleringsvandflow, kemikalietyper, nødvendige doseringshastigheder, tankkapaciteter, antal kemikalier, elektriske krav, kontrolpræferencer og fotos eller tegninger af den eksisterende installation.
En standardiseret doseringspakke passer muligvis ikke til enhver industriel køleapplikation. Køletårne varierer betydeligt i kapacitet, vandkemi, kemikalieprogram, driftstimer og automatiseringskrav.
En tilpasset doseringssko gør det muligt at vælge udstyret omkring selve processen.
Resultatet kan være et koordineret system, der omfatter:
Kemisk opbevaring
Doseringspumper
Doseringsrørledninger
Injektionssamlinger
Kontrolventiler
Vandkvalitetssensorer
PLC/HMI kontrol
Alarmfunktioner
Skidmonterede støttekonstruktioner
Leder efter et automatisk kemikaliedoseringssystem til et køletårn?
Giv din køletårnskapacitet, vandflow, kemikaliekrav, ønskede doseringspunkter, tankkapacitet og kontrolkrav. Billeder af det eksisterende vandbehandlingssystem kan også hjælpe ingeniører med at forstå installationsmiljøet.
