Ensartet vandfordeling over Køletårnsfyld
Cirkulær sprayfordelingsdesign med flere åbninger
Kraftig beskyttende støtteramme
Flanget øvre indløbsforbindelse
Korrosionsbestandig støbt polymerkonstruktion
Velegnet til industrielle køletårnsanvendelser
Designet til stabil drift under kontinuerlig vandcirkulation
Hjælper med at opretholde ensartet Fyld befugtning
Tilgængelig til udskiftning og renovering af køletårne
Brugerdefinerede dimensioner og hydrauliske konfigurationer tilgængelige
Vandfordeling er en af de vigtigste funktioner inde i et mekanisk køletårn. Det cirkulerende vandsystem skal fordele vandet jævnt over Køletårnsfyld , så det tilgængelige Fyld område bliver effektivt fugtet.

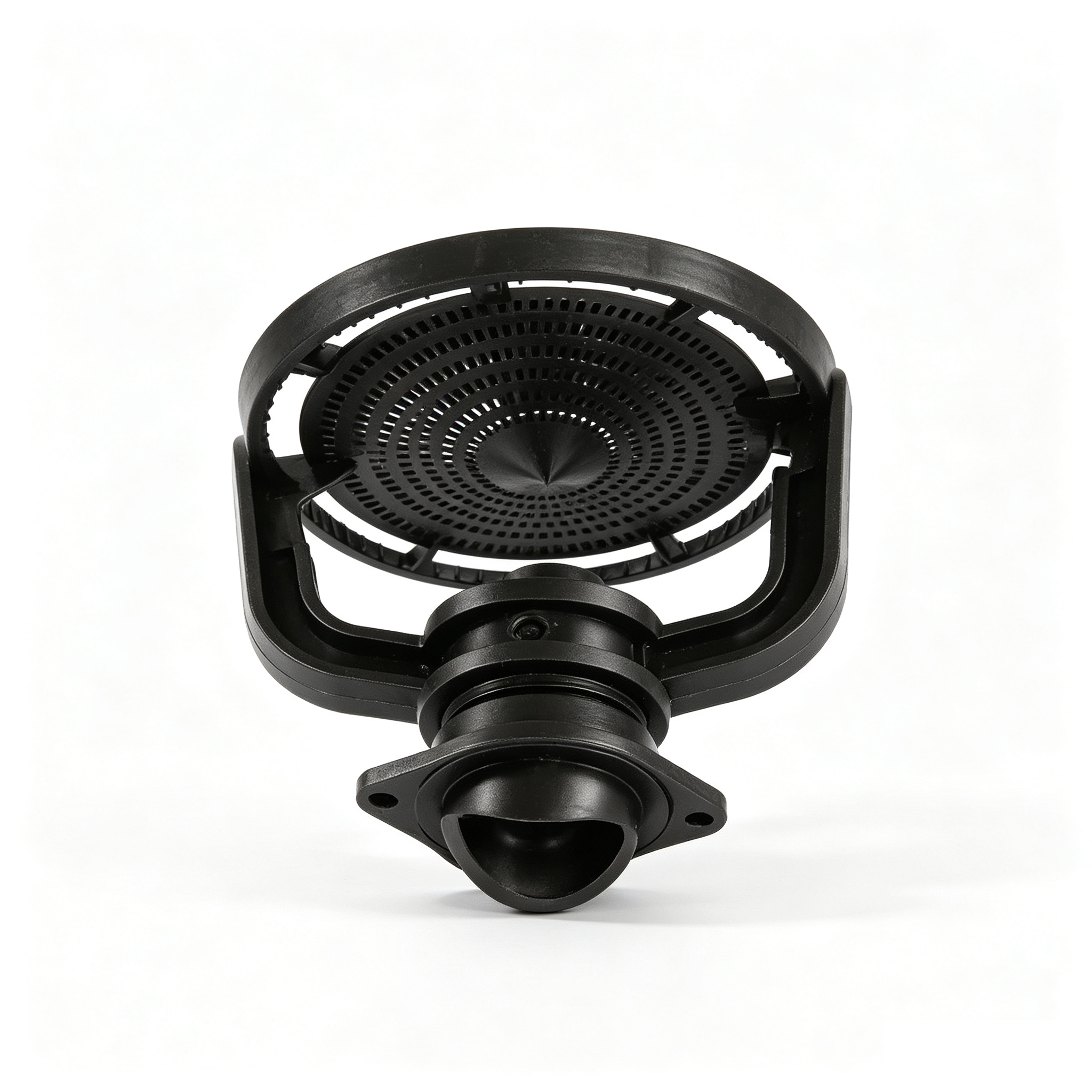

Den industrielle køletårns vandfordelingssprøjtedyse vist ovenfor er designet til dette formål. Vand kommer ind gennem det øvre indløb og ledes mod den cirkulære fordelingssektion. Flere åbninger i spraypladen spreder vandet hen over tårnet Fyld og hjælper med at skabe et mere ensartet befugtningsmønster.
Den omgivende støttestruktur beskytter sprayenheden og hjælper med at bevare dens position under drift. Indløbet med flange gør, at dysen kan integreres med et passende vandfordelingsrør eller samlesystem.
En korrekt valgt dyse kan hjælpe med at reducere tørre områder i Fyld , forbedre vand-til-luft-kontakten og understøtte en stabil køletårnets termiske ydeevne.
Driftsprincippet er ligetil:
Cirkulerende vand kommer ind gennem det øvre indløb.
Vand passerer ind i det indre fordelingskammer.
Fordelingsgeometrien leder vandet mod den perforerede sprøjteplade.
Flere åbninger spreder vand over det nødvendige dækningsområde.
Sprayen når Køletårnsfyld .
Luft, der strømmer gennem tårnet, kommer i kontakt med vandfilmen på Fyld overfladen.
Varme overføres fra det cirkulerende vand til luften.
Afkølet vand samler sig i koldtvandsbassinet og vender tilbage til kølesystemet.
Det faktiske sprøjtemønster og flowhastighed afhænger af dysegeometri, driftstryk, indløbsstørrelse, åbningskonfiguration, installationshøjde og systemets vandflow.

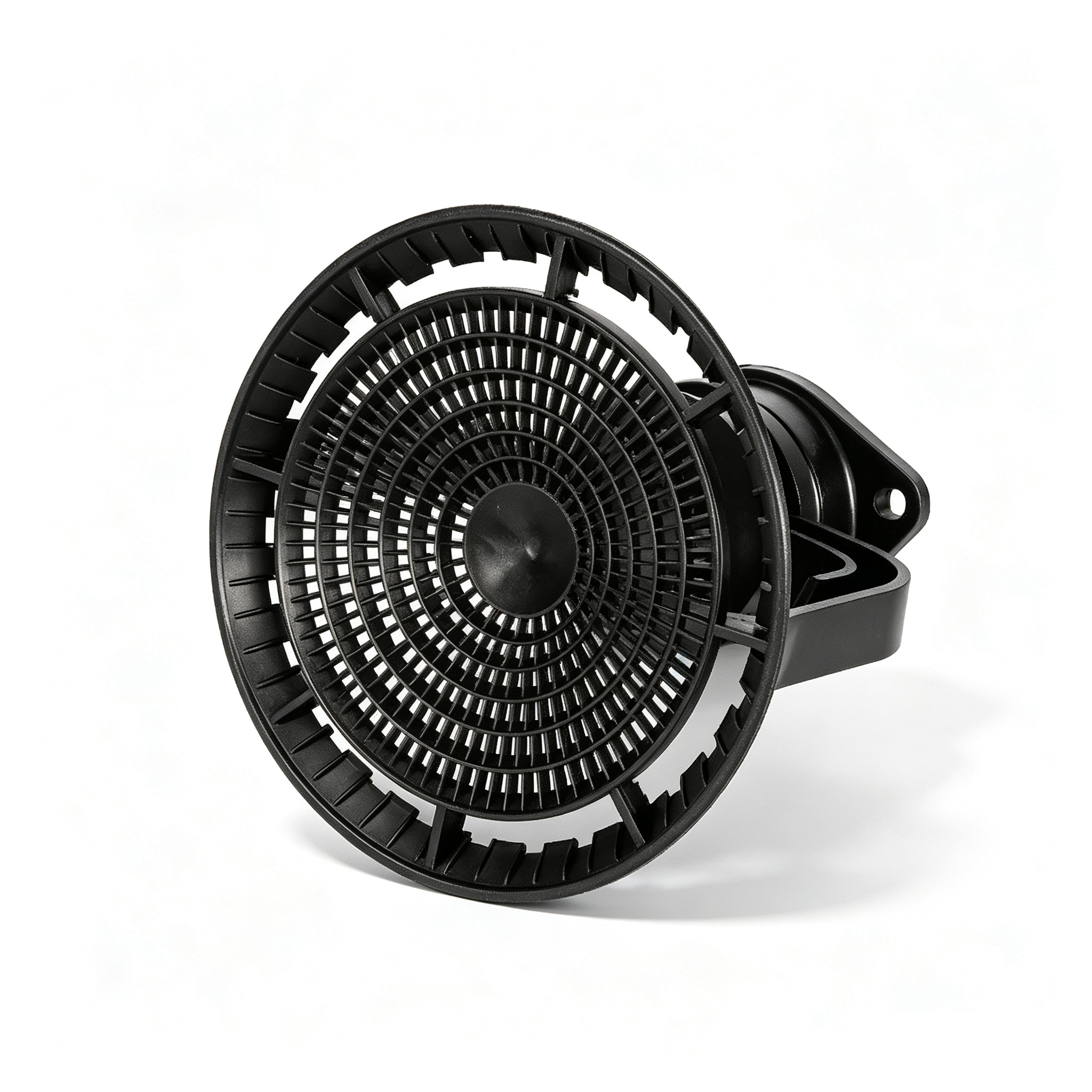

Den store cirkulære plade indeholder adskillige fordelingsåbninger arrangeret på tværs af flere koncentriske områder. Denne konfiguration er beregnet til at sprede vand over et bredt område i stedet for at koncentrere udledning på et enkelt punkt.

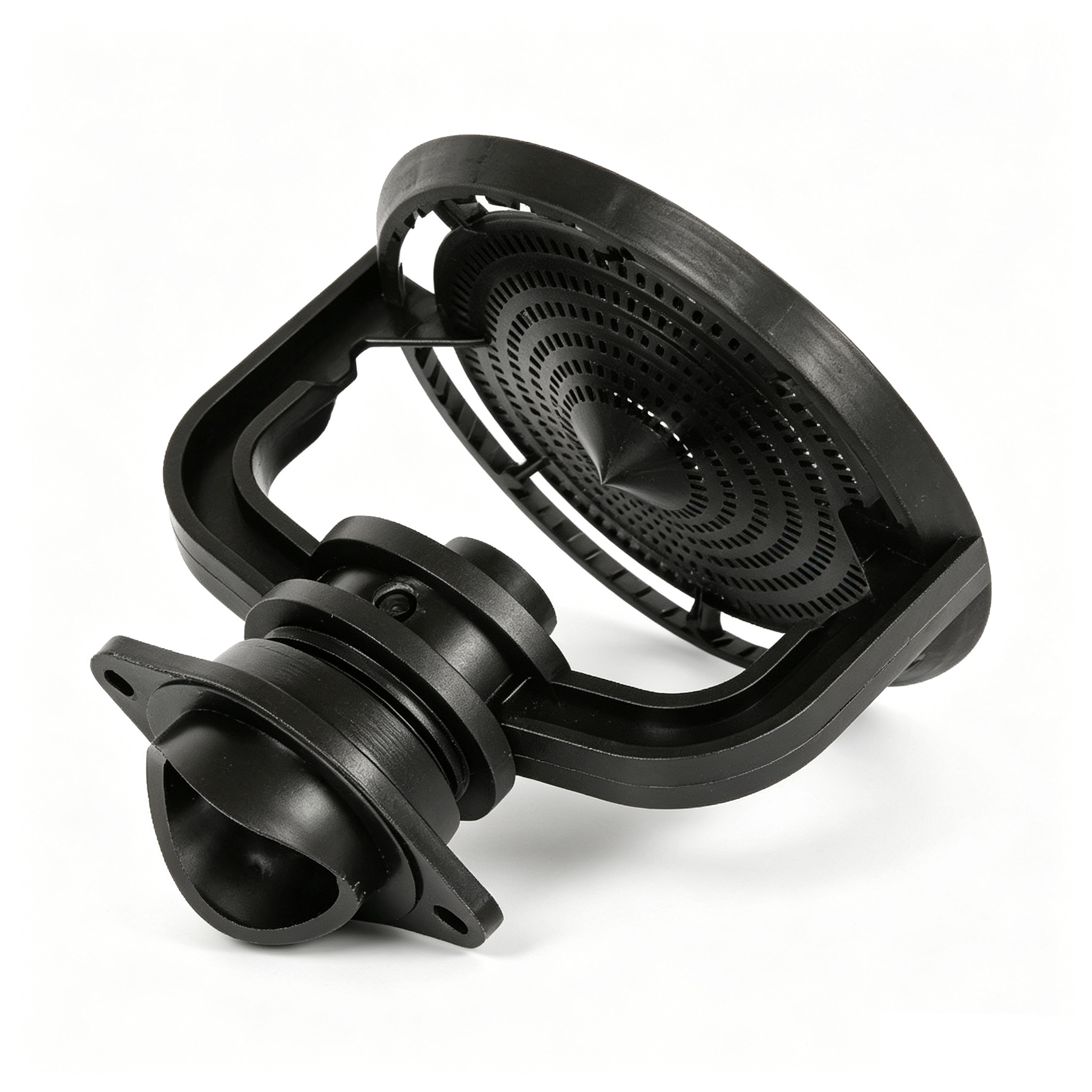

Den tunge omgivende ramme giver strukturel støtte til fordelingsenheden. Det hjælper også med at beskytte spraypladen mod mekanisk beskadigelse under installation, inspektion og vedligeholdelse.

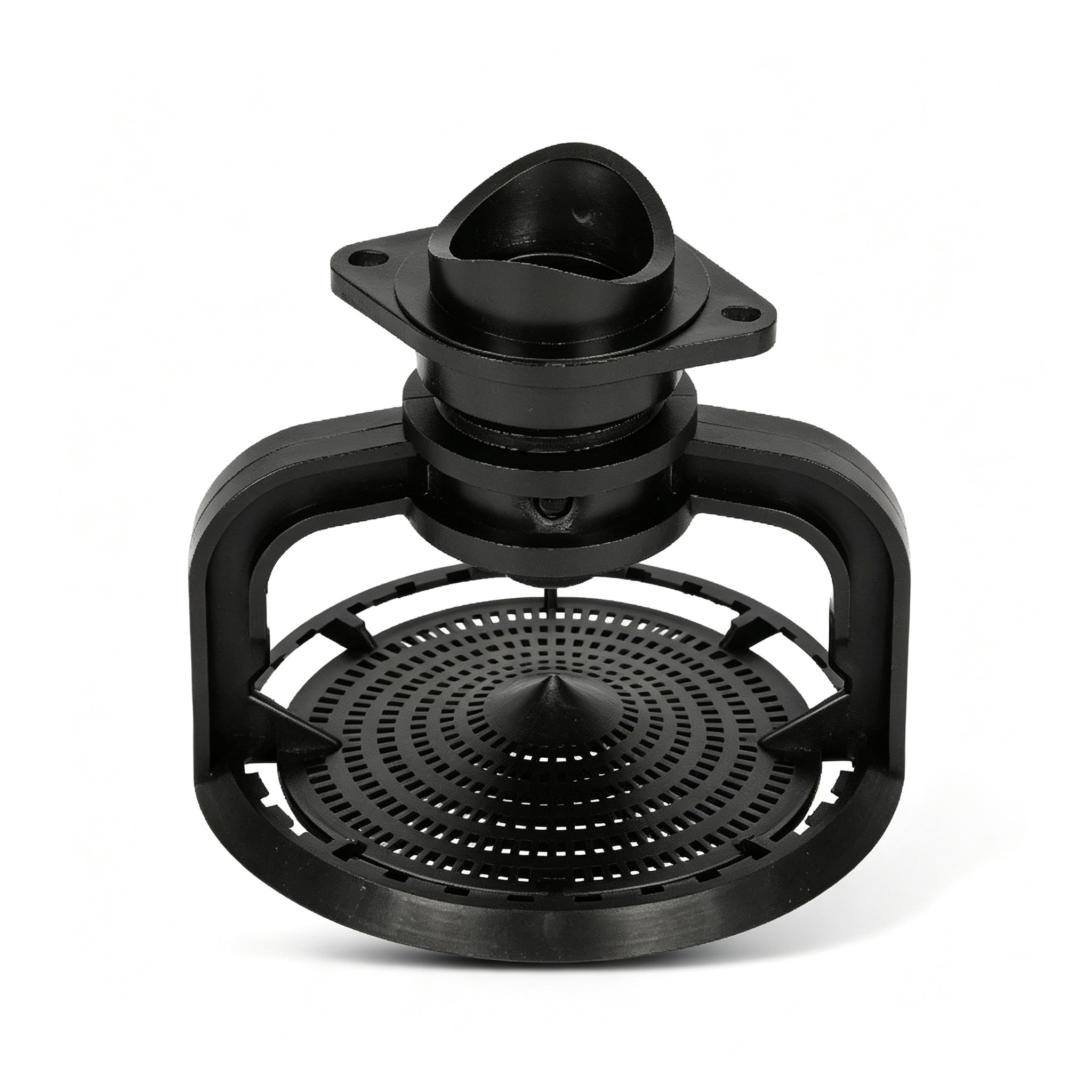

Den øverste sektion har en monteringsforbindelse i flangestil. De nøjagtige flangedimensioner skal matches til køletårnssamlingen, rørforbindelsen og eksisterende installation.

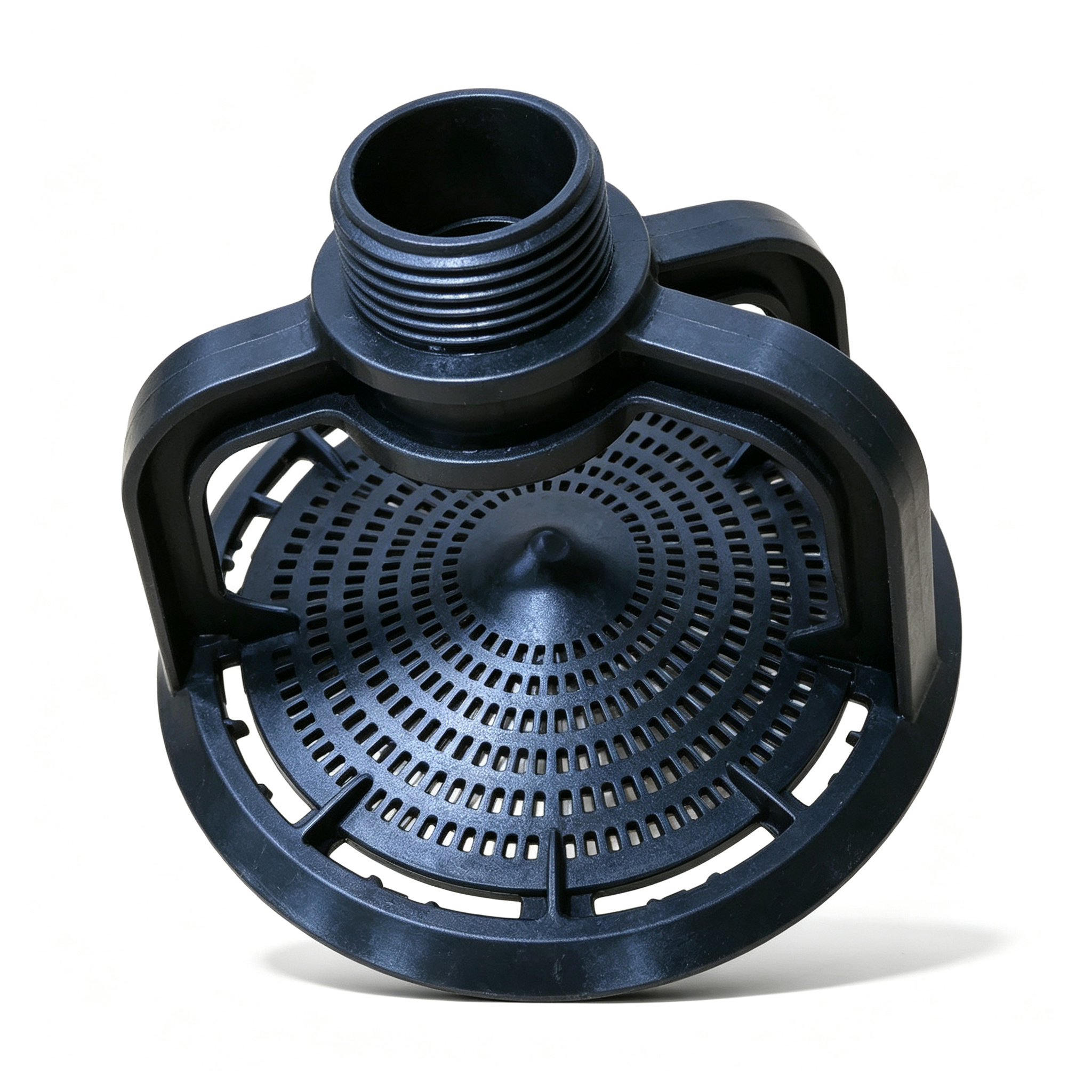

Den afbildede komponent har en sort støbt konstruktion, der almindeligvis anvendes til køletårns vandfordelingskomponenter. Polymerkonstruktion kan give fordele i våde, kemisk behandlede miljøer sammenlignet med konventionelle ubeskyttede metalkomponenter.
Det endelige materiale skal bekræftes i forhold til den påkrævede driftstemperatur, vandkemi, UV-eksponering og kemiske behandlingsbetingelser.
Det cirkulære sprøjtearrangement er beregnet til at give bred dækning af Fyld . Korrekt dækning er især vigtig i modstrømskøletårne, fordi dårlig fordeling kan resultere i underudnyttet Fyld område og reduceret køleydelse.
| Specifikation | Typisk konfiguration |
|---|---|
| Produkttype | Køletårn vandfordeling sprøjtedyse |
| Anvendelse | Industrielt køletårn |
| Fungere | Distribution af cirkulerende vand |
| Spray design | Cirkulær fordelingsplade med flere åbninger |
| Indløbsforbindelse | Flanget |
| Konstruktion | Støbt ingeniørpolymer |
| Farve | Sort |
| Fordelingsmønster | Bredt område cirkulær spray/fordeling |
| Installation | Køletårnets vandfordelingssystem |
| Vandkilde | Recirkulerende kølevand |
| Kompatibel Fyld | Film Fyld og andre kompatible Køletårnsfyld s |
| Driftstryk | Ansøgningsafhængig |
| Flowhastighed | Ansøgningsafhængig |
| Indløbsdiameter | Tilpasset / i henhold til systemdesign |
| Samlet diameter | Brugerdefineret / i henhold til tårnkrav |
| Monteringsdimensioner | Brugerdefineret / i henhold til eksisterende header |
| OEM Udskiftning | Tilgængelig |
| Tilpasning | Størrelse, tilslutning, materiale og hydraulisk konfiguration |
| Service | Udskiftning og eftermontering af industriel køletårn |
Vigtigt: Nøjagtige dimensioner, flowhastighed, trykområde, åbningskonfiguration og materialekvalitet skal bekræftes fra den tekniske tegning eller produktspecifikation før bestilling. Disse parametre bør ikke antages fra produktbilledet alene.
Afhængigt af anvendelsen kan vandfordelingsdyser være fremstillet af ingeniørplast eller andre korrosionsbestandige materialer.
Potentielle materialevalg omfatter:
PP
ABS
PVC
Forstærkede ingeniørpolymerer
Andre anvendelsesspecifikke polymerforbindelser
Materialevalg bør overveje:
Cirkulerende vandtemperatur
Vandkemi
Biocidkoncentration
Skala og korrosionsforhold
UV eksponering
Mekanisk belastning
Forventet levetid
Til krævende industrielle applikationer bør kunder give vandtemperatur og kemiske oplysninger, når de anmoder om en materialeanbefaling.
Disse sprøjtedyser bruges i industrielle køletårne til at fordele varmt cirkulerende vand over Fyld .
Typiske industrier omfatter:
Strømproduktion
Kemisk forarbejdning
Petrokemiske anlæg
Stålproduktion
Cementfremstilling
Olie og gas
Fødevareforarbejdning
Farmaceutisk fremstilling
HVAC og centrale hjælpesystemer
Fremstillingsanlæg
Proceskølesystemer
Dysen er især anvendelig til vandfordelingssystemer placeret over modstrøm Køletårnsfyld . Ensartet fordeling hjælper med at maksimere den effektive fugtede overflade af Fyld .
En udskiftningsdyse kan bruges, når eksisterende komponenter bliver:
Revnet
Blokeret
Slidt
Deform
Kemisk beskadiget
Mekanisk beskadiget
Ineffektiv på grund af skiftende hydrauliske forhold
Udskiftning af beskadigede dyser kan genoprette mere ensartet vanddækning.
Ved opgradering af et eksisterende køletårn kan ændring af vandfordelingssystemet være en del af et bredere effektivitetsforbedringsprogram. Valg af dyse bør baseres på det eksisterende samlingsrørarrangement, vandflow, driftstryk, Fyld geometri og påkrævet sprøjtedækning.
Ensartet vandfordeling hjælper med at minimere tørre områder og sikrer, at mere af Fyld overfladen deltager i varmeoverførselsprocessen.
Når vandet er fordelt korrekt, kan luften og vandet interagere mere effektivt gennem hele Fyld .
Dårlig dyseydelse kan skabe områder med utilstrækkelig vanddækning. Vedligeholdelse af funktionelle sprøjtedyser hjælper med at reducere dette problem.
En egnet polymerdyse kan give modstand mod mange våde driftsforhold, der opstår i køletårnssystemer. Forenelighed skal verificeres i forhold til den faktiske vandkemi.
En dyse designet omkring det eksisterende tilslutnings- og monteringsarrangement kan forenkle køletårnsvedligeholdelse og udskiftning af komponenter.
At vælge den korrekte køletårnsdyse kræver mere end at matche den udvendige diameter. Følgende parametre bør evalueres.
Dysen skal være i stand til at fordele den nødvendige cirkulerende vandstrøm uden for store begrænsninger.
Dysens ydeevne påvirkes af det tilgængelige tryk ved indløbet. Det nødvendige tryk afhænger af dysens indvendige geometri og ønskede fordelingsmønster.
Indløbsflangen og monteringsdimensionerne skal passe til det eksisterende vandfordelingsrør eller samlerør.
Fordelingsmønsteret skal dække det tilsigtede Fyld område. En dyse med det forkerte sprøjtemønster kan give ujævn Fyld befugtning, selv når den samlede vandstrøm er korrekt.
Suspenderede faste stoffer, skæl, biologisk vækst og kemisk behandling kan påvirke dysens ydeevne.
Det valgte materiale skal modstå kølevandstemperaturen gennem hele driftscyklussen.
Den korrekte dyse afhænger af tårnets:
Fyld type
Fyld dimensioner
Header arrangement
Fordelingshøjde
Cirkulerende vandhastighed
Luftstrøm
Bassin konfiguration
Regelmæssig inspektion anbefales som en del af et forebyggende vedligeholdelsesprogram for køletårne.
Belægninger, sedimenter, biologiske aflejringer og affald kan begrænse dyseåbninger.
Et uregelmæssigt sprøjtemønster kan indikere blokering, beskadigelse, utilstrækkeligt tryk eller en forkert valgt dyse.
Kontroller den omgivende ramme for revner, deformation eller løs montering.
Undersøg flangen og forbindelsesområdet for utætheder, revner, pakningsproblemer eller løse fastgørelseselementer.
Rengøringsprocedurer bør vælges i henhold til materialet og typen af aflejring. Undgå aggressive værktøjer eller kemikalier, der kan beskadige fordelingsåbningerne eller polymerlegemet.
En dyse kan kræve udskiftning, når du observerer:
Ujævn vandfordeling
Reduceret spraydækning
Tilstoppede udløbsåbninger
Revnet dyselegeme
Beskadiget støttestruktur
Lækage omkring forbindelsen
Deformeret fordelingsplade
Betydelig mineralsk aflejring
Vedvarende tørre områder på Fyld
Reduceret køletårnets termiske ydeevne
Udskiftning af dyse bør overvejes sammen med inspektion af vandsamlingsrøret, si, Fyld og det overordnede distributionssystem.
Til udskiftningsapplikationer kan vi levere køletårnssprøjtedyser i henhold til eksisterende udstyrskrav.
Kunder kan levere:
Eksisterende dysefotografier
Overordnede dimensioner
Indløbsdiameter
Flange dimensioner
Bolt-hul afstand
Eksisterende producent/model
Kølevandsstrømningshastighed
Driftstryk
Køletårn Fyld dimensioner
Disse detaljer gør det muligt at tilpasse udskiftningskomponenten mere nøjagtigt til den eksisterende installation.
Til renovering af køletårne og specielle industrielle projekter kan brugerdefinerede konfigurationer udvikles i henhold til de nødvendige hydrauliske og mekaniske specifikationer.
Tilpasning kan omfatte:
Indløbsdiameter
Flange dimensioner
Samlet dysediameter
Fordelingspladegeometri
Antal og størrelse af åbninger
Monteringskonfiguration
Materialevalg
Farve
Tilslutningsarrangement
For et tilpasset tilbud, angiv en eksisterende prøve, teknisk tegning, dimensioner eller klare fotografier, der viser forbindelsen og monteringsarrangementet.
En køletårnsdyse er en relativt lille komponent, men dens hydrauliske ydeevne kan påvirke effektiviteten af hele vandfordelingssystemet.
En pålidelig leverandør bør være i stand til at levere:
Nøjagtig dimensionsmatchning
Konsekvent produktionskvalitet
Materialeoplysninger
Hydrauliske specifikationer, hvor de er tilgængelige
OEM -kompatible erstatningsmuligheder
Specialfremstilling
Eksport emballage
Teknisk assistance til udskiftningsprojekter
En køletårnssprøjtedyse er en vandfordelingskomponent, der spreder cirkulerende vand over Køletårnsfyld . Dens formål er at give relativt ensartet befugtning af Fyld overfladen, så varme kan overføres effektivt mellem vand og luft.
Det afbildede produkt er et industrielt køletårns vandfordelingssprøjtedyseenhed med et indløb med flange, cirkulær perforeret fordelingsplade og beskyttende støtteramme.
Sprøjtedyser er generelt installeret i køletårnets vandfordelingssystem, typisk over Fyld i konfigurationer, hvor vandet sprøjtes nedad over varmeoverførselsmediet.
Den afbildede dyse ser ud til at være en støbt sort polymerkomponent. Den nøjagtige polymerkvalitet skal bekræftes ud fra producentens tekniske specifikation i stedet for udelukkende at bestemmes ud fra fotografiet.
Ja, en OEM -kompatibel erstatning kan fremstilles eller leveres, når de nødvendige dimensioner, forbindelseskonfiguration, hydrauliske krav og materiale er kendt.
Start med de eksisterende dysedimensioner, indløbsforbindelse, vandflowhastighed, driftstryk, sprøjtedækning, Fyld dimensioner og vandkemi. At kun matche det fysiske udseende er ikke tilstrækkeligt til hydraulisk udskiftning.
Inspektionshyppigheden afhænger af vandkvaliteten, driftsforholdene og køletårnets vedligeholdelsesprogram. Dyser bør inspiceres, når der observeres distributionsproblemer, afskalning, blokering eller usædvanlig køleydelse.
I mange tilfælde, ja. Aflejringer kan nogle gange fjernes gennem passende rengøringsprocedurer. Alvorligt beskadigede, revnede, deforme eller vedvarende blokerede dyser bør generelt udskiftes.
Brugerdefinerede størrelser kan fremstilles i henhold til tekniske krav. Kunder bør levere dimensioner, tegninger, fotografier, flowkrav eller en eksisterende prøve, når det er muligt.
Angiv dysefoto, mængde, dimensioner, indløbstilslutning, flangedimensioner, eksisterende køletårnsmærke/-model, hvis kendt, vandflow, driftstryk, temperatur og påkrævet materiale.
