Voda z chladicí věže je nepřetržitě vystavena odpařování. Jak se voda odpařuje, rozpuštěné minerály a kontaminanty se mohou stále více koncentrovat. Bez vhodné úpravy vody může tato koncentrace přispívat k tvorbě vodního kamene, korozi, mikrobiologickému růstu a snížené účinnosti přenosu tepla.

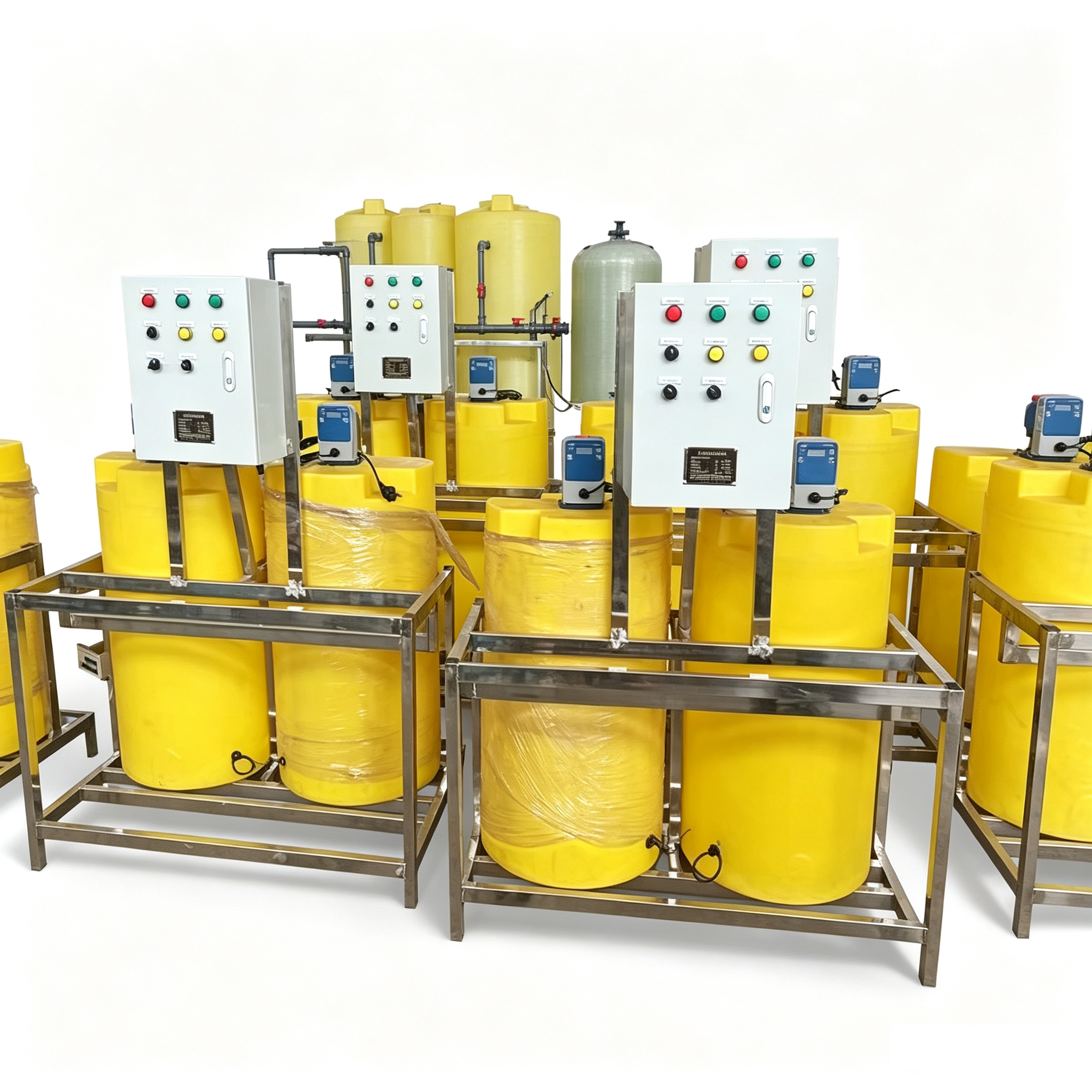

Automatický systém dávkování chemikálií zobrazený na obrázku poskytuje centralizovanou platformu pro skladování a dávkování ošetřovaných chemikálií.
Systém může být konfigurován s více kanály pro dávkování chemikálií, což umožňuje nezávislé skladování, řízení a vstřikování různých chemikálií do okruhu chladicí vody.
Typické ošetřovací chemikálie mohou zahrnovat:
Inhibitory vodního kamene
Inhibitory koroze
Biocidy
Dispergátory
chemikálie pro kontrolu pH
Přísady pro úpravu vody
Přesné chemikálie, dávkování, čerpadla, senzory a řídicí logika by měly být vybrány podle programu úpravy vody chladicí věže.

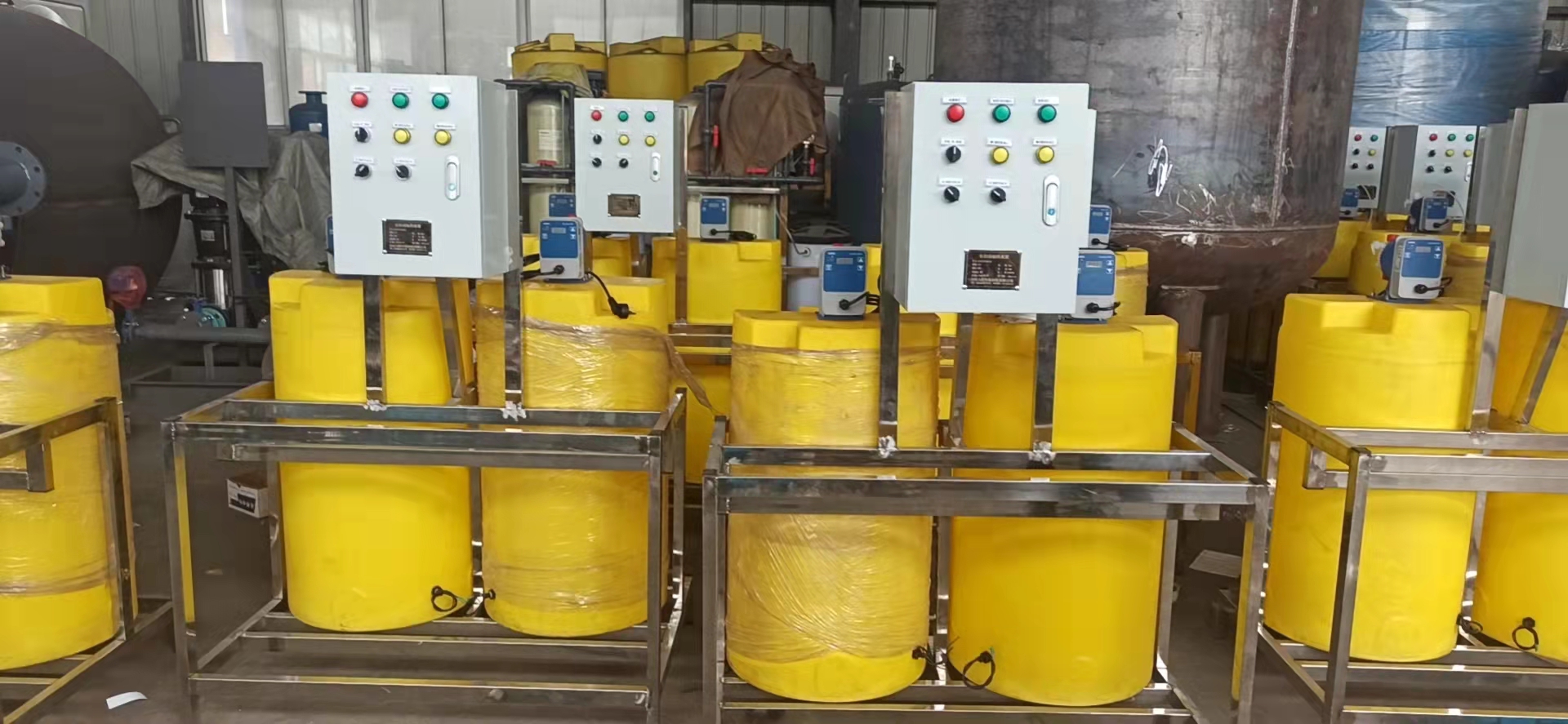

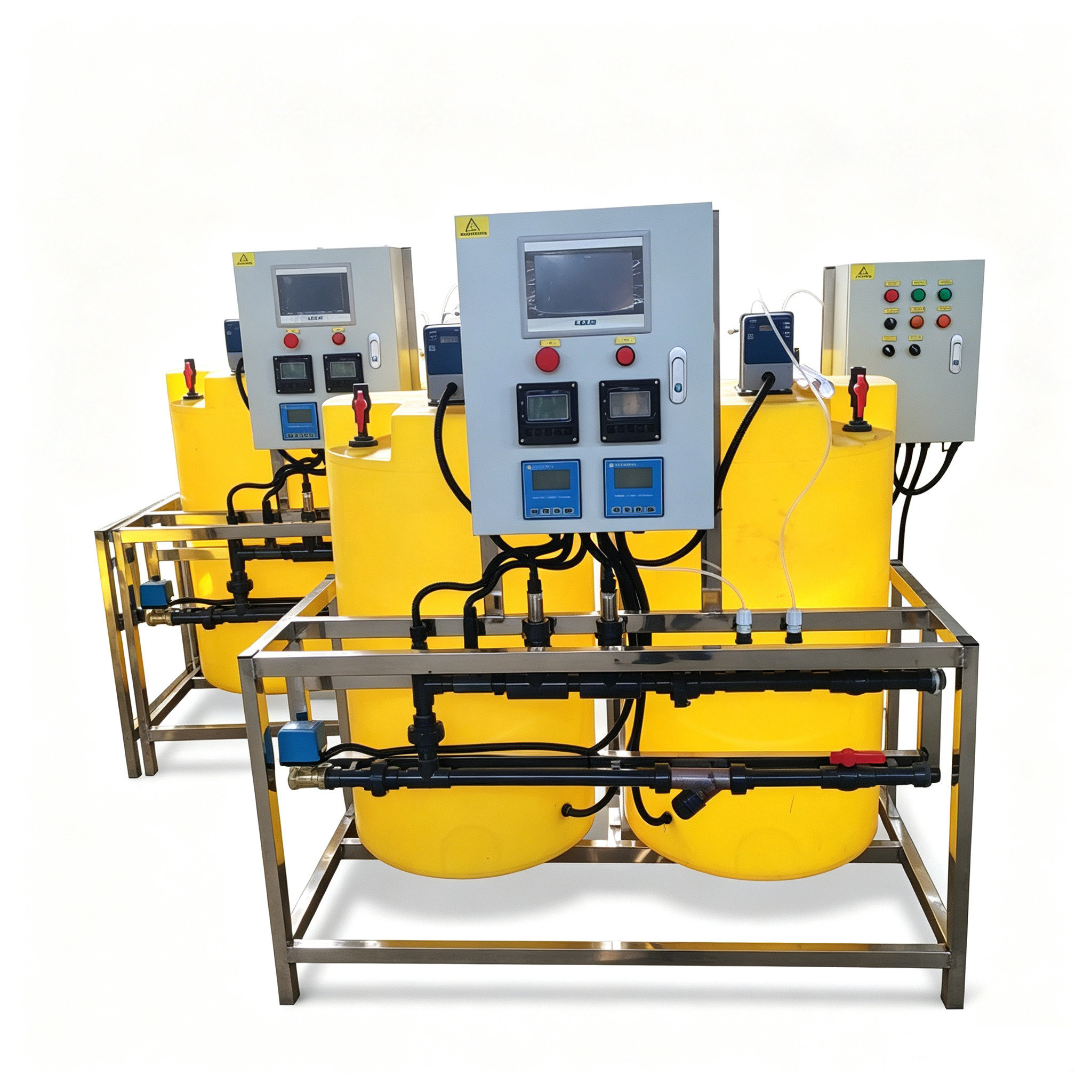

Viditelný systém používá několik žlutých chemických nádrží namontovaných v kovových nosných rámech. Každá nádrž poskytuje vyhrazenou nádrž pro chemický roztok.
Dávkovací čerpadla a související potrubí převádějí chemický roztok ze skladovacích nádrží do systému úpravy vody řízenou rychlostí.
Toto integrované uspořádání pomáhá zjednodušit instalaci a poskytuje centralizované umístění pro skladování chemikálií, dávkování a ovládací zařízení.
Systém zahrnuje elektrické ovládací skříně vybavené HMI/ovládacími rozhraními, indikátory, spínači a přístrojovým vybavením.
V závislosti na konfiguraci může být ovladač naprogramován tak, aby řídil:
Intervaly dávkování chemikálií
Provoz čerpadla
Dávkování
Automatický/ruční provozní režim
Poplachové podmínky
Zpětná vazba na kvalitu vody
Požadavky na doplňování chemikálií
Propojení s vybavením chladicí věže
Filozofii ovládání lze přizpůsobit podle aplikace.

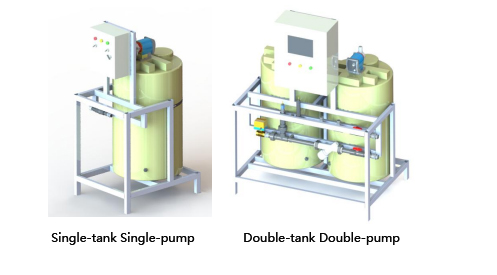

Vyobrazené zařízení obsahuje více dávkovacích sestav, takže je vhodné pro aplikace, kde musí být do chladicího systému zavedena více než jedna chemikálie pro úpravu vody.
Samostatné dávkovací kanály mohou poskytovat nezávislou kontrolu nad různými chemickými látkami.
To je zvláště užitečné pro úpravu vody v průmyslových chladicích věžích, kde kontrola koroze, kontrola vodního kamene a mikrobiologická kontrola mohou vyžadovat různé chemické produkty.
Více nádrží na chemikálie umožňuje nezávislé skladování a dávkování různých chemikálií.
Kapacita nádrže, materiál, počet a konfigurace mohou být přizpůsobeny podle požadavků projektu.
Chemická dávkovací čerpadla zajišťují řízené vstřikování chemikálií do okruhu chladicí vody.
Výběr čerpadla by měl být založen na:
Požadovaný dávkovací průtok
Chemická koncentrace
Vstřikovací tlak
Chemická kompatibilita
Provozní doba
Požadovaná přesnost ovládání
Integrovaná ovládací skříň umožňuje dávkovacímu systému pracovat automaticky podle naprogramovaných parametrů.
Automatizace může snížit potřebu nepřetržitého ručního dávkování chemikálií a pomáhá udržovat konzistentnější podmínky ošetření.
Zobrazené zařízení je namontováno na konstrukčních rámech a vytváří integrovaný dávkovací balíček, který může zjednodušit přepravu, instalaci, potrubí a uvedení do provozu.
Systém může obsahovat senzory a vysílače pro sledování vybraných parametrů kvality vody.
V závislosti na aplikaci mohou zahrnovat:
Vodivost
pH
ORP
Tok
Tlak
Teplota
Úroveň chemické nádrže
Aktuální přístrojové vybavení závisí na léčebné strategii a požadavcích kontroly.
Správně nakonfigurovaný řídicí systém může poskytovat automatický i manuální provozní režim.
Ruční ovládání může být užitečné při uvádění do provozu, údržbě, odstraňování problémů nebo testování chemického systému.

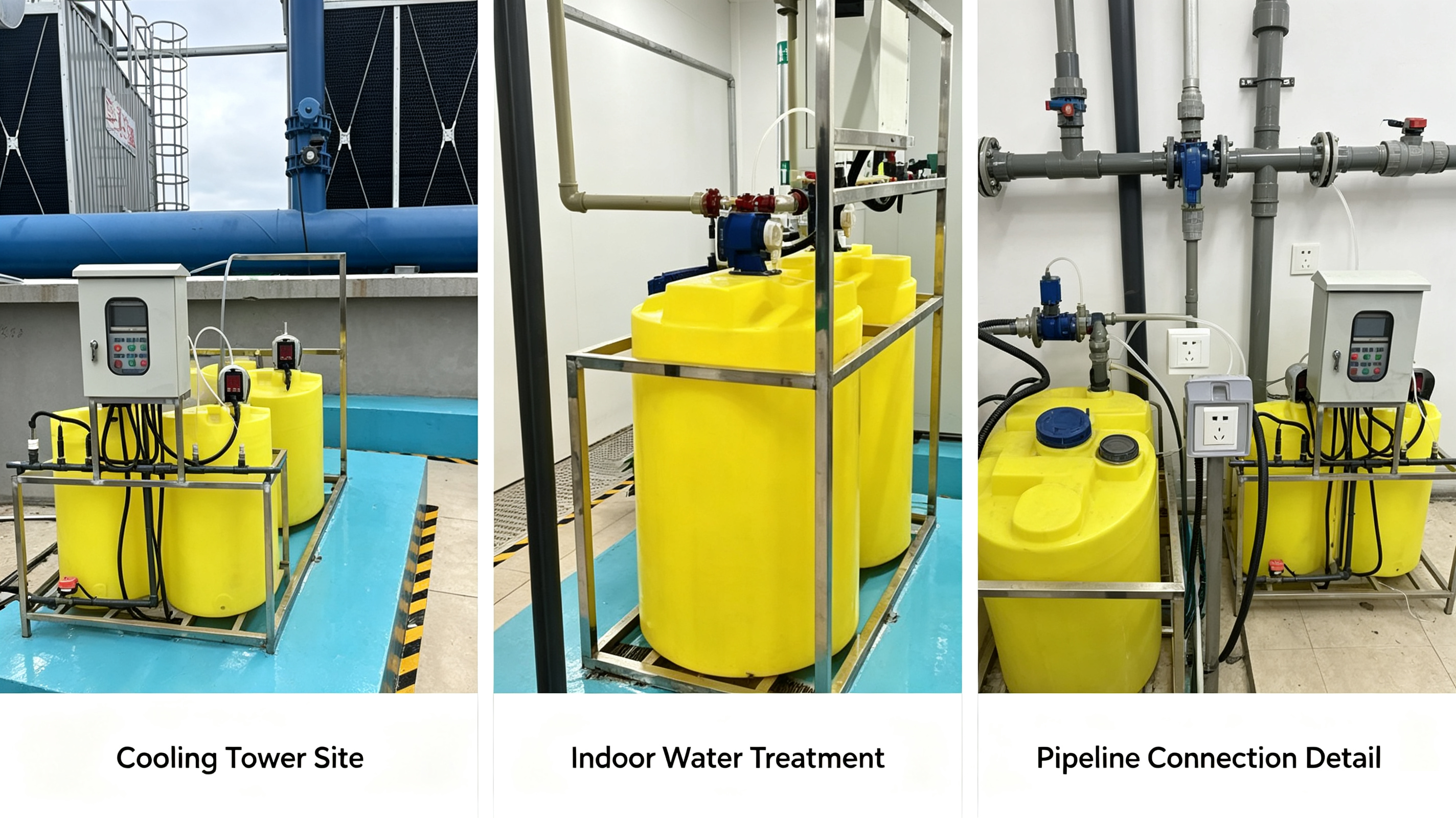

Primární aplikací tohoto zařízení je automatické dávkování chemikálií pro úpravu vody v chladicích věžích.
Průmyslové chladicí věže často pracují nepřetržitě a vyžadují řízenou chemickou úpravu k udržení přijatelného chemického složení vody.
Automatické dávkování může pomoci zachovat léčebný program a zároveň snížit závislost na ručním přidávání chemikálií.
Komerční a institucionální systémy HVAC mohou používat zařízení pro dávkování chemikálií k řízení chemie chladicí vody a pomáhají chránit chladiče, kondenzátory, potrubí a součásti chladicích věží.
Výrobní procesy mohou vyžadovat stabilní kvalitu chladicí vody pro udržení výkonu přenosu tepla a ochranu procesního zařízení.
Průmyslová zařízení s náročnými požadavky na úpravu vody mohou používat přizpůsobené dávkovací lišty pro více chemických produktů.
Systémy úpravy chladicí vody lze integrovat do programů vodního hospodářství závodu, kde je vyžadováno spolehlivé dávkování chemikálií.
Továrny využívající recirkulační chladicí vodu mohou používat automatické dávkování chemikálií na podporu koroze, vodního kamene a kontroly biologického růstu.
Operační sekvence obvykle probíhá v několika fázích.
Chemické látky pro úpravu jsou připravovány v požadované koncentraci a skladovány ve vyhrazených chemických nádržích.
Senzory mohou sledovat vybrané parametry v systému chladicí vody.
Například senzor vodivosti může poskytovat informace používané pro řízení koncentrace rozpuštěných pevných látek, zatímco instrumentace pH nebo ORP může podporovat specifické strategie chemického ošetření.
Ovládací panel přijímá signály čidel a porovnává naměřené podmínky s naprogramovanými hodnotami.
Když je požadováno dávkování, regulátor aktivuje příslušné dávkovací čerpadlo nebo upraví jeho provozní stav.
Dávkovací čerpadlo přenáší chemickou látku přes dávkovací potrubí a vstřikovací místo do okruhu chladicí vody.
Řídicí systém může pokračovat v monitorování provozních podmínek a upravovat proces dávkování podle nakonfigurované řídicí strategie.
Ruční přidávání chemikálií může být vhodné pro malé nebo jednoduché systémy na úpravu vody, ale větší průmyslové chladicí systémy často těží z automatizace.
| Automatické dávkování | Manuální dávkování |
|---|---|
| Řízené chemické vstřikování | Závisí na operátorovi |
| Může použít zpětnou vazbu ze senzoru | Obvykle vyžaduje ruční testování |
| Konzistentní strategie dávkování | Větší variace možná |
| Podporuje více chemikálií | Náročnější na koordinaci |
| Centralizované ovládání | Více manuálních zásahů |
| Vhodné pro nepřetržitý provoz | Vhodnější pro jednodušší aplikace |
Automatizace nevylučuje potřebu testování kvality vody. Místo toho poskytuje kontrolovanější způsob provádění zvoleného léčebného programu.
Dávkovací systém může být potenciálně konfigurován pro různé chemické látky v závislosti na kompatibilitě čerpadla, nádrže, potrubí, těsnění a materiálu.
Chemikálie pro kontrolu vodního kamene mohou pomoci zvládnout usazování minerálů způsobené koncentrací rozpuštěných solí v recirkulační chladicí vodě.
Inhibitory koroze se používají jako součást programů úpravy vody určených k ochraně kovových součástí v systémech chladicí vody.
Biocidy lze použít k regulaci mikrobiologického růstu v souladu s programem úpravy vody zařízení a platnými předpisy.
Dispergační činidla mohou pomoci udržet určité suspendované materiály rozptýlené a snížit nežádoucí usazování.
Kyselé nebo alkalické chemikálie mohou být dávkovány, pokud to vyžaduje strategie úpravy chladicí vody.
Výběr chemikálií musí vždy vycházet ze skutečného chemického složení vody, materiálů systému, cílů úpravy a příslušných bezpečnostních požadavků.
Následující specifikace popisují viditelnou konfiguraci a typické možnosti přizpůsobení. Konečné specifikace by měly být potvrzeny pro konkrétní projekt.
| Položka | Specifikace / Konfigurace |
| Produkt | Automatický systém dávkování chemikálií |
| Primární aplikace | Úprava vody v chladicí věži |
| Typ systému | Integrovaná lišta pro dávkování chemikálií |
| Chemické nádrže | Více nádrží |
| Materiál nádrže | Materiál odolný vůči chemikáliím pro konkrétní projekt |
| Měřící zařízení | Chemická dávkovací čerpadla |
| Řízení | Elektrická ovládací skříň s HMI/ovládacím rozhraním |
| Potrubí | Chemicky odolné dávkovací potrubí |
| Ventily | Manuální a/nebo automatické ventily |
| Instrumentace | Projektově specifické senzory a vysílače |
| Ovládání dávkování | Automatická / manuální |
| Montáž | Namontovaný na lyžiny/rám |
| Chemické množství | Přizpůsobitelné |
| Kapacita nádrže | Přizpůsobitelné |
| Kapacita čerpadla | Přizpůsobitelné |
| Počet dávkovacích kanálů | Přizpůsobitelné |
| Napájení | Projektově specifické |
| Řídící signály | Projektově specifické |
| Sdělení | Volitelné, v závislosti na řídicím systému |
| Aplikace | Průmyslové a komerční systémy na úpravu vody |
Každá aplikace pro úpravu vody v chladicí věži má jiné požadavky.
Dávkovací systém lze proto konstruovat podle parametrů, jako jsou:
Cirkulační průtok chladicí věže
Objem chladicí vody
Make-up-tok vody
Rychlost odkalování
Chemická koncentrace
Požadovaná rychlost dávkování
Tlak vstřikování chemikálií
Počet ošetřovacích chemikálií
Chemie vody
Provozní řád
Požadovaná úroveň automatizace
Přizpůsobený systém může kombinovat skladovací nádrže, dávkovací čerpadla, senzory, ventily, potrubí, elektrické ovládání a komunikační rozhraní do jednoho integrovaného balíčku.
Automatizované dávkování pomáhá dodávat chemikálie podle naprogramované strategie ošetření namísto spoléhání se výhradně na ruční přidávání.
Centralizovaný řídicí systém může snížit rutinní ruční dávkování.
Nezávislé dávkovací kanály usnadňují správu různých ošetřovacích produktů v rámci jednoho integrovaného systému.
Když jsou nainstalovány vhodné senzory, může být dávkování spojeno s měřenými podmínkami chladicí vody.
Konfigurace namontovaná na smyku může snížit množství potřebné montáže na poli.
Centralizace čerpadel, nádrží, potrubí, nástrojů a ovládacích prvků poskytuje organizovanější uspořádání zařízení pro kontrolu a servis.
Před instalací ověřte následující:
Chemická kompatibilita všech smáčených materiálů
Požadavky na elektrickou energii
Požadavky na skladování chemikálií
Průtok a tlak čerpadla
Umístění bodu vstřiku
Podmínky proudění chladicí vody
Místa instalace senzoru
Odvodňovací opatření
Větrání
Chemické omezení
Přístup pro údržbu
Požadované bezpečnostní vybavení
Dávkovací lišta by měla být instalována v souladu s platnými technickými normami, požadavky na manipulaci s chemikáliemi a pokyny výrobce zařízení.
Pravidelná kontrola pomáhá udržovat přesnost dávkování a spolehlivost systému.
Činnosti údržby mohou zahrnovat:
Zkontrolujte stav nádrže, armatury, kryty, indikaci hladiny a známky netěsnosti.
Zkontrolujte provoz čerpadla, případně hadičky nebo membrány, připojení, ventily a dávkování.
Zkontrolujte ucpání, netěsnost, krystalizaci, poškození a nahromadění chemikálií.
Zkontrolujte vstřikovací ventily a pinoly, zda nejsou ucpané nebo poškozené.
Vyčistěte, zkalibrujte a ověřte senzory podle příslušných doporučení výrobce.
Zkontrolujte elektrická připojení, displeje, alarmy, spínače a ovládací funkce.
Zkontrolujte chemickou ochranu, značení, ventilaci, nouzové vybavení a přístupová opatření podle požadavků místa.
Automatická dávkovací lišta se může stát důležitou součástí kompletní strategie vodního hospodářství chladicí věže.
Výkon chladicí věže závisí nejen na proudění vzduchu ventilátorem a teplosměnných plochách, ale také na udržování vhodné kvality vody. Nadměrný kotel, koroze, biologický růst a akumulace pevných látek mohou snížit účinnost přenosu tepla a zvýšit požadavky na údržbu.
Kombinací skladování chemikálií, dávkovacích čerpadel, přístrojového vybavení a automatizovaného řízení poskytuje dávkovací systém centralizovanou metodu pro implementaci programu úpravy chladicí vody.
Automatický systém dávkování chemikálií ukládá, měří a vstřikuje chemikálie pro úpravu vody do procesu nebo systému chladicí vody podle definované strategie řízení.
Používá se k automatickému zavádění čisticích chemikálií do systémů chladicí vody. V závislosti na programu úpravy vody mohou být chemikálie použity pro kontrolu vodního kamene, korozi, mikrobiologické, disperzní nebo pH.
Ano. Vyobrazená konfigurace používá více chemických skladovacích a dávkovacích sestav. Počet kanálů lze upravit podle požadavků projektu.
Ano. Systém může být konfigurován s PLC/HMI nebo jinou řídicí architekturou pro automatický provoz. Skutečný způsob ovládání závisí na projektu.
V závislosti na aplikaci může systém integrovat vodivost, pH, ORP, průtok, tlak, teplotu, hladinu nebo jiné vhodné nástroje.
Ano. Kapacita nádrže, množství, materiál, uspořádání a související armatury mohou být přizpůsobeny podle chemických vlastností a požadavků projektu.
Výběr čerpadla závisí na požadovaném dávkovacím průtoku, vstřikovacím tlaku, chemických vlastnostech, koncentraci, provozním plánu a požadavcích na ovládání.
Potenciálně. Dávkovací systém může být navržen jako nová instalace nebo integrován do stávajícího systému úpravy chladicí vody po přezkoumání požadavků na hydraulické, elektrické, chemické a ovládací prvky daného místa.
Ne. Automatizace by měla doplňovat vhodný program úpravy vody a monitorování. Pravidelné testování a kalibrace zůstávají důležité pro ověření kvality vody a účinnosti úpravy.
Užitečné informace o projektu zahrnují kapacitu chladicí věže, průtok cirkulující vody, průtok doplňované vody, typy chemikálií, požadované rychlosti dávkování, kapacitu nádrží, počet chemikálií, elektrické požadavky, preference ovládání a fotografie nebo výkresy stávající instalace.
Standardizované dávkovací balení nemusí vyhovovat každé průmyslové chladicí aplikaci. Chladicí věže se značně liší kapacitou, chemií vody, chemickým programem, provozní dobou a požadavky na automatizaci.
Přizpůsobená dávkovací lišta umožňuje výběr zařízení podle skutečného procesu.
Výsledkem může být koordinovaný systém zahrnující:
Skladování chemikálií
Dávkovací čerpadla
Dávkovací potrubí
Vstřikovací sestavy
Regulační ventily
Senzory kvality vody
Ovládání PLC/HMI
Funkce alarmu
Nosné konstrukce namontované na smyku
Hledáte automatický systém dávkování chemikálií pro chladicí věž?
Uveďte kapacitu chladicí věže, průtok vody, požadavky na chemikálie, požadované dávkovací body, kapacitu nádrže a požadavky na ovládání. Fotografie stávajícího systému úpravy vody mohou také pomoci technikům porozumět prostředí instalace.
