Apa turnului de răcire este expusă continuu la evaporare. Pe măsură ce apa se evaporă, mineralele dizolvate și contaminanții pot deveni din ce în ce mai concentrați. Fără un tratament adecvat al apei, această concentrație poate contribui la formarea calcarului, la coroziune, la creșterea microbiologică și la reducerea eficienței transferului de căldură.

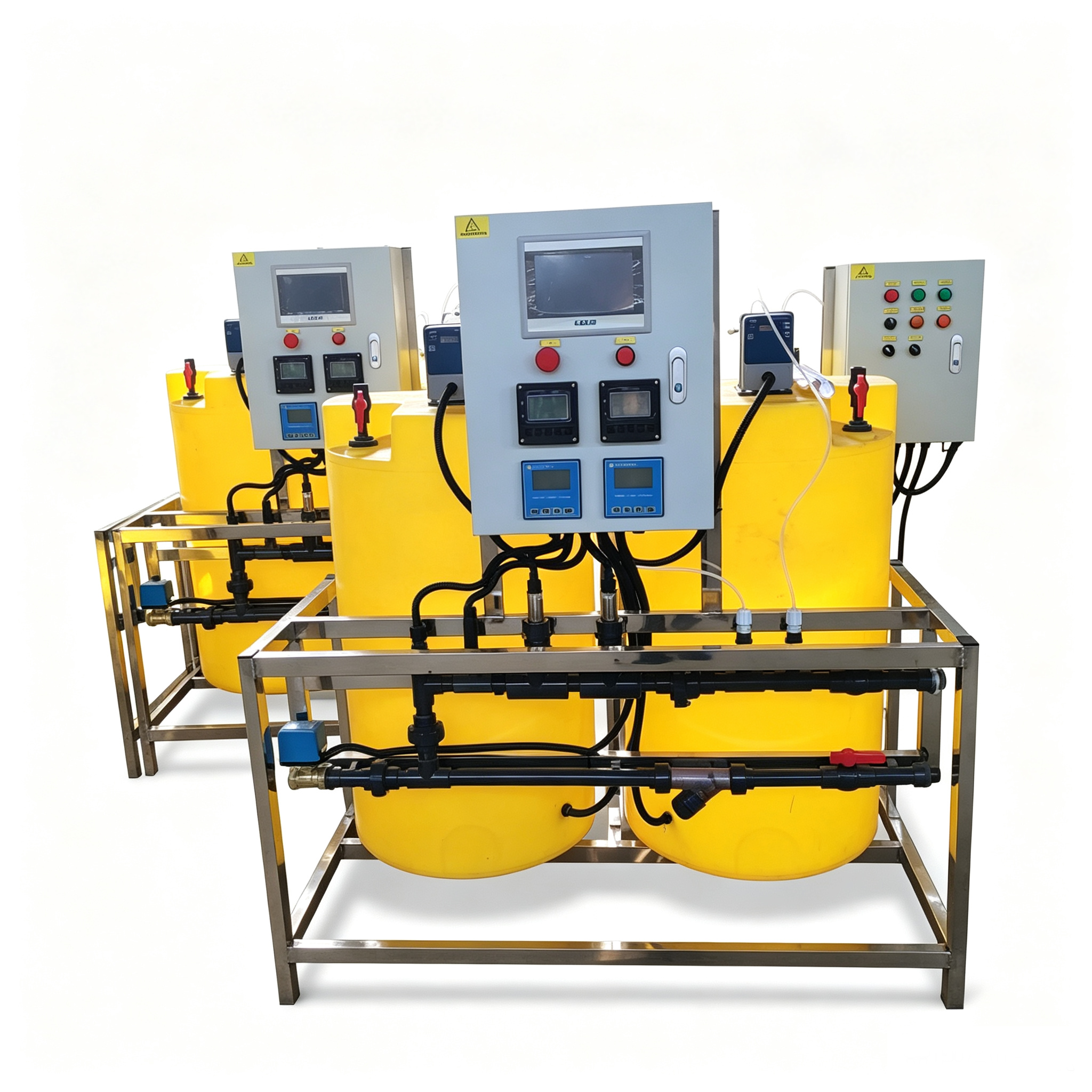

Sistemul automat de dozare a substanțelor chimice prezentat în imagine oferă o platformă centralizată pentru depozitarea și dozarea substanțelor chimice de tratare.
Sistemul poate fi configurat cu mai multe canale de dozare a substanțelor chimice, permițând diferitelor substanțe chimice să fie stocate, controlate și injectate în mod independent într-un circuit de apă de răcire.
Substanțele chimice tipice de tratament pot include:
Inhibitori de scara
Inhibitori de coroziune
Biocide
Dispersanții
substanțe chimice pentru controlul pH-ului
Aditivi pentru tratarea apei
Substanțele chimice exacte, ratele de dozare, pompele, senzorii și logica de control trebuie selectate în funcție de programul de tratare a apei din turnul de răcire.

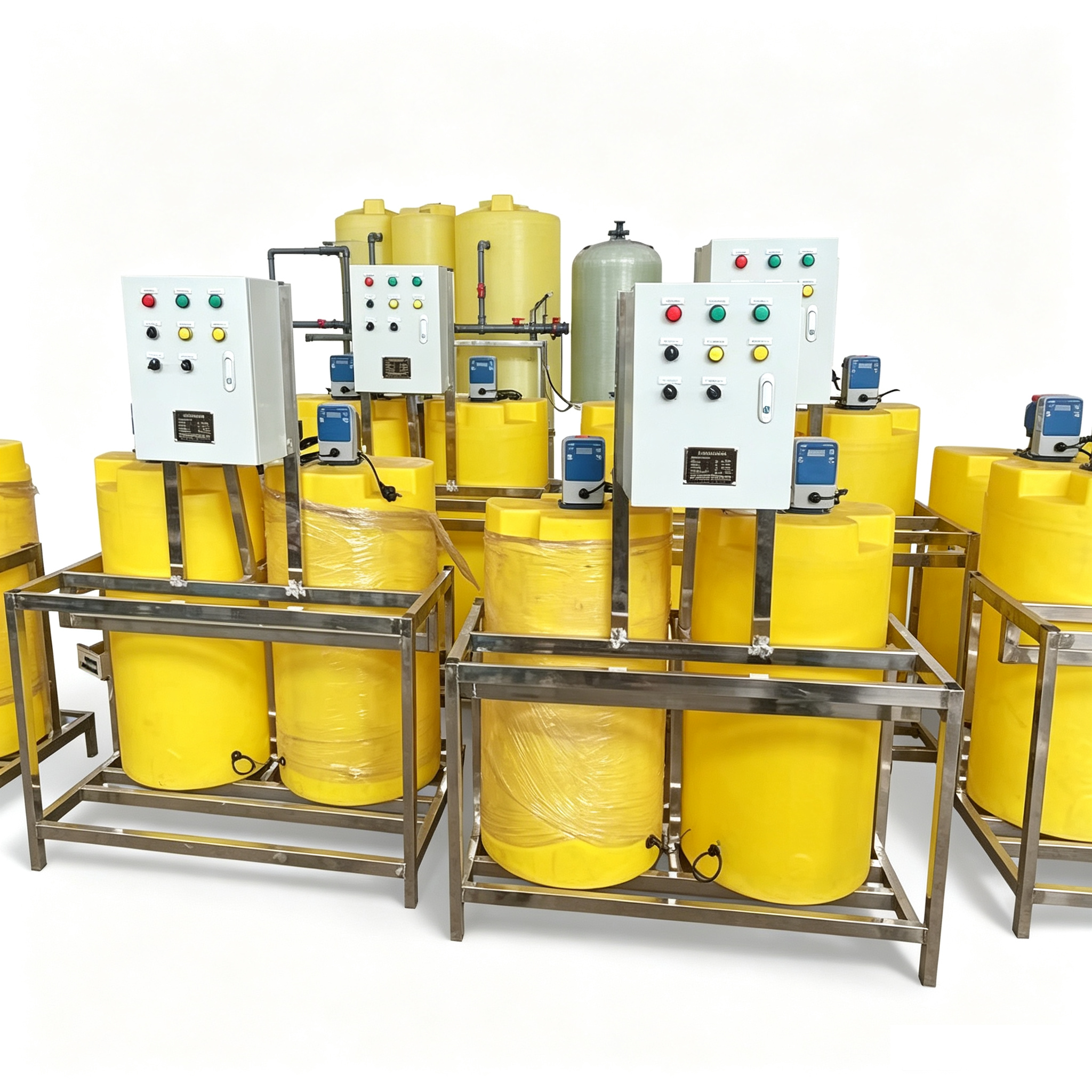

Sistemul vizibil folosește mai multe rezervoare galbene de substanțe chimice montate în cadre metalice suport. Fiecare rezervor oferă un rezervor dedicat pentru o soluție chimică.
Pompele de dozare și conductele asociate transferă soluția chimică din rezervoarele de stocare în sistemul de tratare a apei la un debit controlat.
Acest aranjament integrat ajută la simplificarea instalării și oferă o locație centralizată pentru depozitarea, dozarea și echipamentul de control al substanțelor chimice.
Sistemul include dulapuri electrice de control echipate cu HMI/interfețe de control, indicatoare, întrerupătoare și instrumente.
În funcție de configurație, controlerul poate fi programat să gestioneze:
Intervalele de dozare chimică
Funcționarea pompei
Rate de dozare
Moduri de operare automat/manual
Condiții de alarmă
Feedback despre calitatea apei
Cerințe de reaprovizionare cu substanțe chimice
Interblocare cu echipamentul turnului de răcire
Filosofia de control poate fi personalizată în funcție de aplicație.
Echipamentul din imagine conține mai multe ansambluri de dozare, ceea ce îl face potrivit pentru aplicații în care mai mult de o substanță chimică de tratare a apei trebuie introdusă în sistemul de răcire.
Canalele de dozare separate pot oferi control independent asupra diferitelor substanțe chimice de tratare.
Acest lucru este util în special pentru tratarea apei în turnurile de răcire industriale, unde controlul coroziunii, controlul calcarului și controlul microbiologic pot necesita produse chimice diferite.
Rezervoarele chimice multiple permit stocarea și dozarea independentă a diferitelor substanțe chimice de tratare.
Capacitatea rezervorului, materialul, numărul și configurația pot fi personalizate în funcție de cerințele proiectului.
Pompele de dozare a substanțelor chimice asigură injecția controlată de substanțe chimice în circuitul de apă de răcire.
Alegerea pompei ar trebui să se bazeze pe:
Debitul de dozare necesar
Concentrația chimică
Presiunea de injectare
Compatibilitate chimică
Orele de funcționare
Precizia de control necesară
Dulapul de control integrat permite sistemului de dozare să funcționeze automat conform parametrilor programați.
Automatizarea poate reduce nevoia de dozare manuală continuă a substanțelor chimice și poate ajuta la menținerea unor condiții de tratament mai consistente.
Echipamentul prezentat este asamblat pe cadre structurale, creând un pachet de dozare integrat care poate simplifica transportul, instalarea, conductele și punerea în funcțiune.
Sistemul poate încorpora senzori și transmițători pentru monitorizarea parametrilor selectați de calitate a apei.
În funcție de aplicație, acestea pot include:
Conductivitate
pH
ORP
Flux
Presiune
Temperatură
Nivelul rezervorului chimic
Instrumentul propriu-zis depinde de strategia de tratament și de cerințele de control.
Un sistem de control configurat corespunzător poate oferi atât moduri de operare automată, cât și manuală.
Controlul manual poate fi util în timpul punerii în funcțiune, întreținerii, depanării sau testării sistemului chimic.
Aplicația principală a acestui echipament este dozarea chimică automată pentru tratarea apei în turnul de răcire.
Turnurile de răcire industriale funcționează adesea continuu și necesită tratament chimic controlat pentru a menține o chimie acceptabilă a apei.
Dozarea automată poate ajuta la menținerea programului de tratament, reducând în același timp dependența de adăugarea manuală de substanțe chimice.
Sistemele HVAC comerciale și instituționale pot folosi echipamente de dozare chimică pentru a gestiona chimia apei de răcire și pentru a ajuta la protejarea chillerelor, condensatoarelor, conductelor și componentelor turnului de răcire.
Procesele de producție pot necesita o calitate stabilă a apei de răcire pentru a menține performanța transferului de căldură și pentru a proteja echipamentele de proces.
Instalațiile industriale cu cerințe exigente de tratare a apei pot utiliza suporturi de dozare personalizate pentru mai multe produse chimice.
Sistemele de tratare a apei de răcire pot fi integrate cu programele de gestionare a apei din uzină unde este necesară dozarea chimică fiabilă.
Fabricile care utilizează apă de răcire cu recirculare pot folosi dozarea automată a substanțelor chimice pentru a sprijini controlul coroziunii, a depunerilor și a creșterii biologice.
Secvența de operare urmează în general mai multe etape.
Substanțele chimice de tratare sunt preparate la concentrația necesară și depozitate în rezervoare chimice dedicate.
Senzorii pot monitoriza parametrii selectați în sistemul de răcire cu apă.
De exemplu, un senzor de conductivitate poate furniza informații utilizate pentru controlul concentrației de solide dizolvate, în timp ce instrumentele de pH sau ORP pot sprijini strategii specifice de tratament chimic.
Panoul de control primește semnalele senzorilor și compară condițiile măsurate cu valorile de referință programate.
Când este necesară dozarea, controlerul activează pompa de dozare corespunzătoare sau își ajustează starea de funcționare.
Pompa de dozare transferă substanța chimică de tratare prin conducta de dozare și punctul de injecție în circuitul de apă de răcire.
Sistemul de control poate continua să monitorizeze condițiile de funcționare și să ajusteze procesul de dozare în conformitate cu strategia de control configurată.
Adăugarea manuală de substanțe chimice poate fi potrivită pentru sistemele mici sau simple de tratare a apei, dar sistemele industriale mai mari de răcire beneficiază adesea de automatizare.
| Dozare automată Dozare | manuală |
|---|---|
| Injecție chimică controlată | Dependent de operator |
| Poate folosi feedback-ul senzorului | De obicei necesită testare manuală |
| Strategie de dozare consecventă | Variație mai mare posibilă |
| Suportă mai multe substanțe chimice | Mai greu de coordonat |
| Control centralizat | Mai multă intervenție manuală |
| Potrivit pentru funcționare continuă | Se potrivește mai bine aplicațiilor mai simple |
Automatizarea nu elimină necesitatea testării calității apei. În schimb, oferă o modalitate mai controlată de implementare a programului de tratament selectat.
Sistemul de dozare poate fi configurat pentru diferite substanțe chimice de tratare, în funcție de compatibilitatea pompei, rezervorului, conductelor, etanșării și materialelor.
Substanțele chimice pentru controlul calității pot ajuta la gestionarea depunerilor de minerale cauzate de concentrația de săruri dizolvate în apa de răcire recirculară.
Inhibitorii de coroziune sunt utilizați ca parte a programelor de tratare a apei concepute pentru a proteja componentele metalice din sistemele de apă de răcire.
Biocidele pot fi utilizate pentru a controla creșterea microbiologică în conformitate cu programul de tratare a apei al unității și cu reglementările aplicabile.
Dispersanții pot ajuta la menținerea anumitor materiale în suspensie dispersate și la reducerea depunerilor nedorite.
Substanțele chimice acide sau alcaline pot fi măsurate atunci când este necesar de strategia de tratare a apei de răcire.
Selecția chimică trebuie să se bazeze întotdeauna pe chimia apei, materialele sistemului, obiectivele de tratament și cerințele de siguranță aplicabile.
Următoarele specificații descriu configurația vizibilă și opțiunile tipice de personalizare. Specificațiile finale trebuie confirmate pentru proiectul respectiv.
| Articol | Specificație / Configurație |
| Produs | Sistem automat de dozare a produselor chimice |
| Aplicație primară | Tratarea apei în turnul de răcire |
| Tip de sistem | Skid integrat de dozare chimică |
| Rezervoare chimice | Tancuri multiple |
| Material rezervor | Material rezistent la chimicale specific proiectului |
| Echipamente de contorizare | Pompe de dozare chimică |
| Controla | Dulap de comandă electric cu interfață HMI/control |
| Conducte | Conducte de dozare rezistente la substanțe chimice |
| Supape | Vane manuale si/sau automate |
| Instrumentaţie | Senzori și transmițători specifici proiectului |
| Controlul dozării | Automatic/manual |
| Montare | Montat pe skid/cadru |
| Cantitatea chimică | Personalizat |
| Capacitate rezervor | Personalizat |
| Capacitatea pompei | Personalizat |
| Numărul de canale de dozare | Personalizat |
| Alimentare electrică | Specific proiectului |
| Semnale de control | Specific proiectului |
| Comunicare | Opțional, în funcție de sistemul de control |
| Aplicație | Sisteme industriale și comerciale de tratare a apei |
Fiecare aplicație de tratare a apei din turnul de răcire are cerințe diferite.
Prin urmare, sistemul de dozare poate fi proiectat în funcție de parametri precum:
Debitul de circulație al turnului de răcire
Volumul apei de răcire
Debitul de apă de machiaj
Rata de purtare
Concentrația chimică
Rata de dozare necesară
Presiunea de injecție chimică
Numărul de substanțe chimice de tratare
Chimia apei
Program de funcționare
Nivel de automatizare necesar
Un sistem personalizat poate combina rezervoare de stocare, pompe de dozare, senzori, supape, conducte, comenzi electrice și interfețe de comunicare într-un singur pachet integrat.
Contorizarea automată ajută la livrarea substanțelor chimice în conformitate cu strategia de tratament programată, în loc să se bazeze în întregime pe adăugarea manuală.
Un sistem de control centralizat poate reduce activitățile de rutină de dozare manuală.
Canalele de dozare independente facilitează gestionarea diferitelor produse de tratament într-un singur sistem integrat.
Când sunt instalați senzori corespunzători, dozarea poate fi legată de condițiile măsurate ale apei de răcire.
O configurație montată pe skid poate reduce cantitatea de asamblare pe teren necesară.
Centralizarea pompelor, rezervoarelor, conductelor, instrumentelor și comenzilor oferă o aranjare mai organizată a echipamentelor pentru inspecție și întreținere.
Înainte de instalare, confirmați următoarele:
Compatibilitatea chimică a tuturor materialelor umede
Cerințe de energie electrică
Cerințe de depozitare a substanțelor chimice
Debitul și presiunea pompei
Locația punctului de injecție
Condiții de curgere a apei de răcire
Locații de instalare a senzorilor
Dispoziții de drenaj
Ventilare
Reținere chimică
Acces pentru întreținere
Echipament de siguranță necesar
Tableta de dozare trebuie instalată în conformitate cu standardele de inginerie aplicabile, cerințele de manipulare a substanțelor chimice și instrucțiunile producătorului echipamentului.
Inspecția regulată ajută la menținerea preciziei dozării și a fiabilității sistemului.
Activitățile de întreținere pot include:
Verificați starea rezervorului, fitingurile, capacele, indicarea nivelului și semnele de scurgere.
Inspectați funcționarea pompei, tubulatura sau diafragmele, acolo unde este cazul, conexiunile, supapele și performanța de dozare.
Verificați blocarea, scurgerile, cristalizarea, deteriorarea și acumularea de substanțe chimice.
Inspectați supapele de injecție și paturile pentru blocare sau deteriorare.
Curățați, calibrați și verificați senzorii conform recomandărilor producătorului aplicabil.
Inspectați conexiunile electrice, afișajele, alarmele, comutatoarele și funcțiile de control.
Verificați izolarea chimică, etichetarea, ventilația, echipamentul de urgență și aranjamentele de acces în conformitate cu cerințele amplasamentului.
Un skid de dozare automată poate deveni o parte importantă a unei strategii complete de gestionare a apei în turnul de răcire.
Performanța turnului de răcire depinde nu numai de fluxul de aer al ventilatorului și de suprafețele de transfer de căldură, ci și de menținerea calității adecvate a apei. Scara excesivă, coroziunea, creșterea biologică și acumularea de solide pot reduce eficiența transferului de căldură și pot crește cerințele de întreținere.
Combinând depozitarea chimică, pompe de dozare, instrumente și comenzi automate, sistemul de dozare oferă o metodă centralizată pentru implementarea unui program de tratare a apei de răcire.
Un sistem automat de dozare chimică stochează, măsoară și injectează substanțele chimice de tratare a apei într-un proces sau într-un sistem de apă de răcire conform unei strategii de control definite.
Este folosit pentru a introduce automat substanțe chimice de tratare în sistemele de apă de răcire. În funcție de programul de tratare a apei, substanțele chimice pot fi utilizate pentru controlul calcarului, coroziunii, microbiologice, dispersiei sau pH-ului.
Da. Configurația din imagine utilizează mai multe ansambluri de depozitare și dozare a substanțelor chimice. Numărul de canale poate fi personalizat în funcție de cerințele proiectului.
Da. Sistemul poate fi configurat cu un PLC/HMI sau altă arhitectură de control pentru funcționare automată. Metoda reală de control depinde de proiect.
În funcție de aplicație, sistemul poate integra conductivitate, pH, ORP, debit, presiune, temperatură, nivel sau alte instrumente adecvate.
Da. Capacitatea rezervorului, cantitatea, materialul, aranjamentul și fitingurile asociate pot fi personalizate în funcție de caracteristicile chimice și cerințele proiectului.
Selectarea pompei depinde de debitul de dozare necesar, presiunea de injecție, proprietățile chimice, concentrația, programul de funcționare și cerințele de control.
Potenţial. Sistemul de dozare poate fi proiectat ca o nouă instalație sau integrat într-un sistem existent de tratare a apei de răcire după revizuirea cerințelor hidraulice, electrice, chimice și de control ale amplasamentului.
Nu. Automatizarea ar trebui să completeze un program adecvat de tratare și monitorizare a apei. Testarea și calibrarea regulată rămân importante pentru verificarea calității apei și a performanței de tratare.
Informațiile utile despre proiect includ capacitatea turnului de răcire, debitul de apă în circulație, debitul de apă de completare, tipurile de substanțe chimice, ratele de dozare necesare, capacitățile rezervoarelor, numărul de substanțe chimice, cerințele electrice, preferințele de control și fotografiile sau desenele instalației existente.
Este posibil ca un pachet de dozare standardizat să nu se potrivească tuturor aplicațiilor de răcire industrială. Turnurile de răcire variază considerabil în ceea ce privește capacitatea, chimia apei, programul chimic, orele de funcționare și cerințele de automatizare.
Un skid de dozare personalizat permite selectarea echipamentului în jurul procesului propriu-zis.
Rezultatul poate fi un sistem coordonat care încorporează:
Depozitare chimică
Pompe de dozare
Conducte de dozare
Ansambluri de injectie
Supape de control
Senzori de calitate a apei
comenzi PLC/HMI
Funcții de alarmă
Structuri de sprijin montate pe skip
Caut un sistem automat de dozare chimică pentru un turn de răcire?
Furnizați capacitatea turnului de răcire, debitul de apă, cerințele chimice, punctele de dozare dorite, capacitatea rezervorului și cerințele de control. Fotografiile sistemului existent de tratare a apei pot ajuta, de asemenea, inginerii să înțeleagă mediul de instalare.
