شرح مروحة برج التبريد والموتور

فيما يلي شرح واضح وكامل لمروحة ومحرك برج التبريد - وظائفهما ومكوناتهما وكيفية عملهما معًا.

⭐ نظرة عامة على مروحة برج التبريد والمحرك

من المكونات  الميكانيكية تعد المروحة والمحرك  الرئيسية التي تخلق تدفق الهواء عبر برج التبريد. يتيح تدفق الهواء هذا التبريد التبخيري ، الذي يزيل الحرارة من النظام.

  مروحة برج التبريد

1. الغرض من المروحة

تقوم المروحة بتحريك كمية كبيرة من الهواء عبر برج التبريد من أجل:

* تعزيز التبخر

* تحسين انتقال الحرارة

* الحفاظ على درجة حرارة الماء البارد المطلوبة

2. أنواع المعجبين

المسودة المستحثة (الأكثر شيوعًا)

* المروحة موجودة في أعلى  البرج

* يسحب الهواء إلى أعلى من خلال التعبئة

مشروع القسري

* المروحة في الأسفل / الجانب

* يدفع الهواء إلى داخل البرج

3. أنواع شفرات المروحة

* الألومنيوم  (مارلي، BAC)

* مركب FRP  (EVAPCO، أماريلو)

* شفرات قابلة للتعديل  لضبط الأداء

* شفرات ذات درجة ثابتة  للأبراج الصغيرة

4. سرعات المروحة

* عادةً 90-220 دورة في الدقيقة  للمراوح الكبيرة

* دورة في الدقيقة منخفضة ولكن القطر كبير (6-30 قدمًا)

 ⚡محرك برج التبريد

1. الغرض من المحرك

يوفر المحرك القدرة  على تدوير المروحة.

يجب أن يسلم السليم:

* عزم الدوران

* القدرة الحصانية (حصان)

* السرعة (دورة في الدقيقة)

2. أنواع محركات أبراج التبريد

* واجب برج التبريد TEFC  (مروحة مغلقة بالكامل مبردة)

* TEAO  (الهواء مغلق تمامًا)

* واجب العاكس  (لاستخدام VFD)

* محركات ذات سرعتين  (لطلب التبريد المنخفض/المرتفع)

3. نطاق القدرة الحصانية

حسب حجم البرج:

* التدفئة والتهوية وتكييف الهواء الصغيرة: 3 – 20 حصان

*صناعية متوسطة: 20-75 حصان

* الأبراج الكبيرة: 100-250+ حصان

المحرك ← علبة التروس ← المروحة (الإعداد النموذجي)

تستخدم معظم أبراج التبريد الكبيرة نظام دفع التروس :

المحرك (دورة في الدقيقة عالية)

  ↓

محرك رمح

  ↓

علبة التروس (تقلل السرعة، تزيد عزم الدوران)

  ↓

مركز المعجبين

  ↓

شفرات المروحة (دورة في الدقيقة منخفضة)

يعمل المحرك ~ 900-1800 دورة في الدقيقة → يقلل صندوق التروس من سرعة المروحة إلى ~ 100-225 دورة في الدقيقة.

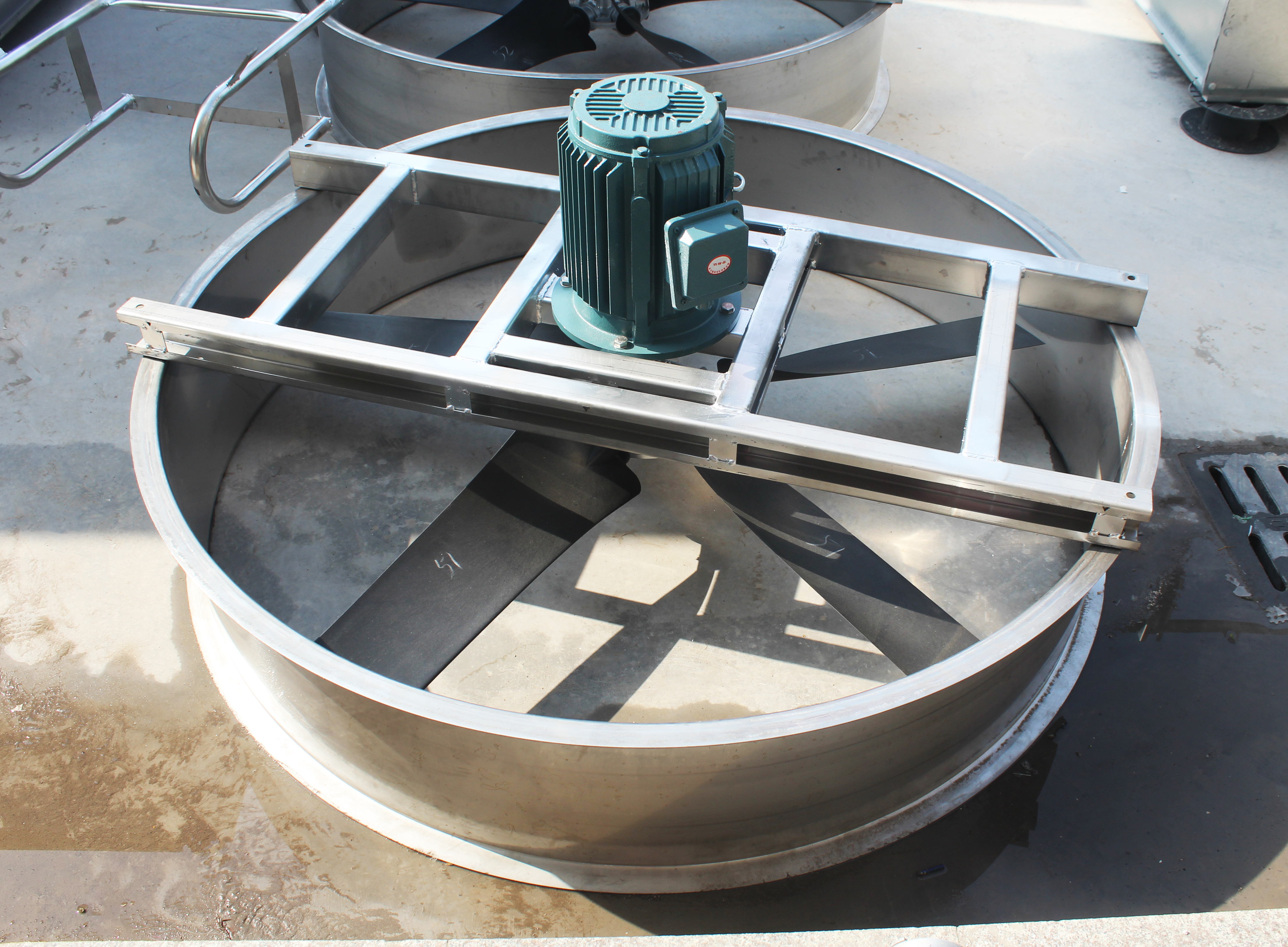

  خيار القيادة المباشرة

تستخدم بعض الأبراج الأحدث (EVAPCO، BAC) محركات EC ذات الدفع المباشر:

* لا يوجد علبة التروس

* هادئ جداً

* كفاءة عالية

* صيانة أقل

* يقتصر على الأبراج الصغيرة والمتوسطة

تعمل المروحة والمحرك معًا لخلق تدفق الهواء

1. يستقبل المحرك الطاقة الكهربائية

2. يقوم المحرك بتدوير عمود الإدارة أو تدوير المروحة مباشرة

3. علبة التروس (في حالة استخدامها) تقلل السرعة وتزيد عزم الدوران

4. تدور المروحة وتسحب/تدفع الهواء عبر وسائط التعبئة

5. يعمل التبخر على تبريد المياه المتداولة
