Bộ giảm tốc dây đai của tháp giải nhiệt là một thành phần quan trọng của hệ thống truyền động tháp giải nhiệt, chịu trách nhiệm truyền năng lượng từ động cơ điện đến quạt đồng thời giảm tốc độ quay để đạt được luồng không khí tối ưu. Nếu không có bộ giảm tốc vành đai hiệu quả, ngay cả tháp giải nhiệt tiên tiến nhất cũng không thể mang lại hiệu suất làm mát ổn định, dẫn đến mức tiêu thụ năng lượng tăng, hao mòn thiết bị quá mức và chi phí bảo trì cao hơn.
So với động cơ truyền động trực tiếp và hộp giảm tốc, bộ giảm tốc đai mang lại giải pháp truyền động tiết kiệm, linh hoạt và đáng tin cậy cho nhiều loại tháp giải nhiệt công nghiệp và thương mại. Cấu trúc đơn giản, khả năng hấp thụ sốc tuyệt vời, độ ồn khi vận hành thấp và bảo trì dễ dàng đã khiến chúng trở thành lựa chọn ưu tiên cho nhiều hệ thống HVAC, nhà máy sản xuất, nhà máy điện, cơ sở hóa dầu, nhà máy xử lý nước và hoạt động khai thác mỏ.
Tại PT Cooling Tower Parts , chúng tôi sản xuất các bộ giảm tốc đai tháp giải nhiệt chất lượng cao được thiết kế để có tuổi thọ lâu dài và hiệu suất đáng tin cậy. Có sẵn với nhiều kích cỡ và cấu hình lắp đặt, bộ giảm tốc đai của chúng tôi tương thích với nhiều thương hiệu tháp giải nhiệt khác nhau và có thể được tùy chỉnh để đáp ứng các yêu cầu cụ thể của dự án.
Trong hướng dẫn này, bạn sẽ tìm hiểu cách hoạt động của bộ giảm tốc đai tháp giải nhiệt, các tính năng chính, thông số kỹ thuật, ứng dụng, phương pháp lắp đặt, phương pháp bảo trì và cách chọn kiểu máy phù hợp cho hệ thống tháp giải nhiệt của bạn.

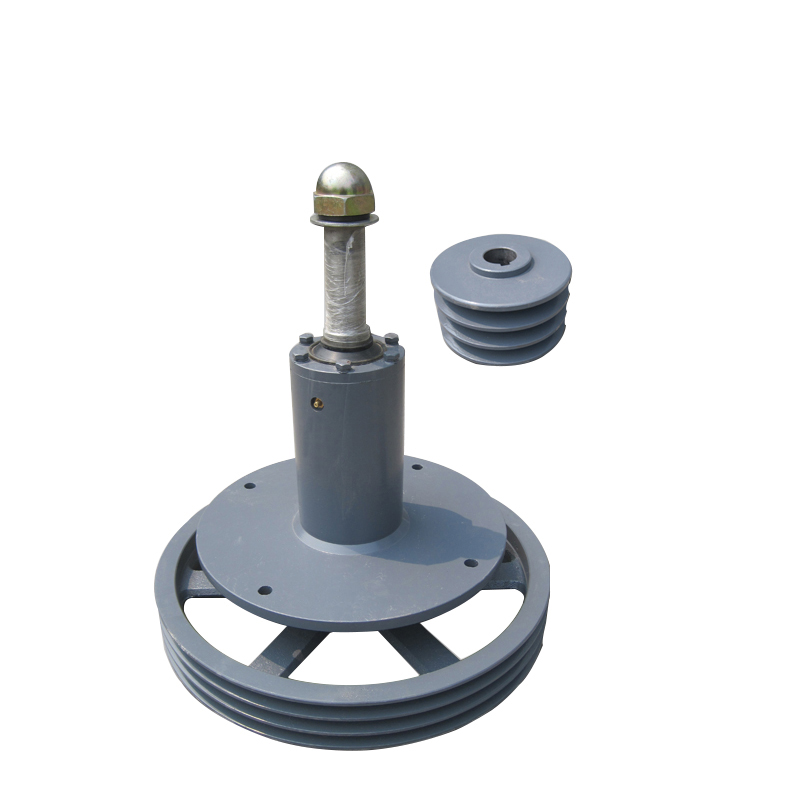

Bộ giảm tốc đai tháp giải nhiệt là một thiết bị truyền động cơ học được thiết kế để giảm tốc độ quay cao của động cơ điện xuống tốc độ thấp hơn theo yêu cầu của quạt tháp giải nhiệt. Nó đạt được điều này bằng cách truyền lực thông qua hệ thống đai chữ V và ròng rọc có đường kính khác nhau.
Bộ giảm tốc thường bao gồm:
Ròng rọc động cơ
Ròng rọc quạt
Đai chữ V cường độ cao
Trục chính
Vòng bi chính xác
Vỏ ổ trục
Mặt bích lắp
Bộ phận khóa trục
Bằng cách thay đổi tỷ lệ ròng rọc, bộ giảm tốc sẽ chuyển đổi tốc độ động cơ khoảng 1.450–1.800 vòng/phút thành tốc độ quạt của tháp giải nhiệt lý tưởng là 200–800 vòng/phút , đảm bảo luồng khí và loại bỏ nhiệt hiệu quả.
Bộ giảm tốc đai PT có sẵn ở cấu hình lắp thẳng đứng và lộn ngược , khiến chúng phù hợp với nhiều thiết kế và môi trường lắp đặt tháp giải nhiệt khác nhau.
Nguyên lý hoạt động của bộ giảm tốc đai rất đơn giản nhưng mang lại hiệu quả cao.
Động cơ điện làm quay ròng rọc dẫn động ở tốc độ cao.
Đai chữ V truyền năng lượng quay từ puli động cơ sang puly quạt lớn hơn.
Do puly dẫn động có đường kính lớn hơn nên trục ra quay với tốc độ thấp hơn đồng thời tăng mômen xoắn.
Quạt tháp giải nhiệt hoạt động ở tốc độ RPM được thiết kế, cung cấp luồng không khí cần thiết để trao đổi nhiệt hiệu quả.
Độ đàn hồi của đai chữ V cũng giúp hấp thụ rung động và thay đổi tải đột ngột, bảo vệ động cơ, trục quạt và vòng bi khỏi ứng suất cơ học.
Quạt là trái tim của tháp giải nhiệt và bộ giảm tốc đai đảm bảo quạt hoạt động ở tốc độ chính xác. Việc giảm tốc độ thích hợp mang lại một số lợi ích vận hành:
Tối đa hóa hiệu quả làm mát
Cải thiện sự ổn định của luồng không khí
Giảm tải động cơ
Giảm tiêu thụ năng lượng
Kéo dài tuổi thọ của quạt và vòng bi
Giảm thiểu độ rung và tiếng ồn
Bảo vệ hệ thống truyền tải khỏi quá tải
Nếu không có bộ giảm tốc có kích thước phù hợp, hiệu suất của tháp giải nhiệt có thể giảm đáng kể, dẫn đến tăng chi phí vận hành và hỏng hóc thiết bị sớm.
PT sản xuất nhiều mẫu bộ giảm tốc đai tháp giải nhiệt để phù hợp với các công suất và cấu hình quạt khác nhau của tháp giải nhiệt.
| Thông số kỹ thuật(#) | Kích thước bên ngoài | Kích thước cài đặt | |||||||||||
| P | L | B | QUẢNG CÁO | E | C | H | MỘT | D | G | F | SK | VB |
|
| 5 # | φ350 | 450 | 45 | φ305 | 78 | 173 | 55 | φ265 | φ34 | 30 | 8 | 4-φ12,5 | 2-B |
| 6 # | φ456 | 490 | 67 | φ352 | 105 | 201 | 60 | φ300 | φ38 | 34 | 8 | 4-φ14 | 3-B |
| 8 # | φ458 | 565 | 85 | φ420 | 120 | 213 | 60 | φ390 | φ50 | 45 | 12 | 4-φ16 | 4-B |
| 10 # | φ608 | 700 | 91 | φ490 | 135 | 310 | 62 | φ450 | φ50 | 45 | 12 | 4-φ16 | 4-B |
| 12 # | φ660 | 730 | 111 | φ490 | 145 | 310 | 62 | φ450 | φ60 | 55 | 12 | 4-φ16 | 5-B |
| 14 # | φ660 | 750 | 131 | φ490 | 156 | 313 | 62 | φ450 | φ75 | 67.5 | 20 | 6-φ18 | 6-B |
| 16 # | φ660 | 760 | 131 | φ490 | 156 | 313 | 62 | φ450 | φ75 | 67.5 | 20 | 6-φ18 | 6-B |
Thông số kỹ thuật bổ sung bao gồm:
Kích thước mặt bích tiêu chuẩn hóa
Kết cấu trục hạng nặng
Vòng bi chính xác chất lượng cao
Tỷ số truyền có thể điều chỉnh
Nhiều cấu hình lỗ gắn
Các mô hình tùy chỉnh cũng có thể được sản xuất để phù hợp với thiết kế tháp giải nhiệt OEM.
Bộ giảm tốc đai của chúng tôi được thiết kế để đạt hiệu suất truyền tải từ 70% đến 90% , giảm thiểu tổn thất năng lượng trong khi vẫn đảm bảo quạt hoạt động ổn định.
Không giống như các hệ thống bánh răng cứng nhắc, đai chữ V hấp thụ rung động và giảm tải sốc, dẫn đến:
Tiếng ồn hoạt động thấp hơn
Giảm độ rung
Cải thiện độ ổn định của thiết bị
Thoải mái hơn trong môi trường nhạy cảm với tiếng ồn
Điều này làm cho bộ giảm tốc đai trở nên lý tưởng cho các tòa nhà thương mại, bệnh viện, khách sạn, trường học và khu phức hợp văn phòng.
Một trong những ưu điểm lớn nhất của bộ truyền đai là khả năng bảo vệ quá tải tích hợp. Trong quá trình thay đổi tải đột ngột, dây đai có thể trượt tạm thời, ngăn ngừa hư hỏng động cơ, trục quạt, vòng bi và các bộ phận dẫn động khác.
Các ứng dụng tháp giải nhiệt khác nhau yêu cầu tốc độ quạt khác nhau. Bằng cách thay đổi đường kính ròng rọc, người vận hành có thể dễ dàng điều chỉnh tỷ số truyền mà không cần thay thế toàn bộ bộ giảm tốc.
Bộ ròng rọc và trục tích hợp giúp giảm thiểu không gian lắp đặt đồng thời giảm trọng lượng tổng thể của thiết bị, giúp việc lắp đặt dễ dàng hơn và giảm tải kết cấu.
Bộ giảm tốc đai PT có kích thước lắp đặt được tiêu chuẩn hóa và cấu trúc mô-đun để lắp đặt nhanh chóng. Độ căng đai có thể điều chỉnh giúp đơn giản hóa việc vận hành và đảm bảo hiệu suất tối ưu
Bảo trì định kỳ rất đơn giản và bao gồm:
Kiểm tra độ mòn của dây đai
Kiểm tra độ căng đai
Vòng bi bôi trơn
Xác minh căn chỉnh ròng rọc
Siết chặt ốc vít
So với hộp giảm tốc, hệ thống dây đai ít yêu cầu bảo trì chuyên biệt hơn và có chi phí vòng đời thấp hơn.
Việc lựa chọn hệ thống truyền dẫn phù hợp phụ thuộc vào ứng dụng của bạn. Bảng dưới đây nêu bật những khác biệt chính.
| Tính năng | Hộp giảm | tốc đai |
|---|---|---|
| Chi phí ban đầu | Thấp hơn | Cao hơn |
| Độ ồn | Thấp | Vừa phải |
| Hấp thụ sốc | Xuất sắc | Giới hạn |
| Bảo vệ quá tải | Trượt đai | Giới hạn |
| BẢO TRÌ | Đơn giản | Phức tạp hơn |
| Cân nặng | Ánh sáng | Nặng |
| Điều chỉnh tốc độ | Dễ | Khó |
| Cài đặt | Nhanh | Phức tạp hơn |
| Chi phí thay thế | Thấp hơn | Cao hơn |
Đối với nhiều tháp giải nhiệt công nghiệp, bộ giảm tốc đai mang lại sự cân bằng tốt nhất về chi phí, độ tin cậy và hiệu suất.
Việc lựa chọn bộ giảm tốc chính xác đảm bảo hoạt động hiệu quả và tuổi thọ thiết bị lâu dài.
Chọn bộ giảm tốc có khả năng truyền công suất định mức của động cơ mà không cần tải dây đai quá mức.
Xác định RPM của quạt cần thiết để tính tỷ lệ ròng rọc thích hợp.
Tháp lớn hơn yêu cầu bộ giảm tốc có công suất mô-men xoắn lớn hơn, vòng bi lớn hơn và trục chắc chắn hơn.
Chọn một trong hai:
Gắn thẳng đứng
Lắp đặt lộn ngược
dựa trên thiết kế cấu trúc của tháp giải nhiệt.
Hãy xem xét các yếu tố như:
Nhiệt độ môi trường xung quanh
Độ ẩm
Tiếp xúc với bụi
Ăn mòn hóa học
Lắp đặt ngoài trời
Những điều kiện này ảnh hưởng đến việc lựa chọn vật liệu và yêu cầu về ổ trục.
PT cung cấp nhiều cấu hình rãnh đai để đáp ứng các yêu cầu truyền động khác nhau.
Bộ giảm tốc đai tháp giải nhiệt được sử dụng rộng rãi trong:
Hệ thống điều hòa không khí thương mại dựa vào bộ giảm tốc đai để cung cấp hoạt động quạt tháp giải nhiệt yên tĩnh, hiệu quả.
Các nhà máy nhiệt điện và chu trình hỗn hợp sử dụng bộ giảm tốc đai trong tháp giải nhiệt để duy trì khả năng làm mát bình ngưng hiệu quả.
Các nhà máy thép và cơ sở gia công kim loại đòi hỏi hệ thống truyền động bền bỉ có khả năng hoạt động ở cường độ nặng liên tục.
Các nhà máy hóa chất được hưởng lợi từ hiệu suất ổn định và khả năng bảo vệ quá tải do hệ thống dẫn động bằng dây đai mang lại.
Các cơ sở xử lý nước công nghiệp và đô thị sử dụng tháp giải nhiệt được trang bị bộ giảm tốc đai để hỗ trợ máy bơm và xử lý thiết bị làm mát.
Các điều kiện vận hành khắc nghiệt đòi hỏi hệ thống truyền động mạnh mẽ, ít cần bảo trì, có thể chịu được bụi, rung và hoạt động liên tục.
Cài đặt thích hợp là điều cần thiết cho hiệu suất đáng tin cậy.
Kiểm tra bộ giảm tốc xem có bị hư hỏng khi vận chuyển không.
Xác minh kích thước lắp đặt.
Cố định mặt bích lắp.
Căn chỉnh ròng rọc động cơ và quạt một cách chính xác.
Lắp đai chữ V.
Điều chỉnh độ căng đai theo khuyến nghị của nhà sản xuất.
Xoay hệ thống theo cách thủ công để xác minh chuyển động trơn tru.
Thực hiện chạy thử và theo dõi độ rung, tiếng ồn và nhiệt độ.
Căn chỉnh ròng rọc chính xác giúp kéo dài đáng kể tuổi thọ của dây đai và cải thiện hiệu suất truyền động.
Bảo trì định kỳ giúp tối đa hóa tuổi thọ sử dụng và giảm thiểu thời gian ngừng hoạt động ngoài dự kiến.
Kiểm tra tình trạng đai
Kiểm tra độ rung bất thường
Lắng nghe tiếng động bất thường
Kiểm tra độ căng đai
Kiểm tra độ mòn của ròng rọc
Kiểm tra độ thẳng hàng của trục
Siết chặt các bu lông lắp
Bôi trơn vòng bi
Kiểm tra vòng đệm ổ trục
Kiểm tra sự ăn mòn
Kiểm tra hiệu suất truyền tải
Thay dây đai bị mòn
Kiểm tra vòng bi thật kỹ
Thực hiện kiểm tra cơ khí hoàn chỉnh
Thay thế linh kiện hư hỏng theo yêu cầu
Việc lưu giữ hồ sơ bảo trì chi tiết giúp xác định xu hướng hao mòn và lên kế hoạch sửa chữa phòng ngừa.
| Sự cố Nguyên nhân | có thể Giải | pháp đề xuất |
|---|---|---|
| Trượt đai | Căng thẳng lỏng lẻo | Điều chỉnh độ căng đai |
| Tiếng ồn quá mức | Mang mặc | Thay thế vòng bi |
| Độ rung cao | Ròng rọc lệch | Căn chỉnh lại ròng rọc |
| Đeo đai nhanh | Căng thẳng không chính xác | Cài đặt lại và điều chỉnh |
| Tốc độ quạt quá thấp | Thắt lưng bị mòn | Thay dây đai |
| Vòng bi quá nóng | Bôi trơn không đủ | Bôi trơn vòng bi |
| Giảm hiệu suất làm mát | Tỷ số truyền không đúng | Xác minh lựa chọn ròng rọc |
Xử lý sự cố kịp thời ngăn chặn các sự cố nhỏ trở thành lỗi thiết bị lớn.
PT đã là nhà sản xuất linh kiện tháp giải nhiệt đáng tin cậy trong hơn hai thập kỷ. Chúng tôi cam kết cung cấp các sản phẩm đáng tin cậy, giá cả cạnh tranh và hỗ trợ khách hàng toàn diện.
Lợi thế của chúng tôi bao gồm:
Hơn 20 năm kinh nghiệm sản xuất
Nguyên liệu nhập khẩu cao cấp
Gia công chính xác và kiểm soát chất lượng nghiêm ngặt
Định giá trực tiếp tại nhà máy
OEM và các giải pháp tùy chỉnh
Sản xuất nhanh chóng và giao hàng toàn cầu
Tư vấn kỹ thuật chuyên nghiệp
Hỗ trợ bản vẽ kỹ thuật và lắp đặt
Dịch vụ hậu mãi đáp ứng
Bảo hành sản phẩm 12 tháng
Bộ giảm tốc đai tháp giải nhiệt của chúng tôi được khách hàng tin cậy trong lĩnh vực HVAC, sản xuất điện, xử lý hóa chất, khai thác mỏ, luyện kim, chế biến thực phẩm và sản xuất công nghiệp trên toàn thế giới.
Đây là hệ thống truyền động bằng dây đai giúp giảm tốc độ động cơ và tăng mô-men xoắn để điều khiển quạt tháp giải nhiệt một cách hiệu quả.
Bộ giảm tốc đai tiết kiệm hơn, êm hơn, dễ bảo trì hơn và cung cấp khả năng bảo vệ quá tải tự nhiên thông qua việc kiểm soát độ trượt của đai.
Hầu hết các quạt của tháp giải nhiệt hoạt động với tốc độ từ 200 đến 800 vòng/phút , tùy thuộc vào thiết kế tháp và yêu cầu làm mát.
Việc kiểm tra bằng mắt phải được thực hiện hàng tuần, kiểm tra độ căng của đai hàng tháng và thay thế đai khi có dấu hiệu mòn.
Đúng. Đường kính ròng rọc khác nhau có thể được chọn để đạt được tỷ số truyền cần thiết cho các ứng dụng tháp giải nhiệt cụ thể.
Chúng thường được sử dụng trong các hệ thống HVAC, nhà máy điện, luyện kim, khai thác mỏ, xử lý hóa chất, xử lý nước, điện lạnh và sản xuất công nghiệp.
Hầu hết các mẫu tiêu chuẩn sẽ được vận chuyển trong vòng 10 ngày , trong khi các sản phẩm tùy chỉnh có thể yêu cầu thêm thời gian sản xuất.
Đang tìm kiếm Bộ giảm tốc đai tháp giải nhiệt đáng tin cậy , Bộ , giảm tốc bánh răng tháp giải nhiệt hoặc Bộ thay thế truyền động đai tháp giải nhiệt ? PT cung cấp các giải pháp truyền tải hiệu suất cao được thiết kế để cải thiện hiệu quả làm mát, giảm chi phí bảo trì và kéo dài tuổi thọ của hệ thống tháp giải nhiệt của bạn.
Đội ngũ kỹ thuật của chúng tôi có thể giúp bạn chọn bộ giảm tốc đai lý tưởng dựa trên kiểu tháp giải nhiệt, công suất động cơ, tốc độ quạt và môi trường vận hành. Chúng tôi cũng cung cấp các sản phẩm thay thế tương thích với OEM, sản xuất theo yêu cầu, hỗ trợ kỹ thuật và vận chuyển nhanh chóng trên toàn thế giới.
Hãy liên hệ với PT ngay hôm nay để yêu cầu báo giá tùy chỉnh và khám phá cách bộ giảm tốc vành đai tháp giải nhiệt cao cấp của chúng tôi có thể nâng cao độ tin cậy và hiệu quả cho hệ thống làm mát công nghiệp của bạn.
Nó giảm tốc độ động cơ để điều khiển quạt tháp giải nhiệt hiệu quả ở tốc độ 200–800 vòng/phút.
Bộ giảm tốc đai có hiệu quả về mặt chi phí, êm hơn và cung cấp khả năng bảo vệ quá tải.
Có sẵn trong các cấu hình thẳng đứng và lộn ngược.
Chúng đảm bảo hoạt động trơn tru, tiếng ồn thấp và giảm tốc độ hiệu quả.
Kiểm tra độ mòn, độ căng và bôi trơn của bộ giảm tốc thường xuyên.
Luyện kim, khai thác mỏ, vận tải công nghiệp và máy móc hóa chất.
Đơn đặt hàng được giao trong vòng 10 ngày.
