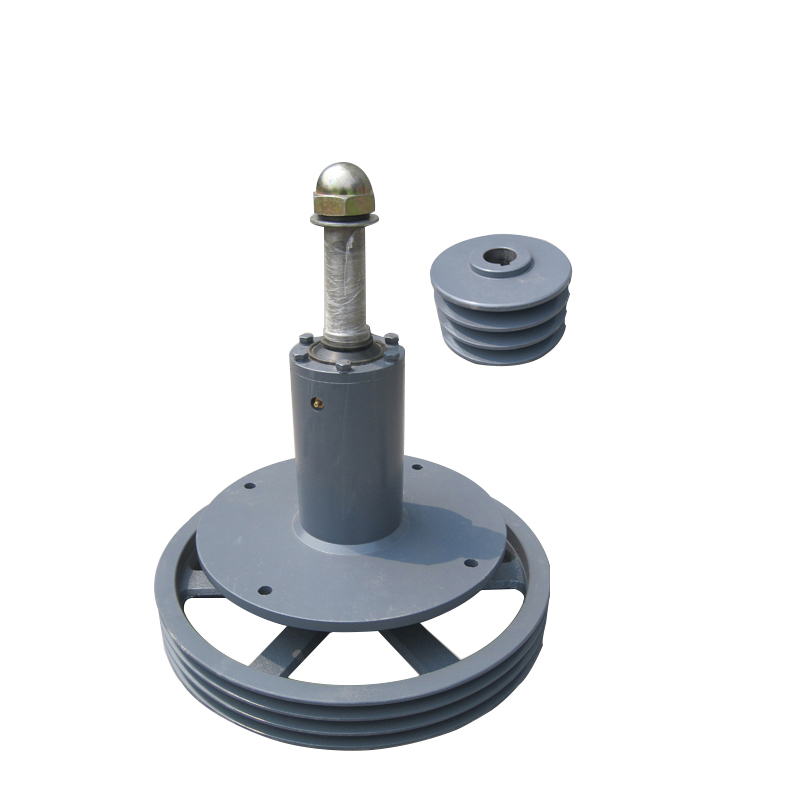

Ang Cooling Tower Belt Reducer ay isang kritikal na bahagi ng cooling tower drive system, na responsable sa pagpapadala ng power mula sa electric motor papunta sa fan habang binabawasan ang bilis ng pag-ikot upang makamit ang pinakamainam na airflow. Kung walang isang mahusay na reducer ng sinturon, kahit na ang pinaka-advanced na cooling tower ay hindi makapaghahatid ng pare-parehong pagganap ng paglamig, na nagreresulta sa pagtaas ng pagkonsumo ng enerhiya, labis na pagkasuot ng kagamitan, at mas mataas na gastos sa pagpapanatili.
Kung ikukumpara sa mga direct-drive na motor at gear reducer, ang mga belt reducer ay nag-aalok ng matipid, flexible, at maaasahang transmission solution para sa malawak na hanay ng mga pang-industriya at komersyal na cooling tower. Ang kanilang simpleng istraktura, mahusay na shock absorption, mababang operating ingay, at madaling pagpapanatili ay ginawa sa kanila ang ginustong pagpipilian para sa maraming HVAC system, manufacturing plant, power station, petrochemical facility, water treatment plant, at pagmimina.
Sa PT Cooling Tower Parts , gumagawa kami ng mga de-kalidad na cooling tower belt reducer na inengineered para sa mahabang buhay ng serbisyo at maaasahang pagganap. Available sa maraming laki at mounting configuration, ang aming mga belt reducer ay tugma sa iba't ibang brand ng cooling tower at maaaring i-customize para matugunan ang mga partikular na kinakailangan ng proyekto.
Sa gabay na ito, matututunan mo kung paano gumagana ang mga cooling tower belt reducer, ang kanilang mga pangunahing tampok, teknikal na detalye, mga application, mga paraan ng pag-install, mga kasanayan sa pagpapanatili, at kung paano pumili ng tamang modelo para sa iyong cooling tower system.
Ang cooling tower belt reducer ay isang mekanikal na transmission device na idinisenyo upang bawasan ang mataas na bilis ng pag-ikot ng isang de-koryenteng motor sa mas mababang bilis na kinakailangan ng isang cooling tower fan. Nakakamit ito sa pamamagitan ng paglilipat ng kapangyarihan sa pamamagitan ng isang sistema ng V-belts at pulleys na may iba't ibang diameters.
Ang reducer ay karaniwang binubuo ng:
Pulley ng motor
Pulley ng pamaypay
Mataas na lakas ng V-belt
Pangunahing baras
Precision bearings
Bearing housing
Pag-mount ng flange
Mga bahagi ng pag-lock ng baras
Sa pamamagitan ng pagpapalit ng ratio ng pulley, kino-convert ng reducer ang mga bilis ng motor na humigit-kumulang 1,450–1,800 RPM sa perpektong bilis ng fan ng cooling tower na 200–800 RPM , tinitiyak ang mahusay na daloy ng hangin at pagtanggi sa init.
Available ang mga PT belt reducer sa patayo at nakabaligtad na mga mounting configuration, na ginagawang angkop ang mga ito para sa iba't ibang disenyo ng cooling tower at mga kapaligiran sa pag-install.
Ang prinsipyo ng pagpapatakbo ng isang belt reducer ay diretso ngunit lubos na epektibo.
Pinaikot ng de-koryenteng motor ang drive pulley sa mataas na bilis.
Ang V-belt ay naglilipat ng rotational energy mula sa motor pulley patungo sa mas malaking fan pulley.
Dahil ang driven pulley ay may mas malaking diameter, ang output shaft ay umiikot sa mas mababang bilis habang pinapataas ang torque.
Gumagana ang cooling tower fan sa dinisenyong RPM, na naghahatid ng airflow na kinakailangan para sa mahusay na pagpapalitan ng init.
Ang elasticity ng V-belts ay sumisipsip din ng vibration at biglaang pagbabago ng load, na nagpoprotekta sa motor, fan shaft, at bearings mula sa mekanikal na stress.
Ang fan ay ang puso ng isang cooling tower, at tinitiyak ng belt reducer na gumagana ito sa tamang bilis. Ang wastong pagbabawas ng bilis ay nagbibigay ng ilang mga benepisyo sa pagpapatakbo:
Pina-maximize ang kahusayan sa paglamig
Nagpapabuti ng katatagan ng daloy ng hangin
Binabawasan ang pagkarga ng motor
Pinapababa ang pagkonsumo ng enerhiya
Pinapalawak ang buhay ng fan at tindig
Pinaliit ang vibration at ingay
Pinoprotektahan ang sistema ng paghahatid mula sa labis na karga
Kung walang tamang sukat na reducer, ang pagganap ng cooling tower ay maaaring bumaba nang malaki, na humahantong sa pagtaas ng mga gastos sa pagpapatakbo at napaaga na pagkabigo ng kagamitan.
Gumagawa ang PT ng maraming modelo ng mga reducer ng sinturon ng cooling tower upang matugunan ang iba't ibang kapasidad ng cooling tower at mga configuration ng fan.
| Detalye(#) | Mga panlabas na sukat | I-install ang mga sukat | |||||||||||
| P | L | B | AD | E | C | H | A | D | G | F | SK | VB |
|
| 5# | φ350 | 450 | 45 | φ305 | 78 | 173 | 55 | φ265 | φ34 | 30 | 8 | 4-φ12.5 | 2-B |
| 6# | φ456 | 490 | 67 | φ352 | 105 | 201 | 60 | φ300 | φ38 | 34 | 8 | 4-φ14 | 3-B |
| 8# | φ458 | 565 | 85 | φ420 | 120 | 213 | 60 | φ390 | φ50 | 45 | 12 | 4-φ16 | 4-B |
| 10# | φ608 | 700 | 91 | φ490 | 135 | 310 | 62 | φ450 | φ50 | 45 | 12 | 4-φ16 | 4-B |
| 12# | φ660 | 730 | 111 | φ490 | 145 | 310 | 62 | φ450 | φ60 | 55 | 12 | 4-φ16 | 5-B |
| 14# | φ660 | 750 | 131 | φ490 | 156 | 313 | 62 | φ450 | φ75 | 67.5 | 20 | 6-φ18 | 6-B |
| 16# | φ660 | 760 | 131 | φ490 | 156 | 313 | 62 | φ450 | φ75 | 67.5 | 20 | 6-φ18 | 6-B |
Kasama sa mga karagdagang pagtutukoy ang:
Standardized na mga sukat ng flange
Konstruksyon ng mabigat na tungkulin ng baras
Mataas na kalidad na precision bearings
Madaling iakma ang mga ratio ng paghahatid
Maramihang mga pagsasaayos ng mounting hole
Ang mga custom na modelo ay maaari ding gawin upang tumugma sa mga disenyo ng OEM cooling tower.
Ang aming mga belt reducer ay inengineered para makamit ang transmission efficiencies na 70% hanggang 90% , pinapaliit ang pagkawala ng enerhiya habang tinitiyak ang matatag na operasyon ng fan.
Hindi tulad ng mga matibay na sistema ng gear, ang mga V-belt ay sumisipsip ng vibration at pinapalamig ang mga shock load, na nagreresulta sa:
Mas mababang ingay sa pagpapatakbo
Nabawasan ang vibration
Pinahusay na katatagan ng kagamitan
Higit na kaginhawahan sa mga kapaligirang sensitibo sa ingay
Ginagawa nitong perpekto ang mga belt reducer para sa mga komersyal na gusali, ospital, hotel, paaralan, at mga complex ng opisina.
Ang isa sa mga pinakadakilang bentahe ng belt transmission ay ang built-in na overload na proteksyon. Sa mga biglaang pagbabago sa pagkarga, maaaring pansamantalang madulas ang sinturon, na pumipigil sa pagkasira ng motor, fan shaft, bearings, at iba pang bahagi ng drive.
Ang iba't ibang mga application ng cooling tower ay nangangailangan ng iba't ibang bilis ng fan. Sa pamamagitan ng pagpapalit ng mga diameter ng pulley, madaling ayusin ng mga operator ang transmission ratio nang hindi pinapalitan ang buong reducer.
Pinaliit ng pinagsamang pulley at shaft assembly ang espasyo sa pag-install habang binabawasan ang kabuuang bigat ng kagamitan, na ginagawang mas madali ang pag-install at pinapababa ang mga structural load.
Nagtatampok ang mga PT belt reducer ng standardized mounting dimensions at modular construction para sa mabilis na pag-install. Pinapasimple ng adjustable belt tensioning ang pag-commissioning at sinisiguro ang pinakamainam na performance
Ang regular na pagpapanatili ay simple at kasama ang:
Sinusuri ang pagsusuot ng sinturon
Sinusuri ang pag-igting ng sinturon
Lubricating bearings
Pag-verify ng pagkakahanay ng pulley
Pagpapahigpit ng mga fastener
Kung ikukumpara sa mga reducer ng gear, ang mga belt system ay nangangailangan ng mas kaunting espesyal na pagpapanatili at may mas mababang gastos sa lifecycle.
Ang pagpili ng tamang sistema ng paghahatid ay depende sa iyong aplikasyon. Itinatampok ng talahanayan sa ibaba ang mga pangunahing pagkakaiba.
| Feature | Belt Reducer | Gear Reducer |
|---|---|---|
| Paunang Gastos | Ibaba | Mas mataas |
| Antas ng Ingay | Mababa | Katamtaman |
| Shock Absorption | Magaling | Limitado |
| Overload na Proteksyon | Pagkadulas ng sinturon | Limitado |
| Pagpapanatili | Simple | Mas Kumplikado |
| Timbang | Liwanag | Mabigat |
| Pagsasaayos ng Bilis | Madali | Mahirap |
| Pag-install | Mabilis | Mas Kumplikado |
| Gastos ng Pagpapalit | Ibaba | Mas mataas |
Para sa maraming mga industrial cooling tower, ang mga belt reducer ay nagbibigay ng pinakamahusay na balanse ng gastos, pagiging maaasahan, at pagganap.
Ang pagpili ng tamang reducer ay nagsisiguro ng mahusay na operasyon at mahabang buhay ng kagamitan.
Pumili ng reducer na may kakayahang magpadala ng na-rate na kapangyarihan ng motor nang walang labis na pag-load ng sinturon.
Tukuyin ang kinakailangang RPM ng fan upang makalkula ang naaangkop na ratio ng pulley.
Ang mga malalaking tore ay nangangailangan ng mga reducer na may mas malaking kapasidad ng torque, mas malalaking bearings, at mas malakas na shaft.
Piliin ang alinman sa:
Naka-mount na patayo
Nakabaligtad na pag-mount
batay sa disenyo ng istruktura ng cooling tower.
Isaalang-alang ang mga kadahilanan tulad ng:
Temperatura sa paligid
Halumigmig
Pagkalantad sa alikabok
Kaagnasan ng kemikal
Pag-install sa labas
Ang mga kundisyong ito ay nakakaimpluwensya sa pagpili ng materyal at mga kinakailangan sa tindig.
Nag-aalok ang PT ng maramihang mga configuration ng belt groove upang matugunan ang iba't ibang kinakailangan sa transmission.
Ang mga reducer ng sinturon ng cooling tower ay malawakang ginagamit sa:
Ang mga komersyal na air conditioning system ay umaasa sa mga belt reducer upang magbigay ng tahimik, mahusay na cooling tower fan operation.
Gumagamit ang mga thermal at combined-cycle na power station ng mga belt reducer sa mga cooling tower upang mapanatili ang mahusay na pagpapalamig ng condenser.
Ang mga steel mill at mga pasilidad sa pagpoproseso ng metal ay nangangailangan ng matibay na transmission system na may kakayahang patuloy na mabigat na operasyon.
Nakikinabang ang mga plantang kemikal mula sa matatag na pagganap at proteksyon sa labis na karga na inaalok ng mga belt-driven na system.
Gumagamit ang mga pasilidad para sa pag-aayos ng tubig sa munisipyo at industriya ng mga cooling tower na nilagyan ng mga belt reducer upang suportahan ang mga pump at iproseso ang mga kagamitan sa paglamig.
Ang malupit na mga kondisyon sa pagpapatakbo ay nangangailangan ng matatag, mababang maintenance na transmission system na makatiis sa alikabok, vibration, at tuluy-tuloy na operasyon.
Ang wastong pag-install ay mahalaga para sa maaasahang pagganap.
Suriin ang reducer para sa pinsala sa pagpapadala.
I-verify ang mga sukat ng pag-mount.
I-secure ang mounting flange.
I-align nang tumpak ang motor at fan pulleys.
I-install ang V-belts.
Ayusin ang pag-igting ng sinturon ayon sa mga rekomendasyon ng tagagawa.
I-rotate ang system nang manu-mano upang ma-verify ang maayos na paggalaw.
Magsagawa ng trial run at subaybayan ang vibration, ingay, at temperatura.
Ang tumpak na pagkakahanay ng pulley ay makabuluhang nagpapalawak ng buhay ng sinturon at nagpapabuti sa kahusayan ng paghahatid.
Nakakatulong ang regular na pagpapanatili na mapakinabangan ang buhay ng serbisyo at mabawasan ang hindi inaasahang downtime.
Suriin ang kondisyon ng sinturon
Suriin kung may abnormal na panginginig ng boses
Makinig para sa hindi pangkaraniwang ingay
I-verify ang pag-igting ng sinturon
Suriin ang suot ng pulley
Suriin ang pagkakahanay ng baras
Higpitan ang mounting bolts
Lubricate bearings
Suriin ang mga bearing seal
Suriin kung may kaagnasan
I-verify ang kahusayan ng paghahatid
Palitan ang mga sira na sinturon
Suriing mabuti ang mga bearings
Magsagawa ng kumpletong mekanikal na inspeksyon
Palitan ang mga nasirang bahagi kung kinakailangan
Ang pag-iingat ng mga detalyadong tala sa pagpapanatili ay nakakatulong na matukoy ang mga uso sa pagsusuot at mag-iskedyul ng mga pag-aayos sa pag-iwas.
| Problema | Posibleng Sanhi | Inirerekomendang Solusyon |
|---|---|---|
| Pagdulas ng sinturon | Maluwag na tensyon | Ayusin ang pag-igting ng sinturon |
| Sobrang Ingay | Pagsuot ng tindig | Palitan ang mga bearings |
| Mataas na Vibration | Maling pagkakahanay ng pulley | I-realign ang mga pulley |
| Mabilis na Pagsuot ng Sinturon | Maling tensyon | Muling i-install at ayusin |
| Masyadong Mababa ang Bilis ng Fan | Nagsuot ng sinturon | Palitan ang mga sinturon |
| Bearing Overheating | Hindi sapat na pagpapadulas | Lubricate bearings |
| Pinababang Pagganap ng Paglamig | Maling transmission ratio | I-verify ang pagpili ng pulley |
Pinipigilan ng agarang pag-troubleshoot ang mga maliliit na isyu na maging pangunahing pagkabigo ng kagamitan.
Ang PT ay isang pinagkakatiwalaang tagagawa ng mga bahagi ng cooling tower sa loob ng higit sa dalawang dekada. Nakatuon kami sa pagbibigay ng maaasahang mga produkto, mapagkumpitensyang pagpepresyo, at komprehensibong suporta sa customer.
Ang aming mga pakinabang ay kinabibilangan ng:
Higit sa 20 taon ng karanasan sa pagmamanupaktura
Mga premium na imported na hilaw na materyales
Precision machining at mahigpit na kontrol sa kalidad
Direktang pagpepresyo sa pabrika
OEM at mga customized na solusyon
Mabilis na produksyon at pandaigdigang paghahatid
Konsultasyon sa propesyonal na engineering
Mga teknikal na guhit at suporta sa pag-install
Tumutugon sa serbisyo pagkatapos ng benta
12-buwan na warranty ng produkto
Ang aming mga cooling tower belt reducer ay pinagkakatiwalaan ng mga customer sa HVAC, power generation, chemical processing, mining, metalurgy, food processing, at industrial manufacturing sa buong mundo.
Ito ay isang belt-driven na transmission system na nagpapababa ng bilis ng motor at nagpapataas ng torque upang mamaneho nang mahusay ang mga cooling tower fan.
Ang mga belt reducer ay mas matipid, mas tahimik, mas madaling mapanatili, at nagbibigay ng natural na proteksyon sa sobrang karga sa pamamagitan ng kontroladong pagkadulas ng sinturon.
Karamihan sa mga cooling tower fan ay gumagana sa pagitan ng 200 at 800 RPM , depende sa disenyo ng tower at mga kinakailangan sa pagpapalamig.
Ang mga visual na inspeksyon ay dapat gawin lingguhan, na may sinturon na sinusuri buwan-buwan at ang mga sinturon ay pinapalitan kapag may mga palatandaan ng pagkasira.
Oo. Maaaring piliin ang iba't ibang mga diameter ng pulley upang makamit ang kinakailangang ratio ng paghahatid para sa mga partikular na aplikasyon ng cooling tower.
Karaniwang ginagamit ang mga ito sa mga sistema ng HVAC, power plant, metalurhiya, pagmimina, pagproseso ng kemikal, paggamot sa tubig, pagpapalamig, at paggawa ng industriya.
Karamihan sa mga karaniwang modelo ay ipinapadala sa loob ng 10 araw , habang ang mga naka-customize na produkto ay maaaring mangailangan ng karagdagang oras ng produksyon.
Naghahanap ng maaasahang Cooling Tower Belt Reducer , Cooling Tower Speed Reducer , Cooling Tower Gear Reducer , o Cooling Tower Belt Drive Replacement ? Nag-aalok ang PT ng mga solusyon sa paghahatid na may mataas na pagganap na idinisenyo upang mapabuti ang kahusayan sa paglamig, bawasan ang mga gastos sa pagpapanatili, at pahabain ang buhay ng serbisyo ng iyong cooling tower system.
Matutulungan ka ng aming engineering team na piliin ang perpektong belt reducer batay sa iyong cooling tower model, motor power, fan speed, at operating environment. Nagbibigay din kami ng mga kapalit na tugma sa OEM, custom na pagmamanupaktura, teknikal na suporta, at mabilis na pagpapadala sa buong mundo.
Makipag-ugnayan sa PT ngayon para humiling ng customized na panipi at tuklasin kung paano mapahusay ng aming mga premium cooling tower belt reducer ang pagiging maaasahan at kahusayan ng iyong pang-industriya na sistema ng paglamig.
Binabawasan nito ang bilis ng motor para makapagmaneho ng cooling tower fan nang mahusay sa 200–800 RPM.
Ang mga belt reducer ay cost-effective, mas tahimik, at nagbibigay ng overload na proteksyon.
Available sa patayo at nakabaligtad na mga configuration.
Tinitiyak nila ang maayos na operasyon, mababang ingay, at mahusay na pagbabawas ng bilis.
Regular na suriin ang pagkasuot ng sinturon, pag-igting, at pampadulas ng reducer.
Metalurhiya, pagmimina, transportasyong pang-industriya, at makinarya ng kemikal.
