Ремень -редуктор градирни является важнейшим компонентом системы привода градирни, отвечающим за передачу мощности от электродвигателя к вентилятору при одновременном снижении скорости вращения для достижения оптимального воздушного потока. Без эффективного ременного редуктора даже самая совершенная градирня не сможет обеспечить стабильную эффективность охлаждения, что приводит к увеличению энергопотребления, чрезмерному износу оборудования и увеличению затрат на техническое обслуживание.
По сравнению с двигателями с прямым приводом и шестеренчатыми редукторами ременные редукторы представляют собой экономичное, гибкое и надежное решение трансмиссии для широкого спектра промышленных и коммерческих градирен. Их простая конструкция, отличная амортизация, низкий рабочий шум и простота обслуживания сделали их предпочтительным выбором для многих систем отопления, вентиляции и кондиционирования, производственных предприятий, электростанций, нефтехимических предприятий, водоочистных сооружений и горнодобывающих предприятий.
Компания PT Cooling Tower Parts производит высококачественные ленточные редукторы для градирен, рассчитанные на длительный срок службы и надежную работу. Наши ленточные редукторы, доступные в различных размерах и монтажных конфигурациях, совместимы с градирнями различных марок и могут быть адаптированы в соответствии с конкретными требованиями проекта.
В этом руководстве вы узнаете, как работают ленточные редукторы градирни, их основные характеристики, технические характеристики, применение, методы установки, методы технического обслуживания, а также как выбрать правильную модель для вашей системы градирни.

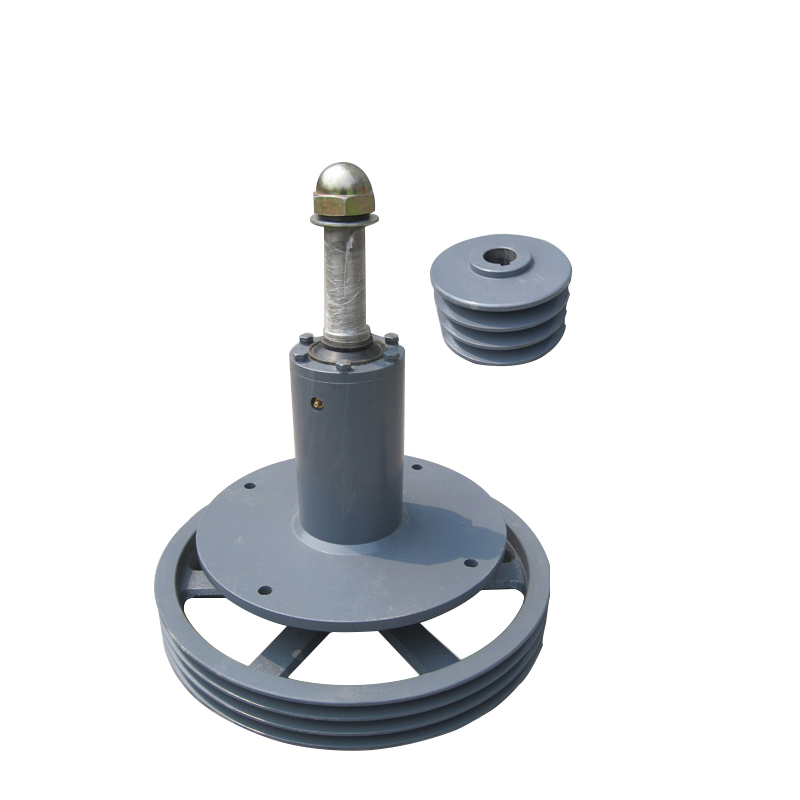

Ременной редуктор градирни — это устройство механической передачи, предназначенное для снижения высокой скорости вращения электродвигателя до более низкой скорости, необходимой для вентилятора градирни. Это достигается за счет передачи мощности через систему клиновых ремней и шкивов различного диаметра.
Редуктор обычно состоит из:
Шкив двигателя
Шкив вентилятора
Высокопрочные клиновые ремни
Главный вал
Прецизионные подшипники
Корпус подшипника
Монтажный фланец
Компоненты фиксации вала
Изменяя передаточное число шкива, редуктор преобразует скорость двигателя примерно 1450–1800 об/мин в идеальную скорость вращения вентилятора градирни 200–800 об/мин , обеспечивая эффективный поток воздуха и отвод тепла.
Ременные редукторы PT доступны в вертикальной и перевернутой конфигурациях монтажа, что делает их пригодными для различных конструкций градирен и условий установки.
Принцип работы ременного редуктора прост, но очень эффективен.
Электродвигатель вращает приводной шкив с высокой скоростью.
Клиновой ремень передает энергию вращения от шкива двигателя на больший шкив вентилятора.
Поскольку ведомый шкив имеет больший диаметр, выходной вал вращается с меньшей скоростью, одновременно увеличивая крутящий момент.
Вентилятор градирни работает с расчетной частотой вращения, обеспечивая поток воздуха, необходимый для эффективного теплообмена.
Эластичность клиновых ремней также поглощает вибрацию и резкие изменения нагрузки, защищая двигатель, вал вентилятора и подшипники от механических воздействий.
Вентилятор — это сердце градирни, а ременный редуктор обеспечивает его работу на правильной скорости. Правильное снижение скорости дает несколько эксплуатационных преимуществ:
Максимизирует эффективность охлаждения
Улучшает стабильность воздушного потока
Снижает нагрузку на двигатель
Снижает потребление энергии
Продлевает срок службы вентилятора и подшипников
Минимизирует вибрацию и шум
Защищает систему передачи от перегрузки
Без редуктора правильного размера производительность градирни может значительно снизиться, что приведет к увеличению эксплуатационных расходов и преждевременному выходу оборудования из строя.
Компания PT производит несколько моделей ленточных редукторов градирен для соответствия различным мощностям градирен и конфигурациям вентиляторов.

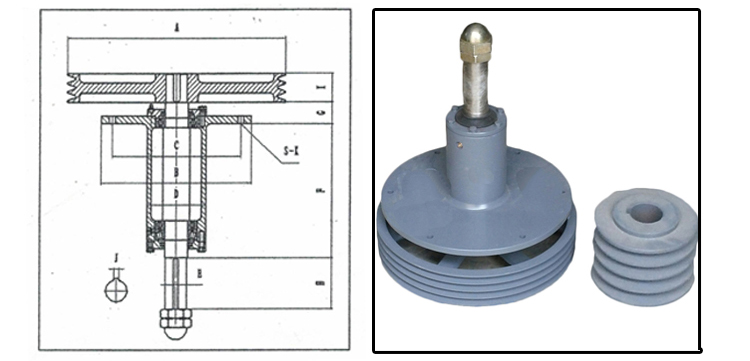

| Спецификация(#) | Внешние размеры | Установочные размеры | |||||||||||
| П | л | Б | ОБЪЯВЛЕНИЕ | Э | С | ЧАС | А | Д | Г | Ф | СК | ВБ |
|
| 5# | φ350 | 450 | 45 | φ305 | 78 | 173 | 55 | φ265 | φ34 | 30 | 8 | 4-φ12,5 | 2-Б |
| 6# | φ456 | 490 | 67 | φ352 | 105 | 201 | 60 | φ300 | φ38 | 34 | 8 | 4-φ14 | 3-Б |
| 8# | φ458 | 565 | 85 | φ420 | 120 | 213 | 60 | φ390 | φ50 | 45 | 12 | 4-φ16 | 4-Б |
| 10# | φ608 | 700 | 91 | φ490 | 135 | 310 | 62 | φ450 | φ50 | 45 | 12 | 4-φ16 | 4-Б |
| 12# | φ660 | 730 | 111 | φ490 | 145 | 310 | 62 | φ450 | φ60 | 55 | 12 | 4-φ16 | 5-Б |
| 14# | φ660 | 750 | 131 | φ490 | 156 | 313 | 62 | φ450 | φ75 | 67.5 | 20 | 6-φ18 | 6-Б |
| 16# | φ660 | 760 | 131 | φ490 | 156 | 313 | 62 | φ450 | φ75 | 67.5 | 20 | 6-φ18 | 6-Б |
Дополнительные характеристики включают в себя:
Стандартизированные размеры фланцев
Прочная конструкция вала
Высококачественные прецизионные подшипники
Регулируемые передаточные числа
Несколько конфигураций монтажных отверстий
Также могут быть изготовлены индивидуальные модели в соответствии с конструкциями градирен OEM.
Наши ременные редукторы разработаны для достижения КПД трансмиссии от 70% до 90% , сводя к минимуму потери энергии и обеспечивая при этом стабильную работу вентилятора.
В отличие от жестких зубчатых систем клиновые ремни поглощают вибрацию и гасят ударные нагрузки, в результате чего:
Низкий рабочий шум
Сниженная вибрация
Улучшена стабильность оборудования
Повышенный комфорт в чувствительных к шуму средах
Это делает ременные редукторы идеальными для коммерческих зданий, больниц, отелей, школ и офисных комплексов.
Одним из самых больших преимуществ ременной передачи является встроенная защита от перегрузки. При резких изменениях нагрузки ремень может временно проскальзывать, предотвращая повреждение двигателя, вала вентилятора, подшипников и других компонентов привода.
Для различных применений градирен требуются разные скорости вращения вентиляторов. Изменяя диаметры шкивов, операторы могут легко регулировать передаточное число, не заменяя весь редуктор.
Интегрированный узел шкива и вала минимизирует пространство для установки, одновременно снижая общий вес оборудования, что упрощает установку и снижает нагрузки на конструкцию.
Ременные редукторы PT имеют стандартизированные монтажные размеры и модульную конструкцию, обеспечивающую быструю установку. Регулируемое натяжение ремня упрощает ввод в эксплуатацию и обеспечивает оптимальную производительность.
Регулярное техническое обслуживание простое и включает в себя:
Проверка износа ремня
Проверка натяжения ремня
Смазка подшипников
Проверка соосности шкива
Затяжка крепежа
По сравнению с зубчатыми редукторами ременные системы требуют менее специализированного обслуживания и имеют более низкие затраты в течение жизненного цикла.
Выбор правильной системы передачи зависит от вашего применения. В таблице ниже показаны ключевые различия.
| Ремень | редуктора | |
|---|---|---|
| Первоначальная стоимость | Ниже | Выше |
| Уровень шума | Низкий | Умеренный |
| Амортизация | Отличный | Ограниченный |
| Защита от перегрузки | Проскальзывание ремня | Ограниченный |
| Обслуживание | Простой | Более сложный |
| Масса | Свет | Тяжелый |
| Регулировка скорости | Легкий | Трудный |
| Установка | Быстрый | Более сложный |
| Стоимость замены | Ниже | Выше |
Для многих промышленных градирен ленточные редукторы обеспечивают наилучший баланс стоимости, надежности и производительности.
Правильный выбор редуктора обеспечивает эффективную работу и длительный срок службы оборудования.
Выбирайте редуктор, способный передавать номинальную мощность двигателя без чрезмерной нагрузки на ремень.
Определите необходимую скорость вращения вентилятора, чтобы рассчитать подходящее передаточное число шкива.
Для более крупных башен требуются редукторы с большей крутящей способностью, подшипники большего размера и более прочные валы.
Выберите либо:
Вертикальный монтаж
Перевернутый монтаж
на основе конструктивного решения градирни.
Учитывайте такие факторы, как:
Температура окружающей среды
Влажность
Воздействие пыли
Химическая коррозия
Наружная установка
Эти условия влияют на выбор материала и требования к подшипникам.
PT предлагает несколько конфигураций канавок ремня для удовлетворения различных требований трансмиссии.
Ленточные редукторы градирен широко используются в:
В коммерческих системах кондиционирования воздуха используются ременные редукторы, обеспечивающие бесшумную и эффективную работу вентилятора градирни.
На тепловых и парогазовых электростанциях в градирнях используются ленточные редукторы для поддержания эффективного охлаждения конденсаторов.
Сталелитейным заводам и предприятиям по переработке металлов требуются надежные трансмиссионные системы, способные выдерживать непрерывную работу в тяжелых условиях.
Химические заводы получают выгоду от стабильной производительности и защиты от перегрузок, обеспечиваемых системами с ременным приводом.
На муниципальных и промышленных водоочистных сооружениях используются градирни, оснащенные ременными редукторами для поддержки насосов и технологического охлаждающего оборудования.
Тяжелые условия эксплуатации требуют надежных, не требующих особого обслуживания систем трансмиссии, способных противостоять пыли, вибрации и непрерывной работе.
Правильная установка имеет важное значение для надежной работы.
Осмотрите редуктор на наличие повреждений при транспортировке.
Проверьте монтажные размеры.
Закрепите монтажный фланец.
Точно выровняйте шкивы двигателя и вентилятора.
Установите клиновые ремни.
Отрегулируйте натяжение ремня в соответствии с рекомендациями производителя.
Поверните систему вручную, чтобы убедиться в плавности движения.
Выполните пробный запуск и проследите за вибрацией, шумом и температурой.
Точное выравнивание шкивов значительно продлевает срок службы ремня и повышает эффективность трансмиссии.
Регулярное техническое обслуживание помогает увеличить срок службы и свести к минимуму непредвиденные простои.
Проверьте состояние ремня
Проверьте наличие ненормальной вибрации
Прислушайтесь к необычному шуму
Проверьте натяжение ремня
Проверить износ шкива
Проверьте соосность вала
Затяните болты крепления
Смазка подшипников
Осмотр уплотнений подшипников
Проверьте на наличие коррозии
Проверка эффективности передачи
Замените изношенные ремни
Тщательно осмотрите подшипники
Провести полный механический осмотр
При необходимости замените поврежденные компоненты.
Ведение подробного учета технического обслуживания помогает выявить тенденции износа и запланировать профилактический ремонт.
| Проблема | Возможная причина | Рекомендуемое решение |
|---|---|---|
| Ремень проскальзывает | Ослабление натяжения | Отрегулировать натяжение ремня |
| Чрезмерный шум | Износ подшипников | Заменить подшипники |
| Высокая вибрация | Несоосность шкива | Выровнять шкивы |
| Быстрый износ ремня | Неправильное натяжение | Переустановить и настроить |
| Слишком низкая скорость вентилятора | Изношенный ремень | Заменить ремни |
| Перегрев подшипника | Недостаточная смазка | Смазка подшипников |
| Снижение эффективности охлаждения | Неправильное передаточное число | Проверьте выбор шкива |
Оперативное устранение неполадок не позволяет незначительным проблемам превратиться в серьезные неисправности оборудования.
Компания PT уже более двух десятилетий является надежным производителем компонентов градирен. Мы стремимся предоставлять надежные продукты, конкурентоспособные цены и всестороннюю поддержку клиентов.
Наши преимущества включают в себя:
Опыт производства более 20 лет
Премиальное импортное сырье.
Точная механическая обработка и строгий контроль качества.
Прямые цены с завода
OEM и индивидуальные решения
Быстрое производство и доставка по всему миру.
Профессиональная инженерная консультация
Технические чертежи и поддержка при установке
Отзывчивое послепродажное обслуживание
Гарантия на продукцию 12 месяцев
Нашим ленточным редукторам для градирен доверяют клиенты в сфере систем отопления, вентиляции и кондиционирования воздуха, производства электроэнергии, химической обработки, горнодобывающей промышленности, металлургии, пищевой промышленности и промышленного производства по всему миру.
Это система трансмиссии с ременным приводом, которая снижает скорость двигателя и увеличивает крутящий момент для эффективного привода вентиляторов градирни.
Ременные редукторы более экономичны, тише, проще в обслуживании и обеспечивают естественную защиту от перегрузки за счет контролируемого проскальзывания ремня.
Большинство вентиляторов градирен работают со скоростью от 200 до 800 об/мин , в зависимости от конструкции градирни и требований к охлаждению.
Визуальные проверки следует проводить еженедельно, ежемесячно проверять натяжение ремней и заменять ремни при появлении признаков износа.
Да. Различные диаметры шкивов могут быть выбраны для достижения необходимого передаточного числа для конкретного применения в градирнях.
Они обычно используются в системах отопления, вентиляции и кондиционирования, на электростанциях, в металлургии, горнодобывающей промышленности, химической обработке, очистке воды, охлаждении и промышленном производстве.
Большинство стандартных моделей доставляются в течение 10 дней , тогда как изготовление изделий по индивидуальному заказу может потребовать дополнительного времени.
Ищете надежный ременный редуктор градирни , Редуктор скорости градирни , Редуктор шестерни градирни или замену ременного привода градирни ? PT предлагает высокопроизводительные решения по передаче, предназначенные для повышения эффективности охлаждения, снижения затрат на техническое обслуживание и продления срока службы вашей системы градирни.
Наша команда инженеров может помочь вам выбрать идеальный ременный редуктор с учетом модели вашей градирни, мощности двигателя, скорости вентилятора и условий эксплуатации. Мы также предоставляем OEM-совместимые замены, индивидуальное производство, техническую поддержку и быструю доставку по всему миру.
Свяжитесь с PT сегодня , чтобы запросить индивидуальное предложение и узнать, как наши ременные переходники для градирни премиум-класса могут повысить надежность и эффективность вашей промышленной системы охлаждения.
Он снижает скорость двигателя для эффективного привода вентиляторов градирни на скорости 200–800 об/мин.
Ременные редукторы экономичны, тише и обеспечивают защиту от перегрузки.
Доступны в вертикальной и перевернутой конфигурациях.
Они обеспечивают плавную работу, низкий уровень шума и эффективное снижение скорости.
Регулярно проверяйте износ ремня, натяжение и смазку редуктора.
Металлургия, горнодобывающая промышленность, промышленный транспорт и химическое оборудование.
