Scripete pentru cureaua turnului de răcire Marley

Scripete pentru cureaua turnului de răcire Marley

Un scripete pentru curele pentru turnul de răcire Marley este o componentă critică de antrenare utilizată în sistemele de ventilatoare ale turnului de răcire cu acţionare prin curea. Transferă puterea de rotație de la motorul turnului de răcire la arborele ventilatorului prin curele trapezoidale, asigurând funcționarea stabilă a ventilatorului, generarea eficientă a fluxului de aer și performanța fiabilă de respingere a căldurii.

Proiectate pentru a fi compatibile cu turnurile de răcire Marley (SPX Cooling Technologies) , scripetele de schimb sunt utilizate în mod obișnuit în întreținerea turnurilor de răcire, proiecte de renovare și înlocuirea pieselor de schimb aftermarket.

Ce este un scripete pentru cureaua turnului de răcire?

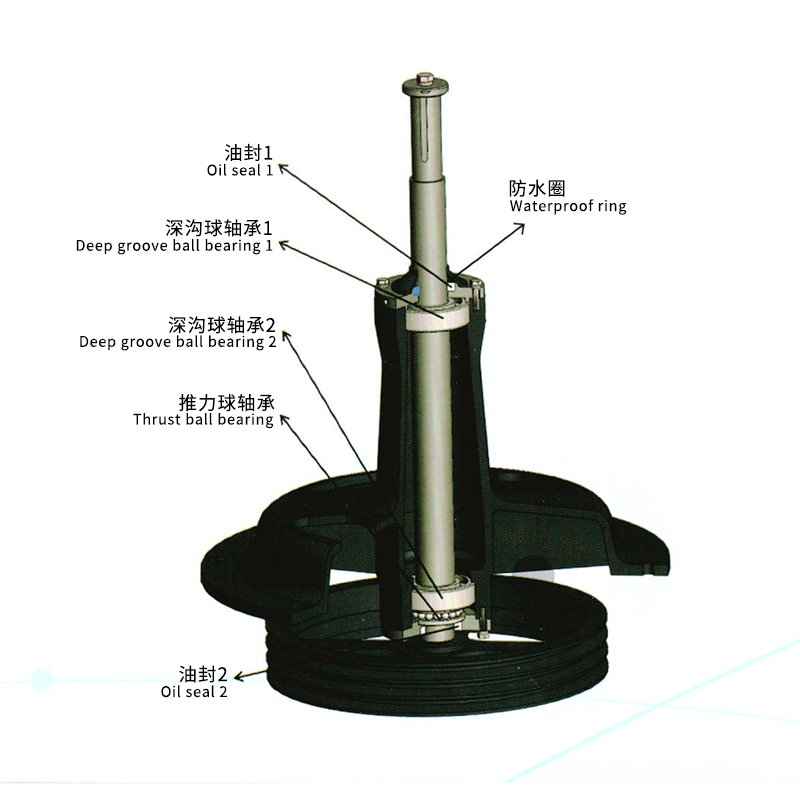

Un scripete pentru cureaua turnului de răcire, numit și scripete turn de răcire sau scripete de antrenare a ventilatorului , este o componentă mecanică rotativă instalată pe arborele motorului și arborele ventilatorului turnurilor de răcire acționate de curea.

Sistemul de scripete funcționează împreună cu:

• Motor turn de racire

• Ansamblu arbore ventilator

• curele trapezoidale

• Rulmenți

• Sistem de tensionare a curelei

Roata motorului antrenează cureaua, care transferă cuplul roții mai mari ale ventilatorului. Această reducere a vitezei permite ventilatorului turnului de răcire să funcționeze la turația necesară, menținând în același timp o eficiență ridicată a fluxului de aer.

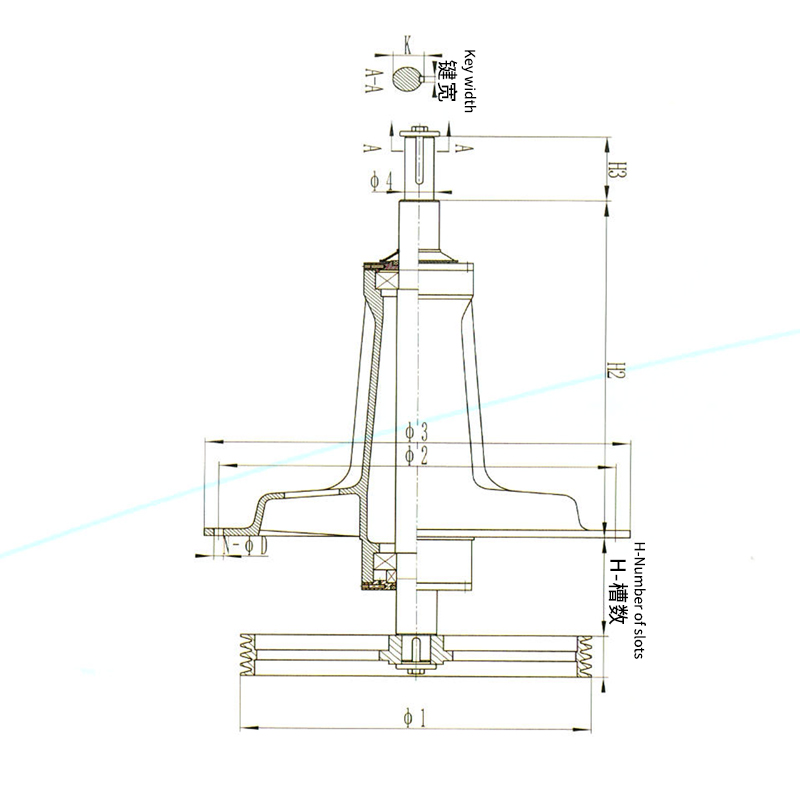

Model cutie de curea	φ1 mm	φ2 mm	φ3 mm	φ4 mm	N-φD mm	H-Număr de sloturi	H1 mm	H2 mm	H3 mm	Widt cheie hmm	K mm
8#-456-3B	456	540	590	38	4-φ14	63.1-3	55	480	105	8	41
8#-456-3SPA	456	540	590	38	4-φ14	63-3	55	480	105	8	41
8#-456-3SPB	456	540	590	38	4-φ14	63.1-3	55	480	105	8	41
8#-456-4SPA	456	540	590	38	4-φ14	82-4	55	480	105	8	41
8#-456-4SPB	456	540	590	38	4-φ14	82.15-4	55	480	117	8	41
10#-456-4B	456	540	590	50	4-φ14	82.15-4	55	480	117	12	53
10#-456-4SPA	456	540	590	50	4-φ14	82-4	55	480	117	12	53
10#-456-4SPB	456	540	590	50	4-φ14	82.15-4	55	480	117	12	53
10#-608-4SPA	608	540	590	50	4-φ14	82-4	55	480	117	12	53
10#-608-4SPB	608	540	590	50	4-φ14	82.15-4	55	480	117	12	53
12#-660-4SPA	608	688	738	50	4-φ16	82-4	205	700	117	12	53
12#-660-4SPB	608	688	738	50	4-φ16	82.15-4	205	700	117	12	53
12#-660-6SPB	608	688	738	50	4-φ16	120,25-6	205	700	117	12	53

Caracteristici scripete pentru cureaua turnului de răcire Marley

1. Design compatibil OEM

Scripeții de schimb de curele Marley sunt fabricați conform specificațiilor sistemului de antrenare a turnului de răcire, asigurând potrivirea, alinierea și performanța corespunzătoare.

Aplicațiile compatibile includ:

• Turnuri de răcire din seria Marley NC

• Turnuri de răcire din seria Marley MD

• Turnuri de răcire Marley Clasa 100

• Turnuri de răcire Marley Seria 10

• Alte modele de turn de răcire acționate de curea Marley




2. Construcție din aluminiu de înaltă rezistență sau din aliaj turnat

Scripeții turnului de răcire sunt fabricați în mod obișnuit din:

• Aliaj de aluminiu

• Aluminiu turnat

• Fontă ductilă

• Fontă

Selectarea materialului depinde de cerințele de încărcare, de mediul de operare și de modelul turnului de răcire.

Avantajele includ:

• Construcție ușoară

• Rezistenta la coroziune

• Sarcina redusă pe arbore

• Durată lungă de viață




3. Caneluri prelucrate cu precizie

Canelurile scripetelor sunt prelucrate cu precizie pentru a asigura:

• Angajarea corectă a curelei trapezoidale

• Alunecare redusă a centurii

• Vibrații mai mici

• Eficiență îmbunătățită a transmisiei de putere

Dimensiunile incorecte ale canelurilor pot cauza uzura prematură a curelei și performanța redusă a ventilatorului.

4. Rezistența la coroziune pentru medii dure

Turnurile de răcire funcționează în medii umede și expuse chimic. Scripeții pentru curele Marley de calitate sunt proiectați să reziste la:

• Umiditate

• Produse chimice ale apei de răcire

• Condiții meteorologice în aer liber

• Funcționare continuă

Tratamentele de suprafață pot include:

• Acoperiri de protecție

• Anodizare

• Finisaje anticorozive




Principiul de funcționare al scripetei curelei turnului de răcire Marley

Sistemul de transmisie prin curea funcționează după cum urmează:

1. Motorul electric rotește scripetele motorului.

2. Roata motorului transferă cuplul prin curele trapezoidale.

3. Curelele rotesc scripetele mai mare ale ventilatorului.

4. Arborele ventilatorului rotește ventilatorul turnului de răcire.

5. Ventilatorul generează flux de aer prin secțiunea de umplere pentru a îmbunătăți transferul de căldură.

Raportul scripetelor determină viteza finală a ventilatorului:

Viteza ventilatorului = Viteza motorului × Diametrul scripetei motorului ÷ Diametrul scripetei ventilatorului

Dimensionarea corectă a scripetelor este esențială pentru a obține fluxul de aer și capacitatea de răcire proiectate.

Probleme obișnuite cu scripetele curelei turnului de răcire Marley

Alunecarea centurii

Cauze:

• Tensiune incorectă a curelei

• Caneluri pentru scripete uzate

• Contaminarea cu ulei

• Alinierea incorectă a scripetelor

Solutii:

• Verificați tensiunea curelei

• Înlocuiți scripetele deteriorate

• Realiniați componentele de antrenare




Uzura scripetelor

Semnele includ:

• Caneluri care devin lustruite

• Uzura neuniformă a curelei

• Vibrații excesive

• Viteza redusa a ventilatorului

Se recomandă înlocuirea când canelurile scripetelor sunt uzate semnificativ.

Alinierea greșită a scripetelor

Nealinierea poate duce la:

• Uzură crescută a curelei

• Sarcina mai mare a motorului

• Zgomot și vibrații

• Eficiență redusă de răcire

Instrumentele de aliniere cu laser sau controalele drepte sunt utilizate în mod obișnuit în timpul întreținerii.

Ghid pentru înlocuirea scripetelor curelei turnului de răcire Marley

Înainte de a înlocui un scripete:

1. Opriți și izolați sursa de alimentare a turnului de răcire.

2. Inspectați curelele și starea arborelui.

3. Verificați dimensiunile scripetelor.

4. Verificați dimensiunea alezajului și specificațiile canalului cheie.

5. Instalați corect noul scripete.

6. Reglați tensiunea curelei.

7. Testați funcționarea ventilatorului și nivelurile de vibrații.




Sfaturi de întreținere a scripetelor curea

Inspecția regulată ajută la prelungirea duratei de viață a sistemului de antrenare a turnului de răcire.

Întreținere recomandată:

Specificații scripete pentru cureaua turnului de răcire Marley

Specificațiile tipice includ:

De ce să alegeți un scripete de schimb pentru turnul de răcire Marley?

Un scripete de schimb de înaltă calitate oferă:

• Transmitere fiabilă a puterii

• Frecvența de întreținere redusă

• Eficiență îmbunătățită a ventilatorului

• Durată de viață mai lungă a curelei

• Costuri de operare mai mici

• Compatibilitate cu sistemele existente de turnuri de răcire Marley

Pentru operatorii de turnuri de răcire industriale, selectarea dimensiunii corecte a scripetelor, a materialului și a profilului canelurii este esențială pentru menținerea unei performanțe stabile de răcire.
