قرقره تسمه برج خنک کننده مارلی

قرقره تسمه برج خنک کننده مارلی

یک قرقره تسمه برج خنک کننده مارلی جزء محرکه حیاتی است که در سیستم های فن برج خنک کننده تسمه محور استفاده می شود. قدرت چرخشی را از موتور برج خنک‌کننده به شفت فن از طریق تسمه‌های V انتقال می‌دهد و عملکرد پایدار فن، تولید جریان هوای کارآمد و عملکرد قابل اطمینان دفع حرارت را تضمین می‌کند.

قرقره های تسمه جایگزین که برای سازگاری با برج های خنک کننده مارلی (SPX Cooling Technologies) طراحی شده اند ، معمولاً در تعمیر و نگهداری برج خنک کننده، پروژه های بازسازی و تعویض قطعات یدکی پس از فروش استفاده می شوند.

قرقره تسمه برج خنک کننده چیست؟

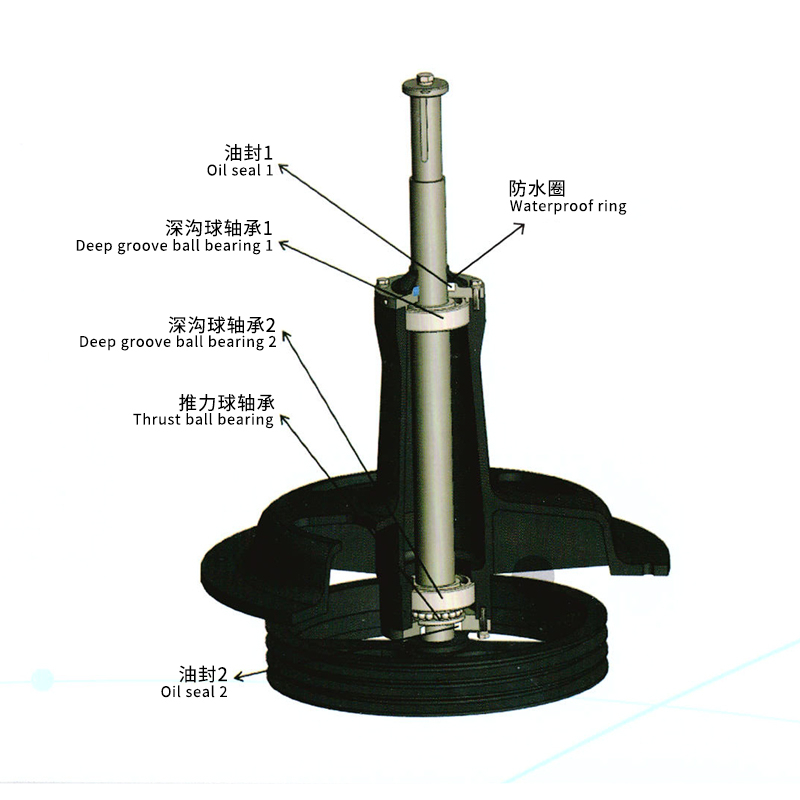

قرقره تسمه برج خنک کننده که فلکه برج خنک کننده یا قرقره محرک فن نیز نامیده می شود ، یک جزء مکانیکی چرخشی است که بر روی شفت موتور و شفت فن برج های خنک کننده تسمه محور نصب می شود.

سیستم قرقره همراه با:

• موتور برج خنک کننده

• مجموعه شفت فن

• تسمه های V

• بلبرینگ

• سیستم کشش کمربند

قرقره موتور تسمه را به حرکت در می آورد که گشتاور را به قرقره فن بزرگتر منتقل می کند. این کاهش سرعت به فن برج خنک کننده اجازه می دهد تا در دور در دقیقه مورد نیاز کار کند و در عین حال راندمان جریان هوا را بالا نگه دارد.

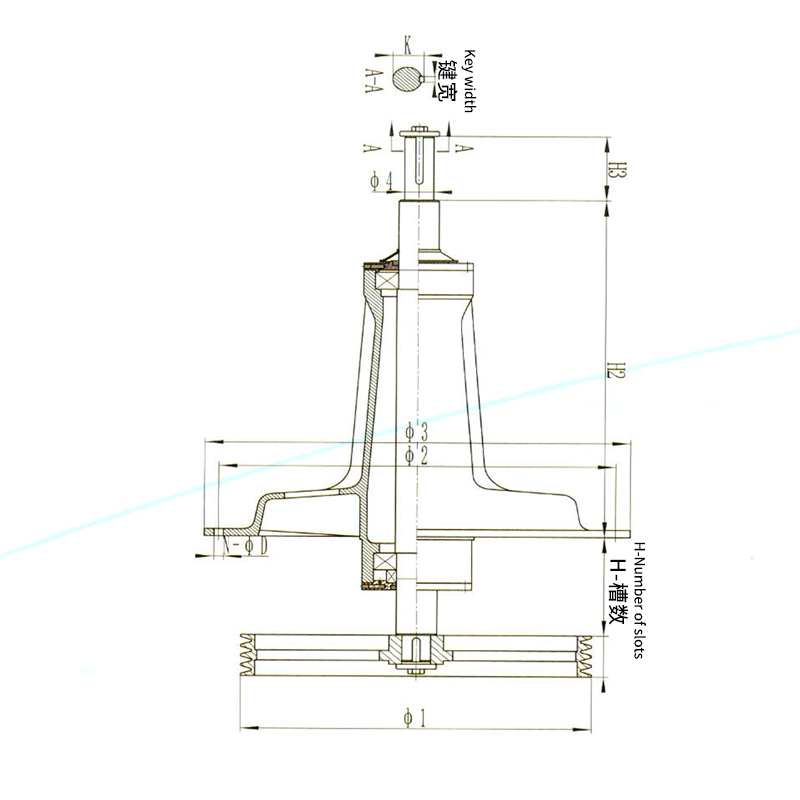

مدل جعبه کمربند	φ1 میلی متر	φ2 میلی متر	φ3 میلی متر	φ4 میلی متر	N-φD میلی متر	H-تعداد اسلات	H1 میلی متر	H2 میلی متر	H3 میلی متر	پهنای کلید هوم	ک میلی متر
8#-456-3B	456	540	590	38	4-φ14	63.1-3	55	480	105	8	41
8#-456-3SPA	456	540	590	38	4-φ14	63-3	55	480	105	8	41
8#-456-3SPB	456	540	590	38	4-φ14	63.1-3	55	480	105	8	41
8#-456-4SPA	456	540	590	38	4-φ14	82-4	55	480	105	8	41
8#-456-4SPB	456	540	590	38	4-φ14	82.15-4	55	480	117	8	41
10#-456-4B	456	540	590	50	4-φ14	82.15-4	55	480	117	12	53
10#-456-4SPA	456	540	590	50	4-φ14	82-4	55	480	117	12	53
10#-456-4SPB	456	540	590	50	4-φ14	82.15-4	55	480	117	12	53
10#-608-4SPA	608	540	590	50	4-φ14	82-4	55	480	117	12	53
10#-608-4SPB	608	540	590	50	4-φ14	82.15-4	55	480	117	12	53
12#-660-4SPA	608	688	738	50	4-φ16	82-4	205	700	117	12	53
12#-660-4SPB	608	688	738	50	4-φ16	82.15-4	205	700	117	12	53
12#-660-6SPB	608	688	738	50	4-φ16	120.25-6	205	700	117	12	53

ویژگی های قرقره تسمه برج خنک کننده مارلی

1. طراحی سازگار OEM

قرقره های تسمه جایگزین مارلی با توجه به مشخصات سیستم درایو برج خنک کننده تولید می شوند که از تناسب، تراز و عملکرد مناسب اطمینان حاصل می کنند.

برنامه های کاربردی سازگار عبارتند از:

• برج های خنک کننده مارلی سری NC

• برج های خنک کننده سری مارلی MD

• برج خنک کننده کلاس 100 مارلی

• برج خنک کننده مارلی سری 10

• سایر مدل های برج خنک کننده مارلی تسمه محور




2. ساخت و ساز آلومینیوم یا آلیاژ ریخته گری با استحکام بالا

قرقره های برج خنک کننده معمولاً از موارد زیر ساخته می شوند:

• آلیاژ آلومینیوم

• آلومینیوم ریخته گری

• چدن داکتیل

• چدن

انتخاب مواد به نیازهای بار، محیط عملیاتی و مدل برج خنک کننده بستگی دارد.

مزایا عبارتند از:

• ساخت و ساز سبک

• مقاومت در برابر خوردگی

• کاهش بار شفت

• عمر طولانی




3. شیارهای ماشینکاری دقیق

شیارهای قرقره به دقت ماشین کاری می شوند تا اطمینان حاصل شود:

• درگیر شدن مناسب تسمه V

• کاهش لغزش تسمه

• لرزش کمتر

• بهبود راندمان انتقال نیرو

ابعاد شیار نادرست ممکن است باعث سایش زودرس تسمه و کاهش عملکرد فن شود.

4. مقاومت در برابر خوردگی برای محیط های سخت

برج های خنک کننده در محیط های مرطوب و در معرض مواد شیمیایی کار می کنند. قرقره های تسمه مارلی با کیفیت برای مقاومت در برابر موارد زیر طراحی شده اند:

• رطوبت

• مواد شیمیایی آب خنک کننده

• شرایط آب و هوایی در فضای باز

• عملیات مستمر

درمان های سطحی ممکن است شامل موارد زیر باشد:

• پوشش های محافظ

• آندایز کردن

• پوشش های ضد خوردگی




اصل کار قرقره تسمه برج خنک کننده مارلی

سیستم محرک تسمه به شرح زیر عمل می کند:

1. موتور الکتریکی قرقره موتور را می چرخاند.

2. قرقره موتور گشتاور را از طریق تسمه های V انتقال می دهد.

3. تسمه ها قرقره فن بزرگتر را می چرخانند.

4. شفت فن، فن برج خنک کننده را می چرخاند.

5. فن جریان هوا را از طریق بخش پر می کند تا انتقال حرارت را بهبود بخشد.

نسبت قرقره سرعت نهایی فن را تعیین می کند:

سرعت فن = سرعت موتور × قطر قرقره موتور ÷ قطر قرقره فن

اندازه مناسب قرقره برای دستیابی به جریان هوا و ظرفیت خنک کننده طراحی شده ضروری است.

مشکلات رایج قرقره تسمه برج خنک کننده مارلی

لغزش کمربند

علل:

• کشش نادرست تسمه

• شیارهای قرقره فرسوده

• آلودگی نفتی

• تراز نادرست قرقره

راه حل ها:

• کشش تسمه را بررسی کنید

• قرقره های آسیب دیده را تعویض کنید

• تنظیم مجدد اجزای درایو




قرقره پوشیدن

علائم عبارتند از:

• شیارها صیقلی می شوند

• سایش ناهموار کمربند

• لرزش بیش از حد

• کاهش سرعت فن

هنگامی که شیارهای قرقره به طور قابل توجهی ساییده شده اند، تعویض توصیه می شود.

ناهماهنگی قرقره

ناهماهنگی می تواند منجر به موارد زیر شود:

• افزایش سایش کمربند

• بار موتور بالاتر

• سر و صدا و لرزش

• کاهش راندمان خنک کننده

معمولاً در طول تعمیر و نگهداری از ابزارهای همترازی لیزری یا بررسی های لبه مستقیم استفاده می شود.

دستورالعمل های تعویض قرقره تسمه برج خنک کننده مارلی

قبل از تعویض قرقره:

1. منبع تغذیه برج خنک کننده را خاموش و ایزوله کنید.

2. وضعیت تسمه و شفت را بررسی کنید.

3. ابعاد قرقره را بررسی کنید.

4. اندازه سوراخ و مشخصات کلید را بررسی کنید.

5. قرقره جدید را به درستی نصب کنید.

6. تنش تسمه را تنظیم کنید.

7. عملکرد فن و سطوح ارتعاش را تست کنید.




نکات تعمیر و نگهداری قرقره تسمه

بازرسی منظم به افزایش عمر سیستم درایو برج خنک کننده کمک می کند.

نگهداری توصیه شده:

مشخصات قرقره تسمه برج خنک کننده مارلی

مشخصات معمولی عبارتند از:

چرا یک قرقره تسمه برج خنک کننده مارلی جایگزین را انتخاب کنید؟

یک قرقره جایگزین با کیفیت بالا فراهم می کند:

• انتقال قدرت قابل اعتماد

• کاهش فرکانس نگهداری

• بهبود کارایی فن

• عمر طولانی تر کمربند

• هزینه های عملیاتی کمتر

• سازگاری با سیستم های برج خنک کننده مارلی موجود

برای اپراتورهای برج خنک کننده صنعتی، انتخاب اندازه قرقره، مواد و مشخصات شیار صحیح برای حفظ عملکرد خنک کننده پایدار ضروری است.
