Har du nogensinde bemærket, at en køletårnsventilator kan forbruge meget strøm uden at levere den køleydelse, du forventer? Nogle gange er problemet ikke blæsermotoren, Køletårnsfyld eller vandfordelingssystemet. Ventilatorbladets vinkel kan også være en vigtig faktor.
Vinklen på en køletårnsventilator påvirker direkte, hvordan ventilatoren bevæger luft gennem tårnet. En for lille vinkel giver muligvis ikke tilstrækkelig luftstrøm, mens en for stor vinkel kan øge motorbelastningen, energiforbruget og risikoen for mekaniske problemer.
Det er vigtigt at finde den rigtige balance. En korrekt konfigureret blæser hjælper med at fjerne varme effektivt, opretholder stabile driftsforhold og reducerer unødvendige energiomkostninger.
Power Tower Cooling Technology (Shaoxing) Co., Ltd., tilgængelig på www.coolingtowerpart.com , leverer køletårnskomponenter og relaterede produktløsninger til industrielle køleapplikationer. Forståelse af blæserbladsvinklen er et praktisk udgangspunkt for at forbedre køletårnets ydeevne og træffe informerede vedligeholdelsesbeslutninger.

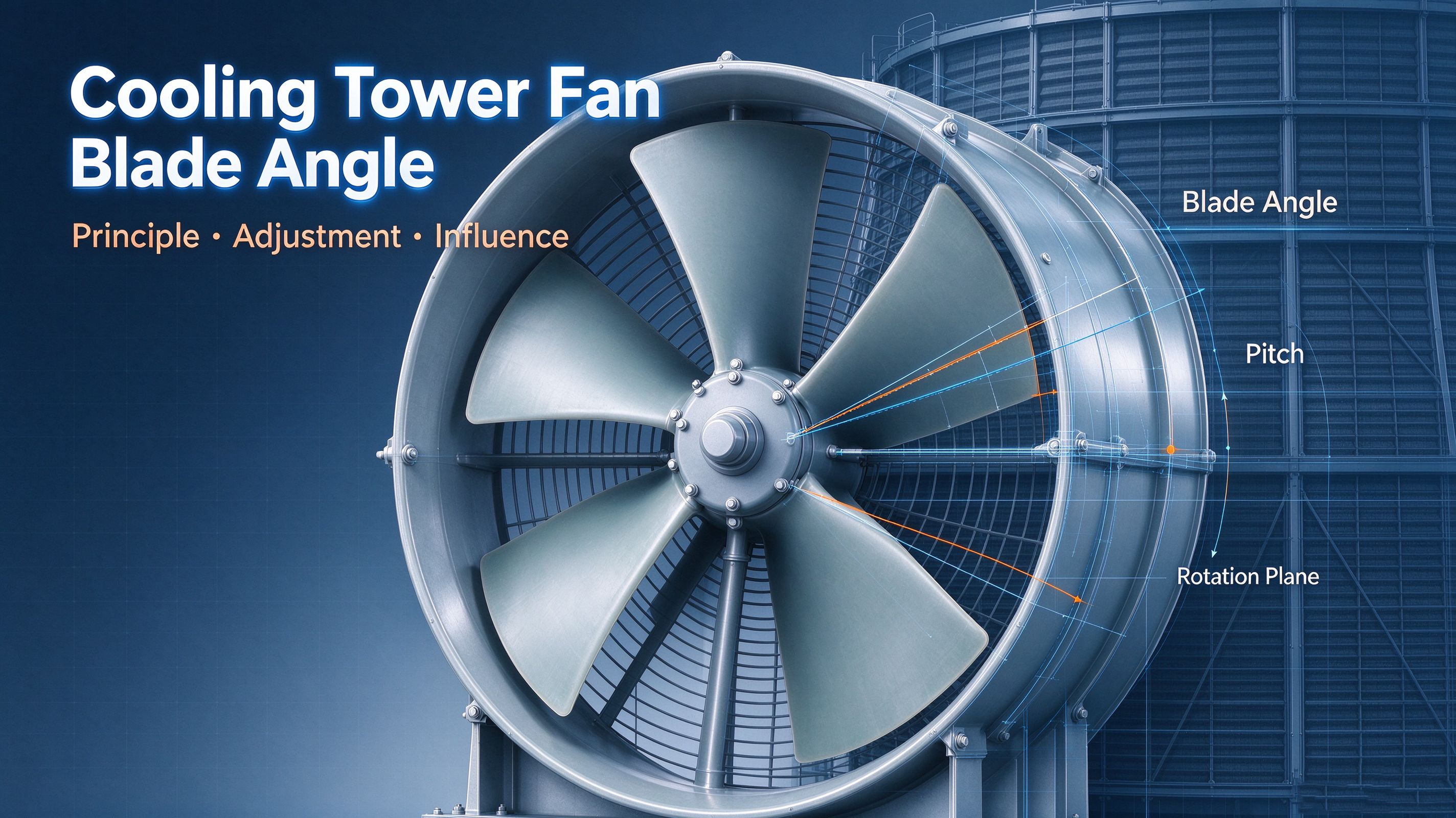

Bladvinklen, ofte kaldet bladstigningsvinklen, beskriver orienteringen af en ventilatorvinge i forhold til et defineret referenceplan eller rotationsretning. Det bestemmer, hvordan bladet interagerer med den omgivende luft, når blæseren drejer.
Tænk på et ventilatorblad som en lille roterende vinge. Dens form og vinkel påvirker, hvor meget luft den kan bevæge sig, og hvor meget modstand den møder. Skift vinklen, og du ændrer den måde, ventilatoren fungerer på.
Bladvinkel er dog ikke et universelt tal. Forskellige ventilatorproducenter kan definere eller måle det ved hjælp af forskellige referencepunkter. Kontroller altid producentens tegning eller installationsvejledning, før du måler eller ændrer indstillingen.
Bladhældning bruges almindeligvis til at beskrive den geometriske vinkel, hvorved et blad er installeret. Afhængigt af ventilatordesignet kan den specificerede vinkel måles ved en bestemt radius langs bladet i stedet for ved roden eller spidsen.
Denne skelnen har betydning, fordi en ventilatorvinge kan være snoet langs dens længde. Vinklen nær navet kan afvige fra vinklen nær knivspidsen.
Når du inspicerer eller justerer en ventilator, skal du bruge målestedet og referencemetoden specificeret af producenten. Sammenligning af vinkler målt ved forskellige positioner kan give misvisende resultater.
Når en køletårnsventilator roterer, accelererer dens vinger luft og skaber den trykforskel, der er nødvendig for at flytte luft gennem tårnet.
Ændring af vingestigningen ændrer den aerodynamiske belastning på hver vinge. Inden for ventilatorens tilsigtede driftsområde øger øget stigning ofte luftstrømmen og trykkapaciteten. Men det øger også generelt den effekt, der kræves for at drive ventilatoren.
Resultatet afhænger af blæserhastighed, bladgeometri, lufttæthed, systemmodstand og tårnets overordnede design. En større vinkel betyder ikke automatisk bedre køling.
Et køletårn afviser primært varme ved at overføre varme fra cirkulerende vand til luft, hvor fordampning udgør en vigtig del af køleprocessen. Ventilatoren understøtter denne proces ved at flytte luft gennem tårnet.
Bladvinklen påvirker ventilatorens interaktion med luften. For at forstå, hvorfor justering er vigtig, skal du overveje tre forbundne faktorer: luftstrøm, tryk og effekt.
I mange aksialventilatorer med justerbar stigning øger en stigende bladstigning mængden af luft, som blæseren kan bevæge sig ved en given hastighed, i det mindste inden for det tilsigtede driftsområde.
Mere luftstrøm kan forbedre varme- og masseoverførsel inde i køletårnet. Men stigningen er ikke ubegrænset. Efterhånden som stigningen ændres, skifter blæserens driftspunkt langs blæserens og systemets ydeevnekurver.
Hvis vinklen er for stor, kan ventilatoren trække mere strøm end forventet eller fungere ineffektivt. I nogle tilfælde bliver luftstrømmens gevinster mindre end de ekstra energiomkostninger.
Målet er ikke at maksimere vinklen. Det er for at opnå den luftstrøm, der kræves af køletårnet, mens den holder sig inden for ventilatorens driftsgrænser.
En ventilatormotor skal levere den mekaniske kraft, der er nødvendig for at overvinde aerodynamisk modstand og mekaniske tab. Øget vingestigning øger ofte det aerodynamiske drejningsmoment og behovet for motoreffekt.
Derfor skal motorstrømmen kontrolleres efter enhver tilladt knivjustering. En ventilator kan se ud til at flytte mere luft, mens den belaster motoren for meget.
Motorstrøm er en nyttig driftsindikator, men det er ikke det eneste kriterium. En komplet vurdering bør også overveje spænding, effekt, vibrationer, rotationshastighed, luftstrøm og producentens grænser.
Den korrekte bladvinkel hjælper et køletårn med at fungere som et afbalanceret system. For lidt luftstrøm kan reducere varmeafvisningen, især i perioder med høj omgivelsestemperatur eller stort procesbehov. For meget luftstrøm kan øge elforbruget uden at levere en proportional forbedring af kølingen.
En uegnet indstilling kan også øge motorbelastningen, støj, vibrationer eller mekanisk belastning. Over tid kan disse forhold bidrage til for tidligt slid af ventilatorvinger, nav, lejer, drivkomponenter og understøttende strukturer.
En passende ramme understøtter fire praktiske mål:
Pålidelig køling: Sørg for den luftstrøm, der kræves til designopgaven.
Energieffektivitet: Undgå unødvendigt blæserstrømforbrug.
Mekanisk pålidelighed: Hold ventilatoren inden for det godkendte driftsområde.
Stabil drift: Reducer sandsynligheden for overbelastning, overdreven vibration og uplanlagt nedetid.
Husk, at blæserbladsvinklen kun er en del af køletårnets ligning. Ventilatorhastighed, Fyld tilstand, vandfordeling, recirkulation og luftindtagsforhold påvirker også det endelige resultat.
Køletårnets ydeevne afhænger af tårnets evne til at overføre varme fra vand til luft. Hvis luftstrømmen er utilstrækkelig, kan tårnet kæmpe for at opnå den nødvendige koldtvandstemperatur.
Justering af vinklen på en kompatibel blæser med justerbar stigning kan forbedre luftstrømmen og hjælpe tårnet med at opfylde sin kølepligt. Dette kan især være nyttigt, når driftsbetingelserne ændres, eller når den oprindelige blæserindstilling er forkert.
En høj afgangsvandstemperatur indikerer dog ikke nødvendigvis et problem med ventilatorvinkel. Tilsmudsede Fyld , blokerede dyser, dårlig vandfordeling, for høj varmebelastning og ugunstig våd-bulb-temperatur kan give lignende symptomer.
Før du foretager justeringer, skal du sammenligne de faktiske driftsforhold med tårnets designkrav.
Et køletårn har brug for mere end en stor mængde luft. Luft skal også passere gennem tårnet på en rimelig ensartet måde.
En uhensigtsmæssig blæserindstilling kan bidrage til dårlig generel ydeevne, hvis det får blæseren til at fungere uden for det tilsigtede område. Alligevel kan ujævn luftstrøm også skyldes beskadigede ventilatorblade, forkert rotation, forhindringer, dårlige indsugningsforhold eller problemer med luftfordelingssystemet.
Ventilatoren skal vurderes sammen med Fyld og vandfordelingssystemet. En korrekt hældende ventilator kan ikke fuldt ud kompensere for alvorligt tilstoppet Fyld eller ujævn vandbelastning.
Ventilatoreffekt kan repræsentere en betydelig del af et køletårns driftsenergiforbrug. Hvis bladstigningen øges unødigt, kan ventilatoren forbruge yderligere elektricitet uden en væsentlig forbedring af vandtemperaturen.
Af denne grund er den bedste indstilling ikke altid den, der producerer maksimal luftstrøm. Det er den indstilling, der opfylder den påkrævede kølepligt med acceptabelt strømforbrug og pålidelig drift.
Når du evaluerer en justering, skal du sammenligne motorstrøm eller målt effekt, koldtvandstemperatur, procesvarmebelastning, omgivende vådpæretemperatur og blæserhastighed. Hvor det er muligt, indsamle aflæsninger under sammenlignelige forhold før og efter ændringen.
Flere symptomer kan retfærdiggøre kontrol af vinklen, selvom ingen beviser, at vinklen er årsagen.
Mulige tegn inkluderer:
Køletårnet kan ikke nå sin normale koldtvandstemperatur.
Motorstrømmen er usædvanlig høj eller nærmer sig den nominelle grænse.
Luftstrømmen virker svagere end forventet.
Ventilatorstøj ændres efter vedligeholdelse.
Ventilatoren udvikler usædvanlige vibrationer.
Energiforbruget stiger uden en tydelig stigning i kølebehovet.
Forskellige blade ser ud til at have inkonsekvente pitchindstillinger.
Vibrationer, støj og høj strøm kan indikere alvorlige mekaniske eller elektriske fejl. Gå ikke ud fra, at ændring af vinklen vil løse dem. Inspicer ventilatorenheden, drivsystemet, monteringshardwaren og motoren, før der træffes beslutning om korrigerende handling.
Ikke alle køletårnsventilatorer er designet til pitchjustering. Nogle bruger blade med fast pitch, mens andre har justerbare nav, der tillader ændringer inden for et specificeret område.
Inden arbejdet påbegyndes, skal du identificere blæsermodel, bladtype, navdesign, nominel hastighed og tilladt hældningsområde. Se installationsvejledningen for den nøjagtige målemetode og det nødvendige tilspændingsmoment.
Anvend aldrig en vinkelindstilling fra en anden ventilatormodel, blot fordi bladdiameteren ligner ens. Forskelle i bladgeometri og navdesign kan påvirke ydeevnen betydeligt.
Kontroller motorens typeskilt for nominel effekt, spænding, frekvens, strøm og hastighed. Bekræft, at drevarrangementet og beskyttelsesindstillingerne stemmer overens med det godkendte design.
Efter en autoriseret justering skal du kontrollere, at ventilatoren fungerer inden for motor- og drevgrænserne under faktiske driftsforhold. Brug ikke en højere strømgrænse som en løsning for overdreven blæserbelastning.
Køletårne fungerer under skiftende forhold. Sæsonbestemt vejr, vandflow, procesvarmebelastning og våd-bulb-temperatur kan alle påvirke den nødvendige luftstrøm.
En indstilling, der er egnet til én driftstilstand, giver muligvis ikke den bedste energiydelse under en anden. Hvor systemet understøtter det, kan regulering med variabel hastighed tilbyde en mere fleksibel måde at matche blæserens output til efterspørgslen.
Enhver ændring skal forblive i overensstemmelse med ventilatorproducentens grænser og køletårnets driftskrav.

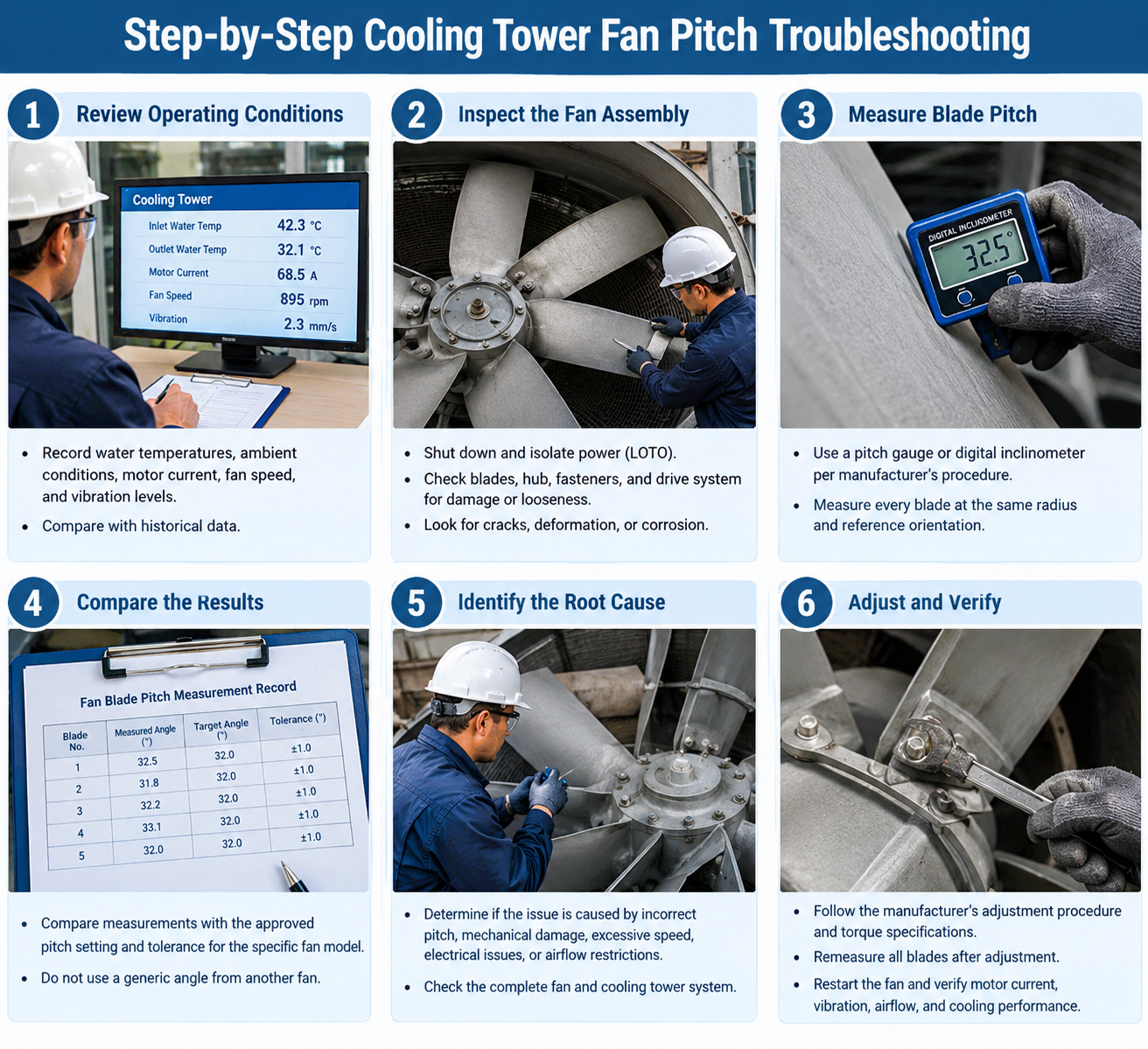

Bladjustering bør kun udføres på ventilatorer, der er designet til det, og af uddannet, autoriseret personale. Det følgende er en generel arbejdsgang, ikke en erstatning for instruktionerne, der følger med en specifik ventilator.
Stop ventilatoren og følg webstedets lockout/tagout-procedure. Isoler strømforsyningen, forhindre automatisk eller fjerngenstart, og kontroller, at alle relevante energikilder er kontrolleret.
Vent, indtil ventilatoren er stoppet helt. Hvis udstyret har et variabelt frekvensdrev, skal du følge de påkrævede elektriske isolerings- og afladningsprocedurer.
Forsøg aldrig at måle eller justere bladstigningen, mens ventilatoren kører.
Før du ændrer vinklen, skal du inspicere knivene, navet, fastgørelseselementerne, drivkomponenterne og støttestrukturen.
Se efter revner, deformation, korrosion, løse forbindelser og tegn på klingekontakt. Kontroller, om ventilatoren har samlet snavs eller aflejringer, der kan påvirke balancen.
Hvis der findes strukturelle skader, skal du stoppe og arrangere en passende reparation eller udskiftning. Justering af stigningen på en beskadiget klinge er ikke en acceptabel reparationsmetode.
Brug producentens specificerede måleværktøj og referenceplacering. Registrer den eksisterende vinkel på hver klinge, før du løsner nogen fastgørelsesanordninger.
Dokumentation af den oprindelige indstilling giver en nyttig baseline og gør det lettere at identificere uoverensstemmelser. Sørg for, at ventilatoren er målt i den korrekte position, og at den samme referencemetode anvendes for hver vinge.
Hvis producentens metode er uklar, indhent teknisk vejledning i stedet for at gætte.
For en ventilator med justerbar stigning, følg den godkendte procedure for at indstille hver vinge til den påkrævede vinkel. Foretag ændringer gradvist og brug den angivne rækkefølge.
Alle klinger skal matche producentens påkrævede indstillinger og tolerancer. Ulige stigning kan skabe ujævn aerodynamisk belastning og kan bidrage til vibrationer, dårlig ydeevne og mekanisk belastning.
Overskrid ikke det godkendte justeringsområde eller vælg en vinkel udelukkende for at øge luftstrømmen.
Spænd alle fastgørelsesanordninger til det specificerede drejningsmoment med det anbefalede værktøj. Bekræft, at knivene er sikre, og at ventilatorenheden har den nødvendige frigang.
Før udstyret returneres til service, skal du fjerne værktøj og løse materialer, geninstallere afskærmninger og kontrollere, at arbejdsområdet er frit. Gendan kun strømmen i overensstemmelse med stedets idriftsættelse og sikkerhedsprocedurer.
Start ventilatoren under den godkendte testprocedure. Kontroller rotation, vibrationer, støj, motorstrøm og driftstemperaturer. Hvis aflæsningerne overskrider de tilladte grænser, skal ventilatoren standses og undersøges, før du fortsætter driften.
Bekræft, at hver klinge er indstillet til den specificerede vinkel.
Kontroller, at fastgørelsesanordninger er strammet til det påkrævede moment.
Tjek bladfrigang og navsikkerhed.
Sørg for, at alle afskærmninger og sikkerhedsanordninger er gendannet.
Bekræft, at motorstrømmen forbliver inden for den tilladte grænse.
Tjek for unormale vibrationer, støj eller knivbevægelser.
Registrer de endelige indstillinger og testresultater.
En almindelig fejl er at antage, at en større bladvinkel altid giver bedre køling. I virkeligheden kan den ekstra luftstrøm komme med for høj motorbelastning og højere energiforbrug.
En anden fejl er at indstille knivene efter øjet. Små forskelle kan være svære at se, men kan skabe inkonsekvent belastning. Brug altid den godkendte målemetode.
Andre fejl omfatter justering af en ventilator med fast pitch, ignorering af bladbeskadigelse, overse motorstrøm, undladelse af at stramme fastgørelsesanordninger korrekt, og genstart af udstyr, før afskærmninger genoprettes.
Endelig gør ændring af vinklen uden registrering af driftsbetingelser det vanskeligt at afgøre, om justeringen faktisk forbedrede ydeevnen. En kontrolleret før-og-efter sammenligning er meget mere nyttig end at stole på lyd eller visuelle indtryk alene.
Ventilatorer med fast pitch har vinger installeret i en forudbestemt vinkel. Deres design er relativt ligetil, og operatører styrer generelt output gennem det godkendte drevarrangement eller andre metoder på systemniveau.
Ventilatorer med justerbar pitch gør det muligt at ændre vinklen inden for et specificeret område. Dette kan give fleksibilitet under idriftsættelse, udskiftning eller ydelsesoptimering, men justering skal følge producentens procedure.
Ingen af designerne er automatisk overlegne for enhver applikation. Det rigtige valg afhænger af tårnets drift, ventilatordiameter, driftshastighed, kontrolstrategi, vedligeholdelseskrav og forventede ændringer i kølebehov.
Når du udskifter en ventilator eller hub, skal du bekræfte kompatibiliteten med det originale udstyr. At kun matche den udvendige diameter er ikke nok; vingeprofil, navarrangement, hastighedsklassificering, motorbelastning og installationskrav har også betydning.
Vibrationer kan være et advarselstegn på ujævn belastning eller en mekanisk fejl. Forkert vingestigning kan bidrage til ujævne aerodynamiske kræfter, men det er kun én mulig årsag.
Andre årsager omfatter bladskader, akkumulerede aflejringer, et løst nav, akselforskydning, slidte lejer, en ubalanceret ventilatorsamling og strukturel resonans.
Hvis der opstår vibrationer efter justering af pitch, skal ventilatoren standses, hvis den overskrider stedets sikre driftsgrænser. Kontroller knivindstillingerne og fastgørelserne igen, og inspicér derefter samlingen og drivsystemet.
Forsøg ikke at korrigere vibrationer ved tilfældigt at ændre knivvinklerne. Hvis årsagen forbliver uklar, skal du arrangere en kvalificeret vibrationsvurdering og følge ventilatorproducentens anbefalinger.
Kølebehovet ændrer sig med vejr- og procesforhold. I varme perioder kan et køletårn have brug for mere varmeafvisningskapacitet. Under køligere vejr eller perioder med lavere belastning er maksimal blæserydelse muligvis ikke nødvendig.
For kompatible systemer kan frekvensomformere med variabel frekvens regulere blæserhastigheden for at matche kølebehovet. Denne tilgang kan reducere energiforbruget, når fuld blæserhastighed er unødvendig, forudsat at motoren, drevet, blæseren og tårnet er designet til driftsområdet.
Sæsonbestemte ændringer betyder ikke automatisk, at vinklen skal ændres. Bladhældningen etableres ofte under idriftsættelsen og holdes på den godkendte indstilling. Enhver efterfølgende justering bør baseres på teknisk evaluering snarere end rutinemæssigt sæsonbestemt gætværk.
God vedligeholdelse hjælper med at bevare ventilatorens effektivitet og reducere risikoen for uventede nedlukninger. Etabler et rutinemæssigt inspektionsprogram baseret på driftstimer, stedets forhold og fabrikantens anbefalinger.
Efterse knivene for revner, korrosion, deformation og aflejringer. Kontroller navet og fastgørelserne for løse, og undersøg motoren, gearkassen eller remdrevet, lejer, afskærmninger og understøttende struktur, hvis det er relevant.
Hold ventilatoren ren ved at bruge en godkendt metode. Aflejringer kan ændre klingens egenskaber og bidrage til ubalance. Undgå rengøringsmetoder, der beskadiger bladets materiale eller den beskyttende belægning.
Registrer vibrationer, motorstrøm, blæserhastighed, vandtemperaturer og vedligeholdelsesaktiviteter. Tendenser er ofte mere informative end individuelle aflæsninger, fordi de kan afsløre gradvis forringelse, før en større fejl opstår.
Udskiftning af klingen kan være nødvendig, når inspektion identificerer revner, alvorlig korrosion, deformation, materialeforringelse eller skader, der ikke kan repareres i henhold til producentens godkendte procedure.
Gentagne vibrationer, vedvarende ubalance og synlige skader omkring knivens fastgørelsespunkter kræver også undersøgelse. Fortsæt ikke med at betjene en ventilator med en bladdefekt, der kan kompromittere den strukturelle integritet.
Udskiftningsblade skal matche ventilatorens godkendte specifikationer. Bekræft bladets profil, materiale, dimensioner, navkompatibilitet, stigningsområde, nominel omdrejningshastighed og påkrævede driftsforhold.
Undgå at blande klinger af forskelligt design eller vægt, medmindre producenten udtrykkeligt godkender konfigurationen. Efter udskiftning skal du følge de specificerede procedurer for installation, pitch-indstilling, balancering og idriftsættelse.
Valg af passende ventilatorkomponenter begynder med nøjagtig udstyrsinformation. Inden du bestiller udskiftningsvinger, et nav eller en komplet ventilatorenhed, skal du indsamle køletårnsmodel, ventilatordiameter, antal vinger, eksisterende vingeprofil, navdetaljer, motorkapacitet, driftshastighed og tilgængelige installationsdimensioner.
Fotografier og navnepladeoplysninger kan hjælpe leverandører med at forstå applikationen, men de bør understøtte i stedet for at erstatte dimensionel og teknisk verifikation.
Power Tower Cooling Technology (Shaoxing) Co., Ltd. leverer køletårnskomponenter gennem www.coolingtowerpart.com . Når du forespørger om reservedele, skal du angive så mange udstyrsoplysninger som muligt, så kompatibiliteten kan evalueres mere nøjagtigt.
En passende erstatning skal understøtte de originale designkrav, sikker mekanisk drift og den påtænkte kølepligt – ikke blot passe ind i det tilgængelige rum.
Der er ikke en enkelt bedste vinkel for hver køletårnsventilator. Den korrekte værdi afhænger af ventilatordesignet, bladgeometrien, driftshastigheden, navkonfigurationen, motorens kapacitet og den nødvendige luftstrøm.
Brug altid den indstilling, der er angivet af ventilatorproducenten eller bekræftet gennem en passende teknisk vurdering.
Nej. Øget stigning øger ofte luftstrømmen og motorbelastningen inden for det tilsigtede driftsområde, men forholdet afhænger af ventilatoren og systemets egenskaber.
Ud over det passende område kan ekstra pitch øge energiforbruget overdrevent eller skubbe ventilatoren ud over de tilladte driftsbetingelser.
Ja. Inkonsekvente vinkler kan skabe ulige aerodynamiske belastninger og kan bidrage til vibrationer. Vibrationer kan dog også skyldes ubalance, skader, løse fastgørelsesanordninger, tilpasningsproblemer eller strukturelle problemer.
Undersøg hele samlingen i stedet for at antage, at pitch er den eneste årsag.
Nej. Bladvinklen må aldrig justeres, mens ventilatoren kører. Stop udstyret, isoler alle relevante energikilder, anvend lockout/tagout, og bekræft en sikker tilstand, før arbejdet påbegyndes.
Kun uddannet, autoriseret personale bør udføre justeringen i henhold til producentens procedure.
Køletårnets blæserbladsvinkel spiller en vigtig rolle i luftstrøm, motorbelastning, energiforbrug og varmeafvisningsevne. En passende indstilling hjælper ventilatoren med at opfylde tårnets kølebehov uden unødvendigt effektbehov eller overdreven mekanisk belastning.
Nøglen er at måle nøjagtigt, følge producentens specifikationer, kun justere kompatibelt udstyr og verificere resultaterne under kontrollerede driftsforhold. Forøgelse af bladhældningen uden at tage hensyn til motorbelastning og systemydelse kan skabe flere problemer, end det løser.
