Vinkelindstillingen for køletårnets blæserblad er en af de vigtigste faktorer, der påvirker det industrielle køletårns ydeevne. Den korrekte vingevinkel bestemmer, hvor effektivt en ventilator bevæger luft gennem køletårnet, påvirker luftstrømmens fordeling og påvirker motorens strømforbrug. Uanset om det drejer sig om et crossflow-køletårn, et modstrømskøletårn eller et stort industrielt kølesystem, er korrekt justering af blæserbladsstigningen afgørende for at opnå stabil og effektiv drift.
En forkert justeret blæserbladsvinkel kan føre til utilstrækkelig luftstrøm, for høj motorstrøm, øget vibration, unormal støj og unødvendigt energiforbrug. I nogle tilfælde kan selv en lille forskel i vingestigning forårsage ujævn aerodynamisk belastning på tværs af ventilatorenheden.
For køletårnsoperatører, vedligeholdelsesingeniører og udstyrskøbere hjælper forståelsen af køletårnets blæserbladsvinkelindstilling med at forbedre driftseffektiviteten og undgå unødvendige vedligeholdelsesomkostninger.
Denne tekniske guide forklarer hvordan Vinklerne til køletårnets blæserblade virker, hvilke faktorer der påvirker den korrekte indstilling, hvordan man måler og justerer vingestigningen, og hvordan man identificerer almindelige installationsproblemer.

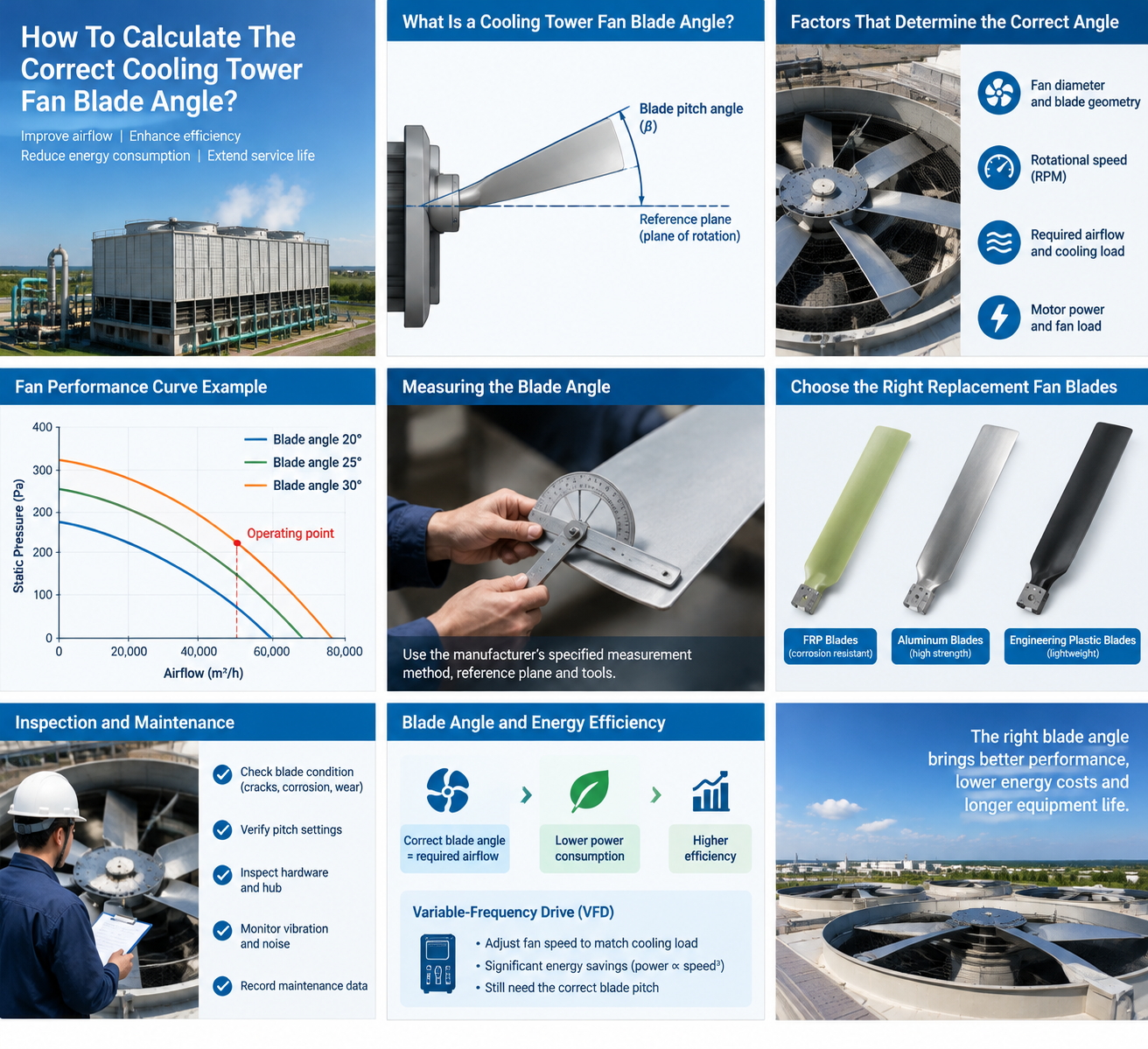

Vinkelindstillingen for køletårnets blæserblad refererer til justering af stigningen på hver blæservinge for at opnå den nødvendige aerodynamiske ydeevne.
Bladvinklen bestemmer, hvordan ventilatoren interagerer med den omgivende luft, når den roterer. En korrekt valgt vinkel hjælper ventilatoren med at generere tilstrækkelig luftstrøm, mens motoren holdes inden for dens tilladte driftsgrænser.
Ventilatorbladsstigning beskriver hældningen af en vinge i forhold til et defineret referenceplan, normalt rotationsplanet eller et andet producentspecificeret datum.
Pitch-vinklen påvirker:
Luftstrømsvolumen.
Ventilator statisk tryk.
Ventilator aerodynamisk belastning.
Motorens strømforbrug.
Ventilatorens driftsstabilitet.
Samlet køletårns ydeevne.
Forskellige ventilatordesigns kan bruge forskellige referencepositioner og målekonventioner. Teknikere bør derfor altid følge producentens specificerede metode, når de skal måle vingestigningen.
Udtrykkene klingestigning og klingeinstallationsvinkel bruges nogle gange i flæng i køletårnsvedligeholdelse.
Den faktiske måling afhænger dog af referenceplanet, bladgeometrien og måleplaceringen.
For nøjagtige resultater skal alle klinger måles ved hjælp af den samme referencemetode og på tilsvarende positioner langs klingen.
Et køletårn fjerner varme fra cirkulerende vand gennem kontakt mellem vand og luft i bevægelse.
Ventilatoren giver den luftstrøm, der kræves til denne varme- og masseoverførselsproces. Hvis vinklen er forkert, kan ventilatoren muligvis ikke levere den luftstrøm, der kræves af køletårnets design.
Korrekt klingevinkelindstilling hjælper med at opretholde balancen mellem luftstrøm, trykkrav, motorkapacitet og køleydelse.
Bladstigningen påvirker direkte de aerodynamiske egenskaber for en køletårnsventilator.
Ændring af vinklen kan påvirke mængden af luft, der flyttes af ventilatoren, og den kraft, der kræves for at drive den.
Bladvinklen påvirker den aerodynamiske kraft, der genereres af hver roterende klinge.
Forøgelse af stigningen kan øge luftstrømmen inden for ventilatorens tilladte driftsområde. Forholdet er dog ikke ubegrænset eller nødvendigvis lineært.
Hvis vinklen er for lille, kan ventilatoren muligvis ikke levere tilstrækkelig luftstrøm. Hvis den er for stor, kan ventilatoren opleve overdreven aerodynamisk belastning.
Ventilatorens strømforbrug er tæt forbundet med luftstrøm, tryk, ventilatoreffektivitet og driftsforhold.
En for stor vingevinkel kan øge den aerodynamiske belastning på ventilatoren, hvilket forårsager højere motorstrøm og strømforbrug.
Motorstrøm giver nyttige oplysninger om ventilatorens driftsbelastning.
Efter at have ændret vinklen, bør teknikere kontrollere motorstrømmen under stabile driftsforhold og sammenligne den med motorens typeskilt og fabrikantens krav.
Motoren må ikke betjenes ud over dens tilladte elektriske og termiske grænser.
Luftstrøm er en vigtig faktor i køletårnets varmeafvisning.
Når ventilatoren leverer utilstrækkelig luftstrøm, kan køletårnet kæmpe for at opnå den nødvendige koldtvandstemperatur, især i perioder med høj termisk belastning.
Vandtemperaturen afhænger dog også af våd-bulb-temperatur, vandgennemstrømningshastighed, varmebelastning, Fyld tilstand og vandfordeling.
Derfor bør justering af bladvinklen evalueres som en del af det komplette køletårns-operativsystem.
Ujævne vinkler kan skabe forskellige aerodynamiske kræfter mellem individuelle vinger.
Dette kan bidrage til ustabil ventilatordrift, ujævn luftstrøm og vibrationer.
Alle klinger bør justeres konsekvent i henhold til den specificerede stigningsvinkel og installationstolerancer.
Der er ikke en enkelt vingevinkel, der passer til enhver køletårnsventilator.
Den korrekte vinkel afhænger af blæserdiameteren, bladprofilen, rotationshastigheden, luftstrømsbehovet, statisk tryk, motorkraft og navdesign.
Køletårnsventilatorer med stor diameter er designet til at flytte betydelige mængder luft ved relativt lave omdrejningshastigheder.
Deres bladgeometri og stigningskrav kan afvige væsentligt fra mindre blæsere.
Blæserhastigheden påvirker luftstrøm, tryk og strømforbrug.
For en given ventilator, der opererer inden for et sammenligneligt aerodynamisk område, angiver ventilatoraffinitetslovene:
Luftstrømmen er omtrent proportional med rotationshastigheden.
Trykket er omtrent proportionalt med kvadratet af rotationshastigheden.
Effekten er omtrent proportional med terningen af rotationshastigheden.
Disse forhold er nyttige til foreløbig ingeniøranalyse, men den faktiske ydeevne afhænger af systemets modstand og ventilatorens driftsforhold.
Forskellige vingeprofiler genererer forskellige aerodynamiske kræfter ved den samme nominelle stigningsvinkel.
Almindelige materialer til køletårnsventilatorblade inkluderer:
FRP (fiberforstærket plast).
Aluminiumslegering.
Engineering kompositmaterialer.
FRP blæserblade er meget udbredt på grund af deres korrosionsbestandighed, relativt lave vægt og designfleksibilitet.
Blade af aluminiumslegering tilbyder forskellige strukturelle og fremstillingsmæssige egenskaber og kan vælges til specifikke driftskrav.
Den nødvendige luftstrøm afhænger af køletårnets termiske design.
Et industrielt køletårn, der opererer under en høj varmebelastning, kan kræve en anden ventilatorkonfiguration end et mindre kommercielt HVAC køletårn.
Ventilatorbladsvinklen bør vælges i henhold til designkravene til luftstrøm og tryk i stedet for blot at justeres for at maksimere luftstrømmen.
Nøjagtig måling er afgørende, før du foretager nogen justering af bladets hældning.
Inkonsekvente målemetoder kan resultere i forskellige aflæsninger, selv når de faktiske bladpositioner er ens.
Fælles værktøjer omfatter:
Digital vinkelmåler.
Mekanisk hældningsmåler.
vaterpas.
Målebånd.
Producentens skabelon til klingestigning.
Inspektionsjournaler.
Egnet personlige værnemidler.
Måleinstrumentet skal være egnet til bladets geometri og holdes i god stand.
Før inspektion skal ventilatoren standses og den elektriske strømforsyning isoleres.
Anvend de relevante lockout- og tagout-procedurer. Bekræft, at blæseren ikke kan genstarte automatisk.
Forsøg aldrig at måle eller justere blæserbladsvinklerne, mens blæseren kører.
Bestem det nøjagtige referenceplan og målested specificeret af producenten.
Nogle ventilatordesign kræver stigningsmåling i en specifik radial afstand fra navet.
Brug af en inkonsekvent måleposition kan give unøjagtige resultater.
Placer vinkelmåleren på den specificerede måleposition.
Registrer stigningsvinklen for hvert blad individuelt.
For eksempel skal en ventilator med seks vinger have seks tilsvarende måleposter.
Sammenlign de optagne vinkler med producentens anbefalede indstilling.
Kontroller, om de enkelte vinger har forskellige stigningsvinkler, eller om hele ventilatorenheden er uden for det specificerede område.
Hold et register over de originale vinkler, justeringsværdier og endelige mål.
Disse oplysninger er nyttige til fremtidig vedligeholdelse og fejlfinding.
Korrekt justering kræver en konsekvent procedure og opmærksomhed på mekanisk sikkerhed.
Den følgende proces giver en generel reference. Faktiske justeringsprocedurer skal følge ventilatorproducentens instruktioner.
Før du ændrer vinklen, skal du inspicere hele ventilatorenheden.
Kontroller følgende komponenter:
Ventilatorblade.
Fan hub.
Klingemonteringsbeslag.
Forbindelsesbolte.
Hubforbindelser.
Drivaksel.
Gearkasse .
Understøttende struktur.
Beskadigede eller deformerede klinger skal repareres eller udskiftes før stigningsjustering.
Mål og noter den oprindelige stigningsvinkel for hvert blad.
Dette skaber en reference til sammenligning af justeringsresultaterne.
Det hjælper også teknikere med at identificere, om problemet er forårsaget af inkonsekvent klingeinstallation eller en uegnet samlet pitch-indstilling.
Følg producentens instruktioner for at frigøre klingemonteringsmekanismen.
Fjern ikke monteringsboltene helt, medmindre proceduren specifikt kræver det.
Støt bladet ordentligt under justeringen for at forhindre utilsigtet bevægelse eller beskadigelse.
Brug en passende vinkelmåler eller producentleveret indstillingsværktøj til at justere klingen.
Sørg for, at hver klinge er placeret i den ønskede vinkel.
Alle klinger skal justeres til den specificerede stigning inden for producentens tilladte tolerance.
Ujævne stigningsvinkler kan give forskellige aerodynamiske belastninger og reducere driftsstabiliteten.
Efter justering spændes alle monteringsbolte i henhold til de specificerede momentkrav.
Brug den korrekte fastgørelsesrækkefølge og passende værktøj.
Forkert tilspænding af bolte kan forårsage knivbevægelser, løse forbindelser eller mekanisk skade under drift.
Drej kun ventilatoren manuelt, når udstyret er sikkert isoleret, og producentens procedure tillader det.
Kontroller, at der er tilstrækkelig afstand mellem knivene og blæsercylinderen eller stakken.
Ingen klinge må komme i kontakt med den omgivende struktur.
Efter at have gennemført alle mekaniske inspektioner, fjernes værktøj og personale fra ventilatorområdet.
Gendan udstyret i henhold til den godkendte idriftsættelsesprocedure.
Overvåg følgende driftsparametre:
Motorstrøm.
Ventilatorens rotationshastighed.
Vibrationsniveauer.
Unormal støj.
Luftstrømsforhold.
Kølevandstemperatur.
Hvis der opstår unormale forhold, skal du lukke udstyret ned og undersøge årsagen.
En for stor vingevinkel er en almindelig årsag til overbelastning af ventilatoren.
Selvom en forøgelse af tonehøjden i første omgang ser ud til at forbedre luftstrømmen, kan det også øge den aerodynamiske modstand og motorbelastning.
En større vingevinkel kan øge det aerodynamiske drejningsmoment, der kræves for at rotere blæseren.
Dette kan få motorstrømmen til at overskride det tilladte driftsområde.
Når ventilatoren kører under overdreven aerodynamisk belastning, kan den forbruge mere elektrisk energi uden at levere en proportional forbedring af køleydelsen.
For store aerodynamiske kræfter kan øge belastningen på bladene, navet, akslen, gearkassen og den bærende struktur.
En uegnet vingevinkel kan flytte ventilatoren væk fra dens tilsigtede driftsområde og bidrage til ustabil drift.
En for lille vingevinkel kan reducere ventilatorens evne til at flytte den nødvendige luftmængde.
Reduceret luftgennemstrømning.
Lavere køletårns varmeafvisningskapacitet.
Højere koldtvandstemperaturer under sammenlignelige forhold.
Utilstrækkelig afkøling under højsommerbehov.
Reduceret overordnet systemydelse.
Øget vingestigning kan hjælpe, når ventilatoren kører under den tilsigtede aerodynamiske kapacitet, og der er tilstrækkelig motorkraft til rådighed.
Men lav køleydelse kan også skyldes tilstoppet Fyldmateriale , dårlig vandfordeling, forkert vandflow eller ugunstige omgivende forhold.
Teknikere bør diagnosticere hele køletårnssystemet, før de foretager justeringer.
Vinkelindstilling og blæserbalancering hænger sammen, men repræsenterer to forskellige tekniske krav.
Bladvinkelindstillingen fokuserer på den aerodynamiske position af hver klinge.
Dens primære formål er at opnå den nødvendige luftstrøm og blæserbelastning.
Ventilatorbalancering fokuserer på massefordelingen af den roterende enhed.
Dens formål er at reducere overdreven vibration forårsaget af ujævn roterende massefordeling.
En ventilator kan have ensartede vinkler, men stadig være mekanisk ubalanceret på grund af vægtforskelle.
På samme måde kan en mekanisk afbalanceret blæser have forkert bladstigning og ikke levere den nødvendige luftstrøm.
For pålidelig drift bør begge forhold kontrolleres under installation og vedligeholdelse.
Energieffektivitet bør tages i betragtning ved valg og justering af køletårnets blæserbladsvinkler.
Målet er ikke blot at maksimere luftstrømmen, men at opnå den nødvendige køleydelse med et rimeligt strømforbrug.
Ventilatoren skal give tilstrækkelig luftstrøm til køletårnets designvarmebelastning.
En overdimensioneret eller forkert justeret ventilator kan forbruge unødvendig energi.
Mål motorstrømmen efter enhver stigningsjustering.
Sammenlign resultaterne med oplysningerne på motorens typeskilt og driftsgrænser.
Et variabelt frekvensdrev (VFD) kan justere ventilatorens rotationshastighed i overensstemmelse med kølebehovet.
For systemer, der opererer under skiftende belastninger, kan hastighedsstyring give betydelige energibesparende muligheder.
Korrekt vingestigning etablerer den passende ventilator aerodynamiske konfiguration.
En VFD giver derefter driftsfleksibilitet ved at justere blæserhastigheden, efterhånden som kølebehovet ændrer sig.
Begge skal designes og konfigureres i henhold til ventilatorproducentens anbefalinger.
Snavs og akkumulerede aflejringer kan påvirke bladets overflader og luftstrømskarakteristika.
Regelmæssig rengøring hjælper med at opretholde ensartet aerodynamisk ydeevne.
Selv når det korrekte værktøj er tilgængeligt, kan forkert justering føre til driftsproblemer.
Dette skyldes normalt inkonsekvente måle- eller installationsprocedurer.
Løsning: Mål alle knive i samme radiale position og referenceplan.
Brug af forskellige referenceoverflader kan resultere i unøjagtige tonehøjdeaflæsninger.
Løsning: Følg producentens specificerede målemetode.
Utilstrækkelig tilspænding kan tillade klingebevægelse under drift.
Løsning: Brug de specificerede drejningsmomentværdier, og inspicér alle forbindelser, før ventilatoren genstartes.
Dette kan indikere, at den valgte tonehøjde er for stor, eller at der er et andet mekanisk eller elektrisk problem.
Løsning: Stop blæseren, når driftsgrænserne er overskredet, og undersøg årsagen før yderligere drift.
Ulige knivvinkler, beskadigede knive, løse fastgørelseselementer og masseubalance kan alle bidrage til vibrationer.
Løsning: Inspicer klingens stigningskonsistens, monteringsbetingelser og den komplette roterende enhed.
At vælge en pålidelig producent af køletårnsventilatorblade er vigtigt for nye køletårnsprojekter og udskiftningsapplikationer.
En professionel producent bør forstå ventilatorens aerodynamiske ydeevne, bladgeometri, materialeegenskaber og installationskrav.
Se efter producenter med erfaring med at levere køletårnsventilatorblade til industrielle applikationer.
Relevant erfaring kan omfatte kraftværker, petrokemiske faciliteter, stålværker, produktionsanlæg og kommercielle HVAC systemer.
FRP og aluminiumslegering er almindelige materialer, der bruges til køletårnsventilatorblade.
Spørg producenten om materialespecifikationer, strukturel styrke, korrosionsbestandighed og miljømæssig egnethed.
Forskellige køletårne kan kræve forskellige blæserdiametre, bladlængder, stigningsvinkler, navkonfigurationer og rotationshastigheder.
En pålidelig leverandør bør være i stand til at evaluere tegninger, udstyrsspecifikationer og driftsforhold, før de anbefaler et passende produkt.
Vigtige kvalitetskontrolelementer omfatter:
Bladets dimensionsinspektion.
Vægt konsistens.
Materiale inspektion.
Måling af klingestigning.
Hub-kompatibilitet.
Samling inspektion.
Balanceverifikation, hvor det er angivet.
En komplet inspektionsproces hjælper med at sikre, at udskiftningsventilatorbladene er kompatible med det originale køletårnssystem.
Forskellige industrielle applikationer har forskellige luftstrømskrav og driftsbetingelser.
Kraftværks køletårne fungerer ofte kontinuerligt under betydelige termiske belastninger.
Korrekt blæserbladstigning hjælper med at opretholde den luftstrøm, der er nødvendig for pålidelig varmeafvisning.
Kemiske faciliteter kan fungere i korrosive og krævende miljøer.
Valg af bladmateriale, strukturel integritet og nøjagtig installation er vigtige for langsigtet pålidelighed.
Stålværker kræver stabil køleydelse til forskellige produktionsprocesser.
Korrekt indstilling af blæserbladsvinkel hjælper med at opretholde den nødvendige luftstrøm, samtidig med at man undgår overdreven motorbelastning.
HVAC køletårne fungerer ofte under skiftende sæsonbestemte belastninger.
Kombination af passende bladstigning med VFD-hastighedskontrol kan hjælpe med at forbedre betjeningsfleksibiliteten og energieffektiviteten.
Der er ingen universel standardvinkel for alle køletårnsventilatorblade.
Den korrekte indstilling afhænger af ventilatormodellen, vingeprofilen, diameteren, hastigheden og designets driftsforhold. Følg altid producentens specifikationer.
Forøgelse af vinklen kan øge luftstrømmen inden for ventilatorens tilladte driftsområde.
Det kan dog også øge motorbelastningen og energiforbruget. Kontroller motorstrøm og ventilatordriftsgrænser, før du foretager nogen justering.
Bladets hældning skal kontrolleres under den første installation, rutinemæssig vedligeholdelse, når det er nødvendigt, efter udskiftning af knive og efter relevante mekaniske reparationer.
Inspektionsfrekvensen bør følge producentens anbefalinger og udstyrs driftsbetingelser.
Ja. Ulige klingestigning kan skabe ujævn aerodynamisk belastning og bidrage til vibrationer.
Vibrationer kan dog også skyldes masseubalance, lejeskade, akselforskydning eller løse mekaniske forbindelser.
Forskellige ventilatormodeller kan kræve forskellige tonehøjdeindstillinger.
Imidlertid har blade inden for den samme blæsersamling generelt brug for ensartede stigningsindstillinger i henhold til producentens designkrav.
Mange FRP køletårnsventilatordesigns bruger justerbare vingemonteringssystemer.
Justerbarheden afhænger dog af navdesignet og produktkonfigurationen. Følg producentens installationsvejledning og undgå at ændre klingestrukturen.
Vinkelindstilling af køletårnets blæserblad er en vigtig del af opnåelse af pålidelig luftstrøm, effektiv drift og langsigtet udstyrsydelse.
Den korrekte vingestigning afhænger af flere faktorer, herunder ventilatordiameter, vingeprofil, rotationshastighed, motorkapacitet og køletårnsdesignkrav.
Ved at bruge nøjagtige måleinstrumenter, følge producentens specifikationer, opretholde ensartede vinkler og kontrollere motorstrøm og vibration efter justering, kan industrielle operatører reducere driftsrisici og forbedre køletårnets ydeevne.
For udskiftning og tilpassede køletårnsventilatorprojekter er det lige så vigtigt at arbejde med en erfaren producent. Højkvalitets FRP eller aluminium blæserblade, nøjagtige produktionsdimensioner, kompatible navsamlinger og pålidelige kvalitetsinspektioner bidrager alle til bedre blæserydelse.
I sidste ende handler den korrekte indstilling af køletårnets blæserbladsvinkel ikke blot om at øge luftstrømmen. Det handler om at opnå den rette balance mellem kølekapacitet, energiforbrug, mekanisk pålidelighed og langsigtet driftseffektivitet.
