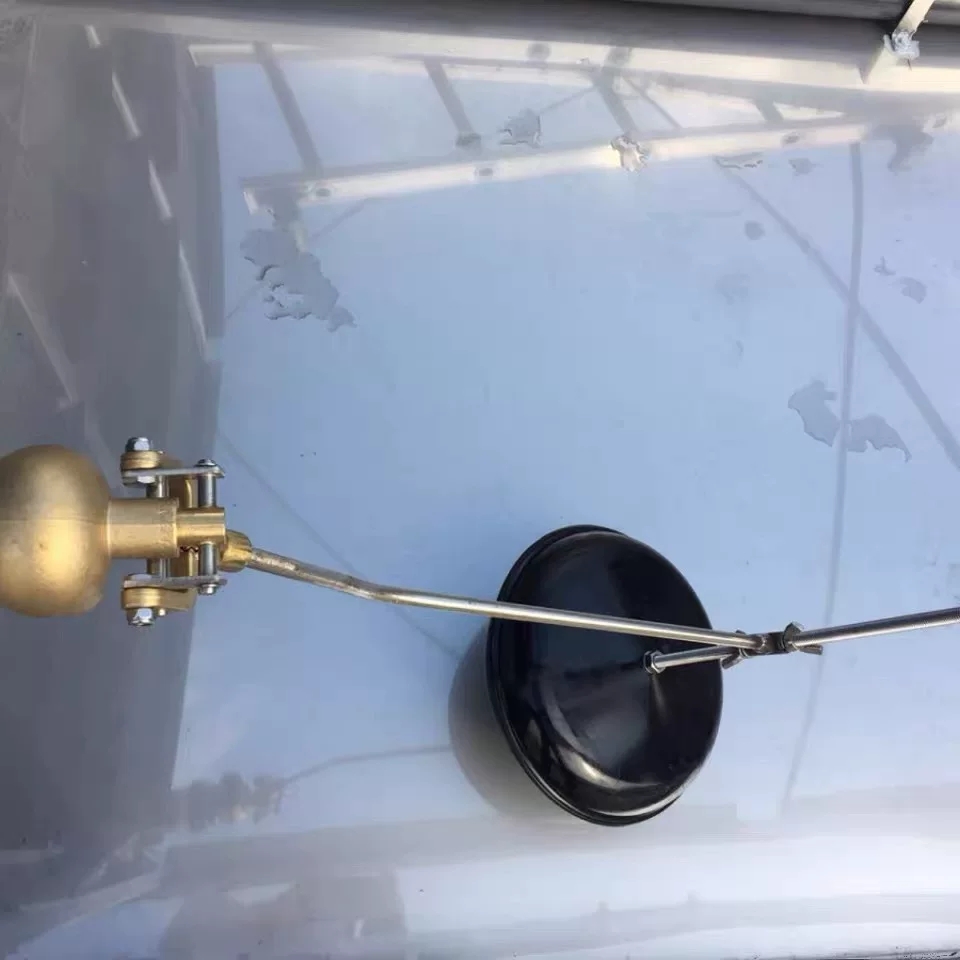

Plovákový ventil chladicí věže je komponenta mechanického řízení hladiny vody navržená k automatické regulaci doplňovací vody v nádržích chladicích věží. Plovákový ventil přímo reaguje na změny hladiny vody v nádrži a otevírá a zavírá přívod doplňovací vody, aniž by vyžadoval elektrický řídicí signál.
Tento ventil pro doplňovací vodu chladicí věže se vyznačuje odolným mosazným tělem ventilu, kovovým spojením odolným proti korozi a plovoucí koulí. Když je voda spotřebována odpařováním, odkalováním nebo jinými provozními ztrátami, hladina nádrže klesá a plovák se pohybuje dolů. Tento pohyb otevře ventil a umožní čerstvé doplňovací vodě vstoupit do nádrže. Jakmile se obnoví požadovaná hladina vody, plovák se zvedne a ventil se uzavře.
Díky jednoduchému mechanickému provedení je tento plovákový ventil s nádrží chladicí věže vhodný pro chladicí věže HVAC, chladicí systémy průmyslových procesů, komerční budovy, továrny a další aplikace chlazení odpařováním.
CoolingTowerPart.com dodává náhradní součásti chladicí věže a může poskytnout kompatibilní sestavy plovákových ventilů podle rozměrů ventilu, velikosti připojení, provozního tlaku, konfigurace plováku a požadavků aplikace.
| produktu | Plovákový ventil chladicí věže |
|---|---|
| Hlavní funkce | Automatická kontrola make-up vody |
| Instalace | Umyvadlo chladicí věže / systém doplňovací vody |
| Princip fungování | Mechanický plovák |
| Tělo ventilu | Mosaz |
| Plovoucí rameno | Kovová / nerezová konstrukce |
| Plovák | Plast nebo technický polymer |
| Typ ovládání | Automatická mechanická |
| Požadavek na napájení | Žádná elektrická energie pro základní provoz |
| Aplikace | HVAC, průmyslové, komerční, procesní chlazení |
| Náhradní použití | Náhradní díl chladicí věže |
Skutečné materiály, rozměry, velikosti připojení, jmenovité tlaky a konfigurace by měly být potvrzeny pro konkrétní aplikaci.
Plovákový ventil chladicí věže je mechanický ventil používaný k udržení správné hladiny vody v nádrži chladicí věže.
Chladicí věže během normálního provozu neustále ztrácí vodu. Odpařování je primárním zdrojem ztrát vody, zatímco odkalování a unášení může také přispět k celkové spotřebě vody. Kvůli těmto ztrátám potřebuje chladicí věž systém doplňovací vody pro doplňování nádrže.
Plovákový ventil provádí tento úkol automaticky.
Plováková koule je připojena k ventilu přes rameno a mechanické propojení. Jak se mění hladina vody v nádrži, plovák se podle toho pohybuje. Tento pohyb řídí otevírání a zavírání ventilu.
Na rozdíl od elektronických systémů kontroly hladiny používá konvenční mechanický plovákový ventil k regulaci přívodu vody spíše vztlak a mechanický pohyb než elektronický senzor.
Princip činnosti plovákového ventilu doplňovací vody chladicí věže je jednoduchý.
Při běžném provozu se voda z chladicí věže ztrácí. Jak hladina vody v nádrži klesá, plováková koule se pohybuje dolů.
Pohyb plováku dolů je přenášen přes kovové rameno plováku a táhlo.
Propojení aktivuje ventilový mechanismus, který umožňuje čerstvé vodě proudit do nádrže chladicí věže.
Jak voda s přídavkem vstupuje do nádrže, hladina vody se postupně zvyšuje a zvedá plovák.
Když voda dosáhne přednastavené provozní úrovně, plovák se přesune do horní polohy a ventil se uzavře.
Proces se automaticky opakuje vždy, když hladina vody v nádrži klesne pod požadovaný provozní bod.
Typická sestava plovákového ventilu chladicí věže se skládá z několika vzájemně propojených součástí.
V mosazném těle ventilu je uložen vnitřní mechanismus ventilu a zajišťuje spojení mezi přívodem doplňovací vody a nádrží chladicí věže.
Mosaz je běžně vybírána pro vodní ventily kvůli své kombinaci mechanické pevnosti, obrobitelnosti a odolnosti proti korozi.
Plováková koule zajišťuje vztlak potřebný k ovládání ventilu.
Jeho poloha se mění s hladinou vody, což umožňuje ventilu automaticky reagovat na změny objemu vody v nádrži.
Rameno plováku spojuje kouli plováku s mechanismem ventilu. Přenáší pohyb plováku na ventil.
Sestava táhla převádí pohyb plováku na pohyb ventilu. Pro spolehlivý provoz je důležité správné vyrovnání a seřízení.
Ventil je připojen k potrubí doplňovací vody chladicí věže pomocí vhodného závitového nebo jiného specifikovaného připojení.
Ventil automaticky reaguje na změny hladiny vody v nádrži, což snižuje potřebu obsluhy ručně ovládat přívod doplňovací vody.
Konvenční plovákový ventil nevyžaduje samostatný elektrický signál pro základní otevírání a zavírání.
Mosazné tělo ventilu poskytuje dobrou mechanickou odolnost a odolnost vůči vlhkému prostředí, které se běžně vyskytuje v okolí chladicích věží.
Rameno plováku a související kovové součásti mohou být vyrobeny z materiálů odolných proti korozi pro dlouhodobý provoz ve vlhkém prostředí.
Mechanická struktura je relativně jednoduchá, takže kontrola, seřízení a výměna jsou jednoduché.
V závislosti na konstrukci ventilu lze plovákové rameno a táhlo nastavit tak, aby bylo dosaženo požadované provozní úrovně nádrže.
Udržování správné hladiny vody v nádrži je zásadní pro spolehlivý provoz chladicí věže.
Pokud hladina vody klesne příliš nízko, chladicí věž nemusí udržovat požadovanou zásobu vody. Nízká hladina vody může také způsobit problémy souvisejícím zařízením s oběhovou vodou.
Pokud je hladina v nádržce příliš vysoká, může systém spotřebovávat zbytečnou doplňovací vodu a může dojít k přetečení.
Správně zvolený a nastavený regulační ventil hladiny vody v chladicí věži pomáhá udržovat vhodnou rovnováhu.
Stabilní hladina vody v nádrži chladicí věže
Automatické doplňování make-upu-vody
Snížené ruční zásahy
Lepší hospodaření s vodou
Jednoduché mechanické ovládání
Snadná kontrola a údržba
Spolehlivý provoz za normálních podmínek chladicí věže
Plovákový ventil je jednou součástí kompletního systému vodního hospodářství chladicí věže.
Typický systém může zahrnovat:
Umyvadlo chladicí věže
Make-up potrubí
Plovákový ventil
Čerpadlo na oběhovou vodu
Odkalovací ventil
Přepadové připojení
Odtokové připojení
Zařízení na úpravu vody
Komponenty pro kontrolu hladiny vody
Ventil doplňovací vody chladicí věže specificky reguluje přívod vody na základě hladiny nádrže.
V pokročilejších instalacích může být mechanický plovákový ventil doplněn nebo nahrazen elektronickými snímači hladiny, solenoidovými ventily, modulačními ventily nebo automatizovanými systémy vodního hospodářství.
Plovákový ventil chladicí věže lze použít v mnoha aplikacích chlazení odpařováním.
Továrny a zpracovatelské závody často provozují chladicí věže po delší dobu. Automatická kontrola make-up vody pomáhá udržovat požadovanou hladinu vody v umyvadle.
Komerční systémy HVAC využívají chladicí věže k odvádění tepla ze systémů chlazené vody nebo kondenzátorové vody. Plovákový ventil může udržovat vhodnou zásobu vody v nádrži.
Výrobní procesy mohou záviset na stabilní cirkulaci chladicí vody. Spolehlivé ovládání make-up vody pomáhá podporovat nepřetržitý provoz.
Hotely, kancelářské budovy, nákupní centra, nemocnice a další zařízení mohou využívat chladicí věže jako součást svých centrálních chladicích systémů.
Náhradní plovákový ventil chladicí věže lze nainstalovat, když se stávající ventil opotřebuje, poškodí, zkoroduje nebo se obtížně seřizuje.
Konvenční mechanický plovákový ventil funguje prostřednictvím vztlaku a mechanického pohybu. Díky tomu je užitečný v aplikacích, kde je preferováno jednoduché řešení kontroly hladiny vody.
Princip fungování je přímočarý. Personál údržby může vizuálně zkontrolovat plovák, rameno, táhlo a ventil.
Po správné instalaci a nastavení ventil automaticky reaguje na měnící se hladiny vody v nádrži.
Sestava plováku a ventilu může být instalována v relativně malé oblasti nádrže chladicí věže a přípojky doplňovací vody.
Pro standardní aplikace může mechanický plovákový ventil zajistit automatickou regulaci hladiny vody bez složitosti plně elektronického řídicího systému.
Pro spolehlivý výkon je nezbytná správná instalace.
Před instalací zkontrolujte vstupní připojení ventilu a ujistěte se, že odpovídá potrubí doplňovací vody.
Ventil musí být vhodný pro dostupný tlak přívodu vody. Nadměrný tlak může ovlivnit činnost ventilu a výkon těsnění.
Plovák musí mít dostatečný prostor, aby se mohl volně pohybovat.
Nemělo by zasahovat do:
Stěny pánve
Trubky
Strukturální členy
Komponenty rozvodu vody
Ostatní vnitřní části chladicí věže
Nastavte polohu plováku podle požadované provozní hladiny vody.
Po instalaci postupně zavádějte vodou a zkontrolujte těsnost všech spojů a tělesa ventilu.
Nechte hladinu vody v nádržce změnit a ověřte, zda se ventil otevírá a zavírá na požadované úrovni.
Přesný způsob nastavení závisí na konstrukci ventilu, ale základní proces je podobný.
Zkontrolujte plovák a spojení.
Ujistěte se, že se plovák volně pohybuje.
Zkontrolujte připojení ventilu a přívod vody.
Nastavte plovákové rameno nebo táhlo podle potřeby.
Odličovací vodu zavádějte postupně.
Sledujte bod otevření ventilu.
Nechte hladinu umyvadla stoupnout.
Zkontrolujte uzavírací bod ventilu.
V případě potřeby proveďte jemné úpravy.
Potvrďte stabilní provoz.
Cílová hladina vody by měla vycházet spíše z provozních požadavků výrobce chladicí věže než z libovolného nastavení.
Dokonce i jednoduchý mechanický ventil může časem způsobit problémy
.
Ventil, který zůstane otevřený, může do umyvadla průběžně doplňovat vodu.
Mezi možné příčiny patří:
Nečistoty ve ventilu
Poškozené sedlo ventilu
Opotřebené těsnicí součásti
Nesprávné nastavení
Omezený pohyb plováku
Mechanické poškození
Pokud se ventil neotevře, když hladina v nádržce klesne, voda nemůže normálně vniknout.
Mezi možné příčiny patří:
Poškozený spoj
Obstrukce plováku
Vnitřní zablokování ventilu
Nesprávné nastavení plováku
Nedostatečný tlak vody
Únik vody poté, co se má ventil zavřít, může znamenat:
Opotřebované sedlo ventilu
Poškozené těsnění
Cizí částice
Nesprávná instalace
Nadměrný provozní tlak
Rameno plováku může být ohnuté, zkorodované, ucpané nebo nesprávně nastavené.
To může způsobit nestabilní kontrolu hladiny vody.
Rutinní kontrola pomáhá udržovat spolehlivou kontrolu hladiny vody.
Zkontrolujte plovák na:
Trhliny
Deformace
Fyzické poškození
Vnikání vody
Nadměrné poškození povrchu
Poškozený plovák může ztratit vztlak a ventil nebude správně fungovat.
Zkontrolujte ohyb, korozi, uvolněnost nebo interferenci s okolními součástmi.
Hledejte netěsnosti, korozi, zablokování a abnormální chování při otevírání nebo zavírání.
Porovnejte skutečnou provozní úroveň s požadovaným provozním rozsahem chladicí věže.
Pokud kvalita vody umožňuje, aby se do systému doplňovací vody dostaly usazeniny nebo nečistoty, pravidelné čištění může pomoci zabránit ucpání ventilu.
K řízení doplňovací vody chladicí věže lze použít mechanické i elektronické systémy.
| Funkce | Mechanický plovákový ventil | Elektronické ovládání hladiny |
|---|---|---|
| Způsob ovládání | Plovák a mechanické spojení | Senzor a ovladač |
| Elektrická energie | Obvykle není vyžadováno | Požadovaný |
| Design | Jednoduchý | Složitější |
| Instalace | Relativně jednoduché | Vyžaduje elektrickou/řídicí instalaci |
| Údržba | Mechanická kontrola | Kontrola elektro a senzorů |
| Nastavení | Plovák/vazba | Elektronické nastavení |
| Typická aplikace | Standardní kontrola hladiny vody | Pokročilé automatizované systémy |
Mechanický plovákový ventil je vhodný zejména tam, kde je důležitá jednoduchost a snadná údržba.
Výběr správného ventilu vyžaduje více než jen přizpůsobení vnějšímu vzhledu.
Zvažte následující specifikace.
Připojení ventilu by mělo odpovídat potrubí doplňovací vody.
Ventil by měl poskytovat dostatečný průtok doplňovací vody, aby kompenzoval očekávané ztráty vody chladicí věží.
Ověřte, zda je ventil vhodný pro tlak přívodu doplňovací vody.
Plovák potřebuje dostatečný vztlak k ovládání ventilu při požadovaném tlaku.
Materiály ventilů a spojek by měly být vhodné pro kvalitu vody v místě a podmínky prostředí.
Zkontrolujte orientaci, délku ramene, plovoucí polohu a dostupný instalační prostor.
Plovákové uspořádání by mělo umožnit otevření a zavření ventilu na požadované úrovni nádrže.
Plovákový ventil může vyžadovat výměnu, pokud již nemůže poskytovat spolehlivou kontrolu hladiny vody.
Mezi typické indikátory výměny patří:
Trvalý únik vody
Ventil se nedaří zavřít
Ventil se neotevře
Poškozený plovák
Ohnuté rameno plováku
Zkorodovaný spoj
Nadměrné mechanické opotřebení
Nestabilní hladina vody v nádrži
Při objednávání náhradního plovákového ventilu chladicí věže uveďte co nejvíce technických informací.
Mezi užitečné informace patří:
Stávající fotografie ventilů
Rozměry ventilu
Velikost připojení
Průměr plováku
Délka plovákového ramene
Tlak vody
Požadovaný průtok
Model chladicí věže
Identifikace stávající součásti
Tyto informace pomáhají určit, zda je náhradní součást vhodná.
CoolingTowerPart.com poskytuje náhradní díly chladicích věží pro průmyslové, komerční a chladicí systémy HVAC.
Náš sortiment komponentů chladicích věží zahrnuje:
Plovákové ventily chladicí věže
Ventily pro doplňování vody
Trysky chladicí věže
Chladicí věž se plní
Eliminátory úletu
Lopatky ventilátoru
Náboje ventilátorů
Hřídele ventilátorů
Snopy ventilátoru
klínové řemeny
Motory
Převodové redukce
Ložiska
Žaluzie
Jiné náhradní díly chladicí věže
Můžeme dodat kompatibilní komponenty podle výkresů, rozměrů, fotografií, vzorků nebo požadavků aplikace.
Systém doplňovací vody hraje důležitou roli v provozu chladicí věže. Nekvalitní nebo nesprávně dimenzovaný ventil může mít za následek únik, nestabilní hladinu vody, nadměrnou spotřebu vody nebo nedostatečný průtok doplňovací vody.
Správně zvolený ventil doplňovací vody chladicí věže by měl poskytovat:
Spolehlivé otevírání a zavírání
Stabilní regulace hladiny vody
Odolná konstrukce
Vhodná tlaková kapacita
Hladký pohyb plováku
Vhodná průtoková kapacita
Snadná údržba
Kompatibilita se stávajícím systémem chladicí věže
Správné dimenzování a instalace jsou proto nezbytné pro dlouhodobý výkon.
Plovákový ventil chladicí věže automaticky řídí tok přídavné vody do nádrže chladicí věže. Jeho účelem je udržovat požadovanou hladinu vody v nádrži.
Plovák stoupá a klesá s hladinou vody v nádrži. Když hladina vody klesne, plovák se posune dolů a otevře ventil. Když hladina vody stoupne, plovák se posune nahoru a uzavře ventil.
Konvenční mechanický plovákový ventil normálně nevyžaduje elektrickou energii. Funguje prostřednictvím plovákového vztlaku a mechanického spojení.
Těleso ventilu zobrazené v tomto typu sestavy je typicky mosazné. Přesný materiál by měl být potvrzen podle specifické specifikace produktu.
Univerzální interval výměny neexistuje. Životnost závisí na kvalitě vody, provozním tlaku, použití, korozi, údržbě a kvalitě komponent. Doporučuje se pravidelná kontrola.
Mezi možné příčiny patří úlomky, opotřebované součásti těsnění, poškozené sedlo ventilu, nadměrný tlak vody nebo nesprávné nastavení. Ventil by měl být zkontrolován před rozhodnutím, zda je nutná výměna.
Kompatibilní výměna může být možná, ale kompatibilita by měla být potvrzena pomocí rozměrů, velikosti připojení, jmenovitého tlaku, průtoku, konfigurace plováku a provozních požadavků.
Plovákový ventil je jedním typem ventilu doplňovací vody. Využívá plovákový mechanismus k automatickému řízení přitékající vody podle hladiny nádrže.
Plovákový ventil chladicí věže je jednoduché a efektivní řešení pro automatickou regulaci hladiny vody v nádrži chladicí věže. Jeho plovákový mechanismus reaguje přímo na změny hladiny vody, umožňuje vniknutí přídavné vody, když hladina umyvadla klesne, a zastaví přívod, když je obnovena požadovaná hladina.
Mosazné tělo ventilu, odolný plovák a mechanické propojení činí tento typ ventilu pro doplňovací vodu chladicí věže vhodným pro širokou škálu aplikací HVAC, komerčních, průmyslových a procesních chladicích aplikací.
U náhradních projektů vyžaduje výběr správného ventilu pozornost na velikost připojení, provozní tlak, kapacitu průtoku, rozměry plováku, konfiguraci instalace, chemické složení vody a požadovanou hladinu vody v nádrži.
