je Plovákový ventil chladicí věže BAC mechanická součást pro řízení hladiny vody navržená pro systémy doplňovací vody v nádržích chladicí věže. Automaticky reguluje přívod vstupní vody podle hladiny vody v nádrži chladicí věže, čímž pomáhá udržovat stabilní provozní hladinu během nepřetržitého provozu chladicí věže.
Sestava plovákového ventilu používá velkou plovákovou kouli, tělo ventilu a mechanické propojení . Protože odpařování a ztráta vody způsobí pokles hladiny v nádrži, plovák se posune dolů a otevře ventil. Čerstvá make-up voda pak vstupuje do nádrže. Když voda dosáhne přednastavené úrovně, plovák se zvedne a ventil se uzavře.
Tento jednoduchý mechanický provozní princip dělá z plovákového ventilu doplňovací vody chladicí věže důležitou součást pro udržení spolehlivého provozu chladicí věže bez nutnosti samostatného elektrického řídicího signálu.
CoolingTowerPart.com dodává náhradní díly chladicí věže kompatibilní s BAC a komponenty pro řízení hladiny vody pro průmyslové, komerční, HVAC a procesní chladicí aplikace. Plovákový ventil lze vybrat podle připojení ventilu, velikosti plováku, uspořádání instalace, provozního tlaku a požadované hladiny vody v nádrži.
Plovákový ventil chladicí věže je navržen pro spolehlivý provoz ve vlhkém a náročném prostředí chladicí věže.
Automatická regulace hladiny vody v nádrži chladicí věže
Mechanické provedení s plovákem
Velká plováková koule pro spolehlivou detekci hladiny
Odolná konstrukce ventilu
Součásti spojky odolné proti korozi
Nastavitelná provozní hladina vody
Jednoduchá instalace a údržba
Pro základní provoz není potřeba žádná elektrická energie
Vhodné pro nepřetržitý provoz chladicí věže
K dispozici jako náhradní součást pro kompatibilní systémy
Přesné materiály, rozměry, velikosti připojení a jmenovité tlaky by měly být před objednáním potvrzeny podle požadované aplikace chladicí věže.
Plovákový ventil chladicí věže je regulační ventil hladiny vody nainstalovaný v nádrži chladicí věže nebo v její blízkosti. Jeho primární funkcí je řídit průtok přídavné vody vstupující do nádrže.
Chladicí věže nepřetržitě ztrácejí vodu několika procesy, zejména odpařováním. Další voda se může ztratit také odkalováním a unášením. Chladicí věž proto potřebuje spolehlivý systém doplňovací vody, aby si udržela vhodnou provozní úroveň.
Plovákový ventil poskytuje jednoduché mechanické řešení.
Plovák je umístěn tak, aby jeho pohyb odpovídal změnám hladiny vody v nádrži. Plovák je připojen k ventilu pomocí mechanického ramene nebo táhla. Když hladina vody klesne, plovák spadne a způsobí otevření ventilu. Když hladina vody stoupne na přednastavenou úroveň, plovák se zvedne a uzavře ventil.
Tato automatická akce pomáhá předcházet jak příliš nízkým, tak zbytečně vysokým hladinám vody v nádrži.
Princip fungování je poměrně jednoduchý.
Během normálního provozu chladicí věže voda nepřetržitě cirkuluje systémem. Část vody se ztrácí odpařováním a dalšími procesy.
Jak hladina vody v nádržce klesá, plovák se pohybuje dolů.
Pohyb plováku je přenášen přes táhlo na mechanismus ventilu. Jakmile hladina vody dosáhne provozního bodu ventilu, ventil se začne otevírat.
Čerstvá přídavná voda protéká připojeným vodovodním potrubím a vstupuje do nádrže chladicí věže.
Jak voda s přídavkem vstupuje do nádrže, hladina vody se postupně zvyšuje a plovák stoupá.
Když voda dosáhne předem stanovené úrovně, plovák dosáhne své horní polohy a ventil se uzavře nebo výrazně omezí průtok vody.
Proces se automaticky opakuje, když se během provozu chladicí věže spotřebovává voda.
Udržování správné hladiny vody v nádrži je zásadní pro výkon chladicí věže.
Pokud je hladina vody příliš nízká, může dojít k několika problémům. Čerpadlo oběhové vody může mít nepříznivé provozní podmínky a systém nemusí udržovat požadovanou zásobu vody.
Pokud je hladina vody příliš vysoká, může se spotřebovat zbytečná doplňovací voda a umyvadlo může být náchylnější k přetečení.
Správně nastavený plovákový ventil chladicí věže pomáhá udržovat rovnováhu mezi spotřebou vody a dodávkou doplňkové vody.
Stabilní hladina vody v nádrži chladicí věže
Spolehlivá kontrola make-upu a vody
Snížené riziko provozu při nízké vodě
Snížení zbytečné spotřeby vody
Jednoduchý automatický provoz
Snížená potřeba ručního nastavení hladiny vody
Plovákový ventil tvoří součást systému doplňovací vody chladicí věže.
Typický vodní systém chladicí věže může zahrnovat:
Umyvadlo chladicí věže
Čerpadlo na oběhovou vodu
Potrubí na make-up-vodu
Plovákový ventil
Odkalovací ventil
Zařízení na úpravu vody
Komponenty pro kontrolu hladiny
Přepadové připojení
Odtokové připojení
Plovákový ventil je specificky zodpovědný za ovládání doplňovací vody na základě hladiny v nádrži.
Pro aplikace vyžadující sofistikovanější hospodaření s vodou může mechanický plovákový ventil spolupracovat s přídavnými hladinovými spínači, solenoidovými ventily, automatickými systémy úpravy vody nebo elektronickými ovládacími prvky.

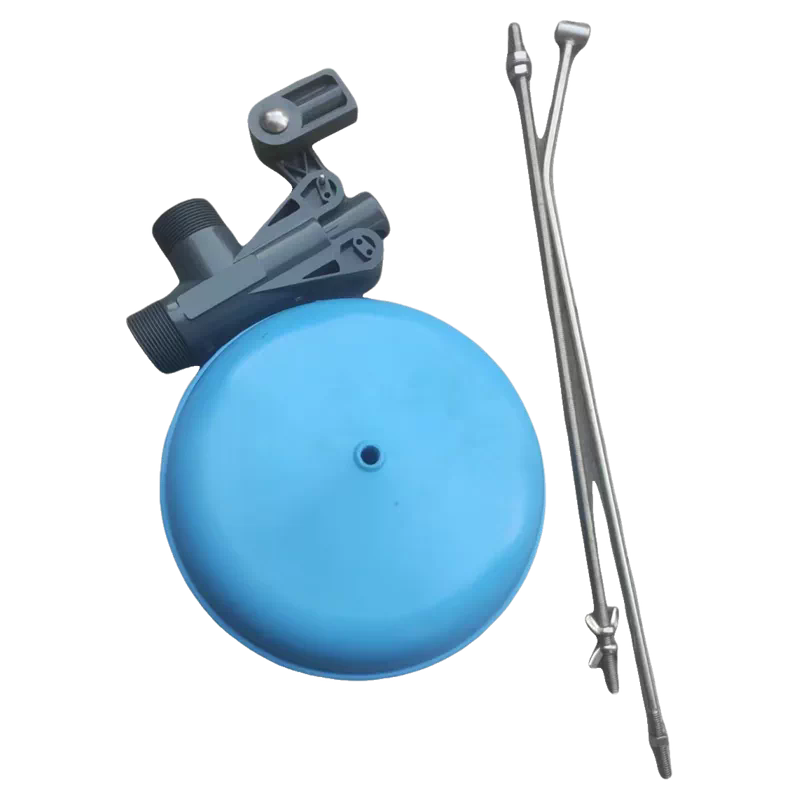

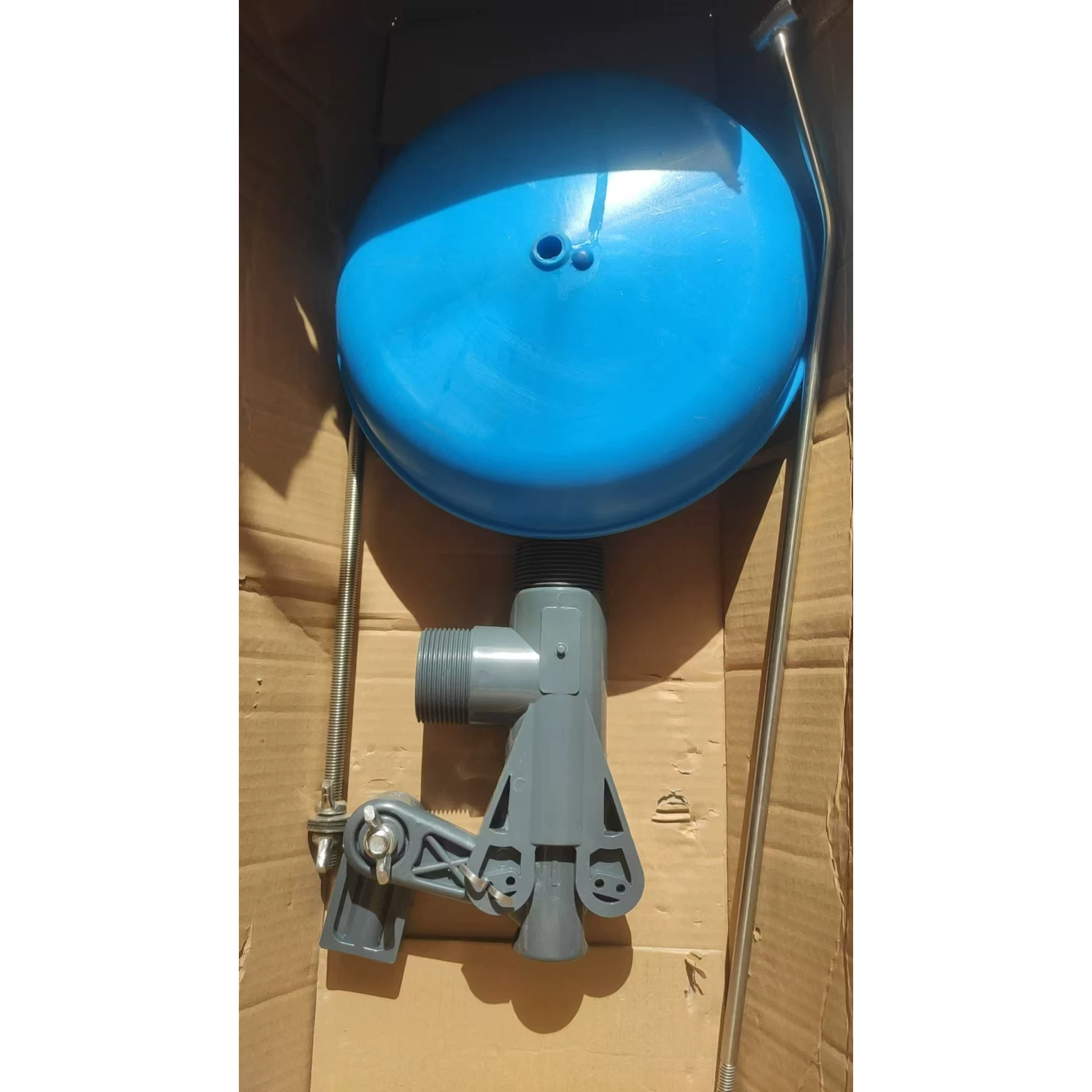

Zobrazená sestava se skládá z několika funkčních součástí.
Velký plovákový míč poskytuje vztlak. Jeho poloha se mění podle hladiny vody v povodí.
Dostatečně dimenzovaný plovák je důležitý, protože ventil musí vyvinout dostatečnou mechanickou sílu, aby fungoval proti tlaku přitékající vody.
Tělo ventilu obsahuje vnitřní mechanismus zodpovědný za regulaci průtoku make-up vody.
Ventil musí být vybrán podle tlaku vody, požadavků na průtok, velikosti připojení a použití.
Spojka spojuje plovák s ventilovým mechanismem. Když se plovák pohybuje, táhlo přenáší tento pohyb na ventil.
Správné seřízení táhla je důležité pro dosažení požadované provozní hladiny vody.
Těleso ventilu obsahuje závitové nebo jiné vhodné spoje pro integraci s potrubím doplňovací vody.
Před zakoupením náhradní součásti by měla být ověřena konfigurace připojení.
Na rozdíl od elektricky řízených systémů hladiny vody může mechanický plovákový ventil fungovat pomocí fyzického pohybu plováku a tlaku vody.
Díky tomu je systém relativně jednoduchý.
Základní mechanický plovákový ventil nevyžaduje k provádění své základní funkce otevírání a zavírání samostatný zdroj elektrické energie nebo snímač hladiny.
Ventil automaticky reaguje na změny hladiny vody v nádrži, což snižuje potřebu obsluhy ručně ovládat přívod doplňovací vody.
Mechanická konstrukce umožňuje rutinní kontrolu relativně přímočarou. Operátoři mohou během údržby chladicí věže kontrolovat plovák, propojení, těleso ventilu, spoje a těsnicí součásti.
Správně zvolený a udržovaný plovákový ventil může zajistit spolehlivou regulaci doplňovací vody během normálních provozních cyklů chladicí věže.
lze Plovákový ventil chladicí věže kompatibilní s BAC použít v různých vodou chlazených systémech v závislosti na specifických specifikacích ventilu.
Mezi typické aplikace patří:
Používá se pro udržování hladiny vody v nádržích chladicích věží sloužících komerčním klimatizačním systémům.
Průmyslové chladicí systémy často vyžadují nepřetržitou kontrolu doplňovací vody kvůli dlouhým provozním hodinám a značnému odpařování.
Výrobní a zpracovatelský průmysl může používat automatické řízení hladiny nádrže k udržení stabilní dostupnosti chladicí vody.
Chladicí věže používané v energetických zařízeních mohou vyžadovat spolehlivé řízení hladiny vody jako součást jejich celkového systému chladicí vody.
Chladicí věže vystavené náročným provozním prostředím těží z odolných a snadno udržovatelných komponent pro řízení hladiny vody.
Pro spolehlivý provoz je důležitá správná instalace.
Před instalací zkontrolujte následující:
Velikost připojení ventilu
Tlak přívodu vody
Požadovaný průtok make-up vody
Rozměry plováku
Orientace plovákového ramene
Místo instalace
Požadovaná provozní úroveň nádrže
Konfigurace potrubí
Plovák by měl být umístěn tak, aby se mohl volně pohybovat v celém svém provozním rozsahu.
Během normálního provozu by se neměl dotýkat stěny nádrže, potrubí, konstrukčních prvků nebo jiných součástí.
Po instalaci je třeba postupně otevřít přívod doplňovací vody a zkontrolovat funkci ventilu.
Nastavení plovákového ventilu by mělo být provedeno opatrně.
Pracovní úroveň je určena polohou a pohybem plováku a táhla. V závislosti na konstrukci ventilu může být táhlo nebo montážní poloha nastavitelná.
Typický postup úpravy je:
V případě potřeby zastavte nebo izolujte příslušný přívod vody.
Zkontrolujte plovák a spojení.
Ujistěte se, že se plovák volně pohybuje.
Zkontrolujte připojení ventilu a potrubí.
Nastavte polohu plováku podle požadované hladiny vany.
Obnovte zásobu make-up vody.
Sledujte činnost otevírání a zavírání ventilu.
Ujistěte se, že umyvadlo dosahuje požadované provozní úrovně bez přetečení.
Vždy dodržujte pokyny výrobce příslušného zařízení a ventilu k instalaci.
Přestože jsou plovákové ventily relativně jednoduché, jejich výkon může ovlivnit několik problémů.
Zůstane-li ventil otevřený, může do umyvadla dostat nadměrné množství doplňovací vody.
Mezi možné příčiny patří:
Poškozený mechanismus ventilu
Nesprávné nastavení
Nečistoty uvnitř ventilu
Poškozené těsnicí součásti
Omezený pohyb plováku
Nadměrné opotřebení
Pokud se ventil neotevře, když hladina vody klesne, nádrž chladicí věže nemusí přijímat dostatečné množství doplňovací vody.
Mezi možné příčiny patří:
Překážka spojení plováku
Vnitřní zablokování ventilu
Nesprávné nastavení
Poškozené součásti
Problémy se zásobováním vodou
Plovák by se měl hladce pohybovat v celém provozním rozsahu.
Zkontrolujte:
Nahromadění měřítka
Koroze
Mechanické rušení
Poškozený spoj
Nesprávná instalace
Trvalý únik může znamenat opotřebení sedla ventilu, poškozené součásti těsnění, nečistoty nebo nadměrný provozní tlak.
Rutinní kontrola může pomoci předejít neočekávaným problémům s vodou.
Zkontrolujte, zda nejsou praskliny, deformace, vniknutí vody nebo jiné viditelné poškození.
Zkontrolujte rameno a spojovací součásti z hlediska koroze, ohnutí, uvolnění nebo mechanického rušení.
Zkontrolujte ventil, zda nedochází k úniku, ucpání a abnormální funkci.
Zkontrolujte těsnost závitových nebo potrubních spojů.
Potvrďte, že skutečná provozní úroveň odpovídá požadovanému provoznímu stavu chladicí věže.
Pravidelná údržba by měla být začleněna do celkového programu preventivní údržby chladicí věže.
V aplikacích chladicích věží lze použít mechanické i elektronické systémy řízení hladiny vody.
| Funkce | Mechanický plovákový ventil | Elektronické ovládání hladiny |
|---|---|---|
| Princip fungování | Plovákový a ventilový mechanismus | Senzor a řídicí systém |
| Elektrická energie | Obecně není vyžadováno | Obvykle vyžadováno |
| Konstrukce | Jednoduchá mechanická konstrukce | Elektronické součástky |
| Instalace | Relativně jednoduché | Složitější |
| Nastavení úrovně | Mechanické | Na bázi ovladače/senzoru |
| Údržba | Mechanická kontrola | Revize senzorů a elektro |
| Aplikace | Standardní kontrola make-upu a vody | Pokročilé automatické ovládání |
Mechanický plovákový ventil je často atraktivní tam, kde je prioritou jednoduchost, spolehlivost a jednoduchá údržba.
Ne každý plovákový ventil je vhodný pro každou chladicí věž.
Před objednáním výměny potvrďte:
Vstupní přípojka musí odpovídat potrubí doplňovací vody nebo musí být kompatibilní se zamýšlenou instalací.
Ventil musí být vhodný pro dostupný tlak přívodu vody.
Ventil doplňovací vody potřebuje dostatečnou kapacitu, aby kompenzoval očekávané ztráty vody.
Plovák musí poskytovat dostatečný vztlak a mechanickou sílu pro ventil a provozní tlak.
Zkontrolujte orientaci ventilu, uspořádání plovákového ramene, směr připojení a dostupný instalační prostor.
Sestava ventilu a plováku by měla být vhodná pro chemické složení vody a podmínky prostředí chladicí věže.
CoolingTowerPart.com poskytuje náhradní díly a komponenty chladicích věží pro průmyslovou a komerční údržbu chladicích věží.
Náš sortiment zahrnuje:
Plovákové ventily chladicí věže
Ventily doplňovací vody chladicí věže
Trysky chladicí věže
Chladicí věž se plní
Eliminátory úletu
Lopatky ventilátoru chladicí věže
Náboje ventilátorů
Hřídele ventilátorů
Komponenty ventilátoru z hliníkové slitiny
Motory chladicí věže
klínové řemeny
Součásti řemenového pohonu
Převodové redukce
Ložiska
Žaluzie
Pro náhradní plovákový ventil chladicí věže BAC mohou zákazníci poskytnout stávající rozměry ventilu, velikost připojení, fotografie, informace o modelu nebo technický výkres. To pomáhá potvrdit kompatibilitu před výrobou nebo odesláním.
Systém doplňovací vody přímo ovlivňuje dostupnost vody v chladicí věži a provozní stabilitu. U ventilu nízké kvality může dojít k úniku, slepení, předčasnému opotřebení nebo nestabilní kontrole hladiny vody.
Správně vybraný náhradní plovákový ventil by měl poskytovat:
Spolehlivé otevírání a zavírání
Stabilní kontrola hladiny vody
Odolná konstrukce
Hladký pohyb plováku
Vhodná tlaková kapacita
Správné rozměry připojení
Dlouhodobý servisní výkon
Výběr správného komponentu je proto důležitější než jednoduchý výběr ventilu podle vzhledu.
| Produkt | Plovákový ventil chladicí věže BAC |
|---|---|
| Typ produktu | Vodní plovákový ventil pro make-up chladicí věže |
| Aplikace | Povodí chladicí věže |
| Kontrolní metoda | Mechanický plovák |
| Hlavní funkce | Automatické řízení hladiny vody |
| Plovák | Velký plovoucí míč |
| Vazba | Mechanické plovákové rameno |
| Instalace | Systém make-up-voda |
| Aplikace | HVAC, průmyslové, komerční, procesní chlazení |
| Nahrazení | Kompatibilní náhradní součást chladicí věže |
| Přizpůsobení | Rozměry a specifikace mohou být potvrzeny podle požadavků |
Skutečné rozměry, materiály, jmenovité tlaky, velikosti připojení a další technické specifikace by měly být potvrzeny pro konkrétní model ventilu.
Plovákový ventil chladicí věže BAC je mechanická součást regulace doplňovací vody používaná k udržování hladiny vody v nádrži chladicí věže. Automaticky se otevírá a zavírá podle pohybu plováku.
Když hladina vody v nádrži klesne, plovák spadne a otevře ventil. Make-up voda vstupuje do nádrže. Když hladina vody stoupá, plovák stoupá a způsobuje uzavření ventilu.
Obvykle se instaluje jako součást systému zásobování nádrží chladicí věže vodou, přičemž plovák je umístěn tak, aby mohl přesně reagovat na hladinu vody v nádrži.
Běžný mechanický plovákový ventil obecně nevyžaduje pro svůj základní provoz elektrickou energii. K ovládání ventilu využívá vztlak a mechanické spojení.
Mezi možné příčiny patří nečistoty ve ventilu, poškozené součásti těsnění, opotřebení sedla ventilu, nadměrný tlak vody nebo nesprávné nastavení. Ventil by měl být před výměnou zkontrolován a opraven.
Univerzální interval výměny neexistuje. Životnost závisí na kvalitě vody, provozním tlaku, korozi, používání a údržbě. Pravidelná kontrola je vhodnější než výměna ventilu pouze podle pevně stanoveného časového období.
Kompatibilní náhradu lze použít, pokud její rozměry, velikost připojení, jmenovitý tlak, uspořádání plováku, průtoková kapacita a další technické požadavky odpovídají aplikaci. Před objednáním si tyto specifikace potvrďte.
je Plovákový ventil chladicí věže BAC jednoduchou, ale důležitou součástí pro udržování hladiny vody v nádrži chladicí věže. Automatickou regulací přídavné vody podle pohybu plováku pomáhá udržovat chladicí věž zásobenou vodou potřebnou pro stabilní provoz.
Odolný plovákový ventil doplňovací vody chladicí věže může snížit ruční nastavování hladiny vody, podporovat spolehlivý provoz chladicí věže a zjednodušit údržbu. Správný výběr by měl vzít v úvahu velikost ventilu, typ připojení, provozní tlak, požadavky na průtok, rozměry plováku, chemické složení vody a konfiguraci instalace.
Pro náhradní aplikace může CoolingTowerPart.com dodat kompatibilní plovákové ventily chladicích věží a další náhradní díly chladicích věží podle požadavků zákazníka, výkresů, rozměrů, fotografií nebo informací o existujících součástech.
