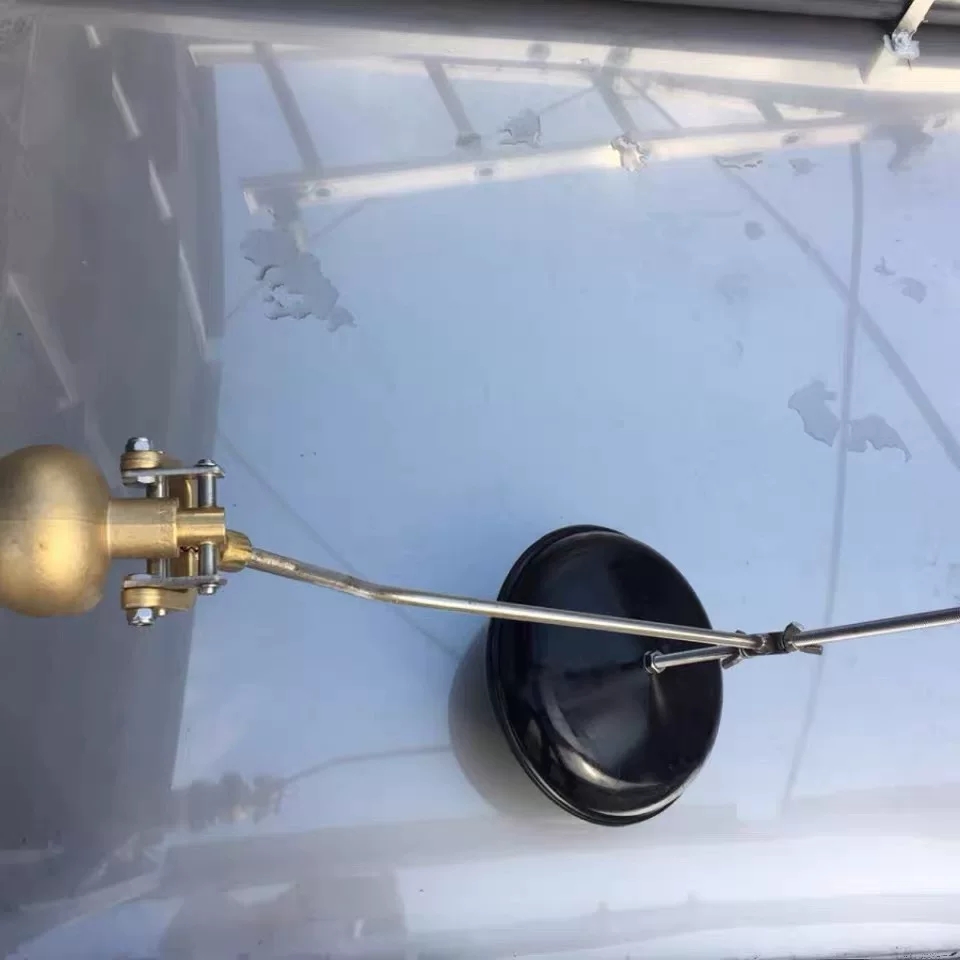

Kühlturm-Messing-Schwimmerventil zur automatischen Nachspeisewasserkontrolle

Produktübersicht

Das Kühlturm-Schwimmerventil ist eine mechanische Wasserstandskontrollkomponente, die zur automatischen Regulierung des Zusatzwassers in Kühlturmbecken entwickelt wurde. Da das Schwimmerventil direkt auf Änderungen des Wasserstands im Becken reagiert, öffnet und schließt es die Frischwasserzufuhr, ohne dass ein elektrisches Steuersignal erforderlich ist.

Dieses Frischwasserventil für Kühltürme verfügt über einen langlebigen Ventilkörper aus Messing, ein korrosionsbeständiges Metallgestänge und eine schwimmfähige Schwimmerkugel. Wenn Wasser durch Verdunstung, Abschlämmung oder andere Betriebsverluste verbraucht wird, sinkt der Beckenspiegel und der Schwimmer bewegt sich nach unten. Durch diese Bewegung wird das Ventil geöffnet und frisches Zusatzwasser gelangt in das Becken. Sobald der erforderliche Wasserstand wieder erreicht ist, steigt der Schwimmer und das Ventil schließt.

Aufgrund des einfachen mechanischen Designs eignet sich dieses Schwimmerventil für Kühlturmbecken für HLK-Kühltürme, industrielle Prozesskühlsysteme, Gewerbegebäude, Fabriken und andere Verdunstungskühlungsanwendungen.

CoolingTowerPart.com liefert Kühlturm-Ersatzkomponenten und kann kompatible Schwimmerventilbaugruppen je nach Ventilabmessungen, Anschlussgröße, Betriebsdruck, Schwimmerkonfiguration und Anwendungsanforderungen bereitstellen.

Kühlturm-Schwimmerventil im Überblick

Die tatsächlichen Materialien, Abmessungen, Anschlussgrößen, Druckstufen und Konfigurationen sollten für die spezifische Anwendung bestätigt werden.

Was ist ein Kühlturm-Schwimmerventil?

Ein Kühlturm-Schwimmerventil ist ein mechanisches Ventil, das dazu dient, den korrekten Wasserstand in einem Kühlturmbecken aufrechtzuerhalten.

Kühltürme verlieren im Normalbetrieb kontinuierlich Wasser. Verdunstung ist die Hauptursache für Wasserverluste, aber auch Abschlämmung und Abdrift können zum Gesamtwasserverbrauch beitragen. Aufgrund dieser Verluste benötigt der Kühlturm ein Zusatzwassersystem, um das Becken wieder aufzufüllen.

Das Schwimmerventil übernimmt diese Aufgabe automatisch.

Eine Schwimmerkugel ist über einen Arm und eine mechanische Verbindung mit dem Ventil verbunden. Wenn sich der Wasserstand im Becken ändert, bewegt sich der Schwimmer entsprechend. Diese Bewegung steuert das Öffnen und Schließen des Ventils.

Im Gegensatz zu elektronischen Niveaukontrollsystemen nutzt ein herkömmliches mechanisches Schwimmerventil Auftrieb und mechanische Bewegung und nicht einen elektronischen Sensor, um die Wasserzufuhr zu regulieren.

Wie funktioniert ein Kühlturm-Schwimmerventil?

Das Funktionsprinzip eines Kühlturm-Zusatzwasser-Schwimmerventils ist unkompliziert.

1. Der Wasserstand im Kühlturm sinkt

Im Normalbetrieb geht Wasser aus dem Kühlturm verloren. Wenn der Wasserstand im Becken sinkt, bewegt sich die Schwimmerkugel nach unten.

2. Bewegungen des Schwimmarms

Die Abwärtsbewegung des Schwimmers wird durch den Schwimmerarm und das Gestänge aus Metall übertragen.

3. Makeup-Ventil öffnet sich

Durch die Verbindung wird der Ventilmechanismus aktiviert, wodurch Frischwasser in das Kühlturmbecken fließen kann.

4. Der Wasserspiegel steigt

Wenn Ergänzungswasser in das Becken gelangt, steigt der Wasserstand allmählich an und der Schwimmer wird angehoben.

5. Ventil schließt

Erreicht der Wasserstand das voreingestellte Betriebsniveau, bewegt sich der Schwimmer in seine obere Position und das Ventil schließt.

Der Vorgang wiederholt sich automatisch, sobald der Beckenwasserstand unter den gewünschten Betriebspunkt fällt.

Hauptkomponenten eines Kühlturm-Schwimmerventils

Eine typische Schwimmerventilbaugruppe für einen Kühlturm besteht aus mehreren miteinander verbundenen Komponenten.

Ventilkörper aus Messing

Der Ventilkörper aus Messing beherbergt den internen Ventilmechanismus und stellt die Verbindung zwischen der Frischwasserversorgung und dem Kühlturmbecken her.

Aufgrund seiner Kombination aus mechanischer Festigkeit, Bearbeitbarkeit und Korrosionsbeständigkeit wird Messing häufig für Wasserregelventile ausgewählt.

Schwimmball

Die Schwimmerkugel sorgt für den zum Betätigen des Ventils erforderlichen Auftrieb.

Seine Position ändert sich mit dem Wasserstand, sodass das Ventil automatisch auf Änderungen des Wasservolumens im Becken reagiert.

Schwimmerarm

Der Schwimmerarm verbindet die Schwimmerkugel mit dem Ventilmechanismus. Es überträgt die Bewegung des Schwimmers auf das Ventil.

Mechanische Verbindung

Die Verbindungsbaugruppe wandelt die Schwimmerbewegung in eine Ventilbewegung um. Für einen zuverlässigen Betrieb sind die richtige Ausrichtung und Einstellung wichtig.

Verbindungsbeschläge

Das Ventil wird über das entsprechende Gewinde oder einen anderen spezifizierten Anschluss an die Frischwasserleitung des Kühlturms angeschlossen.

Hauptmerkmale des Kühlturm-Schwimmerventils

Automatische Wasserstandsregulierung

Das Ventil reagiert automatisch auf Änderungen des Wasserstands im Becken, sodass der Bediener die Frischwasserzufuhr nicht mehr manuell steuern muss.

Mechanischer Betrieb

Ein herkömmliches Schwimmerventil benötigt für das grundlegende Öffnen und Schließen kein separates elektrisches Signal.

Messingkonstruktion

Der Ventilkörper aus Messing bietet eine gute mechanische Haltbarkeit und Beständigkeit gegenüber der feuchten Umgebung, die häufig in der Nähe von Kühltürmen anzutreffen ist.

Korrosionsbeständige Schwimmerbaugruppe

Der Schwimmerarm und die zugehörigen Metallkomponenten können aus korrosionsbeständigen Materialien hergestellt werden, um einen langfristigen Einsatz in feuchten Umgebungen zu ermöglichen.

Einfaches Design

Der mechanische Aufbau ist relativ einfach, sodass Inspektion, Einstellung und Austausch unkompliziert sind.

Einstellbarer Wasserstand

Abhängig von der Ventilkonstruktion können Schwimmerarm und Gestänge angepasst werden, um das gewünschte Beckenbetriebsniveau festzulegen.

Warum ist ein Schwimmerventil in einem Kühlturm wichtig?

Die Aufrechterhaltung des korrekten Wasserstands im Becken ist für den zuverlässigen Betrieb des Kühlturms von entscheidender Bedeutung.

Wenn der Wasserstand zu niedrig ist, kann es sein, dass der Kühlturm nicht den erforderlichen Wasservorrat aufrechterhält. Niedrigwasserbedingungen können auch zu Problemen für die zugehörigen Umlaufwasseranlagen führen.

Wenn der Beckenfüllstand zu hoch ist, verbraucht das System möglicherweise unnötig Zusatzwasser und es kann zu einem Überlauf kommen.

Ein richtig ausgewähltes und eingestelltes Kühlturm-Wasserstandsregelventil trägt dazu bei, ein angemessenes Gleichgewicht aufrechtzuerhalten.

Zu den Vorteilen gehören:

• Stabiler Wasserstand im Kühlturmbecken

• Automatische Nachfüllung des Zusatzwassers

• Reduzierter manueller Eingriff

• Besseres Wassermanagement

• Einfache mechanische Bedienung

• Einfache Inspektion und Wartung

• Zuverlässiger Betrieb unter normalen Kühlturmbedingungen




Kühlturm-Nachspeisewassersystem

Das Schwimmerventil ist eine Komponente eines kompletten Kühlturm-Wassermanagementsystems.

Ein typisches System kann Folgendes umfassen:

• Kühlturmbecken

• Make-up-Wasserpfeife

• Schwimmerventil

• Umwälzpumpe

• Abblaseventil

• Überlaufanschluss

• Abflussanschluss

• Wasseraufbereitungsausrüstung

• Komponenten zur Wasserstandskontrolle

Das Zusatzwasserventil des Kühlturms regelt gezielt die eingehende Wasserzufuhr basierend auf dem Beckenfüllstand.

Bei komplexeren Installationen kann ein mechanisches Schwimmerventil durch elektronische Füllstandssensoren, Magnetventile, Modulationsventile oder automatisierte Wassermanagementsysteme ergänzt oder ersetzt werden.

Anwendungen von Kühlturm-Schwimmerventilen

Das Schwimmerventil des Kühlturms kann in vielen Anwendungen der Verdunstungskühlung eingesetzt werden.

Industrielle Kühltürme

Fabriken und Prozessanlagen betreiben Kühltürme häufig über längere Zeiträume. Die automatische Nachspeisewasserkontrolle hilft dabei, den erforderlichen Wasserstand im Becken aufrechtzuerhalten.

HLK-Kühltürme

Kommerzielle HVAC-Systeme nutzen Kühltürme, um Wärme aus Kaltwasser- oder Kondensatorwassersystemen abzuleiten. Ein Schwimmerventil kann den entsprechenden Wasserbestand im Becken aufrechterhalten.

Prozesskühlsysteme

Herstellungsprozesse können von einer stabilen Kühlwasserzirkulation abhängen. Eine zuverlässige Nachspeisewasserkontrolle unterstützt den kontinuierlichen Betrieb.

Gewerbebauten

Hotels, Bürogebäude, Einkaufszentren, Krankenhäuser und andere Einrichtungen können Kühltürme als Teil ihrer zentralen Kühlsysteme nutzen.

Ersatz- und Wartungsanwendungen

Ein Schwimmerventil als Ersatz für einen Kühlturm kann installiert werden, wenn ein vorhandenes Ventil abgenutzt, beschädigt, korrodiert oder schwer einzustellen ist.

Vorteile eines mechanischen Kühlturm-Schwimmerventils

Keine separate Stromversorgung erforderlich

Ein herkömmliches mechanisches Schwimmerventil funktioniert durch Auftrieb und mechanische Bewegung. Dies macht es bei Anwendungen nützlich, bei denen eine einfache Lösung zur Wasserstandskontrolle bevorzugt wird.

Leicht zu verstehen und zu pflegen

Das Funktionsprinzip ist unkompliziert. Das Wartungspersonal kann Schwimmer, Arm, Gestänge und Ventil visuell prüfen.

Automatischer Betrieb

Nach ordnungsgemäßer Installation und Einstellung reagiert das Ventil automatisch auf sich ändernde Wasserstände im Becken.

Kompakte Installation

Die Schwimmer- und Ventilbaugruppe kann in einem relativ kleinen Bereich des Kühlturmbeckens und des Zusatzwasseranschlusses installiert werden.

Kostengünstige Wasserstandskontrolle

Bei Standardanwendungen kann ein mechanisches Schwimmerventil eine automatische Wasserstandsregulierung ohne die Komplexität eines vollelektronischen Steuerungssystems ermöglichen.

Installationsanleitung für Kühlturm-Schwimmerventile

Eine korrekte Installation ist für eine zuverlässige Leistung unerlässlich.

Überprüfen Sie die Ventilverbindung

Überprüfen Sie vor der Installation den Einlassanschluss des Ventils und stellen Sie sicher, dass er mit der Frischwasserleitung übereinstimmt.

Bestätigen Sie den Wasserdruck

Das Ventil muss für den verfügbaren Wasserversorgungsdruck geeignet sein. Übermäßiger Druck kann den Ventilbetrieb und die Dichtungsleistung beeinträchtigen.

Positionieren Sie den Schwimmer richtig

Der Schwimmer muss ausreichend Platz haben, um sich frei bewegen zu können.

Es sollte Folgendes nicht beeinträchtigen:

• Beckenwände

• Rohre

• Strukturelemente

• Komponenten für die Wasserverteilung

• Andere interne Kühlturmteile




Passen Sie den Schwimmerarm an

Stellen Sie die Schwimmerposition entsprechend dem erforderlichen Betriebswasserstand ein.

Auf Undichtigkeiten prüfen

Führen Sie nach der Installation nach und nach Wasser ein und überprüfen Sie alle Anschlüsse und das Ventilgehäuse auf Undichtigkeiten.

Testen Sie das Öffnen und Schließen

Warten Sie, bis sich der Wasserstand im Becken ändert, und stellen Sie sicher, dass das Ventil bei den gewünschten Werten öffnet und schließt.

So stellen Sie das Schwimmerventil eines Kühlturms ein

Die genaue Einstellmethode hängt von der Ventilkonstruktion ab, der grundlegende Prozess ist jedoch ähnlich.

1. Überprüfen Sie den Schwimmer und die Verbindung.

2. Stellen Sie sicher, dass sich der Schwimmer frei bewegt.

3. Überprüfen Sie den Ventilanschluss und die Wasserversorgung.

4. Passen Sie den Schwimmerarm oder das Gestänge nach Bedarf an.

5. Fügen Sie nach und nach Zusatzwasser hinzu.

6. Beachten Sie den Öffnungspunkt des Ventils.

7. Lassen Sie den Beckenspiegel ansteigen.

8. Überprüfen Sie den Ventilschließpunkt.

9. Nehmen Sie bei Bedarf Feineinstellungen vor.

10. Bestätigen Sie den stabilen Betrieb.

Der Zielwasserstand sollte auf den Betriebsanforderungen des Kühlturmherstellers basieren und nicht auf einer willkürlichen Einstellung.

Häufige Probleme mit Schwimmerventilen im Kühlturm

Selbst ein einfaches mechanisches Ventil kann mit der Zeit Probleme entwickeln

.

Schwimmerventil klemmt offen

Ein Ventil, das offen bleibt, kann dem Becken kontinuierlich Zusatzwasser zuführen.

Mögliche Ursachen sind:

• Schmutz im Ventil

• Beschädigter Ventilsitz

• Verschlissene Dichtungskomponenten

• Falsche Einstellung

• Eingeschränkte Schwimmerbewegung

• Mechanischer Schaden




Schwimmerventil klemmt im geschlossenen Zustand

Wenn das Ventil bei sinkendem Beckenspiegel nicht öffnet, kann kein Zusatzwasser normal eindringen.

Mögliche Ursachen sind:

• Beschädigte Verbindung

• Schwimmbehinderung

• Interne Ventilblockade

• Falsche Schwimmereinstellung

• Unzureichender Wasserdruck




Kontinuierlicher Wasseraustritt

Wasseraustritt nach dem eigentlichen Schließen des Ventils kann auf Folgendes hinweisen:

• Ventilsitz verschlissen

• Beschädigtes Siegel

• Fremdpartikel

• Falsche Installation

• Zu hoher Betriebsdruck




Schwimmerarm bewegt sich nicht richtig

Der Schwimmerarm kann verbogen, korrodiert, blockiert oder falsch eingestellt sein.

Dies kann zu einer instabilen Wasserstandsregelung führen.

Wartung des Schwimmerventils im Kühlturm

Eine routinemäßige Inspektion trägt zur Aufrechterhaltung einer zuverlässigen Wasserstandskontrolle bei.

Untersuchen Sie den Schwimmer

Überprüfen Sie den Schwimmer auf:

• Risse

• Verformung

• Körperlicher Schaden

• Wassereinbruch

• Übermäßige Oberflächenverschlechterung

Ein beschädigter Schwimmer kann seinen Auftrieb verlieren und das Ventil nicht mehr richtig betätigen.

Überprüfen Sie den Schwimmerarm

Auf Verbiegung, Korrosion, Lockerheit oder Beeinträchtigung umgebender Komponenten prüfen.

Überprüfen Sie das Ventil

Achten Sie auf Undichtigkeiten, Korrosion, Verstopfungen und abnormales Öffnungs- oder Schließverhalten.

Überprüfen Sie den Wasserstand im Becken

Vergleichen Sie den tatsächlichen Betriebspegel mit dem erforderlichen Betriebsbereich des Kühlturms.

Reinigen Sie das Ventil

Wenn die Wasserqualität das Eindringen von Sedimenten oder Schmutz in das Zusatzwassersystem zulässt, kann eine regelmäßige Reinigung dazu beitragen, eine Ventilverstopfung zu verhindern.

Kühlturm-Schwimmerventil vs. elektronische Niveauregelung

Zur Steuerung des Zusatzwassers im Kühlturm können sowohl mechanische als auch elektronische Systeme eingesetzt werden.

Ein mechanisches Schwimmerventil eignet sich besonders dann, wenn es auf Einfachheit und unkomplizierte Wartung ankommt.

So wählen Sie ein Schwimmerventil für einen Kühlturm aus

Die Auswahl des richtigen Ventils erfordert mehr als nur die Abstimmung auf das äußere Erscheinungsbild.

Beachten Sie die folgenden Spezifikationen.

Ventilgröße

Der Ventilanschluss sollte mit der Frischwasserleitung übereinstimmen.

Durchflusskapazität

Das Ventil sollte einen ausreichenden Frischwasserfluss bereitstellen, um die erwarteten Wasserverluste im Kühlturm auszugleichen.

Betriebsdruck

Stellen Sie sicher, dass das Ventil für den Druck der Zusatzwasserversorgung geeignet ist.

Schwimmergröße

Der Schwimmer benötigt ausreichend Auftrieb, um das Ventil mit dem erforderlichen Druck zu betätigen.

Material

Ventil- und Verbindungsmaterialien sollten für die Wasserqualität und die Umgebungsbedingungen vor Ort geeignet sein.

Installationskonfiguration

Überprüfen Sie die Ausrichtung, Armlänge, Schwimmposition und den verfügbaren Installationsraum.

Betriebswasserstand

Die Schwimmeranordnung sollte ermöglichen, dass sich das Ventil bei der erforderlichen Beckenhöhe öffnet und schließt.

Austausch des Schwimmerventils im Kühlturm

Ein Schwimmerventil muss möglicherweise ausgetauscht werden, wenn es den Wasserstand nicht mehr zuverlässig regeln kann.

Typische Austauschindikatoren sind:

• Anhaltender Wasseraustritt

• Ventil schließt nicht

• Ventil öffnet nicht

• Beschädigter Schwimmer

• Gebogener Schwimmerarm

• Korrodiertes Gestänge

• Übermäßiger mechanischer Verschleiß

• Instabiler Wasserstand im Becken

Geben Sie bei der Bestellung eines Ersatzschwimmerventils für einen Kühlturm möglichst viele technische Informationen an.

Zu den nützlichen Informationen gehören:

• Vorhandene Ventilfotos

• Ventilabmessungen

• Verbindungsgröße

• Schwimmerdurchmesser

• Länge des Schwimmerarms

• Wasserdruck

• Erforderliche Durchflussmenge

• Kühlturmmodell

• Vorhandene Komponentenidentifikation

Anhand dieser Informationen lässt sich feststellen, ob eine Ersatzkomponente geeignet ist.

Lieferant von Schwimmerventilen für Kühltürme

CoolingTowerPart.com bietet Kühlturm-Ersatzteile für industrielle, gewerbliche und HVAC-Kühlsysteme.

Unser Sortiment an Kühlturmkomponenten umfasst:

• Schwimmerventile für Kühltürme

• Zusatzwasserventile

• Kühlturmdüsen

• Kühlturm füllt sich

• Tropfenabscheider

• Lüfterblätter

• Fan-Hubs

• Lüfterwellen

• Fächerscheiben

• Keilriemen

• Motoren

• Untersetzungsgetriebe

• Lager

• Lamellen

• Weitere Ersatzteile für Kühltürme

Wir können kompatible Komponenten gemäß Zeichnungen, Abmessungen, Fotos, Mustern oder Anwendungsanforderungen liefern.

Warum sollten Sie sich für ein hochwertiges Frischwasserventil für Kühltürme entscheiden?

Das Zusatzwassersystem spielt eine wichtige Rolle beim Kühlturmbetrieb. Ein minderwertiges oder falsch dimensioniertes Ventil kann zu Undichtigkeiten, instabilen Wasserständen, übermäßigem Wasserverbrauch oder unzureichendem Frischwasserfluss führen.

Ein richtig ausgewähltes Kühlturm-Zusatzwasserventil sollte Folgendes bieten:

• Zuverlässiges Öffnen und Schließen

• Stabile Wasserstandsregulierung

• Langlebige Konstruktion

• Geeignete Druckkapazität

• Sanfte Schwimmbewegung

• Angemessene Durchflusskapazität

• Einfache Wartung

• Kompatibilität mit dem bestehenden Kühlturmsystem

Die richtige Dimensionierung und Installation sind daher für eine langfristige Leistung von entscheidender Bedeutung.

Häufig gestellte Fragen

Wofür wird ein Kühlturm-Schwimmerventil verwendet?

Ein Schwimmerventil des Kühlturms steuert automatisch den Zufluss von Zusatzwasser in das Kühlturmbecken. Sein Zweck besteht darin, den erforderlichen Wasserstand im Becken aufrechtzuerhalten.

Wie funktioniert ein mechanisches Schwimmerventil für einen Kühlturm?

Der Schwimmer steigt und fällt mit dem Wasserstand im Becken. Sinkt der Wasserspiegel, bewegt sich der Schwimmer nach unten und öffnet das Ventil. Steigt der Wasserspiegel, bewegt sich der Schwimmer nach oben und schließt das Ventil.

Benötigt ein Schwimmerventil eines Kühlturms Strom?

Ein herkömmliches mechanisches Schwimmerventil benötigt normalerweise keinen Strom. Es funktioniert durch Schwimmauftrieb und mechanische Verbindung.

Welches Material wird für den Ventilkörper verwendet?

Der in dieser Art von Baugruppe gezeigte Ventilkörper besteht typischerweise aus Messing. Das genaue Material sollte anhand der spezifischen Produktspezifikation bestätigt werden.

Wie oft sollte ein Kühlturm-Schwimmerventil ausgetauscht werden?

Es gibt kein allgemein gültiges Austauschintervall. Die Lebensdauer hängt von der Wasserqualität, dem Betriebsdruck, der Nutzung, der Korrosion, der Wartung und der Komponentenqualität ab. Eine regelmäßige Inspektion wird empfohlen.

Warum leckt das Schwimmerventil meines Kühlturms ständig?

Mögliche Ursachen sind Schmutz, verschlissene Dichtungskomponenten, ein beschädigter Ventilsitz, zu hoher Wasserdruck oder eine falsche Einstellung. Das Ventil sollte überprüft werden, bevor entschieden wird, ob ein Austausch erforderlich ist.

Kann ich ein Ersatzschwimmerventil an einem Kühlturm einer anderen Marke verwenden?

Ein kompatibler Ersatz ist möglicherweise möglich, die Kompatibilität sollte jedoch anhand von Abmessungen, Anschlussgröße, Druckstufe, Durchflusskapazität, Schwimmerkonfiguration und Betriebsanforderungen bestätigt werden.

Was ist der Unterschied zwischen einem Schwimmerventil und einem Frischwasserventil?

Ein Schwimmerventil ist eine Art Zusatzwasserventil. Es verwendet einen Schwimmermechanismus, um den Wasserzulauf automatisch entsprechend dem Beckenfüllstand zu steuern.

Abschluss

Das Kühlturm-Schwimmerventil ist eine einfache und effektive Lösung für die automatische Wasserstandskontrolle im Kühlturmbecken. Sein schwimmerbetriebener Mechanismus reagiert direkt auf Wasserstandsänderungen und ermöglicht den Zulauf von Zusatzwasser, wenn der Beckenspiegel sinkt, und stoppt die Zufuhr, wenn der erforderliche Pegel wiederhergestellt ist.

Durch den Ventilkörper aus Messing, den langlebigen Schwimmer und die mechanische Verbindung eignet sich diese Art von Frischwasserventil für Kühltürme für eine Vielzahl von HLK-, Gewerbe-, Industrie- und Prozesskühlungsanwendungen.

Bei Austauschprojekten erfordert die Auswahl des richtigen Ventils die Beachtung der Anschlussgröße, des Betriebsdrucks, der Durchflusskapazität, der Schwimmerabmessungen, der Installationskonfiguration, der Wasserchemie und des erforderlichen Wasserstands im Becken.

CoolingTowerPart.com kann kompatible bereitstellen . Kühlturm-Schwimmerventile und andere Kühlturm-Ersatzteile gemäß Produktfotos, Zeichnungen, Abmessungen, Mustern und Anwendungsanforderungen
