Cum se dimensionează o pompă a unui turn de răcire

În sistemul turnului de răcire, pompa de apă de circulație (cunoscută și sub denumirea de pompă a turnului de răcire sau pompă de circulație) este echipamentul central care asigură disiparea eficientă a încărcăturii termice. Selectarea corectă a pompelor de apă cu circulație nu numai că poate asigura funcționarea stabilă a sistemului turnului de răcire, ci și poate reduce semnificativ consumul de energie și costurile de întreținere. Acest articol va prezenta în mod cuprinzător cum să selectați corect pompele de apă de circulație a turnului de răcire de la principii, parametri cheie, pași de calcul până la considerente de selecție.

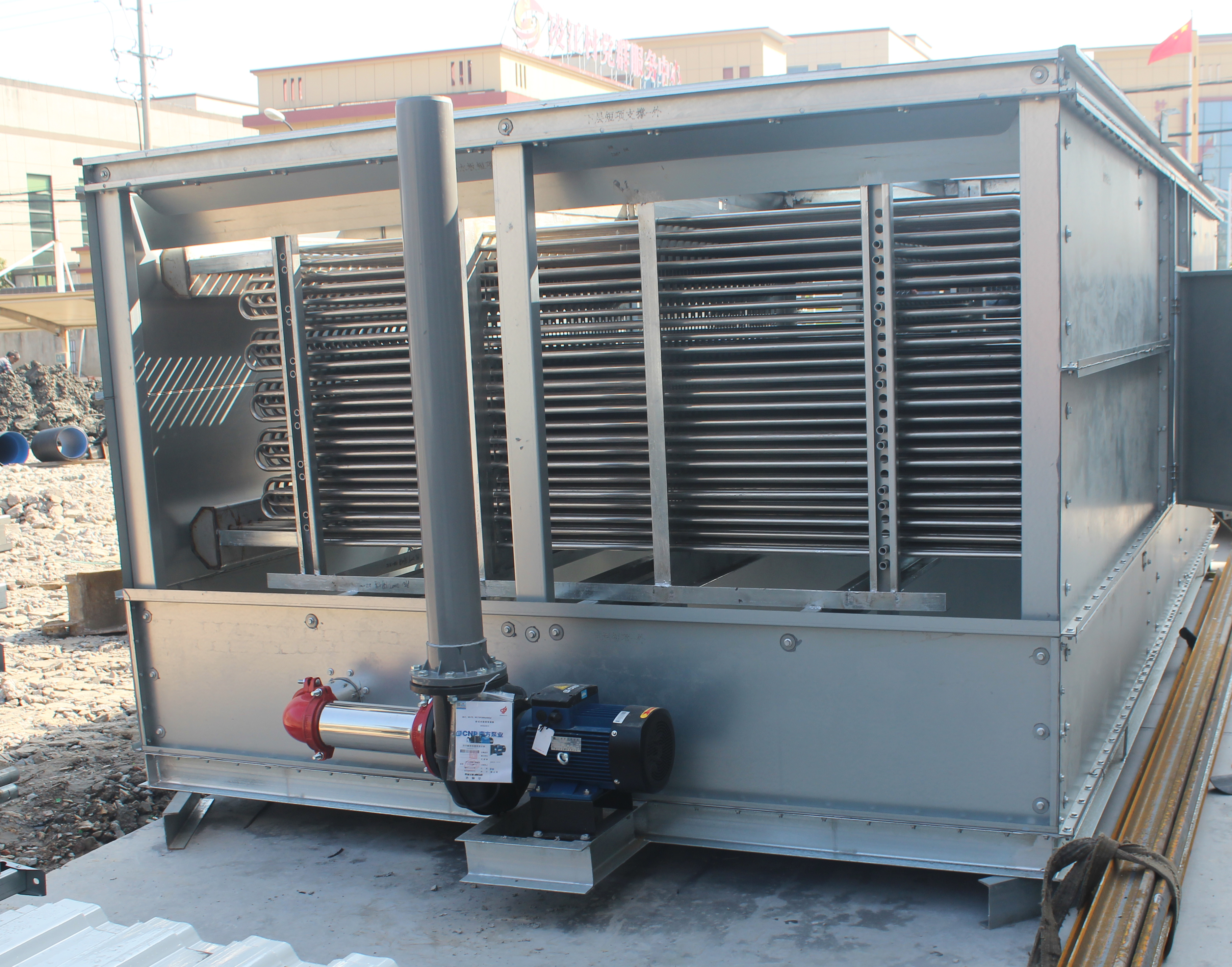

Funcția de pompa de apă de circulație a turnului de răcire

Funcția principală a pompei de apă de circulație a turnului de răcire este de a transporta apa la temperatură înaltă care absoarbe căldura de la echipamente (cum ar fi unități de aer condiționat, condensatoare, schimbătoare de căldură de proces etc.) la turnul de răcire și apoi o returnează la echipament după disiparea căldurii, formând astfel un circuit de răcire stabil în buclă închisă.

O selecție de pompă de apă bine proiectată ar trebui să îndeplinească următoarele cerințe:

1. Asigurați trafic suficient (flux)

2. Asigurați suficient cap

3. Mențineți diferența normală de presiune în sistem

4. Posedă eficiență ridicată și consum redus de energie

Trei parametri de bază pentru selectarea pompelor turnului de răcire

1. Debitul pompei de apă (unitate: m ⊃3;/h sau L/s)

Debitul este cel mai critic parametru pentru selectarea pompelor turnului de răcire, care poate fi determinat în general prin următoarele metode:

(1) Conform calculului tonei reci (RT):

Puncte comune de experiență:

Turn de răcire industrial : 1 RT ≈ 0,27-0,32 m ⊃3;/h

Turn de răcire centrală a aerului condiționat : 1 RT ≈ 0,3 m ⊃3;/h (utilizat în mod obișnuit)

De exemplu, un turn de răcire 500RT

Debit=500 × 0,3=150 m ⊃3;/h

(2) Conform cerințelor echipamentelor de schimb de căldură:

Dacă producătorul echipamentului oferă un debit nominal, debitul echipamentului trebuie utilizat ca standard.

2. Capul pompei (Cap, unitate: m)

Capul pompei de apă trebuie să depășească următoarea rezistență:

1. Diferența de presiune statică a sistemului (dacă există un turn de răcire la nivel înalt, trebuie luată în considerare înălțimea clădirii)

2. Pierderea prin frecare în conducte (țevi drepte, coturi, teuri, supape etc.)

3. Rezistența la pulverizare a turnului de răcire (în general 3-8m)

4. Rezistența condensatorului (de obicei 30-60kPa ≈ 3-6m, dar datele trebuie verificate)

5. Marja de siguranță (10% -20%)

3. Eficiența și puterea pompei (kW)

Cu cât eficiența pompei de apă este mai mare, cu atât costul de operare este mai mic.

La selectare, modelul adecvat și puterea motorului sunt de obicei determinate pe baza eșantionului producătorului.

Etape de calcul pentru selectarea pompelor de apă pentru turnul de răcire (exemplu detaliat)

Condiție exemplu:

1.Turn de răcire: 600RT

2. Lungimea totală a conductei: 80 de metri

3.Conducta: DN150

4. Rezistența turnului de răcire: 5 metri

5. Rezistența condensatorului: 45 kPa (≈ 4,5 m)

6. Diferență de înălțime: 5 metri

7. Pierderea prin frecare a conductei: 12 metri

8. Marja de siguranță: 10%

Pasul 1: Calculați debitul pompei de apă

Debit=tonă rece × 0,3

= 600 × 0,3

= 180 m³/h

Pasul 2: Calculați înălțimea pompei de apă

Înălțimea totală = diferență de înălțime + pierderea prin frecare a conductei + rezistența turnului de răcire + rezistența condensatorului

= 5 + 12 + 5 + 4,5

= 26,5 m

Adăugați o marjă de siguranță de 10%: 26,5 × 1,1 = aproximativ 29 de metri

Prin urmare, liftul selectat nu trebuie să fie mai mic de:

29 de metri (luând 30 de metri)

Pasul 3: Selectați modelul pompei și puterea

Pe baza curbei producătorului, selectați:

1.Debit: 180 m ⊃3;/h

2. Lift: 30 de metri

3. Putere: Aproximativ 15-22 kW (producători ușor diferiți)

Precauții pentru selectarea pompei de circulație a turnului de răcire

1. Turnul de răcire este un „sistem deschis” și trebuie să ia în considerare NPSH (alocația netă de cavitație)

Temperatura ridicată a apei (32-37 ° C) poate provoca cu ușurință cavitația și trebuie lăsat suficient NPsha.

2. Proiectarea conductei ar trebui să evite acumularea de aer

Evitați „blocarea aerului” care afectează debitul.

3. Pompa de apă trebuie să fie asortată cu turnul de răcire

De exemplu, rezistența turnului în contracurent și a turnului încrucișat este diferită.

4. Lăsați loc pentru extinderea viitoare

Dacă sistemul își poate crește capacitatea de răcire în viitor, ar trebui să fie selectat un debit puțin mai mare.

5. Când mai multe pompe sunt conectate în paralel, trebuie acordată atenție echilibrului hidraulic

Se recomandă utilizarea în paralel a pompelor duble sau triple pentru a îmbunătăți eficiența reglării.
