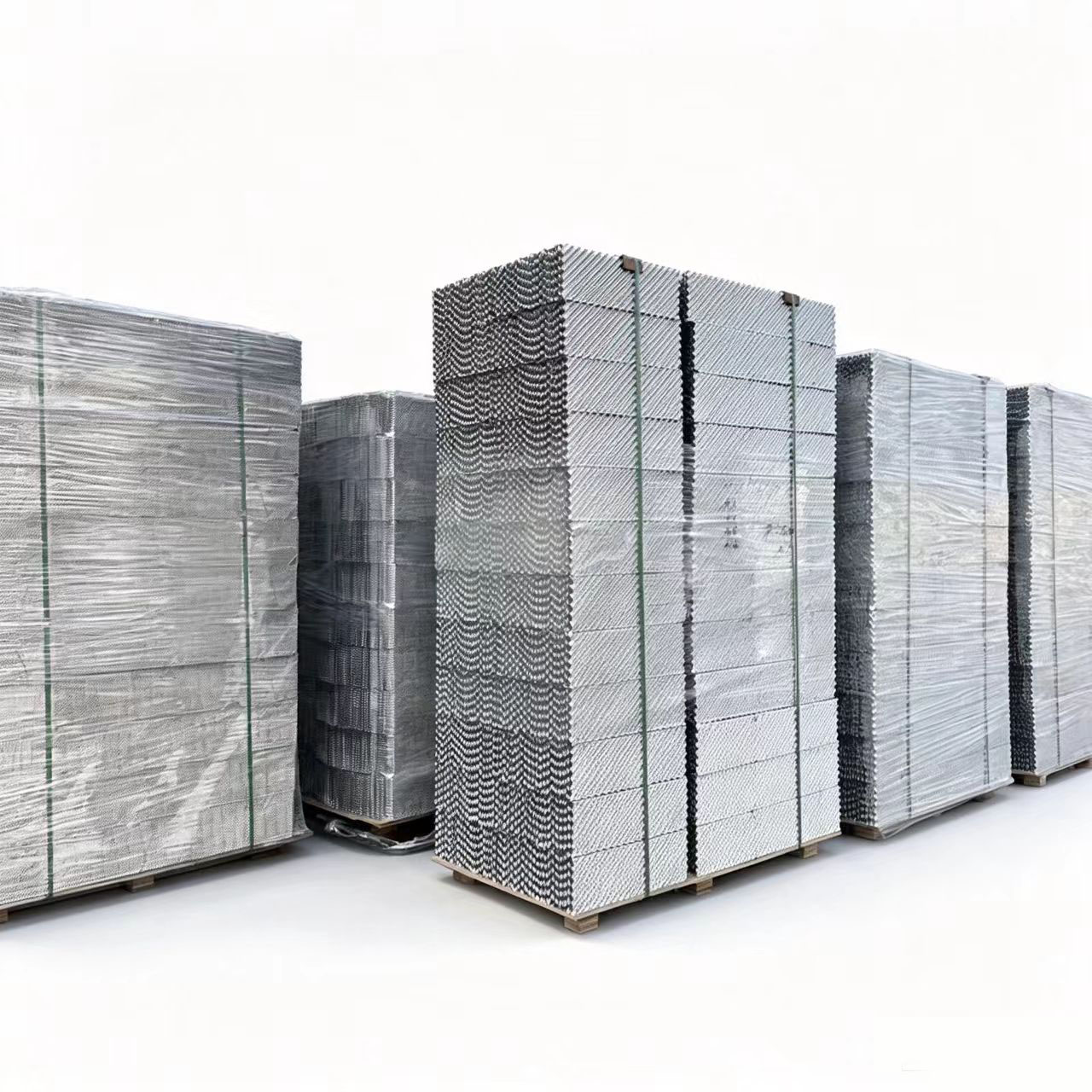

ステンレス製冷却塔パッキンコンデンサーフィルパックは、工業用冷却塔、蒸発凝縮器、閉回路冷却システム、特殊な熱除去装置用に設計された高性能金属熱伝達媒体です。
これらの充填パックは耐食性のステンレス鋼シートで製造されており、水と空気の間に大きな有効接触面積を提供します。加工された波形または構造化された表面は、空気がパッキンを通過できるようにしながら、水の拡散と乱流を促進します。
従来の PVC または PP 冷却塔充填物とは異なり、ステンレス鋼製冷却塔パッキンは、より高い耐熱性、機械的強度、耐火性、または過酷な動作条件に対する耐性が必要とされる用途向けに設計されています。
パッキンの形状、材料グレード、シートの厚さ、表面パターン、寸法、設置構成は、さまざまな産業用冷却および凝縮器システムに合わせてカスタマイズできます。
ステンレス鋼構造
高温耐性
優れた機械的強度
強い耐食性
大きな有効伝熱面積
波形または構造化された梱包設計
水と空気の接触を促進する
産業用冷却塔に最適
蒸発凝縮器に最適
高温用途に最適
メンテナンスの手間がかからない構造
カスタム寸法が利用可能
OEM交換用パッキンが利用可能
要求の厳しい産業環境に最適
| 項目 | 仕様 |
|---|---|
| 製品タイプ | ステンレス鋼製冷却塔充填材 |
| 応用 | 冷却塔・蒸発凝縮器 |
| 材料 | ステンレス鋼 |
| 共通グレード | 304 / 316 / 316L |
| 工事 | 波板・構造板 |
| 表面 | デザインに応じて滑らか / テクスチャード / 穴あき |
| シートの厚さ | カスタマイズされた |
| 充填高さ | カスタマイズされた |
| ブロック寸法 | カスタマイズされた |
| 動作温度 | アプリケーションに依存する |
| 熱伝達 | エア・ウォーター・コンタクト |
| インストール | クロスフロー / カウンターフロー / カスタム システム |
| 交換 | OEM / アフターマーケット |
| 製造業 | カスタム |
注: 正確な材料グレード、シートの厚さ、表面形状、動作温度、寸法、および熱性能は、冷却塔または凝縮器の設計に従って選択する必要があります。
冷却塔パッキンは冷却塔充填物とも呼ばれ、循環水と空気の接触面積を増やすために冷却塔内に設置される熱伝達媒体です。
基本的なプロセスは次のとおりです。
熱水 → 表面を満たす → 空気と水の接触 → 蒸発 → 冷却水
熱水がパッキン表面を流れると、熱水は薄い膜に広がるか、より小さな流れや液滴に砕かれます。充填物を流れる空気は水から熱を奪います。
ステンレススチール製の充填パックは、特別に形成された金属シートを使用して、多数の流路と熱伝達面を作成します。
冷却塔の充填物は、熱性能に影響を与える最も重要なコンポーネントの 1 つです。
熱い循環水が充填物の上部に分配されます。
特別に形成されたステンレス鋼の表面により、水が広範囲に広がります。
ファンまたは自然通風によりパッキン内に空気が移動します。
熱は水から空気へと移動します。
水のごく一部が蒸発し、潜熱が奪われます。
冷却された水は充填物から出てシステムに戻ります。
充填物が適切に設計され、空気と水が均一に分散されている場合、水と空気の効果的な接触が大きくなるほど、熱伝達の可能性が高くなります。
従来の冷却塔充填物のほとんどは PVC またはポリプロピレンから製造されています。これらの材料は経済的であり、多くの用途に効果的です。
ただし、動作条件がプラスチック充填の実用限界を超える場合、ステンレス鋼が魅力的になります。
ステンレス鋼は、従来の PVC 冷却塔充填物よりも大幅に高い温度に耐えることができます。
これにより、特定の高温産業用途に適しています。
金属パッキンは構造強度が高く、厳しい使用条件下でも変形に耐えることができます。
ステンレス鋼は不燃性であるため、防火性能が重要な考慮事項となる用途のオプションとなります。
適切に選択されたステンレス鋼グレードは、多くの産業環境に対して強力な耐性を提供します。
ステンレス鋼の充填物を正しく選択して維持すると、要求の厳しい冷却用途において耐用年数を延長できます。
材料の選択は、水の化学的性質、温度、汚染物質、プロセス条件に基づいて行う必要があります。
304 ステンレス鋼は、優れた耐食性が必要な一般産業用途によく使用されます。
次のような用途に適しています。
一般的な冷却システム
産業用空調設備
蒸発凝縮器
中温用途
316 ステンレス鋼は、多くの環境で耐食性が向上しており、塩化物にさらされたり、より攻撃的な水の化学反応が存在する場合に好まれる場合があります。
316L は低炭素ステンレス鋼のオプションであり、製造と耐食性が重要な場所で広く使用されています。
正しいグレードは、アプリケーション名だけで選択するのではなく、実際の動作条件を評価して確認する必要があります。
金属製冷却塔パッキンの主な用途の 1 つは、高温での使用です。
プラスチック冷却塔の充填物には、材質、設計、および動作条件に応じて温度制限があります。ステンレス鋼は、より高い耐熱性が必要な場合の代替品となります。
潜在的な用途には次のようなものがあります。
産業用プロセス冷却
鉄鋼製造
化学処理
発電
石油化学プラント
廃熱遮断
高温水冷
工業用蒸発凝縮器
選択したステンレス鋼グレードとパッキン構造の最高使用温度を確認する必要があります。
| 特徴 | ステンレス鋼の充填 | PVCフィル |
| 材料 | ステンレス鋼 | PVC |
| 耐熱性 | 高い | より低い |
| 機械的強度 | 素晴らしい | 適度 |
| 耐火性 | 素晴らしい | アプリケーションに依存する |
| 耐食性 | 適切なグレードで優れています | 多くの水環境に適しています |
| 重さ | より高い | より低い |
| 料金 | より高い | より低い |
| 高温サービス | 優れたポテンシャル | 限定 |
| 寿命 | 適切に選択すると長い | アプリケーションに依存する |
| 一般的な使用方法 | 産業用/要求の厳しいアプリケーション | 一般冷却塔 |
PVC は多くの標準冷却塔にとって依然として経済的な選択肢ですが、温度、強度、耐火性、または特定の環境条件が追加投資を正当化する場合には、ステンレス鋼の充填がより適切です。
ポリプロピレンも冷却塔のパッキンによく使われる材料です。
| 特徴 | ステンレス鋼 | PP |
| 耐熱性 | 高い | 良い |
| 機械的強度 | 非常に高い | 良い |
| 重さ | より高い | より低い |
| 耐食性 | 正しいグレードで優れています | 多くの化学薬品に優れています |
| ファイアーパフォーマンス | 不燃性 | 材質に依存する |
| 料金 | より高い | より低い |
| 産業用高温用途 | 優れたポテンシャル | アプリケーションに依存する |
最適な充填材料は、実際の冷却水の温度、化学的性質、機械的要件、およびプロジェクトの予算によって異なります。

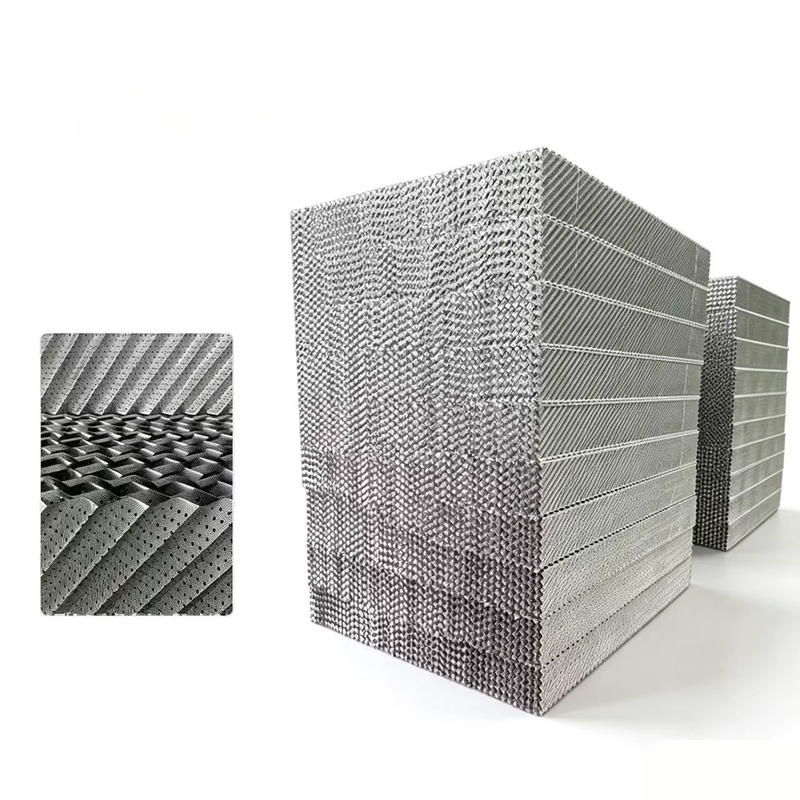

充填パックは、構造化された構成に配置された成形ステンレス鋼シートを使用して製造できます。
波形はパッキンを通る流路を形成します。
表面には次のものが含まれる場合があります。
波形
ミシン目
エンボス模様
テクスチャーのある表面
クロスフローチャネル
散水機能
これらの機能により、水と空気の間の有効接触面積が増加します。
正確なジオメトリは、以下のバランスをとるように設計する必要があります。
伝熱性能
空気圧の低下
配水
耐汚染性
機械的強度
製造要件
ステンレス鋼冷却塔パッキンは、多くの産業用熱遮断システムで使用できます。
従来のプラスチック充填物では必要な温度や機械的性能が得られない、要求の厳しい冷却塔用途に適しています。
蒸発熱除去システムで水と空気の接触を増やすために使用されます。
外部スプレー水を使用して閉じたプロセス回路から熱を除去するシステムに組み込むことができます。
ステンレス鋼の充填は、適合性評価後に、選択された化学処理環境向けに指定できます。
温度と耐久性が重要な産業用冷却システムに役立ちます。
高い熱負荷を伴う特殊な冷却用途に検討できます。
選択された高温プロセス冷却システムに適しています。
プロセス廃熱を除去するように設計された装置に組み込むことができます。
冷却塔の充填物は、さまざまな塔構成に合わせて設計できます。
逆流タワーでは、水は下方に移動し、空気は充填物を通って上方に移動します。
パッキンは効果的な向流接触を促進するように設計されています。
クロスフロータワーでは、空気は充填物内を水平に移動し、水は下方に流れます。
充填ジオメトリは、適切な水の分布と空気の流れの特性を提供する必要があります。
ステンレススチール製の充填パックは、タワーの内部寸法とエアフローの配置に応じてカスタマイズできます。
当社は、既存の冷却塔および蒸発凝縮器の要件に応じてカスタマイズされたステンレス鋼充填物を提供します。
カスタマイズには次のものが含まれます。
ステンレス鋼種
シートの厚さ
波形角度
波形の高さ
表面パターン
梱包高さ
梱包幅
梱包長さ
ブロック寸法
水の流れ方向
気流方向
サポート構成
設置の手配
カスタム製造は、に特に役立ちます。 交換用冷却塔充填 元の製品が廃止または入手できない場合の
正しいステンレス鋼の充填物を選択するには、単に物理的な寸法を一致させるだけでは不十分です。
機器が次のとおりであるかどうかを特定します。
クロスフロー
逆流
強制徴兵
誘発ドラフト
開回路
閉回路
蒸発凝縮器
温水入口温度と冷水出口温度を提供します。
水分負荷は、必要なパッキン構成に影響します。
充填材の選択には、空気量と許容圧力損失が重要です。
pH、塩化物、硬度、浮遊物質、その他の汚染物質は、材料の選択と汚れに影響を与えます。
正確な充填寸法と充填床の高さを提供します。
水に重大な浮遊物質または生物学的汚染が含まれている場合は、より開放的な充填構成が好ましい場合があります。
冷却塔のパッキンは配水システムと連携して機能します。
高品質の充填では、著しく不均一な水の分布を補うことはできません。
システムには適切な以下が含まれている必要があります。
スプレーノズル
配水管
ヘッダー
分岐管
配水業者
均一な分布により、より多くのパッキン表面を濡れたままにすることができ、タワー全体の性能を向上させることができます。
当社は 、ステンレス鋼冷却塔パッキン、コンデンサー充填パック、蒸発コンデンサー充填物、産業用冷却塔充填物、および 産業用途向けのカスタム金属パッキンを提供しています。
当社の製品は以下に従って製造できます。
既存の充填サンプル
技術図面
タワーの寸法
設備型式
写真
動作条件
顧客仕様
新規設置とリプレイス工事の両方をサポートいたします。
正確な製品の選択と価格を確認するには、次の情報を提供してください。
冷却塔または凝縮器のタイプ
メーカーとモデル
寸法を埋める
必要な梱包高さ
タワーの幅と長さ
湯温
冷水温度
水流量
利用可能な場合はエアフロー
動作環境
水化学
ステンレス鋼種
必要な数量
既存の塗りつぶし写真または図面
交換用途の場合は、鮮明な写真と正確な測定値が特に役立ちます。
これは、水と空気の接触を増やし、熱遮断を向上させるために冷却塔内に設置される金属製の熱伝達媒体です。ステンレス鋼は、高い強度、耐熱性、耐食性を備えています。
コンデンサーフィルパックは、循環水と空気の接触を改善し、コンデンサーシステムからの熱を除去するために蒸発コンデンサーに取り付けられるパッキンです。
ステンレス鋼は、より高い耐熱性、より優れた機械的強度、耐火性、または特殊な腐食性能を必要とする用途に選択できます。
はい、ステンレス鋼は、選択したグレード、設計、水の化学的性質、および動作条件に応じて、多くの高温用途に適しています。
はい。寸法、材料グレード、シートの厚さ、波形の形状、梱包高さ、ブロック構成をカスタマイズできます。
可能性はありますが、交換は油圧、熱、構造、設置の互換性について評価する必要があります。
はい。ステンレス鋼パッキンは、適切な蒸発凝縮器用途に合わせて設計できます。
耐用年数は、水の化学的性質、温度、汚れ、腐食、洗浄、機械的条件によって異なります。適切な水処理とメンテナンスにより、耐用年数を大幅に延ばすことができます。
既存の充填寸法、タワーのタイプ、動作温度、水流量、写真、および推奨される材質を提供します。既存の図面や機器のモデル情報も役立ちます。
を探しています ステンレス製冷却塔充填サプライヤー、蒸発凝縮器充填メーカー、工業用冷却塔梱包メーカー、またはカスタム凝縮器充填パック サプライヤー?
既存の充填寸法、写真、装置モデル、図面、または動作条件をお送りください。
当社はを提供できます。 ステンレス鋼冷却塔パッキンおよび凝縮器充填パック 、工業用冷却塔、蒸発凝縮器、閉回路冷却システム、および高温熱遮断用途向けに、カスタマイズされた
技術仕様、カスタム寸法、交換ソリューション、お見積りについては、お問い合わせください。
