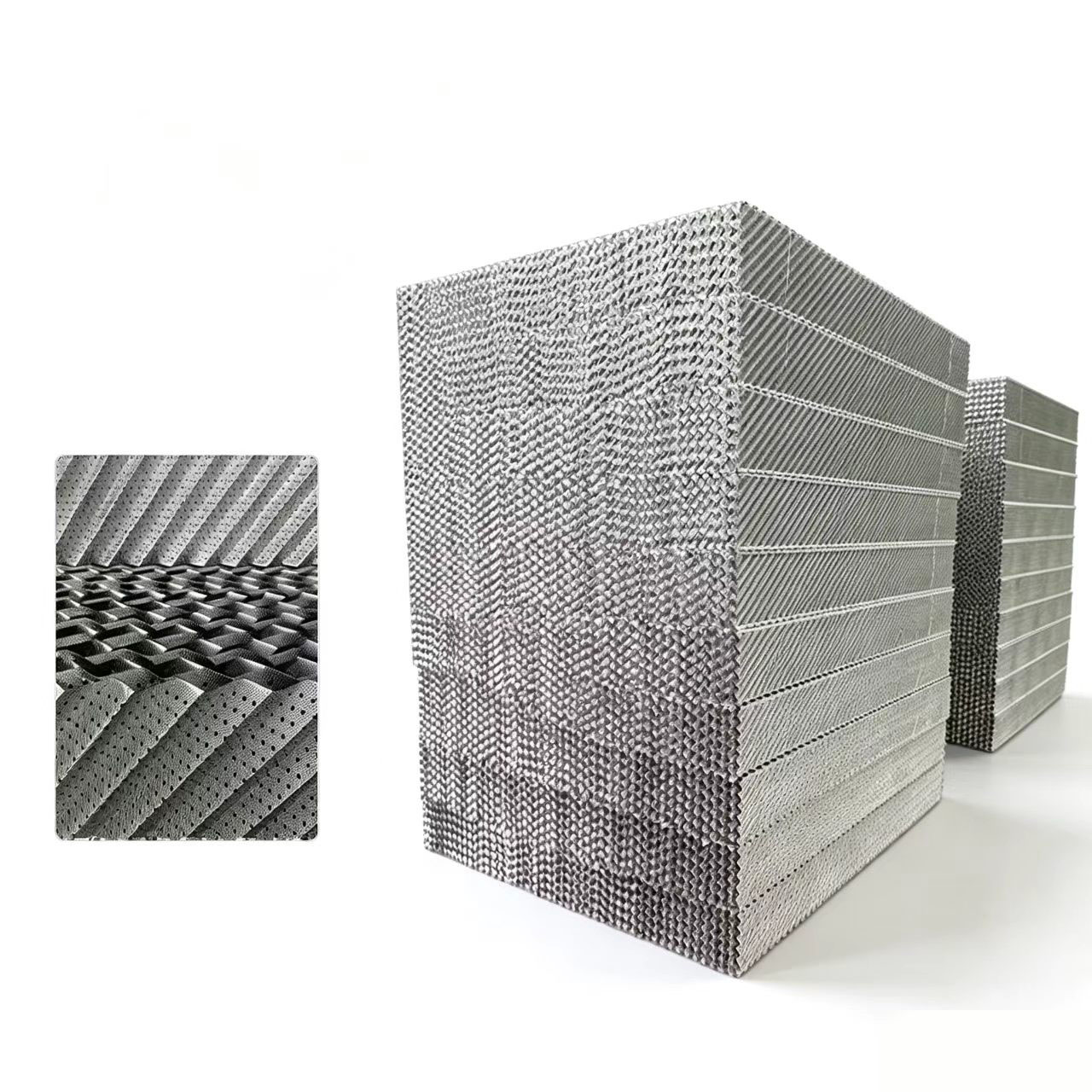

Les packs de remplissage de condenseur d'emballage de tour de refroidissement en acier inoxydable sont des supports de transfert de chaleur métalliques de haute performance conçus pour les tours de refroidissement industrielles, les condenseurs évaporatifs, les systèmes de refroidissement en circuit fermé et les équipements spécialisés de rejet de chaleur.
Fabriqués à partir de tôle d'acier inoxydable résistante à la corrosion, ces packs de remplissage offrent une grande zone de contact efficace entre l'eau et l'air. La surface ondulée ou structurée favorise la propagation de l'eau et les turbulences tout en permettant à l'air de passer à travers l'emballage.
Contrairement aux remplissages de tour de refroidissement conventionnels en PVC ou en PP, les garnitures de tour de refroidissement en acier inoxydable sont conçues pour les applications où une résistance à des températures plus élevées, une résistance mécanique, une résistance au feu ou une résistance à des conditions de fonctionnement agressives sont requises.
La géométrie de l'emballage, la qualité du matériau, l'épaisseur de la feuille, le motif de surface, les dimensions et la configuration d'installation peuvent être personnalisés pour différents systèmes de refroidissement et de condenseur industriels.
Construction en acier inoxydable
Résistance aux hautes températures
Excellente résistance mécanique
Forte résistance à la corrosion
Grande surface de transfert de chaleur efficace
Conception d'emballage ondulé ou structuré
Favorise le contact eau-air
Convient aux tours de refroidissement industrielles
Convient aux condenseurs évaporatifs
Convient aux applications à haute température
Construction nécessitant peu d'entretien
Dimensions personnalisées disponibles
Emballage de remplacement OEM disponible
Convient aux environnements industriels exigeants
| de l'article | Spécification |
|---|---|
| Type de produit | Remplissage de la tour de refroidissement en acier inoxydable |
| Application | Tour de refroidissement/condenseur évaporatif |
| Matériel | Acier inoxydable |
| Notes communes | 304/316/316L |
| Construction | Feuille ondulée/structurée |
| Surface | Lisse / Texturé / Perforé, selon le design |
| Épaisseur de la feuille | Personnalisé |
| Hauteur de remplissage | Personnalisé |
| Dimensions du bloc | Personnalisé |
| Température de fonctionnement | Dépend de l'application |
| Transfert de chaleur | Contact Air-Eau |
| Installation | Crossflow / Counterflow / Systèmes personnalisés |
| Remplacement | OEM/Pièces de rechange |
| Fabrication | Coutume |
Remarque : La qualité exacte du matériau, l'épaisseur de la feuille, la géométrie de la surface, la température de fonctionnement, les dimensions et les performances thermiques doivent être sélectionnées en fonction de la conception de la tour de refroidissement ou du condenseur.
L'emballage de la tour de refroidissement, également connu sous le nom de remplissage de la tour de refroidissement, est le support de transfert de chaleur installé à l'intérieur d'une tour de refroidissement pour augmenter la zone de contact entre l'eau en circulation et l'air.
Le processus de base est le suivant :
Eau chaude → Surface de remplissage → Contact air-eau → Évaporation → Eau refroidie
Lorsque l’eau chaude s’écoule sur la surface de l’emballage, elle se propage en un film mince ou est divisée en jets et gouttelettes plus petits. L'air circulant à travers le remplissage élimine la chaleur de l'eau.
Les packs de remplissage en acier inoxydable utilisent des tôles spécialement formées pour créer de nombreux passages d'écoulement et surfaces de transfert de chaleur.
Le remplissage de la tour de refroidissement est l’un des composants les plus importants affectant les performances thermiques.
L'eau chaude en circulation est distribuée sur le dessus du remblai.
La surface en acier inoxydable spécialement formée favorise la propagation de l'eau sur une grande surface.
Les ventilateurs ou le tirage naturel déplacent l'air à travers l'emballage.
La chaleur se déplace de l'eau vers l'air.
Une petite partie de l’eau s’évapore, emportant la chaleur latente.
L'eau refroidie quitte le remplissage et retourne au système.
Plus le contact eau-air efficace est important, plus le potentiel de transfert de chaleur est élevé, à condition que le remplissage soit correctement conçu et que l'air et l'eau soient répartis uniformément.
La plupart des remplissages de tours de refroidissement conventionnels sont fabriqués à partir de PVC ou de polypropylène. Ces matériaux sont économiques et efficaces pour de nombreuses applications.
Cependant, l’acier inoxydable devient intéressant lorsque les conditions de fonctionnement dépassent les limites pratiques du remplissage plastique.
L’acier inoxydable peut résister à des températures nettement plus élevées que le remplissage conventionnel des tours de refroidissement en PVC.
Cela le rend adapté à certaines applications industrielles à haute température.
La garniture métallique a une résistance structurelle élevée et peut résister à la déformation dans des conditions de fonctionnement exigeantes.
L'acier inoxydable est incombustible, ce qui en fait une option pour les applications où la résistance au feu est un facteur important.
Des nuances d'acier inoxydable correctement sélectionnées peuvent offrir une forte résistance à de nombreux environnements industriels.
Lorsqu'il est correctement sélectionné et entretenu, le remplissage en acier inoxydable peut offrir une durée de vie prolongée dans les applications de refroidissement exigeantes.
La sélection des matériaux doit être basée sur la chimie de l’eau, la température, les contaminants et les conditions du procédé.
L'acier inoxydable 304 est couramment utilisé pour les applications industrielles générales où une bonne résistance à la corrosion est requise.
Il peut convenir pour :
Systèmes de refroidissement généraux
Climatisation industrielle
Condenseurs évaporatifs
Applications à température modérée
L'acier inoxydable 316 offre une résistance améliorée à la corrosion dans de nombreux environnements et peut être préféré en cas d'exposition au chlorure ou de chimie de l'eau plus agressive.
Le 316L constitue une option en acier inoxydable à faible teneur en carbone et est largement utilisé là où la fabrication et la résistance à la corrosion sont importantes.
La qualité correcte doit être confirmée par une évaluation des conditions de fonctionnement réelles plutôt que sélectionnée uniquement par le nom de l'application.
L’une des principales applications du garnissage métallique des tours de refroidissement est le service à haute température.
Le remplissage en plastique des tours de refroidissement présente des limites de température qui dépendent du matériau, de la conception et des conditions de fonctionnement. L'acier inoxydable constitue une alternative lorsqu'une résistance à des températures plus élevées est requise.
Les applications potentielles comprennent :
Refroidissement des procédés industriels
Fabrication d'acier
Traitement chimique
Production d'électricité
Usines pétrochimiques
Rejet de la chaleur perdue
Refroidissement par eau à haute température
Condenseurs évaporatifs industriels
La température de fonctionnement maximale doit être confirmée pour la qualité d'acier inoxydable et la construction de garniture sélectionnées.
| Fonctionnalité | Remplissage en acier inoxydable | Remplissage en PVC |
| Matériel | Acier inoxydable | PVC |
| Résistance à la température | Haut | Inférieur |
| Résistance mécanique | Excellent | Modéré |
| Résistance au feu | Excellent | Dépend de l'application |
| Résistance à la corrosion | Excellent avec une note appropriée | Bon dans de nombreux environnements aquatiques |
| Poids | Plus haut | Inférieur |
| Coût | Plus haut | Inférieur |
| Service à haute température | Excellent potentiel | Limité |
| Durée de vie | Long lorsqu'il est correctement sélectionné | Dépend de l'application |
| Utilisation typique | Applications industrielles / exigeantes | Tours de refroidissement générales |
Le PVC reste un choix économique pour de nombreuses tours de refroidissement standard, tandis que le remplissage en acier inoxydable est plus approprié lorsque la température, la résistance, la résistance au feu ou les conditions environnementales spécifiques justifient un investissement supplémentaire.
Le polypropylène est un autre matériau courant pour l’emballage des tours de refroidissement.
| Fonctionnalité | Acier inoxydable | PP |
| Résistance à la température | Haut | Bien |
| Résistance mécanique | Très élevé | Bien |
| Poids | Plus haut | Inférieur |
| Résistance à la corrosion | Excellent avec une note correcte | Excellent pour de nombreux produits chimiques |
| Performance au feu | Incombustible | Dépend du matériau |
| Coût | Plus haut | Inférieur |
| Applications industrielles à haute température | Excellent potentiel | Dépend de l'application |
Le meilleur matériau de remplissage dépend de la température réelle de l’eau de refroidissement, de sa composition chimique, des exigences mécaniques et du budget du projet.
Les packs de remplissage peuvent être fabriqués à l'aide de feuilles d'acier inoxydable formées disposées selon une configuration structurée.
Les ondulations créent des canaux d'écoulement à travers la garniture.
La surface peut comprendre :
Ondulations
Perforations
Motifs en relief
Surfaces texturées
Canaux à flux croisés
Caractéristiques d'épandage de l'eau
Ces caractéristiques peuvent augmenter la zone de contact efficace entre l’eau et l’air.
La géométrie exacte doit être conçue pour équilibrer :
Performances de transfert de chaleur
Chute de pression atmosphérique
Distribution d'eau
Résistance à l'encrassement
Résistance mécanique
Exigences de fabrication
Les garnitures de tour de refroidissement en acier inoxydable peuvent être utilisées dans de nombreux systèmes industriels de rejet de chaleur.
Convient aux applications exigeantes de tours de refroidissement où les remplissages en plastique conventionnels peuvent ne pas fournir la température ou les performances mécaniques requises.
Utilisé pour augmenter le contact eau-air dans les systèmes de rejet de chaleur par évaporation.
Peut être intégré dans des systèmes où de l'eau pulvérisée externe est utilisée pour éliminer la chaleur d'un circuit de processus fermé.
Le remplissage en acier inoxydable peut être spécifié pour certains environnements de traitement chimique après évaluation de compatibilité.
Utile pour les systèmes de refroidissement industriels où la température et la durabilité sont importantes.
Peut être envisagé pour les applications de refroidissement spécialisées impliquant des charges thermiques élevées.
Convient à certains systèmes de refroidissement de processus à haute température.
Peut être incorporé dans des équipements conçus pour rejeter la chaleur résiduelle du procédé.
Le remplissage de la tour de refroidissement peut être conçu pour différentes configurations de tour.
Dans une tour à contre-courant, l’eau descend tandis que l’air monte à travers le remplissage.
L'emballage est conçu pour favoriser un contact efficace à contre-courant.
Dans une tour à flux croisés, l’air se déplace horizontalement à travers le remplissage tandis que l’eau s’écoule vers le bas.
La géométrie de remplissage doit fournir des caractéristiques appropriées de distribution d’eau et de débit d’air.
Les packs de remplissage en acier inoxydable peuvent être personnalisés en fonction des dimensions internes de la tour et de la disposition du flux d'air.
Nous fournissons un remplissage en acier inoxydable personnalisé en fonction des exigences existantes en matière de tour de refroidissement et de condenseur évaporatif.
La personnalisation peut inclure :
Nuance d'acier inoxydable
Épaisseur de la feuille
Angle d'ondulation
Hauteur d'ondulation
Modèle de surface
Hauteur d'emballage
Largeur d'emballage
Longueur d'emballage
Dimensions du bloc
Sens d'écoulement de l'eau
Direction du flux d'air
Configuration prise en charge
Disposition d'installation
La fabrication sur mesure est particulièrement utile pour le remplissage de tours de refroidissement de remplacement lorsque le produit d'origine est obsolète ou indisponible.
La sélection du bon remplissage en acier inoxydable nécessite plus que la simple correspondance des dimensions physiques.
Déterminez si l’équipement est :
Flux croisé
Contre-courant
Tirage forcé
Tirage induit
Circuit ouvert
Circuit fermé
Condenseur évaporatif
Prévoir des températures d’entrée d’eau chaude et de sortie d’eau froide.
La charge d'eau affecte la configuration de garniture requise.
Le volume d'air et la chute de pression admissible sont importants pour la sélection du remplissage.
Le pH, les chlorures, la dureté, les matières en suspension et d'autres contaminants affectent la sélection des matériaux et l'encrassement.
Fournissez les dimensions exactes de remplissage et la hauteur du lit d’emballage.
Si l’eau contient d’importantes matières en suspension ou une contamination biologique, une configuration de remplissage plus ouverte peut être préférable.
L'emballage de la tour de refroidissement fonctionne avec le système de distribution d'eau.
Un remplissage de haute qualité ne peut pas compenser une répartition de l’eau très inégale.
Le système doit inclure :
Buses de pulvérisation
Tuyaux de distribution
En-têtes
Tuyaux de dérivation
Distributeurs d'eau
Une distribution uniforme permet à une plus grande partie de la surface de garniture de rester mouillée et peut améliorer les performances globales de la tour.
Nous fournissons des emballages de tour de refroidissement en acier inoxydable, des packs de remplissage de condenseur, des remplissages de condenseur évaporatif, des remplissages de tour de refroidissement industrielle et des emballages métalliques personnalisés pour les applications industrielles.
Nos produits peuvent être fabriqués selon :
Échantillons de remplissage existants
Dessins techniques
Dimensions de la tour
Modèles d'équipement
Photos
Conditions de fonctionnement
Spécifications client
Nous soutenons aussi bien les nouvelles installations que les projets de remplacement.
Pour une sélection de produits et des prix précis, veuillez fournir :
Type de tour de refroidissement ou de condenseur
Fabricant et modèle
Cotes de remplissage
Hauteur d'emballage requise
Largeur et longueur de la tour
Température de l'eau chaude
Température de l'eau froide
Débit d'eau
Flux d'air si disponible
Environnement opérationnel
Chimie de l'eau
Nuance d'acier inoxydable
Quantité requise
Photographies ou dessins de remplissage existants
Pour les applications de remplacement, des photographies claires et des mesures précises sont particulièrement utiles.
Il s'agit d'un support métallique de transfert de chaleur installé à l'intérieur d'une tour de refroidissement pour augmenter le contact eau-air et améliorer le rejet de chaleur. L'acier inoxydable offre une résistance élevée, une résistance à la température et une résistance à la corrosion.
Le pack de remplissage du condenseur est un emballage installé dans un condenseur évaporatif pour améliorer le contact entre l'eau en circulation et l'air, aidant ainsi à éliminer la chaleur du système du condenseur.
L'acier inoxydable peut être sélectionné pour les applications nécessitant une résistance à des températures plus élevées, une plus grande résistance mécanique, une plus grande résistance au feu ou des performances de corrosion spécialisées.
Oui, l’acier inoxydable convient à de nombreuses applications à haute température, sous réserve de la qualité, de la conception, de la chimie de l’eau et des conditions de fonctionnement sélectionnées.
Oui. Les dimensions, la qualité du matériau, l'épaisseur de la feuille, la géométrie de l'ondulation, la hauteur d'emballage et la configuration des blocs peuvent être personnalisées.
Potentiellement, mais le remplacement doit être évalué pour la compatibilité hydraulique, thermique, structurelle et d'installation.
Oui. Des garnitures en acier inoxydable peuvent être conçues pour des applications de condenseurs évaporatifs appropriées.
La durée de vie dépend de la chimie de l'eau, de la température, de l'encrassement, de la corrosion, du nettoyage et des conditions mécaniques. Un traitement et un entretien appropriés de l’eau peuvent prolonger considérablement la durée de vie.
Fournissez les dimensions de remplissage existantes, le type de tour, les températures de fonctionnement, le débit d'eau, les photos et le matériau préféré. Les dessins existants ou les informations sur les modèles d'équipement sont également utiles.
Vous recherchez un fournisseur de remplissage de tour de refroidissement en acier inoxydable, un fabricant de remplissage de condenseur évaporatif, un fabricant d'emballage de tour de refroidissement industriel ou un fournisseur de pack de remplissage de condenseur personnalisé?
Envoyez-nous vos dimensions de remplissage existantes, vos photographies, votre modèle d'équipement, vos dessins ou vos conditions de fonctionnement.
Nous pouvons fournir des emballages de tour de refroidissement et des packs de remplissage de condenseur personnalisés en acier inoxydable pour les tours de refroidissement industrielles, les condenseurs évaporatifs, les systèmes de refroidissement en circuit fermé et les applications de rejet de chaleur à haute température.
Contactez-nous pour les spécifications techniques, les dimensions personnalisées, les solutions de remplacement et le devis.
