कूलिंग टॉवर के मुख्य घटक क्या हैं?

कूलिंग टावर्स औद्योगिक परिसंचारी पानी को ठंडा करने के लिए प्रमुख उपकरण हैं, और उनका प्रदर्शन निम्नलिखित मुख्य घटकों पर निर्भर करता है:

1। प्रशंसक प्रणाली

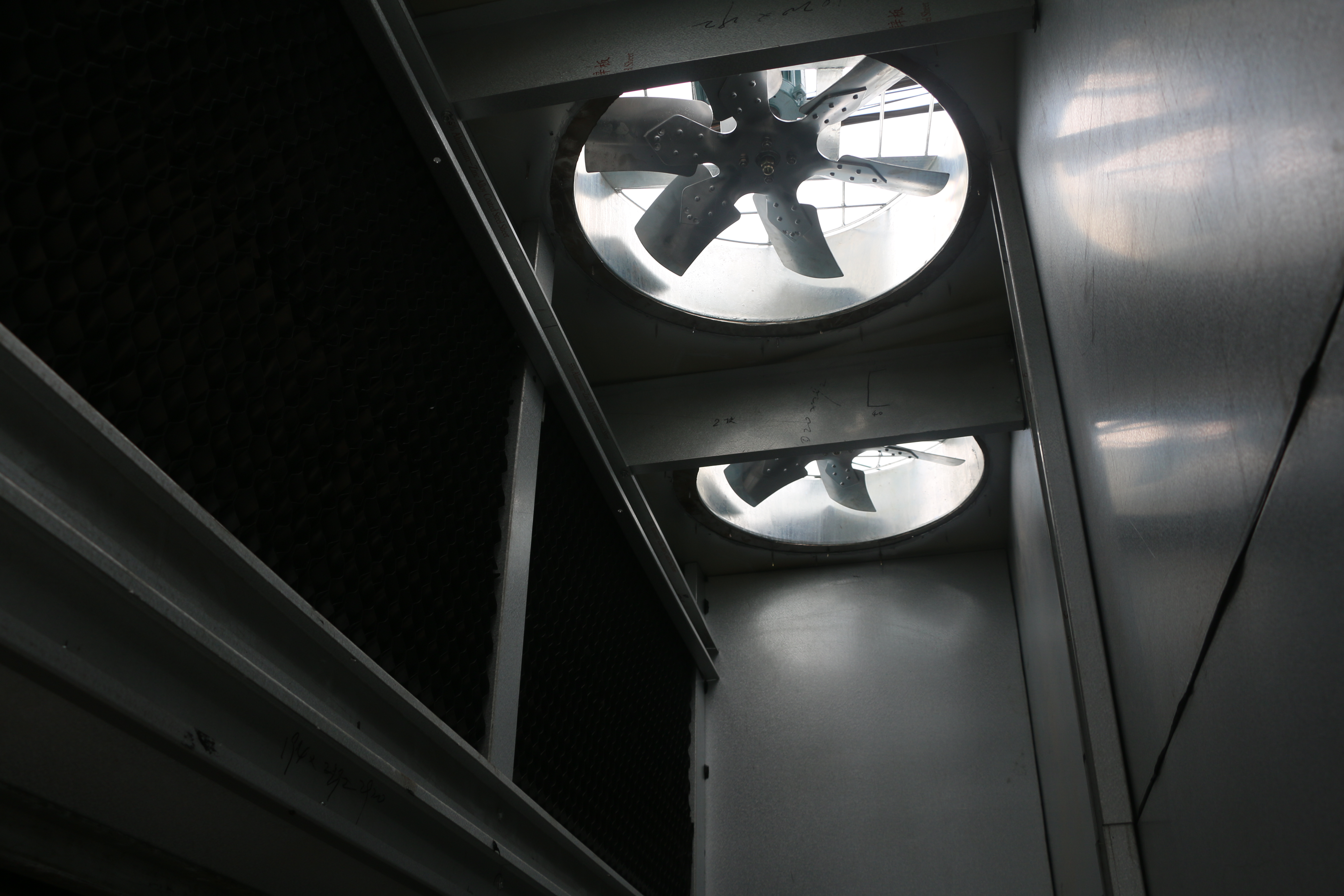

अक्षीय प्रवाह/केन्द्रापसारक प्रशंसक: मजबूर वेंटिलेशन कूलिंग टावर्स अक्षीय प्रवाह प्रशंसकों (200-1000m⊃3 तक हवा की मात्रा के साथ) का उपयोग करते हैं, जबकि प्रेरित वेंटिलेशन प्रकार ज्यादातर केन्द्रापसारक प्रशंसकों का उपयोग करते हैं। कूलिंग टॉवर फैन की गति आमतौर पर 100 से 500rpm होती है, और इसकी ऊर्जा खपत सिस्टम की कुल बिजली की खपत का 30% से 50% तक होती है ( 'औद्योगिक कूलिंग टॉवर डिज़ाइन मैनुअल ' देखें)।

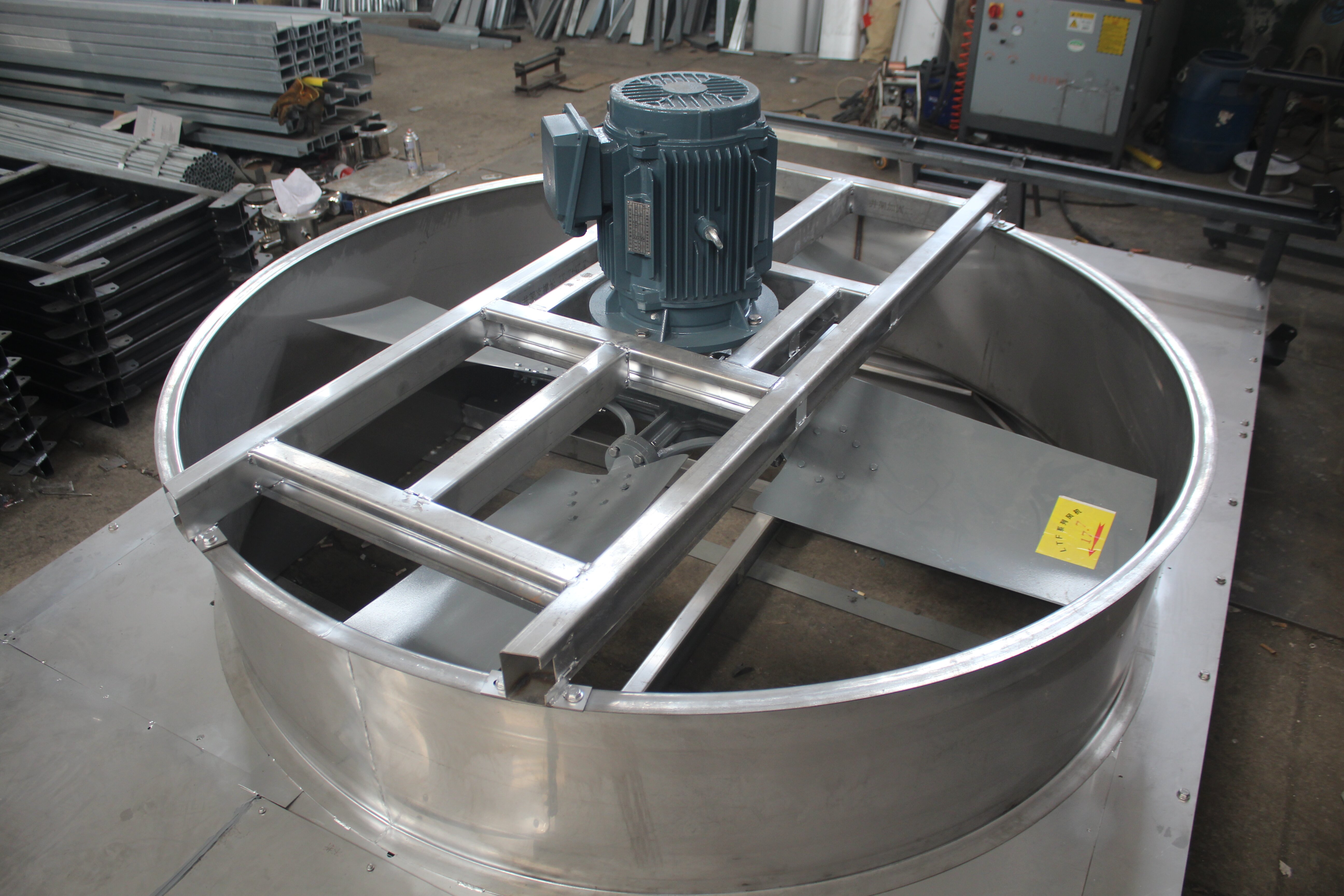

-मोटर और REDUCER: वे प्रशंसक को संचालित करने के लिए ड्राइव करते हैं और नमी-प्रूफ और एंटी-जंग डिज़ाइन से लैस होने की आवश्यकता होती है।

2। भराव परत

- फ़ंक्शन: गर्मी विनिमय दक्षता बढ़ाने के लिए पानी और गैस के बीच संपर्क क्षेत्र को बढ़ाएं। सामान्य प्रकार कूलिंग टॉवर पैकिंग में फिल्म प्रकार (पीवीसी सामग्री) और स्प्लैश प्रकार (पॉलीप्रोपाइलीन सामग्री) शामिल हैं, जिसमें गर्मी विनिमय दक्षता 60% से 80% तक पहुंचती है।

-पैरामीटर: पैकिंग की ऊंचाई आमतौर पर 1-2.5m होती है, और दबाव ड्रॉप 15-30pa/m (ASHRAE मानक) पर नियंत्रित होता है।

3। जल वितरण उपकरण

- रोटेटिंग नोजल/फिक्स्ड नोजल: समान रूप से गर्म पानी वितरित करें, 90%से अधिक की कवरेज दर के साथ। नोजल व्यास 5 से 20 मिमी है, और प्रवाह दर सीमा 5 से 50m³/h है।

- एंटी-क्लॉगिंग डिज़ाइन: कैल्शियम स्केल संचय को रोकने के लिए नियमित सफाई की आवश्यकता होती है।

4। जल कलेक्टर (जल विभाजक)

फ़ंक्शन: पानी की बूंद के बहाव को कम कर देता है, जिसमें पानी की बचत की दर 0.001% -0.005% (EPA डेटा) तक होती है। सामग्री ज्यादातर पीवीसी या शीसे रेशा प्रबलित प्लास्टिक हैं, और स्थापना कोण 45 ° -60 ° है।

5। शेल संरचना

- सामग्री: शीसे रेशा प्रबलित प्लास्टिक (संक्षारण-प्रतिरोधी), जस्ती स्टील (उच्च शक्ति) या कंक्रीट (बड़े औद्योगिक टावरों के लिए)।

- एयर डक्ट: एयर फ्लो ऑर्गनाइजेशन को ऑप्टिमाइज़ करें और भंवर प्रतिरोध को कम करें।

Ii। सहायक प्रणाली और विशेष डिजाइन

पानी पंप का परिसंचारी

सिर 15-50 मीटर है, और प्रवाह दर को 1.2 गुना ठंडा पानी की मात्रा (GB/T 7190 मानक) पर चुना जाता है।

2। नाली वाल्व और फ़िल्टर

नियमित रूप से केंद्रित पानी को सूखा दें और पानी की कठोरता को ≤500mg/L (उद्योग-अनुशंसित मूल्य) होने के लिए नियंत्रित करें।

3। बुद्धिमान नियंत्रण प्रणाली

प्रशंसक/पंप गति का परिवर्तनीय आवृत्ति विनियमन 20% से 40% ऊर्जा (केस डेटा) बचा सकता है।

Iii। विभिन्न प्रकार के शीतलन टावरों के बीच घटक अंतर

1। खुली और बंद कूलिंग टावर्स

बंद टावर्स जल प्रदूषण को रोकने के लिए कॉइल पाइप (स्टेनलेस स्टील या तांबे से बने) से लैस हैं, लेकिन लागत 30% से 50% अधिक है ।2। क्रॉस-फ्लो और काउंटर-फ्लो डिज़ाइन

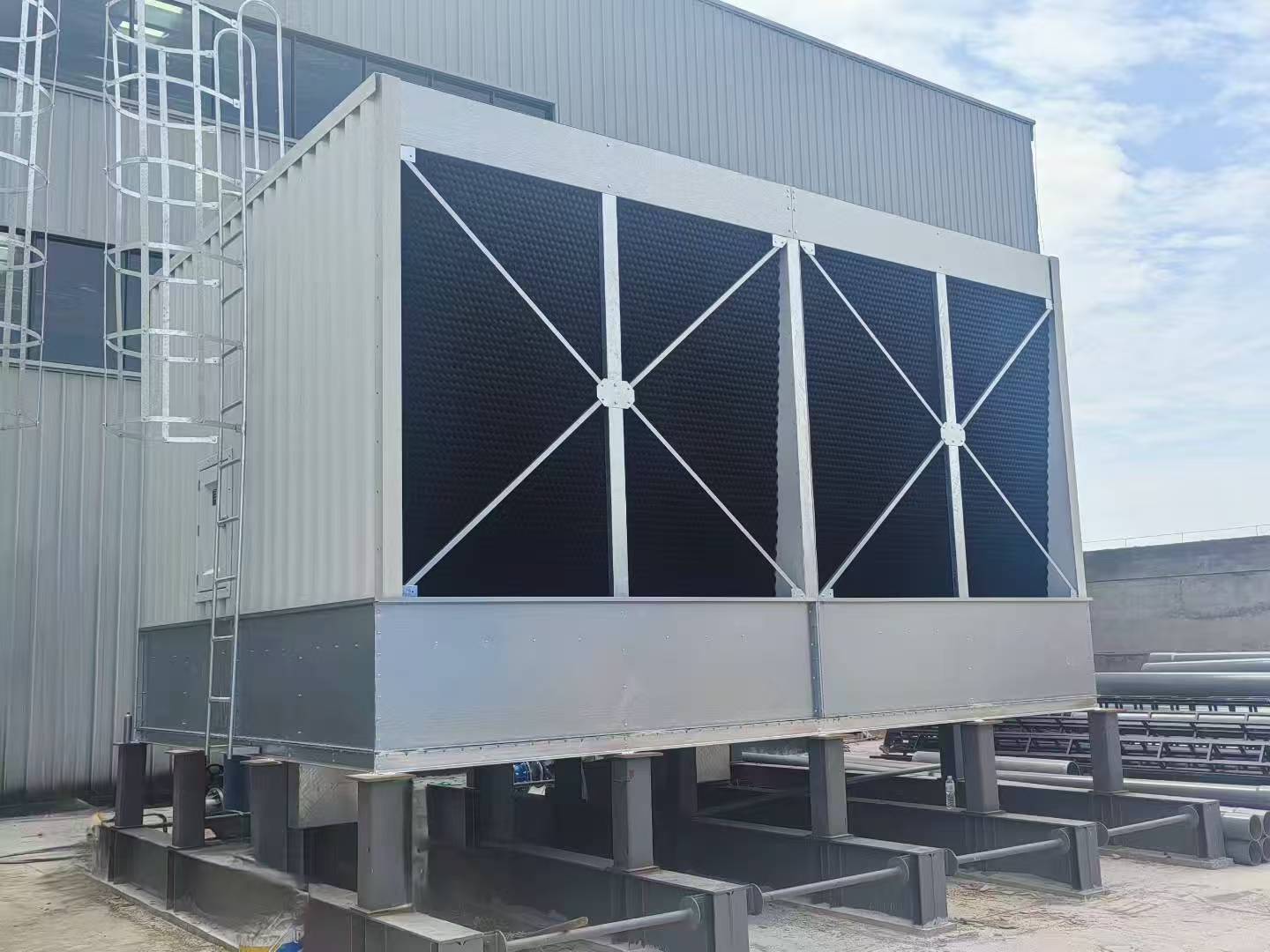

क्रॉस-फ्लो टॉवर पैकिंग दोनों तरफ रखी जाती है, जिसके परिणामस्वरूप कम हवा प्रतिरोध होती है। काउंटर-फ्लो टॉवर में एयरफ्लो लंबवत रूप से बढ़ता है, जिसके परिणामस्वरूप उच्च गर्मी विनिमय दक्षता होती है।

विस्तारित नोट: कूलिंग टावरों के चयन के लिए घटक मापदंडों और पर्यावरणीय स्थितियों के व्यापक मूल्यांकन की आवश्यकता होती है। उदाहरण के लिए, उच्च तापमान और आर्द्रता वाले क्षेत्रों में, प्रशंसक की हवा की मात्रा को 10% से 15% तक बढ़ाया जाना चाहिए, जबकि उत्तरी सर्दियों में, एंटी-फ्रीजिंग डिज़ाइन (जैसे इलेक्ट्रिक ट्रेसिंग) की आवश्यकता होती है। घटक संयोजन को अनुकूलित करके, कूलिंग टॉवर का तापमान अंतर 5-15 ℃ तक पहुंच सकता है, जैसे कि रासायनिक इंजीनियरिंग और शक्ति जैसे उद्योगों की सख्त आवश्यकताओं को पूरा करता है।
