Вибір правильного наповнення для градирень має важливе значення для ефективної теплопередачі, стабільної продуктивності охолодження та тривалого терміну служби. Наповнювач градирні створює велику площу контакту між циркулюючою водою та повітрям, що дозволяє видаляти тепло шляхом випаровування.
Однак не кожне заповнення працює однаково добре в кожній градирні. Якість води, конструкція башти, робоча температура, потік повітря, навантаження на охолодження та вимоги до обслуговування впливають на вибір наповнення.
Цей посібник пояснює, як правильно вибрати наповнювач градирні для нових установок, проектів модернізації та заміни наповнення градирні.
Наповнювач для обладнання градирні - це теплоносії, встановлені всередині градирні. Гаряча вода розподіляється по заливці, а повітря рухається через неї. Наповнювач посилює водно-повітряний контакт і сприяє випаровуванню.
Два основних типи:
Плівкова заливка
Заливка бризками
Гібридне заповнення градирні також доступне для застосувань, які потребують характеристик обох конструкцій.
Загальні матеріали наповнення включають ПВХ і ПП (поліпропілен).
Правильна комбінація типу заливки, матеріалу, геометрії та конфігурації установки може мати значний вплив на продуктивність вежі.
Основною метою заповнення градирні є збільшення ефективної площі контакту між водою та повітрям.
Хороший дизайн заповнення може допомогти:
Поліпшити теплообмін
Збільшити випаровування
Зменшіть необхідний об'єм наповнення
Підтримуйте необхідну температуру холодної води
Збільшити потужність градирні
Краще використовуйте простір вежі
Але теплові характеристики – це лише одна частина процесу вибору. Наповнення, яке добре працює з чистою водою, може не підійти для сильно забрудненої або погано очищеної води.
Почніть з визначення конфігурації градирні.
Загальні конфігурації включають:
Перехресні градирні
Протиточні градирні
Індукційні градирні
Градирні з примусовою тягою
Градирні відкритого типу
Градирні закритого типу
Наповнювач має бути сумісним із системою повітряного потоку та розподілу води у башті.
Наприклад, заповнення градирні з перехресним потоком і заповнення градирні з протитоком можуть мати різні геометрії та вимоги до встановлення.
Перш ніж вибрати продукт, підтвердьте виробника башти, модель, розміри та наявну систему заповнення.
Якість води є одним з найважливіших факторів при виборі заливки для градирні . систем
Розглянемо:
Високі концентрації зважених твердих частинок можуть накопичуватися всередині наповнювальних каналів і обмежувати потік повітря або води.
Відкладення жорсткої води можуть зменшити ефективну площу поверхні та збільшити блокування.
Водорості, бактерії та інші біологічні відкладення можуть забруднити заповнення градирні.
Промислова технологічна вода може містити масло або хімікати, які впливають на наповнювачі.
Якщо циркулююча вода має високий потенціал забруднення, відкрита конструкція з бризками може бути більш практичною, ніж щільно упакована конструкція з плівкою.
Плівкова заливка для градирень поширює воду в тонку плівку по листах спеціальної форми.
Серед переваг:
Висока ефективна площа поверхні
Ефективна тепловіддача
Компактний монтаж
Легка конструкція
Хороша продуктивність з правильно очищеною водою
Плівка ПВХ широко використовується в системах опалення, вентиляції, кондиціонування та промислового охолодження.
Плівкове заповнення, як правило, є найбільш доцільним, коли очищення води є ефективним і зважені тверді речовини контролюються.
Заливка для градирень неодноразово розбиває падаючу воду на краплі.
Його відкрита структура може забезпечити більшу толерантність до зважених твердих речовин і забруднення.
Серед переваг:
Хороша стійкість до забруднення
Відкрийте канали для води та повітря
Простіший огляд
Підходить для складних водних умов
Хороша промислова довговічність
Заповнення бризками зазвичай розглядається для промислових градирень, де якість води важко контролювати.
Матеріал – ще один важливий фактор.
Наповнення градирні з ПВХ широко використовується для заповнення плівкою.
Серед типових переваг:
Хороша жорсткість
Стійкість до корозії
Економічна ефективність
Хороша хімічна стійкість за відповідних умов
Мала вага
ПВХ зазвичай вибирають для багатьох комерційних і промислових градирень.
Наповнення градирні ПП часто використовується для заповнення бризками та певних конструкцій плівкового заповнення.
Серед потенційних переваг:
Хороша хімічна стійкість
Хороша механічна стійкість
Вища температурна здатність, ніж деякі види ПВХ
Легка конструкція
Завжди перевіряйте рекомендовану виробником робочу температуру та хімічну сумісність, перш ніж вибрати ПВХ або ПП.
Наповнення має бути здатним витримувати необхідне охолоджуюче навантаження.
Важлива інформація про дизайн включає:
Швидкість потоку оборотної води
Температура гарячої води
Температура холодної води
Розрахункова температура за вологим термометром
Температура підходу
Швидкість потоку повітря
Глибина заливки
Завантаження водою
Підхід . — це різниця між температурою холодної води, що виходить із башти, і температурою повітря, що входить, за вологим термометром
Менший підхід зазвичай вимагає більш ефективної теплопередачі та ретельного вибору наповнення.
Не вибирайте заливку лише на основі рекламованої площі поверхні. Теплові характеристики залежать від повної геометрії заповнення та умов експлуатації.
Заповнення градирні впливає на потік повітря через башту.
Дуже компактна структура наповнення може забезпечити значну площу поверхні, але також може створити опір повітряному потоку.
Розглянемо:
Швидкість повітря
Падіння тиску
Потужність вентилятора
Глибина заливки
Геометрія комірки
Конфігурація вежі
Вибране заповнення має працювати в межах доступного потоку повітря та статичного тиску вентилятора градирні.
Зміна геометрії наповнення під час модернізації без перевірки потоку повітря може вплинути на загальну продуктивність башти.
Система заповнення градирні вимагає регулярного огляду та обслуговування.
Якщо на ділянці раніше було утворення накипу або біологічне забруднення, віддайте перевагу конструкції заповнення, яку можна перевірити та ефективно очистити.
Розглянемо:
Частота очищення
Доступ до заповнення
Очищення води
Завислі речовини
Очікувані умови обслуговування
Простота заміни наповнювача
Заповнення з чудовими теоретичними тепловими характеристиками може швидко втратити ефективність, якщо його проходи будуть заблоковані.
Для заміни наповнення градирні необхідні точні вимірювання.
запис:
Довжина заливки
Ширина заливки
Висота заливки
Товщина листа
Розмір комірки
Візерунок гофре або флейта
Орієнтація заливки
Опорний інтервал
Напрямок течії води
Фотографії наявної заливки та її встановлення також можуть допомогти постачальникам визначити відповідну заміну.
Не припускайте, що блоки заливки з однаковими зовнішніми розмірами мають ідентичні теплові характеристики. Внутрішня геометрія може істотно відрізнятися.
При виборі наповнювача слід враховувати робочу температуру.
ПВХ і ПП мають різні температурні характеристики. Застосування при більш високих температурах можуть вимагати спеціальних конструкцій наповнення з ПП або інших спеціалізованих матеріалів.
Завжди порівнюйте:
Фактична робоча температура → Рейтинг матеріалу → Заповніть специфікації виробника
Це особливо важливо для охолодження промислових процесів.
Найдешевше заповнення для градирні може бути не найекономічнішим вибором протягом терміну служби.
Розглянемо загальну вартість:
Початкова покупка
Транспорт
монтаж
прибирання
Очищення води
Технічне обслуговування
Частота заміни
Енергоспоживання
Відповідне заповнення може допомогти зберегти теплові характеристики та зменшити проблеми з обслуговуванням, яких можна уникнути.
Перш ніж придбати наповнювач градирні, підтвердьте наступне:
| Фактор вибору | Що перевірити |
|---|---|
| Баштовий тип | Перехресний або протитечійний |
| Тип заливки | Плівка, сплеск або гібрид |
| матеріал | ПВХ, ПП або ін |
| Якість води | Тверді речовини, накип, біологічне зростання |
| Потік води | Розрахункова швидкість обігу |
| температура | Температури гарячої та холодної води |
| Потік повітря | Потужність вентилятора і швидкість повітря |
| Розміри заповнення | Довжина, ширина, висота |
| Геометрія комірки | Існуючий шаблон заливки |
| Технічне обслуговування | Вимоги до очищення та перевірки |
| застосування | HVAC або промислове охолодження |
Кілька помилок можуть знизити продуктивність градирні.
Недорога заливка може не відповідати необхідним термічним або механічним характеристикам.
Вибір наповнення повинен відображати фактичні умови циркулюючої води.
Навіть невеликі відмінності в конфігурації заливки можуть створити проблеми зі встановленням.
Зміна опору заповнення може вплинути на продуктивність вентилятора.
Ефективне охолодження залежить від взаємодії геометрії наповнення, розподілу води, потоку повітря та умов експлуатації.
Немає універсальної найкращої начинки. Плівкова заливка може бути придатною для чистої, належним чином обробленої води, тоді як заливка від бризок часто розглядається для застосувань із сильним забрудненням або зваженими твердими речовинами.
Обидва матеріали мають важливе застосування. ПВХ широко використовується для наповнення плівкою, тоді як ПП звичайний для заповнення бризками. Правильний вибір залежить від температури, хімічного складу води, конструкції наповнення та умов колони.
Почніть з визначення типу вежі, вимірювання наявного заповнення, перевірки якості води та робочих температур і підтвердження необхідних теплових характеристик.
Немає фіксованого інтервалу заміни. Наповнювач слід регулярно перевіряти та замінювати, якщо він сильно пошкоджений, заблокований, зіпсований або не може забезпечити необхідну продуктивність.
так Плівковий наповнювач широко використовується в промислових градирнях за умови відповідності якості води, теплових вимог, робочої температури та умов забруднення.
Вибір правильного наповнення для градирень вимагає балансу між тепловими характеристиками, якістю води, сумісністю матеріалів, потоком повітря, обслуговуванням і вартістю.
Плівкове заповнення забезпечує велику площу поверхні та ефективну теплопередачу для багатьох систем чистої води. Заливка від бризок забезпечує відкриту структуру, яка може бути корисною для застосувань із зваженими твердими речовинами та забрудненнями. Гібридні конструкції можуть стати ще одним варіантом для складних умов експлуатації.
Для модернізації градирні або проекту заміни заповнення завжди оцінюйте повне робоче середовище, а не вибирайте заповнення на основі однієї специфікації.

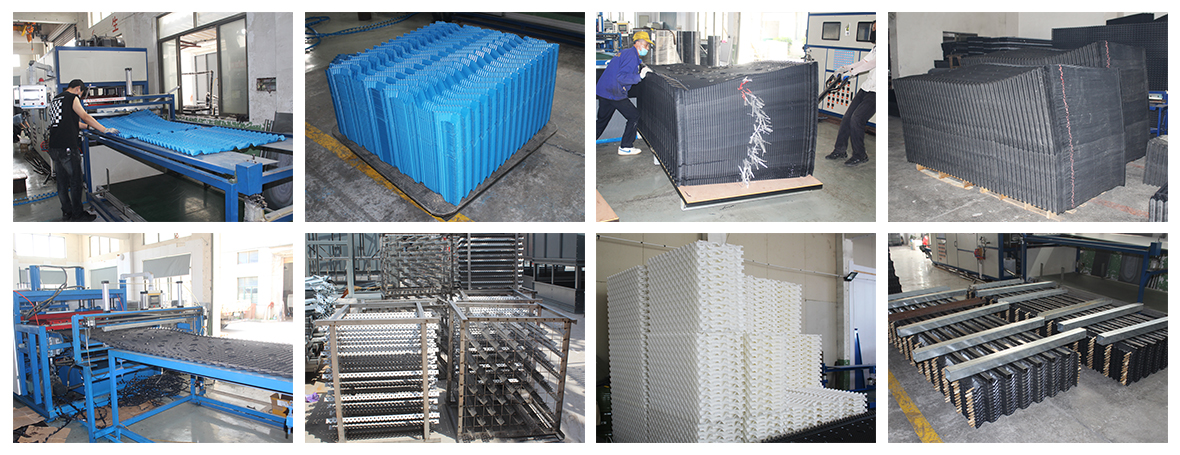

Power Tower Cooling Technology (Shaoxing) Co., Ltd постачає наповнювачі для градирень із ПВХ та ПП, плівкові наповнювачі, розбризкувальні наповнювачі та запасні наповнювачі градирень для комерційного та промислового застосування.
