ปั๊มความร้อนจากแหล่งน้ำทำงานอย่างไร คูลลิ่งทาวเวอร์

ระบบ ปั๊มความร้อนจากแหล่งน้ำ (WSHP) พร้อมหอทำความเย็น  ทำงานโดยใช้ วงจรน้ำที่ใช้ร่วมกัน  เพื่อถ่ายเทความร้อนระหว่างปั๊มความร้อนหลายตัวและสภาพแวดล้อมภายนอก การตั้งค่านี้พบได้ทั่วไปใน อาคารพาณิชย์.

ด้านล่างนี้เป็น คำอธิบายทีละขั้นตอนที่ชัดเจน ซึ่งเชื่อมโยงโดยตรงกับ บทบาทของหอทำความเย็น  ปั๊มความร้อนจากแหล่งน้ำทำงานอย่างไร หอทำความเย็น

1. ส่วนประกอบหลักในระบบ WSHP + คูลลิ่งทาวเวอร์

* ปั๊มความร้อนจากแหล่งน้ำ  (หนึ่งตัวต่อโซน)

* วงน้ำทั่วไป (วงปิด)

* หอทำความเย็น

* หม้อไอน้ำหรือเครื่องทำความร้อนเสริม

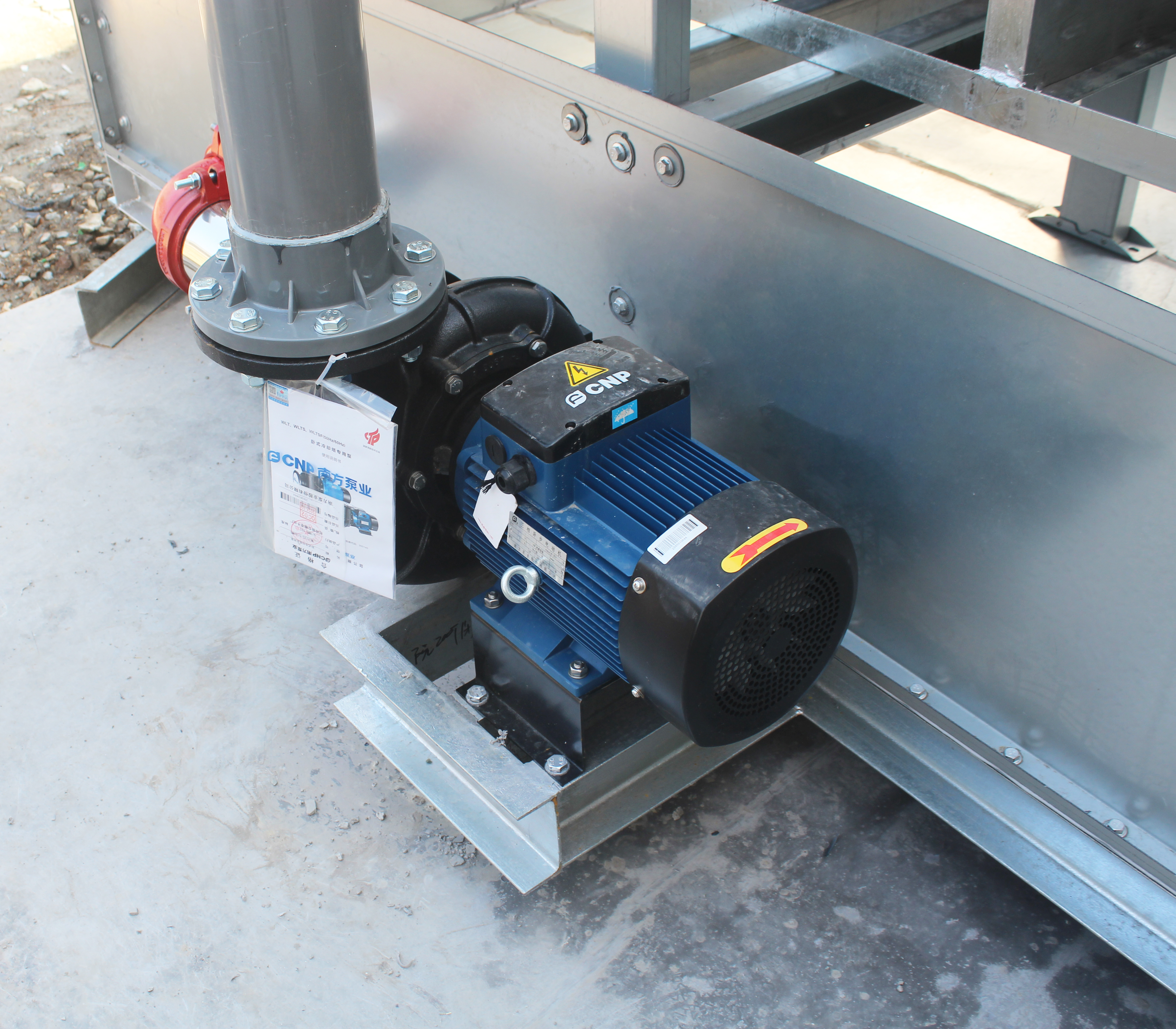

* ปั๊มหมุนเวียน

* ถังขยาย วาล์ว ตัวควบคุม

2. หลักการทำงานขั้นพื้นฐาน

ระบบจะรักษาอุณหภูมิของน้ำในวงจรโดยทั่วไประหว่าง:

60–90°F (15–32°C)

ปั๊มความร้อนของแต่ละโซนสามารถ:

* ไล่ความร้อน  ไปที่ลูป (โหมดทำความเย็น) หรือ

* ดึงความร้อนออก  จากลูป (โหมดทำความร้อน)

หอ ทำความเย็นจะขจัดความร้อนส่วนเกินออก  จากลูปเมื่อจำเป็น

3. โหมดทำความเย็น – วิธีที่คูลลิ่งทาวเวอร์ทำงานร่วมกับ WSHP

ทีละขั้นตอน

1. โซนต้องการความเย็น → WSHP ดูดซับความร้อนจากห้อง

2. ความร้อนนั้นถูกถ่ายโอนไปยัง วงจรน้ำของคอนเดนเซอร์.

3. อุณหภูมิน้ำวนขึ้น

4. เมื่ออุณหภูมิของลูปเกินค่าที่ตั้งไว้ (โดยทั่วไปคือ 85–90°F ):

  * หอทำความเย็นเปิดอยู่.

5. น้ำอุ่นจะไหลไปยังหอทำความเย็น

6. ความร้อนถูกปฏิเสธสู่บรรยากาศโดย การระเหย + การไหลของอากาศ.

7. น้ำเย็นกลับคืนสู่วงจร (ประมาณ 75–85°F)

ผลลัพธ์: ควบคุมอุณหภูมิของลูปเพื่อให้ปั๊มความร้อนทั้งหมดทำงานได้อย่างมีประสิทธิภาพ

4. โหมดทำความร้อน – บทบาทของคูลลิ่งทาวเวอร์

ในฤดูร้อน:

* บางโซนอาจยังกันความร้อนได้ (โหลดภายใน)

* โซนอื่นๆ ดึงความร้อนออกจากลูป

* หากอุณหภูมิของลูปลดลงต่ำกว่า ~ 60°F :

 * หม้อต้ม  เพิ่มความร้อน

* หอทำความเย็นมักจะ ปิด เว้นแต่จะมีความร้อนภายในมากเกินไป

5. เหตุใดจึงจำเป็นต้องมีคูลลิ่งทาวเวอร์ในระบบ WSHP

✔ ขจัดความร้อนส่วนเกินในอาคาร

✔รักษาอุณหภูมิของลูปให้อยู่ภายในขีดจำกัดการทำงาน

✔ เพิ่มประสิทธิภาพปั๊มความร้อน

✔สามารถทำความร้อนและความเย็นพร้อมกันได้

✔ ลดระยะเวลาการทำงานของหม้อไอน้ำ

 6. แผนภาพการไหลแบบง่าย (ข้อความ)

[โซน WSHP]

    ↓

[ห่วงน้ำทั่วไป] ← ปั๊ม

    ↓

[คูลลิ่งทาวเวอร์] → ความร้อนที่ถูกปฏิเสธสู่อากาศ

    ↓

กลับไปที่ลูป

7. กลยุทธ์การควบคุมทั่วไป

* เปิดทาวเวอร์ : น้ำวน > 85–90°F

* ปิดทาวเวอร์ : น้ำวน < 80–85°F

* เปิดหม้อไอน้ำ : น้ำวน < 60°F

* วาล์วสองทาง  ที่ WSHP แต่ละอัน

* ปั๊มปรับความเร็วรอบมักใช้

 8. ความแตกต่างที่สำคัญกับระบบ Chiller

คุณสมบัติ	WSHP + คูลลิ่งทาวเวอร์	ชิลเลอร์+คูลลิ่งทาวเวอร์
การกำจัดความร้อน	กระจาย (แต่ละ WSHP	เครื่องทำความเย็นส่วนกลาง
บทบาทคูลลิ่งทาวเวอร์	การควบคุมอุณหภูมิแบบลูป	การปฏิเสธความร้อนของคอนเดนเซอร์
ประสิทธิภาพการใช้พลังงาน	สูงสำหรับการโหลดแบบผสม	ดีกว่าสำหรับการโหลดแบบสม่ำเสมอขนาดใหญ่
ความยืดหยุ่น	ยอดเยี่ยม	ปานกลาง

9. ปัญหาและเคล็ดลับทั่วไป

* หอหล่อเย็นสกปรก  → อุณหภูมิลูปสูง

* การบำบัดน้ำไม่ดี  → เปรอะเปื้อนในตัวแลกเปลี่ยนความร้อน WSHP

* การตั้งค่าที่ไม่ถูกต้อง  → ทาวเวอร์ทำงานบ่อยเกินไป

* ปั๊มมีขนาดใหญ่เกินไป  → พลังงานที่สูญเปล่า
