Заполнение градирни играет решающую роль в определении того, насколько эффективно градирня передает тепло от циркулирующей воды в атмосферу. Если стандартное наполнение не идеально соответствует конструкции градирни, условиям эксплуатации или качеству воды, более практичной и эффективной альтернативой может стать индивидуальное решение для наполнения BAC.
Индивидуальные Наполнение градирни ВАС может быть спроектировано в соответствии с размерами градирни, условиями воздушного потока, распределением воды, тепловыми требованиями и ограничениями при установке. Вместо того, чтобы выбирать стандартный наполнитель градирни, основываясь только на размере, операторы могут выбрать конфигурацию заполнения, которая лучше соответствует фактической системе охлаждения.
В этом руководстве объясняется, что представляют собой индивидуальные решения по наполнению градирни, почему важна индивидуализация, какие факторы следует учитывать и как правильно выбрать наполнитель градирни для промышленного и коммерческого применения.
 |
 |
Наполнитель BAC по индивидуальному заказу относится к наполнителю градирни, изготовленному или сконфигурированному для удовлетворения конкретных требований градирни типа BAC или конкретного применения градирни.
Этот термин может охватывать несколько аспектов настройки, в том числе:
Заполнить размеры листа
Заполнить размеры блока
Толщина листа
Конструкция гофры или гофры
Выбор материала
Метод склеивания
Высота и ширина блока
Характеристики воздушного потока
Требования к водораспределению
Конфигурация установки
Наполнитель градирни BAC, изготовленный по индивидуальному заказу, особенно полезен, когда необходимо заменить наполнитель существующей градирни без серьезных модификаций.
| W | H | A | B | C | D | E | F | G | зазора | Угол |
|---|---|---|---|---|---|---|---|---|---|---|
| 1330 | G кратное | 160 | 135 | 455 | 560 | 155 | 75 | 407 | 16/19 | 5,5° |
| 1350 | G кратное | 160 | 135 | 455 | 560 | 155 | 75 | 407 | 19 | 5,5° |
| 1380 | G кратное | 210 | 135 | 455 | 560 | 155 | 75 | 407 | 16/19 | 5,5° |
Градирни работают при различных тепловых нагрузках, условиях воды, скоростях воздушного потока и механических конфигурациях. Стандартный блок заполнения может хорошо подходить для одного применения, но плохо работать в другом.
Индивидуальное решение BAC fill может помочь удовлетворить конкретные требования, такие как:
Ограниченное пространство для установки
Необычные размеры заливки
Высокие тепловые нагрузки
Ограниченный поток воздуха
Сложное качество воды
Замена снятой с производства заливки
Реконструкция башни
Различные системы распределения воды
Сама по себе индивидуализация не гарантирует автоматически более высокую эффективность. Преимущество достигается за счет соответствия наполнителя градирни реальным условиям эксплуатации градирни.
Когда геометрия наполнителя, материал, толщина, размер блока и требования к воздушному потоку правильно подобраны, наполнитель может обеспечить эффективное распределение воды и контакт воздух-вода, сохраняя при этом приемлемый перепад давления.
Основная цель Заполнение градирни предназначено для увеличения площади контакта между горячей циркулирующей водой и движущимся воздухом.
Когда вода попадает в секцию заполнения, поверхность заполнения способствует тому, что вода растекается тонкой пленкой. Воздух проходит через или через смачиваемые поверхности, позволяя теплу и части явного тепла воды передаваться в атмосферу.
Пленочное наполнение создает относительно большую площадь смачиваемой поверхности в компактном объеме.
Когда вода течет через заливку:
Вода растекается по поверхности заливки.
Воздух контактирует с смоченной поверхностью.
Тепло переходит из воды в воздух.
Небольшое количество воды испаряется.
Испарение отводит дополнительное тепло.
Остывшая вода собирается в бассейне.
Большая эффективная площадь контакта может увеличить возможность теплопередачи. Однако одного только увеличения площади поверхности недостаточно.
Хороший дизайн заливки должен балансировать:
Зона теплопередачи
Сопротивление воздушному потоку
Распределение воды
Устойчивость к загрязнению
Структурная прочность
Требования к техническому обслуживанию
Вот почему выбор подходящего наполнителя градирни по индивидуальному заказу требует большего, чем просто выбор максимально возможной площади наполнителя.
Успешный индивидуальный проект наполнения BAC должен начинаться с четкого понимания существующей градирни.
Перед производством может потребоваться настройка или проверка некоторых параметров.
Размеры наполнительного блока являются одними из наиболее важных факторов.
Типичные измерения включают в себя:
Длина
Ширина
Высота
Отдельные размеры листа
Расположение блоков
Расстояние между опорами
Запасной блок насыпи должен соответствовать существующей опорной конструкции насыпи, не создавая чрезмерных зазоров и проблем при установке.
Даже небольшая разница в размерах может затруднить установку. Неправильные размеры могут привести к:
Нестабильные блоки заливки
Плохое распределение воды
Обход воздуха
Монтажные зазоры
Увеличение объема работ по техническому обслуживанию
Поэтому клиенты должны по возможности предоставлять точные чертежи, фотографии или измерения.
Материал следует выбирать в зависимости от температуры, качества воды, химического воздействия и условий эксплуатации.
ПВХ широко используется для наполнения многих градирен, поскольку он сочетает в себе:
Коррозионная стойкость
Хорошая технологичность
Экономическая эффективность
Легкая конструкция
Соответствующие тепловые характеристики
ПП может быть предпочтительнее в применениях, связанных с более высокими температурами или особыми химическими условиями.
Универсального ответа не существует.
ПВХ может быть практичным выбором для многих стандартных применений градирен, тогда как ПП может быть более подходящим там, где требуется более высокая термостойкость или особая химическая совместимость.
При окончательном выборе материала следует учитывать фактическую рабочую температуру и водно-химический режим, а не только цену.
Толщина заливки влияет на механическую прочность, вес, тепловые характеристики и срок службы.
Более толстые листы могут обеспечить большую прочность конструкции, а более тонкие листы могут снизить расход материала и вес.
Правильная толщина зависит от применения и требуемых условий эксплуатации.
Гофрированная или гофрированная структура влияет на распространение воды, движение воздуха, площадь контакта и перепад давления.
Различные конфигурации канавок могут обеспечивать различные комбинации:
Эффективность теплопередачи
Сопротивление воздуха
Распределение воды
Устойчивость к загрязнению
Поэтому в наполнителе градирни ВАС, изготовленном по индивидуальному заказу, должна использоваться конструкция желобов, подходящая для условий эксплуатации градирни.
Выбор подходящей индивидуальной начинки следует начинать с технической информации, а не только с названия продукта.
Для получения точных рекомендаций предоставьте как можно больше следующей информации:
Модель градирни
Производитель градирен
Существующие размеры заливки
Наполнительный материал
Размер блока заполнения
Высота заполнения
Рабочая температура воды
Расчетный расход воды
Температура воды на входе и выходе
Информация о воздушном потоке
Качество оборотной воды
Фотографии установки
Существующие чертежи заливки
Да. Существующая заливка часто является отличным примером для проекта замены.
Фотографии и измерения могут помочь поставщику определить примерную геометрию заливки и определить, требуется ли индивидуальная замена.
Однако перед копированием конструкции существующую насыпь следует также оценить на наличие повреждений, накипи, биологического роста, деформации и засорения.
Заполнение градирни, изготовленное по индивидуальному заказу, может предложить несколько преимуществ по сравнению с обычными продуктами-заменителями.
Блок заполнения может быть изготовлен по индивидуальному заказу в соответствии с имеющимся пространством для установки.
Это особенно ценно для старых градирен, где оригинальные запасные части могут оказаться недоступными.
Правильная геометрия заполнения может помочь распределить воду по доступной площади поверхности и обеспечить эффективный контакт между водой и воздухом.
Правильные размеры могут упростить замену и уменьшить необходимость резки или модификации на месте.
Клиенты могут выбирать подходящие материалы в зависимости от температуры и химического состава воды, а не ограничиваться стандартной конфигурацией.
Индивидуальное заполнение также можно рассмотреть при модернизации градирни для увеличения производительности или улучшения тепловых характеристик.
Не для каждой градирни требуется полностью индивидуальное решение для заполнения. Однако в некоторых ситуациях настройка становится особенно полезной.
В старых градирнях могут использоваться конфигурации заполнения, которые трудно найти.
Индивидуальная замена может воспроизвести необходимые размеры и функциональные характеристики, адаптируя наполнение к текущим производственным стандартам.
Если имеющиеся в продаже блоки-заполнители не соответствуют размерам башни, индивидуальная настройка может исключить ненужные модификации установки.
Снижение эффективности охлаждения может произойти по следующим причинам:
Засорение заливки
Масштабирование
Биологический рост
Сломанные листы заполнения
Плохое распределение воды
Ограничения воздушного потока
Если очистка не может восстановить первоначальные характеристики, наполнитель градирни . может потребоваться замена на соответствующий
Градирню можно модифицировать после многих лет эксплуатации.
Например, установка может увеличить производительность и, как следствие, увеличить нагрузку на охлаждение. В таких случаях исходная конфигурация заполнения может больше не обеспечивать желаемую производительность.
Качество воды является одним из наиболее важных факторов при выборе наполнителя.
Взвешенные твердые вещества, минералы, биологические загрязнители и химикаты могут накапливаться на поверхностях наполнителя и снижать эффективный поток воздуха и распределение воды.
Загрязнение может вызвать:
Снижение теплопередачи
Более высокий перепад давления
Плохое распределение воды
Повышенное энергопотребление вентилятора
Более высокая температура воды
Увеличенная частота технического обслуживания
Для применений с относительно низким качеством воды при проектировании наполнителя может потребоваться уделять приоритетное внимание устойчивости к загрязнению и очищаемости, а не максимальной теоретической площади поверхности.
Это особенно важно для промышленных градирен, работающих с технической водой или со сложным водно-химическим составом.
Замена наполнителя BAC обычно означает замену существующего наполнителя совместимым продуктом.
BAC fill custom делает еще один шаг вперед, адаптируя конфигурацию наполнения к конкретным требованиям.
Проект замены может включать в себя:
Существующие размеры → Совместимая заливка → Установка
Индивидуальный проект может включать в себя:
Данные башни → Инженерная оценка → Индивидуальное проектирование → Производство → Монтаж
Если стандартная сменная заправка соответствует существующей башне и условиям эксплуатации, стандартного продукта может быть достаточно.
Если размеры, материалы, температурные требования или условия эксплуатации необычны, более подходящим может оказаться индивидуальное решение.
Эффективность градирни зависит от совместной работы нескольких компонентов.
К ним относятся:
Заполнение градирни
Вентилятор
Мотор
Система распределения воды
Насадки
Устранители дрейфа
Жалюзи воздухозаборника
Бассейн
Коробка передач или система привода
Наполнитель является частью полной тепловой системы.
Увеличение площади поверхности заполнения без учета воздушного потока может создать чрезмерное сопротивление.
Аналогичным образом, выбор наполнителя с низким сопротивлением без учета распределения воды может снизить эффективное смачивание.
Таким образом, хорошее индивидуальное решение для наполнения BAC должно учитывать взаимосвязь между наполнением, потоком воздуха, расходом воды и производительностью башни.

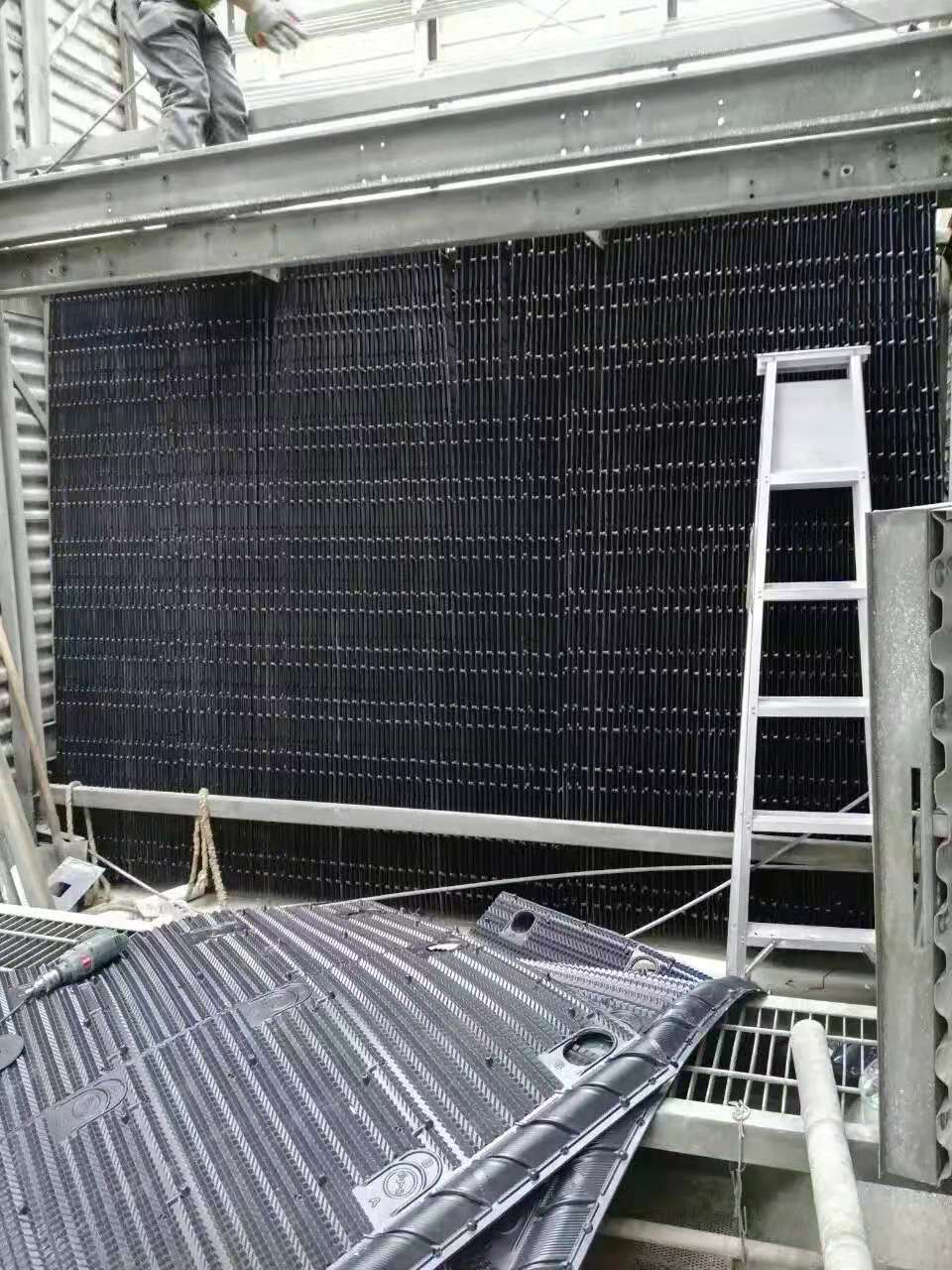

Даже высококачественный наполнитель градирни требует правильной установки и обслуживания.
Перед установкой новой заливки проверьте:
Заполните опоры
Структурные члены
Водораспределительные трубы
Распылительные форсунки
Устранители дрейфа
Области воздухозаборника
Условия бассейна
Заполняющие блоки следует устанавливать в соответствии с предполагаемой ориентацией и конфигурацией опор.
Избегайте ненужных зазоров, через которые может проходить воздух.
В то же время заливка не должна проникать в пространство установки, вызывая деформацию.
Частота проверок зависит от качества воды, условий эксплуатации, сезонности использования и конструкции башни.
Регулярный осмотр может выявить ранние признаки:
Крекинг
Деформация
Масштабирование
Засорение
Биологический рост
Структурные повреждения
Раннее вмешательство может продлить срок службы наполнителя градирни.
Выбор правильного поставщика так же важен, как и выбор наполнителя.
Надежный поставщик должен быть в состоянии предоставить больше, чем стандартный каталог продукции.
Рассмотрим поставщиков, которые могут предоставить:
Пользовательские размеры заливки
Несколько вариантов материала
Техническая консультация
Образец продукции
OEM-производство
Запасные решения
Проверка качества
Экспортная упаковка
Руководство по установке
Индивидуальное заполнение зависит от точной технической информации.
Поставщик должен иметь возможность просмотреть чертежи, размеры, фотографии, рабочие параметры и требования к применению, прежде чем утверждать окончательную конфигурацию.
Контроль качества важен, поскольку наполнитель постоянно подвергается воздействию воды, воздуха, перепадам температур и механическим нагрузкам.
Проверять:
Длина листа
Ширина листа
Высота блока
Толщина
Монтажные размеры
Поставщик должен подтвердить, что выбранный материал соответствует указанным условиям эксплуатации.
Блоки заполнения следует проверять на наличие:
Деформация
Трещины
Плохое сцепление
Поврежденные края
Несогласованная сборка
При необходимости индивидуальное наполнение также может быть оценено в соответствии с термическими и гидравлическими требованиями.
Первоначальная цена заполнения градирни составляет лишь часть общей стоимости.
Более качественная оценка должна включать:
Закупочная стоимость + транспортировка + монтаж + обслуживание + энергетическое воздействие + срок службы
Правильно подобранная заливка может помочь снизить ненужные затраты на замену и техническое обслуживание.
Потенциально, да.
Если наполнитель обеспечивает эффективную передачу тепла без чрезмерного сопротивления воздушному потоку, градирня может достичь требуемых тепловых характеристик при соответствующих условиях эксплуатации.
Однако фактическая экономия энергии зависит от всей системы градирни, включая выбор вентилятора, КПД двигателя, воздушный поток, расход воды, условия окружающей среды и стратегию управления.
Наполнитель градирни, изготовленный по индивидуальному заказу, может использоваться во многих отраслях промышленности.
Промышленные предприятия часто предъявляют высокие требования к охлаждению и могут работать непрерывно.
Индивидуальное заполнение может рассматриваться для:
Производственные предприятия
Химические объекты
Металлургические заводы
Производство электроэнергии
Нефтехимические объекты
Системы технологического охлаждения
Коммерческим градирням также может потребоваться замена наполнителя, когда существующий наполнитель повреждается или срок его службы подходит к концу.
Приложения включают в себя:
Офисные здания
Торговые центры
Отели
Больницы
Системы централизованного холодоснабжения
Центры обработки данных требуют стабильного управления температурным режимом и надежного охлаждающего оборудования.
При обслуживании или модернизации систем испарительного охлаждения можно рассмотреть возможность индивидуального заполнения градирни.
Требования к градирням становятся все более специфичными для конкретного применения.
Операторы ищут решения, которые сочетают в себе:
Тепловые характеристики
Энергоэффективность
Срок службы
Экономия воды
Требования к техническому обслуживанию
Совместимость материалов
Гибкость установки
В результате заполнение градирни по индивидуальному заказу становится важным вариантом для проектов замены и реконструкции.
Не обязательно.
Стандартная заливка остается практичной для многих применений, поскольку она легко доступна и экономически эффективна.
Индивидуальное наполнение наиболее ценно, когда стандартные продукты не могут адекватно соответствовать градирне или когда необходимо удовлетворить особые требования к производительности.
Выбор индивидуального наполнения BAC может стать практичным решением, когда градирня требует точных размеров, конкретных материалов, совместимости с заменой или производительности, ориентированной на конкретное применение.
Правильный наполнитель для градирни ВАС не следует выбирать исключительно по цене или внешнему виду. Важные факторы включают размеры башни, поток воды, воздушный поток, рабочую температуру, качество воды, геометрию заполнения, материал и требования к техническому обслуживанию.
Независимо от того, заменяете ли вы поврежденный наполнитель, модернизируете существующую градирню или ищете OEM-решение, сотрудничество с опытным поставщиком наполнителей для градирен может помочь гарантировать, что конечный продукт соответствует вашему применению.
Хорошо спроектированный наполнитель градирни, изготовленный по индивидуальному заказу, может обеспечить сочетание прилегания, контакта вода-воздух, долговечность и ремонтопригодность, необходимые для надежной работы градирни.
