Media wypełniające wieżę chłodniczą odgrywają kluczową rolę w wydajności wieży chłodniczej. Zwiększa powierzchnię kontaktu gorącej krążącej wody z powietrzem, umożliwiając efektywniejsze przekazywanie ciepła, zanim schłodzona woda powróci do procesu.
Trzy główne typy to napełnianie rozbryzgowe, napełnianie folią i hybrydowe napełnianie wieży chłodniczej . Każdy projekt ma inne cechy, zalety i zastosowania. Wybór odpowiedniego wypełnienia wieży chłodniczej zależy od jakości wody, obciążenia chłodniczego, konstrukcji wieży, wymagań konserwacyjnych i warunków pracy.
W tym przewodniku wyjaśniono różnice między mediami rozpryskowymi, foliowymi i hybrydowymi oraz przedstawiono praktyczne informacje dotyczące projektów wymiany i modernizacji wypełnień wież chłodniczych.
Medium wypełniające wieżę chłodniczą to materiał wewnętrzny instalowany wewnątrz wieży chłodniczej w celu poprawy wymiany ciepła i masy.
Bez wypełnienia woda miałaby stosunkowo ograniczony kontakt z powietrzem przepływającym przez wieżę. Medium wypełniające rozprowadza wodę na większej powierzchni i zwiększa czas dostępny na odparowanie i wymianę ciepła.
Typowe materiały wypełniające wieżę chłodniczą obejmują:
PCV
PP (polipropylen)
PE
Drewno
Materiały kompozytowe
W nowoczesnych przemysłowych wieżach chłodniczych powszechnie stosuje się wypełnienie wież chłodniczych z PVC lub PP , ponieważ te tworzywa sztuczne zapewniają dobrą odporność na korozję i stosunkowo niską wagę.
Gorąca woda wpływa do wieży chłodniczej poprzez system dystrybucyjny i spływa w dół przez wsad. Jednocześnie powietrze przepływa przez wypełnienie w górę lub w poziomie, w zależności od konfiguracji wieży.
Wypełnienie tworzy dużą powierzchnię kontaktu wody z powietrzem.
Gdy woda przepływa przez wypełnienie, niewielka jej część odparowuje. To parowanie usuwa ciepło z krążącej wody. Ochłodzona woda gromadzi się w zbiorniku zimnej wody, a następnie jest zawracana do procesu.
Skuteczność tego procesu zależy od kilku czynników:
Wypełnij powierzchnię
Dystrybucja wody
Przepływ powietrza
Ładowanie wody
Głębokość wypełnienia
Warunki otoczenia
Jakość wody
Wypełnij czystość
Dlatego też wybór odpowiedniego środka wypełniającego wieżę chłodniczą jest ważny dla utrzymania wydajności cieplnej.
Wypełnianie rozpryskowe polega na wielokrotnym rozbijaniu spadającej wody na mniejsze kropelki.
Zamiast tworzyć ciągłą warstwę wody, listwy rozbryzgowe lub kratki powodują rozpryskiwanie się wody i jej redystrybucję podczas jej przemieszczania się w dół przez wieżę.
Typowe projekty wypełnień rozbryzgowych obejmują:
Splash bary
Wypełnienie siatki
Komórkowe wypełnienie rozpryskowe
Wypełnienie rozpryskowe PP
Wypełnienie rozbryzgowe PCV
Napełnianie rozpryskowe jest szczególnie przydatne, gdy woda obiegowa zawiera zawieszone ciała stałe lub ma większą skłonność do zanieczyszczania.
Jego otwarta struktura może zapewnić lepszą odporność na zatykanie niż wiele blisko rozmieszczonych konstrukcji z wypełnieniem foliowym.
Kluczowe korzyści obejmują:
Dobra odporność na zabrudzenie
Otwarte przejścia dla wody i powietrza
Łatwa kontrola i czyszczenie
Nadaje się do wody o złej jakości
Trwałe opcje z tworzywa sztucznego
Przydatne w zastosowaniach przemysłowych
Z tego powodu wieże chłodnicze z napełnianiem rozpryskowym są często rozważane w zastosowaniach, w których nie zawsze można utrzymać czystość wody.
Wypełnienie rozpryskowe można zastosować w:
Przemysłowe wieże chłodnicze
Systemy chłodzenia ścieków
Huty stali
Wytwarzanie energii
Zakłady chemiczne
Chłodzenie procesu
Wieże z wysoko zawieszonymi ciałami stałymi
Gdy woda zawiera znaczne zanieczyszczenia lub narośla biologiczne, łatwiej jest utrzymać konstrukcję z otwartym natryskiem.
Wypełnienie folią wykorzystuje specjalnie ukształtowane arkusze, które rozprowadzają wodę w postaci cienkiej warstwy na dużej powierzchni.
Arkusze zazwyczaj zawierają pofałdowania, grzbiety lub inne wzory powierzchni. Cechy te zwiększają turbulencje i wydłużają drogę przepływu wody przy jednoczesnym zachowaniu szerokiego kontaktu wody z powietrzem.

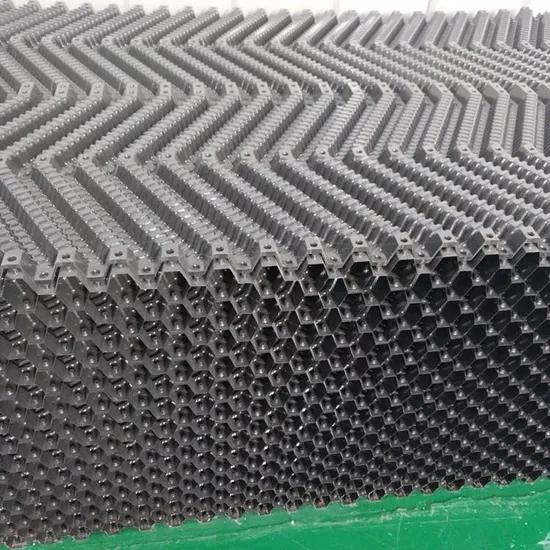

Wypełnienie folią PVC jest jednym z najczęściej stosowanych produktów do wypełniania wież chłodniczych.
Wypełnienie folią zazwyczaj zapewnia wysoką efektywną powierzchnię w stosunkowo niewielkiej objętości.
Do jego zalet można zaliczyć:
Wysoka wydajność cieplna
Kompaktowa objętość wypełnienia
Duża powierzchnia kontaktu wody z powietrzem
Efektywne przekazywanie ciepła
Lekka konstrukcja
Nadaje się do wielu wież z przepływem krzyżowym i przeciwprądowym
Wypełnienie folią jest szeroko stosowane w instalacjach HVAC i przemysłowych wieżach chłodniczych, gdzie woda obiegowa jest odpowiednio uzdatniana.
Wypełnienie folią jest powszechnie stosowane w:
Wieże chłodnicze HVAC
Chłodzenie procesów przemysłowych
Budynki komercyjne
Obiekty produkcyjne
Elektrownie
Obróbka chemiczna
Systemy chłodnicze
W przypadku systemów wody czystej lub dobrze uzdatnionej folia wypełniająca może zapewnić skuteczne połączenie wydajności chłodzenia i efektywności przestrzennej.
Hybrydowe wypełnienie wieży chłodniczej łączy w sobie cechy wypełnienia rozbryzgowego i foliowego.
Celem jest zapewnienie równowagi pomiędzy wydajnością cieplną a odpornością na zabrudzenie.
W zależności od projektu wypełnienie hybrydowe może obejmować różne struktury powierzchni lub strefy, które sprzyjają zarówno rozpadowi wody, jak i tworzeniu się filmu.
Wypełnienie hybrydowe jest przydatne, gdy wieża chłodnicza potrzebuje większej powierzchni termicznej niż konwencjonalne wypełnienie rozbryzgowe, ale działa w warunkach wodnych, gdzie bardzo zwarta struktura wypełnienia folią może być trudna do utrzymania.
Potencjalne korzyści obejmują:
Zrównoważona wydajność cieplna
Poprawiona tolerancja na zabrudzenie
Lepsza dystrybucja wody
Elastyczna konstrukcja wieży
Nadaje się do wymagających zastosowań przemysłowych
Możliwości modernizacji
Dokładna wydajność wypełnienia hybrydowego zależy w dużej mierze od jego geometrii, materiału, przepływu powietrza, obciążenia wodą i konstrukcji wieży.
Poniższe porównanie zapewnia praktyczny przegląd:
| Cecha | Wypełnianie rozpryskowe Wypełnienie | folią | Wypełnienie hybrydowe |
|---|---|---|---|
| Przenikanie ciepła | Dobry | Wysoki | Dobre lub wysokie |
| Odporność na zabrudzenie | Wysoki | Umiarkowany | Umiarkowane do wysokiego |
| Tolerancja jakości wody | Wysoki | Niżej | Umiarkowane do wysokiego |
| Powierzchnia | Umiarkowany | Wysoki | Umiarkowane do wysokiego |
| Czyszczenie | Stosunkowo łatwe | Wymaga opieki | Zależne od projektu |
| Typowy materiał | PP/PVC | PCV/PP | PCV/PP |
| Wspólne zastosowanie | Woda przemysłowa/brudna | HVAC/czysta woda | Wymagające systemy procesowe |
To są cechy ogólne. Rzeczywistą wydajność wieży chłodniczej należy ocenić na podstawie danych termicznych i hydraulicznych producenta.
Wybór pomiędzy wypełnieniem rozbryzgowym, foliowym i hybrydowym wymaga czegoś więcej niż tylko porównania wydajności termicznej.
Jakość wody jest jednym z najważniejszych czynników.
Jeśli w systemie występuje duża ilość zawieszonych cząstek stałych, skażenie biologiczne lub w przeszłości występowały blokady wypełnienia, warto rozważyć projekt otwartego rozprysku.
W przypadku czystej, dobrze uzdatnionej wody odpowiednie może być wypełnienie folią.
Przejrzyj wymagane:
Natężenie przepływu wody
Temperatura ciepłej wody
Temperatura zimnej wody
Projektowa temperatura mokrego termometru
Przepływ powietrza
Temperatura zbliżona
Wybrane wypełnienie musi pasować do projektu termicznego wieży.
Wypełnienie, które dobrze sprawdza się w warunkach laboratoryjnych, może nie zapewnić takich samych wyników, jeśli jego kanały zostaną zablokowane.
Zamiast wybierać wypełnienie wyłącznie na podstawie powierzchni nominalnej, należy wziąć pod uwagę rzeczywiste warunki pracy w danym miejscu.
Powszechnie wybieranymi materiałami są PVC i PP, ale wybór odpowiedniego materiału zależy od temperatury roboczej i składu wody.
Zawsze sprawdzaj zalecany przez producenta wypełnienia zakres roboczy.
W przypadku wymiany wypełnienia wieży chłodniczej należy dokładnie zmierzyć istniejące wypełnienie.
Ważne wymiary to:
Wypełnij długość bloku
Szerokość
Wysokość
Grubość blachy
Rozmiar komórki
Geometria rowka/fałdy
Układ wsparcia
Wypełnienie zastępcze powinno być również kompatybilne z istniejącą konfiguracją dystrybucji wody i przepływu powietrza w wieży.
Wypełnienie wieży chłodniczej stopniowo ulega uszkodzeniu lub zanieczyszczeniu w wyniku osadzania się kamienia, zanieczyszczeń, wzrostu biologicznego, wysokich temperatur, narażenia chemicznego lub uszkodzeń mechanicznych.
Typowe oznaki wskazujące, że może być konieczna wymiana wypełnienia, to:
Zmniejszona wydajność chłodzenia
Podwyższona temperatura wody
Nierówna dystrybucja wody
Zablokowane kanały wypełniające
Zniszczone lub zapadnięte arkusze
Nadmierne skalowanie
Zanieczyszczenia biologiczne
Zwiększony spadek ciśnienia
Przed wymianą wypełnienia należy sprawdzić cały układ chłodzenia. Problemy z dyszami, dystrybucją wody, przepływem powietrza, eliminatorami znoszenia, wentylatorami lub uzdatnianiem wody mogą również zmniejszyć wydajność wieży.
Wypełnienie wieży chłodniczej z PCV jest szeroko stosowane, ponieważ łączy w sobie dobrą sztywność, odporność chemiczną i efektywność kosztową.
Wypełnienie wieży chłodniczej PP może być korzystne w zastosowaniach wymagających wyższej odporności na temperaturę lub określonej kompatybilności chemicznej.
Należy wybrać właściwy materiał w zależności od rzeczywistego środowiska pracy, a nie po prostu wybierać najtańszą opcję.
Właściwa konserwacja może wydłużyć żywotność wypełnienia.
Zalecane praktyki obejmują:
Regularnie sprawdzaj wypełnienie.
Monitoruj jakość wody.
Utrzymuj skuteczne uzdatnianie wody.
Sprawdź dysze natryskowe pod kątem zablokowania.
Usuń nadmierny kamień i wzrost biologiczny.
Sprawdź podpory wypełnienia.
Sprawdź, czy sekcje nie są uszkodzone lub zapadnięte.
Wypełnienie oczyścić metodą zalecaną dla danego materiału.
Agresywne metody czyszczenia mogą uszkodzić arkusze PCV lub PP, dlatego należy uważnie dobierać procedury czyszczenia.
Wypełnienie rozbryzgowe rozbija wodę na kropelki przemieszczające się przez wieżę, natomiast wypełnienie foliowe rozprowadza wodę w postaci cienkich warstw na specjalnie ukształtowanych powierzchniach. Wypełnienie folią zazwyczaj zapewnia większą powierzchnię, podczas gdy wypełnienie rozbryzgowe zazwyczaj zapewnia lepszą tolerancję na zanieczyszczenia i zawieszone ciała stałe.
Żadne z nich nie jest uniwersalnie lepsze. Wypełnienie filmowe może zapewnić wysoką wydajność cieplną w odpowiednio uzdatnionych systemach wodnych, natomiast wypełnienie rozbryzgowe może być korzystne tam, gdzie głównym problemem są zanieczyszczenia i zawieszone ciała stałe.
Wypełnienie hybrydowe łączy w sobie cechy konstrukcyjne wypełnienia rozbryzgowego i foliowego, aby zrównoważyć wydajność wymiany ciepła z odpornością na zanieczyszczenia i wyzwaniami operacyjnymi.
PVC jest jednym z najpowszechniejszych materiałów do wypełniania folią, natomiast PP jest szeroko stosowany do wypełniania rozbryzgowego i wybranych zastosowań do wypełniania folią.
Nie ma uniwersalnego okresu wymiany. Wypełnienie należy wymienić w zależności od jego stanu fizycznego, właściwości termicznych, zanieczyszczenia, kamienia, narażenia chemicznego i środowiska pracy.
Napełnianie rozbryzgowe, foliowe i hybrydowe wieży chłodniczej spełniają różne wymagania operacyjne.
Wypełnienie rozbryzgowe jest powszechnie wybierane do zastosowań, w których ważna jest odporność na zanieczyszczenia i tolerancja jakości wody. Wypełnienie folią zapewnia dużą powierzchnię i efektywne przenoszenie ciepła w wielu systemach czystej wody. Wypełnienie hybrydowe stanowi alternatywę tam, gdzie operatorzy potrzebują równowagi między wydajnością cieplną a tolerancją na zarastanie.
W przypadku nowej wieży lub wieży chłodniczej projektu wymiany wypełnienia przed wyborem środka wypełniającego należy ocenić jakość wody, obciążenie cieplne, przepływ powietrza, wymiary wypełnienia, kompatybilność materiałową i wymagania konserwacyjne.
