冷却塔分配ノズルの概要

冷却塔の 水分配ノズルは 、空気と水の接触が最大化されるように、充填媒体上に温かい凝縮水を均一に噴霧するコンポーネントです。優れたノズルの性能は、タワーの効率、熱伝達、充填物のドライスポットの回避に不可欠です。

以下に明確で実践的な概要を示します。

1. 冷却塔分配ノズルの目的

* 水が均一に分配されるようにします。 充填全体に

* 液滴サイズを維持します。 熱伝達に最適な

* 飛散、乾燥ゾーン、スケールの発生を防ぎます。

* さまざまな 流量と圧力で効果的に動作します (通常は低圧重力または加圧システム)。

2. 冷却塔分配ノズルの種類

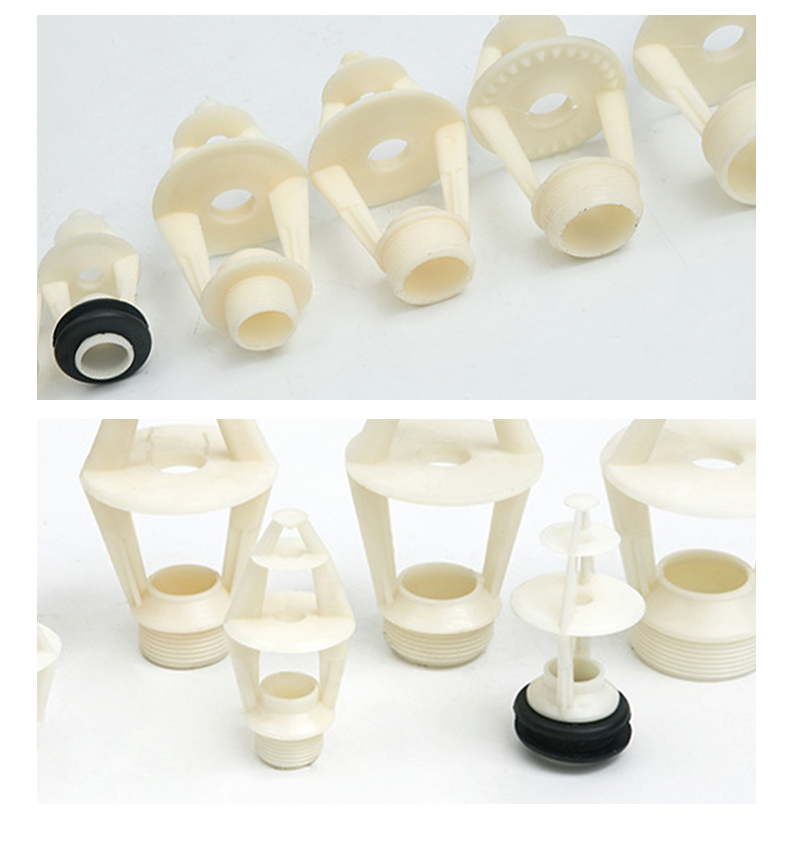

A. 重力流 (低圧) ノズル

温水ますを備えた向流塔で使用されます。

一般的なタイプ:

* ABS または PP ターゲット ノズル (丸または角)

* パッケージタワーで最も一般的です。

* シンプルなデザイン: 水は喉を通って落ち、スプレッダー/ターゲットに当たります。

*掃除が簡単で安価です。

* スプレーデッキ/オリフィスノズル

* 通常は、より大きな現場に建てられたタワーで使用されます。

* 穴あきオリフィスプレートに基づいた分布。

B. 加圧スプレー冷却塔分配ノズル

クロスフロータワーまたはポンプ供給ヘッダーを備えたシステムで使用されます。

一般的なタイプ:

* フルコーンスプレーノズル

* 円錐形のスプレーパターンを生成します。

* 良好な被覆率と液滴の均一性。

* 中空円錐ノズル

* 液滴密度が低い。特定のアプリケーションで使用されます。

* スパイラルノズル

*広角スプレー。詰まりに強い設計で低圧システムに適しています。

3. 冷却塔分配ノズルの一般的な材料

* ABS  – パッケージの逆流タワーに最も一般的です。経済的。

* ポリプロピレン (PP)  – 優れた温度耐性と耐薬品性。

* ガラス入りナイロン – より強力で、高温システムで使用されます。

* PVC  – 手頃な価格で、高温でないタワーで使用可能。

* ステンレススチール – 高い耐久性。主に工業用または高温プロセスタワー用です。

4. 冷却塔分配ノズルに注意が必要な兆候

* 不均一な充填の濡れ

※冷却性能の低下

* フィルに目に見える乾燥した縞模様

* ノズルのスケールまたは詰まり

* 壊れたスプラッシュ/ターゲットピース

* ポンプ圧力の低下または流量の不均衡

5. 冷却塔分配ノズルのメンテナンスとクリーニングのヒント

* スケール除去溶液に浸します (酢または抑制された酸)。 スケールがひどい場合は、除去して

* 亀裂や脆いプラスチック (古い ABS によく見られる) がないか検査します。

*清掃または交換します オリフィスインサートを.

* ヘッダーがフラッシュされていることを確認してください。 破片の蓄積を避けるために

* ノズルは定期的に交換してください (通常: 水質に応じて 3 ～ 5 年ごと)。

6. 有名な冷却塔分配ノズルメーカー

* SPX マーリー

* ボルチモア エアコイル (BAC)

* エバプコ

* ブレントウッド・インダストリーズ

* Harrington Industrial Plastics  (多くのブランドの販売代理店)

* ダイネア

* クーラント・クーラーズ / リコールド
