सही भराव का चयन करना कूलिंग टॉवर प्रतिस्थापन परियोजनाओं के लिए पुरानी शीटों को नई शीटों से बदलने से कहीं अधिक है। कूलिंग टॉवर का भराव सीधे जल-वायु संपर्क, गर्मी हस्तांतरण, वायु प्रवाह प्रतिरोध, रखरखाव और समग्र टॉवर प्रदर्शन को प्रभावित करता है।
चाहे आप नियमित रखरखाव के दौरान क्षतिग्रस्त भराव को बदल रहे हों या पुराने औद्योगिक कूलिंग टावर को अपग्रेड कर रहे हों, प्रतिस्थापन भराव टावर के डिजाइन, परिचालन स्थितियों और पानी की गुणवत्ता से मेल खाना चाहिए।
यह मार्गदर्शिका बताती है कि सही कूलिंग टॉवर फिल रिप्लेसमेंट का चयन कैसे करें।फिल्म फिल, स्प्लैश फिल, पीवीसी फिल और पीपी फिल सहित

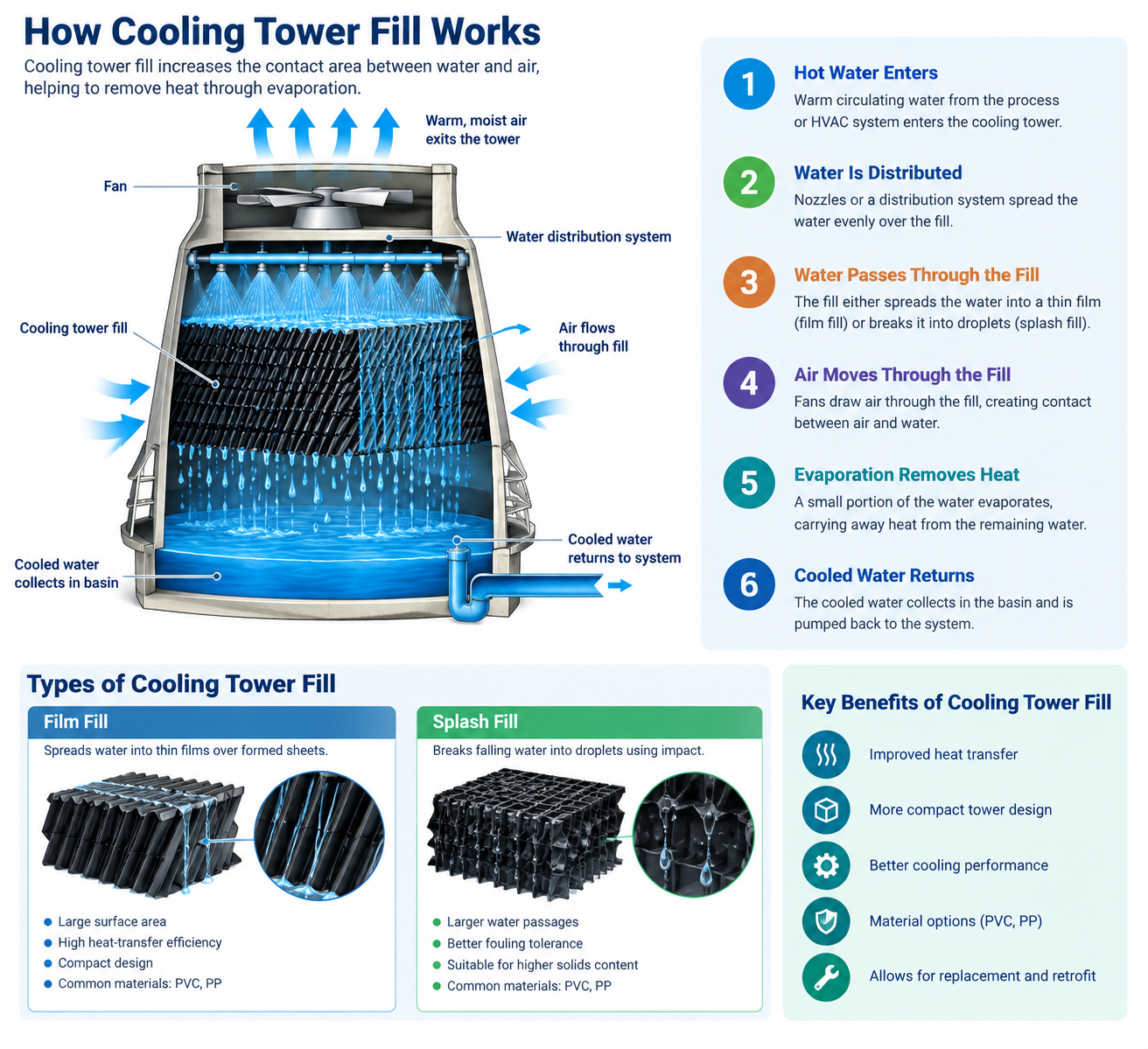

कूलिंग टावर फिल , जिसे फिल मीडिया भी कहा जाता है, को परिसंचारी पानी और हवा के बीच संपर्क क्षेत्र को बढ़ाने के लिए कूलिंग टावर के अंदर स्थापित किया जाता है।
जैसे ही गर्म पानी भराव से होकर गुजरता है, भराव पानी को पतली फिल्मों में फैला देता है या इसे छोटी धाराओं और बूंदों में तोड़ देता है। टॉवर के माध्यम से चलने वाली हवा पानी से संपर्क करती है, जिससे गर्मी पानी से हवा में स्थानांतरित हो जाती है।
सामान्य कूलिंग टावर भरण प्रकारों में शामिल हैं:
पीवीसी फिल्म भराव
पीपी फिल्म भरें
पीपी स्पलैश भरें
पीवीसी स्प्लैश भराव
छींटे मारो
स्पलैश ग्रिड
हाइब्रिड भरण प्रणालियाँ
सही विकल्प कूलिंग टॉवर के डिज़ाइन और ऑपरेटिंग वातावरण पर निर्भर करता है।
अनुपयुक्त भरण का चयन कई समस्याएँ पैदा कर सकता है।
गलत आयामों से भरना मौजूदा समर्थनों में फिट नहीं हो सकता है। गलत शीट ज्यामिति जल वितरण और वायु प्रवाह प्रतिरोध को बदल सकती है। जो भराव पानी की गुणवत्ता के लिए अनुपयुक्त है वह गंदा भी हो सकता है या जल्दी खराब हो सकता है।
सही कूलिंग टॉवर भराव प्रतिस्थापन प्रदान करना चाहिए:
संगत आयाम
उपयुक्त सामग्री
उपयुक्त ऑपरेटिंग तापमान
अच्छा जल वितरण
प्रभावी गर्मी हस्तांतरण
स्वीकार्य दबाव ड्रॉप
पर्याप्त दूषण प्रतिरोध
लंबी सेवा जीवन
औद्योगिक अनुप्रयोगों के लिए, सबसे कम प्रारंभिक खरीद मूल्य जरूरी नहीं कि सबसे कम कुल लागत हो।
टावर कॉन्फ़िगरेशन की पहचान करके प्रारंभ करें।
दो सामान्य विन्यास हैं:
एक क्रॉसफ़्लो टावर में, हवा आम तौर पर भराव के माध्यम से क्षैतिज रूप से चलती है जबकि पानी नीचे की ओर बहता है।
क्रॉसफ़्लो टावर आमतौर पर टावर डिज़ाइन और पानी की गुणवत्ता के आधार पर फिल्म या स्प्लैश फिल का उपयोग करते हैं।
काउंटरफ्लो टावर में हवा ऊपर की ओर चलती है जबकि पानी नीचे की ओर बहता है।
काउंटरफ्लो कूलिंग टॉवर आमतौर पर लंबवत उन्मुख फिल्म फिल या काउंटरफ्लो ऑपरेशन के लिए विशेष रूप से डिजाइन किए गए अन्य फिल कॉन्फ़िगरेशन का उपयोग करते हैं।
यह न मानें कि एक टावर कॉन्फ़िगरेशन के लिए डिज़ाइन किया गया भरण दूसरे में सही ढंग से काम करेगा।
प्रतिस्थापन भरण का आदेश देने से पहले, मौजूदा स्थापना को मापें।
महत्वपूर्ण आयामों में शामिल हैं:
पैक की लंबाई भरें
पैक की चौड़ाई भरें
पैक की ऊंचाई भरें
शीट की मोटाई
शीट रिक्ति
नालीदार पैटर्न
समर्थन विन्यास
भरण पैक्स की संख्या
यदि मूल निर्माता की जानकारी उपलब्ध है, तो भौतिक माप के साथ इसका उपयोग करें।
किसी मौजूदा टावर के लिए, भराव, समर्थन संरचना, जल वितरण प्रणाली और टावर के इंटीरियर की तस्वीरें भी आपूर्तिकर्ता को एक संगत प्रतिस्थापन की पहचान करने में मदद कर सकती हैं।
सबसे महत्वपूर्ण निर्णयों में से एक है फिल्म फिल और स्प्लैश फिल के बीच चयन करना.
फिल्म भराव विशेष रूप से निर्मित चादरों की सतह पर पानी फैलाता है। यह गर्मी और द्रव्यमान स्थानांतरण के लिए एक बड़ा प्रभावी सतह क्षेत्र बनाता है।
फायदे में शामिल हैं:
उच्च सतह क्षेत्र
कुशल ताप स्थानांतरण
संक्षिप्त परिरूप
उच्च तापीय प्रदर्शन
टावर वॉल्यूम का कुशल उपयोग
पीवीसी और पीपी फिल्म भरने के लिए सामान्य सामग्रियां हैं।
फिल्म भरने के लिए आमतौर पर पानी की अच्छी गुणवत्ता की आवश्यकता होती है क्योंकि स्केल, तलछट, शैवाल और जैविक वृद्धि मार्ग को अवरुद्ध कर सकती है।
स्प्लैश फिल पानी को बार-बार छोटी धाराओं या बूंदों में तोड़कर काम करता है क्योंकि यह स्प्लैश बार, ग्रिड या अन्य सतहों पर गिरता है।
फायदे में ये शामिल हो सकते हैं:
निलंबित ठोस पदार्थों की बेहतर सहनशीलता
कुछ दूषित स्थितियों के प्रति अधिक प्रतिरोध
मजबूत निर्माण
कुछ रखरखाव अनुप्रयोगों के लिए आसान पहुंच
स्पलैश फिल को अक्सर चुनौतीपूर्ण जल स्थितियों वाले औद्योगिक कूलिंग टावरों के लिए माना जाता है।
सामग्री का चयन एक और महत्वपूर्ण विचार है.
पीवीसी कूलिंग टॉवर फिल का व्यापक रूप से फिल्म-फिल अनुप्रयोगों के लिए उपयोग किया जाता है।
पीवीसी कई कूलिंग टॉवर वातावरणों के लिए अच्छी फॉर्मेबिलिटी, रासायनिक प्रतिरोध और लागत दक्षता प्रदान करता है।
इसे आमतौर पर एचवीएसी और औद्योगिक कूलिंग टॉवर भरण प्रतिस्थापन परियोजनाओं के लिए चुना जाता है जहां परिचालन की स्थिति पीवीसी के लिए उपयुक्त होती है।
पीपी कूलिंग टॉवर फिल का उपयोग आमतौर पर फिल्म और स्प्लैश दोनों अनुप्रयोगों के लिए किया जाता है।
कुछ वैकल्पिक प्लास्टिक की तुलना में पॉलीप्रोपाइलीन उच्च परिचालन तापमान और विभिन्न रासायनिक वातावरणों के लिए अच्छा प्रतिरोध प्रदान कर सकता है।
पीवीसी या पीपी की वास्तविक उपयुक्तता की पुष्टि टावर के जल रसायन और ऑपरेटिंग तापमान के आधार पर की जानी चाहिए।
प्रतिस्थापन भरण का चयन करते समय पानी की गुणवत्ता सबसे महत्वपूर्ण कारकों में से एक है।
पूछना:
क्या परिसंचारी जल में निलंबित ठोस पदार्थ होते हैं?
क्या टावर भारी जैविक विकास के संपर्क में है?
क्या स्केल निर्माण एक आवर्ती समस्या है?
क्या पानी का उपचार किया गया है?
भराव को कितनी बार साफ किया जाता है?
अपेक्षाकृत साफ पानी के लिए, फिल्म फिल उत्कृष्ट थर्मल प्रदर्शन प्रदान कर सकता है।
महत्वपूर्ण ठोस या मलबे वाले पानी के लिए, छींटे भरना अधिक व्यावहारिक हो सकता है क्योंकि इसके बड़े मार्गों में आम तौर पर रुकावट की संभावना कम होती है।
हालाँकि, भरण चयन वास्तविक जल उपचार कार्यक्रम और टावर संचालन स्थितियों पर आधारित होना चाहिए।
रिप्लेसमेंट फिल टावर के ऑपरेटिंग तापमान के लिए उपयुक्त होना चाहिए।
अभिलेख:
गरम पानी का तापमान
ठंडे पानी का तापमान
अधिकतम परिचालन तापमान
सामान्य परिचालन तापमान
विभिन्न प्लास्टिक और भराव डिज़ाइनों में अलग-अलग तापमान सीमाएँ होती हैं।
उच्च तापमान वाले औद्योगिक अनुप्रयोगों के लिए, पीपी कूलिंग टॉवर भरने पर विचार किया जा सकता है जहां इसके भौतिक गुण उपयुक्त हैं।
ऑर्डर देने से पहले हमेशा आपूर्तिकर्ता की अनुशंसित ऑपरेटिंग रेंज की पुष्टि करें।
कूलिंग टावर फिल स्वतंत्र रूप से काम नहीं करता है।
फिल को टावर के मौजूदा जल वितरण और वायु प्रवाह प्रणाली के साथ काम करना चाहिए।
महत्वपूर्ण ऑपरेटिंग डेटा में शामिल हैं:
परिचालित जल प्रवाह
वायु प्रवाह
ताप भार
पानी का तापमान दर्ज करना
पानी का तापमान छोड़ना
वायु गीले-बल्ब तापमान में प्रवेश करना
एक भरण डिज़ाइन जो अत्यधिक वायुप्रवाह प्रतिरोध उत्पन्न करता है, पंखे के प्रदर्शन को प्रभावित कर सकता है। इसके विपरीत, अपर्याप्त जल-गीलन प्रभावी ताप-स्थानांतरण क्षेत्र को कम कर सकता है।
इसलिए प्रतिस्थापन भरण का मूल्यांकन संपूर्ण कूलिंग टावर प्रणाली के भाग के रूप में किया जाना चाहिए।
वितरण प्रणाली की जाँच किए बिना भरण को बदलने से मूल समस्या अनसुलझी रह सकती है।
निरीक्षण करें:
कूलिंग टावर नोजल
वितरण पाइप
स्प्रे हेडर
पानी के बेसिन
बंद आउटलेट
असमान जल वितरण
यदि नोजल अवरुद्ध या क्षतिग्रस्त हैं, तो नए भराव को समान जल कवरेज नहीं मिल सकता है।
इस कारण से, कई कूलिंग टावर रखरखाव परियोजनाएं एक ही समय में फिल और नोजल को प्रतिस्थापित या निरीक्षण करती हैं.
यदि जल उपचार और सफाई अपर्याप्त है तो एक नया भराव पैक अंततः जमा जमा कर देगा।
प्रतिस्थापन भरण का चयन करने से पहले, रखरखाव परिवेश पर विचार करें।
फिल्म भरने के लिए, मार्ग के आकार और ज्यामिति की जांच करें। स्प्लैश भरने के लिए, निरीक्षण और सफाई के लिए स्प्लैश बार या ग्रिड की पहुंच का मूल्यांकन करें।
यदि मौजूदा सिस्टम में गंभीर रुकावट का इतिहास है तो थोड़ा अलग भरण डिज़ाइन कभी-कभी बेहतर दीर्घकालिक प्रदर्शन प्रदान कर सकता है।
शारीरिक अनुकूलता महत्वपूर्ण है.
ऑर्डर देने से पहले सत्यापित करें:
पैक आयाम भरें
बीम स्थानों का समर्थन करें
ओरिएंटेशन भरें
जल-प्रवाह दिशा
हवा के बहाव की दिशा
हार्डवेयर बनाए रखना
स्पेसर
पैकिंग विन्यास
प्रवेश प्रतिबंध
रेट्रोफिट परियोजनाओं के लिए, मौजूदा टावर संरचना में फिट होने के लिए प्रतिस्थापन भराव को काटने या कॉन्फ़िगर करने की आवश्यकता हो सकती है।
एक आपूर्तिकर्ता को केवल कूलिंग टॉवर ब्रांड या मॉडल पर निर्भर रहने के बजाय सटीक माप प्राप्त करना चाहिए।
प्रतिस्थापन भरण खरीदते समय निम्नलिखित चेकलिस्ट का उपयोग करें:
| चयन कारक | क्या जांचना है |
|---|---|
| टावर प्रकार | क्रॉसफ़्लो या काउंटरफ़्लो |
| भरें प्रकार | फिल्म या छप |
| सामग्री | पीवीसी या पीपी |
| DIMENSIONS | लंबाई, चौड़ाई, ऊंचाई |
| जल प्रवाह | डिजाइन और संचालन प्रवाह |
| वायु प्रवाह | मौजूदा पंखा और वायु प्रवाह |
| पानी की गुणवत्ता | ठोस, पैमाना, जैविक विकास |
| तापमान | सामान्य एवं अधिकतम तापमान |
| थर्मल ड्यूटी | आवश्यक शीतलन प्रदर्शन |
| इंस्टालेशन | समर्थन और अभिविन्यास |
| रखरखाव | सफाई और निरीक्षण आवश्यकताएँ |
कम लागत वाला भराव आवश्यक थर्मल प्रदर्शन या सेवा जीवन प्रदान नहीं कर सकता है।
समान आयाम वाले दो भरण पैक में अलग-अलग शीट रिक्ति, नालीदार पैटर्न और दबाव-ड्रॉप विशेषताएं हो सकती हैं।
यदि टावर में गंभीर गंदगी या सस्पेंडेड-सॉलिड समस्या है तो उच्च प्रदर्शन वाली फिल्म फिल खराब प्रदर्शन कर सकती है।
भरण ज्यामिति बदलने से वायु प्रवाह प्रतिरोध और पंखे का संचालन प्रभावित हो सकता है।
ख़राब जल वितरण नए भराव के प्रदर्शन को कम कर सकता है।
एक सफल प्रतिस्थापन परियोजना के लिए, आपूर्तिकर्ता को यथासंभव अधिक जानकारी प्रदान करें।
उपयोगी जानकारी में शामिल हैं:
कूलिंग टॉवर निर्माता और मॉडल
क्रॉसफ़्लो या काउंटरफ़्लो कॉन्फ़िगरेशन
मौजूदा भरण प्रकार
आयाम भरें
सामग्री भरें
पानी का तापमान
परिचालित जल प्रवाह
मौजूदा भरण की तस्वीरें
जल गुणवत्ता की जानकारी
आवश्यक वितरण मात्रा
यह जानकारी आपूर्तिकर्ता को अधिक उपयुक्त कूलिंग टॉवर भरण प्रतिस्थापन की सिफारिश करने की अनुमति देती है। सामान्य उत्पाद की आपूर्ति करने के बजाय
प्रत्येक टावर के लिए कोई एक सर्वोत्तम भराव नहीं है। फिल्म फिल को अक्सर उच्च तापीय प्रदर्शन के लिए चुना जाता है, जबकि स्प्लैश फिल अधिक चुनौतीपूर्ण पानी की गुणवत्ता वाले अनुप्रयोगों के लिए उपयुक्त हो सकता है। चयन टावर के डिजाइन और परिचालन स्थितियों से मेल खाना चाहिए।
संभावित रूप से, लेकिन सामग्री की उपयुक्तता ऑपरेटिंग तापमान, जल रसायन, भरण डिजाइन और थर्मल आवश्यकताओं पर निर्भर करती है। स्थापना से पहले प्रत्यक्ष सामग्री प्रतिस्थापन की पुष्टि की जानी चाहिए।
भरण पैक की लंबाई, चौड़ाई और ऊंचाई मापें और जहां संभव हो शीट की मोटाई और दूरी रिकॉर्ड करें। भरण अभिविन्यास और समर्थन व्यवस्था का भी दस्तावेजीकरण करें।
कोई निश्चित प्रतिस्थापन अंतराल नहीं है. भराव का नियमित रूप से निरीक्षण किया जाना चाहिए और जब यह क्षतिग्रस्त, विकृत, गंभीर रूप से गंदा, भंगुर हो जाए या आवश्यक शीतलन प्रदर्शन प्रदान करने में असमर्थ हो जाए तो उसे बदल दिया जाए।
कुछ परियोजनाओं में आंशिक प्रतिस्थापन संभव है। हालाँकि, प्रतिस्थापन अनुभाग मौजूदा भरण और टावर संरचना के साथ संगत होना चाहिए, और जल वितरण और थर्मल प्रदर्शन पर प्रभाव का मूल्यांकन किया जाना चाहिए।
चयन करने के लिए कूलिंग टावर प्रतिस्थापन परियोजनाओं के लिए भराव का पुराने भराव के आयामों के मिलान से कहीं अधिक की आवश्यकता होती है। टॉवर प्रकार, भरण डिज़ाइन, सामग्री, पानी की गुणवत्ता, ऑपरेटिंग तापमान, जल प्रवाह, वायु प्रवाह, थर्मल ड्यूटी और स्थापना की स्थिति सभी पर विचार करने की आवश्यकता है।
पीवीसी फिल्म फिल, पीपी फिल्म फिल और स्प्लैश फिल प्रत्येक के अलग-अलग फायदे हैं। सही चयन रखरखाव की समस्याओं को कम करते हुए और कूलिंग टॉवर की सेवा जीवन को बढ़ाते हुए कूलिंग प्रदर्शन को बहाल करने में मदद कर सकता है।
औद्योगिक रेट्रोफ़िट परियोजनाओं के लिए, कूलिंग टॉवर भरण आपूर्तिकर्ता के साथ काम करें जो प्रतिस्थापन की सिफारिश करने से पहले आपके मौजूदा आयामों और परिचालन स्थितियों की समीक्षा कर सकता है।
