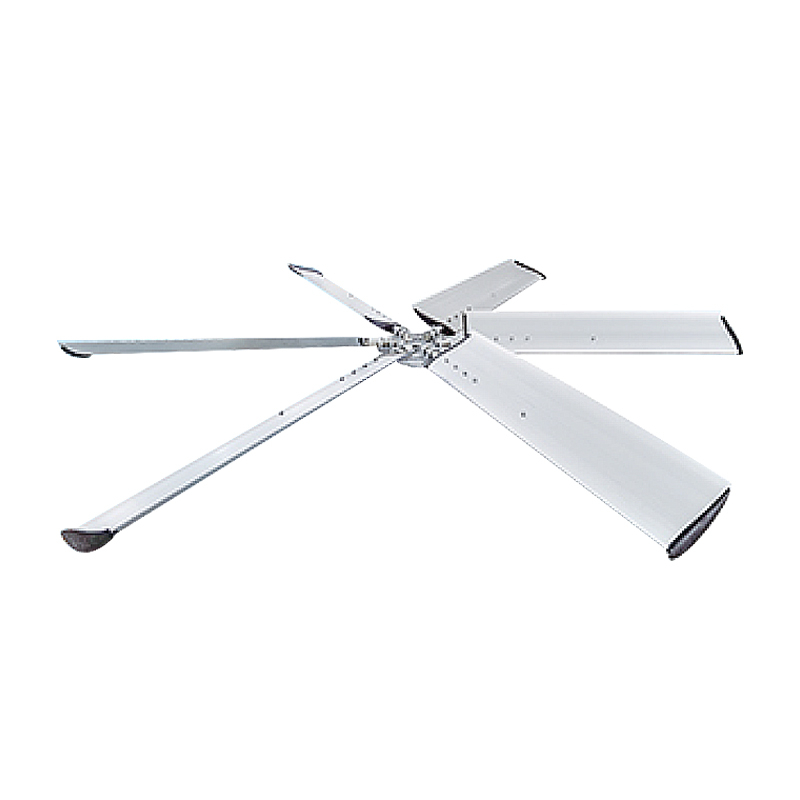

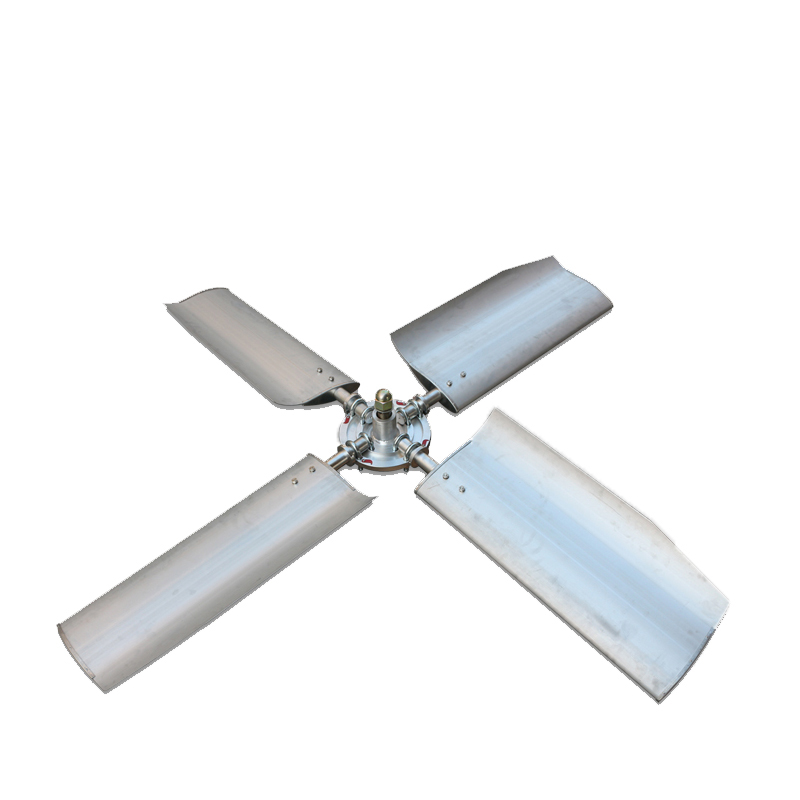

Les pales de ventilateur de tour de refroidissement Marley sont des composants essentiels conçus pour fournir un flux d'air fiable, une efficacité énergétique et un fonctionnement stable dans les systèmes de tour de refroidissement industriels. En tant qu'élément clé du ventilateur de la tour de refroidissement, ces pales génèrent le flux d'air nécessaire pour éliminer la chaleur de l'eau en circulation par évaporation.
de haute qualité Les pales de ventilateur de tour de refroidissement Marley sont largement utilisées dans les centrales électriques, les systèmes CVC, les installations pétrochimiques, les usines de fabrication et les applications de refroidissement commerciales. Les pales de remplacement compatibles aident à restaurer les performances de refroidissement, à réduire la consommation d'énergie et à prolonger la durée de vie des systèmes de ventilateurs des tours de refroidissement.
Les pales de ventilateur de tour de refroidissement Marley sont des composants aérodynamiques installés sur les ventilateurs de tour de refroidissement fabriqués par Marley (SPX Cooling Technologies). Ils sont conçus pour déplacer de grands volumes d’air à travers la tour tout en maintenant de faibles niveaux de bruit et une consommation d’énergie efficace.
Un ensemble complet de ventilateurs de tour de refroidissement comprend généralement :
Pales de ventilateur
Moyeu de ventilateur
Arbre du ventilateur
Réducteur à engrenages ou système d'entraînement par moteur
Pile de ventilateurs
Système de couplage moteur
Les pales convertissent l'énergie mécanique du moteur ou de la boîte de vitesses en flux d'air. Une conception appropriée des pales, un réglage de l’angle et un équilibre affectent directement les performances de la tour de refroidissement.
Les pales du ventilateur Marley utilisent des profils de profil aérodynamique optimisés pour maximiser le flux d'air tout en réduisant la résistance. La forme aérodynamique améliore l'efficacité du ventilateur et permet d'atteindre la capacité de refroidissement requise avec une puissance moteur inférieure.
Les avantages comprennent :
Augmentation du volume du flux d'air
Coûts d’exploitation réduits
Moins de vibrations
Performances de refroidissement améliorées
Les environnements des tours de refroidissement contiennent de l’humidité, des produits chimiques et des fluctuations de température. Les pales de ventilateur compatibles Marley sont généralement fabriquées à partir de :
Alliage d'aluminium
FRP (plastique renforcé de fibre de verre)
Matériaux composites
Ces matériaux fournissent :
Excellente résistance à la corrosion
Haute résistance mécanique
Longue durée de vie
Besoins de maintenance réduits
De nombreux systèmes de ventilateurs de tour de refroidissement Marley utilisent des pales à pas réglable. L'angle des pales peut être modifié pour optimiser le débit d'air en fonction des conditions de fonctionnement.
Un réglage correct du pas de lame aide à :
Adaptez les performances du ventilateur à la capacité du moteur
Prévenir la surcharge du moteur
Améliorer l’efficacité énergétique
Maintenir des performances de refroidissement stables
Les ventilateurs des tours de refroidissement fonctionnent en continu à grande vitesse. Des lames déséquilibrées peuvent provoquer :
Vibrations excessives
Dommages aux roulements
Usure de la boîte de vitesses
Problèmes de moteur de ventilateur
Les lames de rechange de haute qualité sont équilibrées dynamiquement pour garantir un fonctionnement fluide et réduire les contraintes mécaniques.
Les pales en aluminium sont largement utilisées dans les tours de refroidissement industrielles en raison de leur rapport résistance/poids.
Avantages :
Construction légère
Excellente résistance à la corrosion
Résistance aux hautes températures
Installation facile
Applications :
Tours de refroidissement pour la production d'électricité
Grandes tours de refroidissement industrielles
Systèmes de refroidissement CVC
Les pales de ventilateur FRP sont des remplacements populaires sur le marché secondaire en raison de leur durabilité et de leur résistance à la corrosion.
Avantages :
Résistance chimique
Haute résistance à la fatigue
Faible entretien
Longue durée de vie
Ils sont particulièrement adaptés aux environnements industriels difficiles.
Les pales composites combinent une construction légère avec des performances aérodynamiques avancées.
Caractéristiques:
Haute efficacité
Faibles vibrations
Bruit réduit
Excellente résistance à la fatigue
Les spécifications typiques incluent :
| du paramètre | Description |
|---|---|
| Application | Ventilateur de remplacement de la tour de refroidissement Marley |
| Matériel | Alliage d'aluminium/PRF/composite |
| Quantité de lame | 4, 5, 6, 7, 8, 10 lames |
| Plage de diamètre | Personnalisé selon le système de ventilateur |
| Pas de lame | Réglable |
| Traitement de surface | Revêtement anticorrosion |
| Installation | Assemblage monté sur moyeu |
| Température de fonctionnement | Environnement de tour de refroidissement industrielle |
Les spécifications varient en fonction du modèle de tour de refroidissement et du diamètre du ventilateur.
Les pales du ventilateur endommagées ou usées peuvent réduire le flux d’air et l’efficacité du refroidissement. Les nouvelles pales de remplacement rétablissent la capacité de flux d'air conçue.
Signes courants de lames endommagées :
Capacité de refroidissement réduite
Température de fonctionnement plus élevée
Augmentation des vibrations
Bruit anormal du ventilateur
Les systèmes de ventilateurs représentent une part importante des coûts d’exploitation des tours de refroidissement. Des lames efficaces réduisent la puissance du moteur requise.
Avantages:
Consommation électrique réduite
Efficacité améliorée du ventilateur
Dépenses de fonctionnement réduites
Des lames de rechange correctement conçues réduisent le stress sur :
Moteurs
Réducteurs à engrenages
Roulements
Arbres de ventilateur
Cela permet d’éviter une panne prématurée de l’équipement.
Causes :
Fatigue opérationnelle à long terme
Corrosion
Mauvaise installation
Impact de corps étrangers
Solution:
Remplacez immédiatement les pales endommagées pour éviter un déséquilibre du ventilateur.
Un réglage incorrect de la hauteur peut provoquer :
Faible débit d'air
Surcharge du moteur
Performances de refroidissement réduites
Solution:
Vérifiez et ajustez le pas de la lame selon les spécifications du fabricant.
Causes possibles :
Poids inégal de la lame
Mauvaise installation de la lame
Connexion de moyeu lâche
Déformation de la lame
Solution:
Effectuez l’équilibrage du ventilateur et inspectez tous les composants.
Avant de remplacer les lames :
Couper l'alimentation
Verrouiller les équipements électriques
Confirmer que la rotation du ventilateur s'est arrêtée
Les procédures de sécurité sont essentielles.
Vérifier:
État de la lame
État du moyeu
Attaches
Alignement des arbres
État du moteur et de la boîte de vitesses
Retirez soigneusement les boulons de montage et inspectez les points de connexion pour déceler toute corrosion ou usure.
Lors de l'installation :
Installer les lames uniformément
Maintenir un pas de lame correct
Serrer les boulons selon les spécifications
Vérifier le dégagement de la lame
Après l'installation :
Vérifier le solde du ventilateur
Mesurer les vibrations
Vérifier le courant du moteur
Confirmer les performances du flux d'air
| Caractéristique | Lames compatibles Marley | Lames standard |
|---|---|---|
| Conception aérodynamique | Optimisé pour les tours de refroidissement | Conception générale |
| Efficacité | Haut | Moyen |
| Compatibilité | Systèmes de ventilateurs Marley | Diverses applications |
| Entretien | Inférieur | Peut nécessiter un ajustement |
| Stabilité des performances | Excellent | Cela dépend de la qualité |
Les pales de ventilateur de rechange Marley sont utilisées dans :
Centrales électriques
Installations de traitement chimique
Raffineries de pétrole
Aciéries
Centres de données
Systèmes CVC commerciaux
Installations de fabrication
Systèmes de refroidissement urbain
Avant d'acheter des lames de rechange, considérez :
Confirmer:
Série tour
Diamètre du ventilateur
Type de moyeu de ventilateur
Nombre de lames
Évaluer:
Débit d'air requis
Puissance du moteur
Vitesse de fonctionnement
Conditions environnementales
Choisissez des matériaux en fonction de :
Niveau de corrosion
Exposition chimique
Conditions de température
Exigences d'entretien
Les lames de rechange compatibles OEM offrent :
Correspondance dimensionnelle précise
Performances fiables
Installation facile
Longue durée de vie
Temps d'arrêt réduits
Pour les anciennes tours de refroidissement Marley, les pales de remplacement du marché secondaire constituent souvent une solution rentable par rapport au remplacement complet du ventilateur.
Les intervalles de remplacement dépendent des conditions de fonctionnement, des pratiques d'entretien et du matériau de la lame. Une inspection régulière est recommandée, en particulier pour les tours fonctionnant en continu.
Oui. Des pales de rechange de haute qualité peuvent être conçues pour correspondre aux ensembles de ventilateurs Marley, y compris les exigences en matière de diamètre, de pas, de connexion du moyeu et de débit d'air.
Les matériaux courants comprennent l'alliage d'aluminium, le FRP et les matériaux composites. Le meilleur choix dépend des conditions d’exploitation.
Les pales endommagées réduisent le flux d'air, augmentent les vibrations, augmentent la charge du moteur et peuvent diminuer la capacité de refroidissement globale.
L’efficacité peut être améliorée grâce à :
Réglage correct du pas de lame
Bon équilibrage
Nettoyage régulier
Remplacement rapide des lames endommagées
