Une pompe à eau de tour de refroidissement est l’un des composants les plus critiques d’un système de refroidissement industriel. Même si une grande attention est souvent accordée à la tour de refroidissement elle-même, la pompe à eau joue un rôle tout aussi important dans la détermination des performances de refroidissement, de la consommation d'énergie et de la fiabilité du système à long terme.
La pompe est responsable de la circulation de l'eau de refroidissement entre l'équipement de traitement et la tour de refroidissement. S'il est mal sélectionné, inefficace ou mal entretenu, l'ensemble du système de refroidissement peut subir une réduction du transfert de chaleur, des coûts d'électricité plus élevés et une usure accrue des équipements.
Cet article explique comment une pompe de circulation de tour de refroidissement influence l'efficacité du système et fournit des conseils pratiques pour sélectionner, faire fonctionner et entretenir les pompes pour des performances maximales.

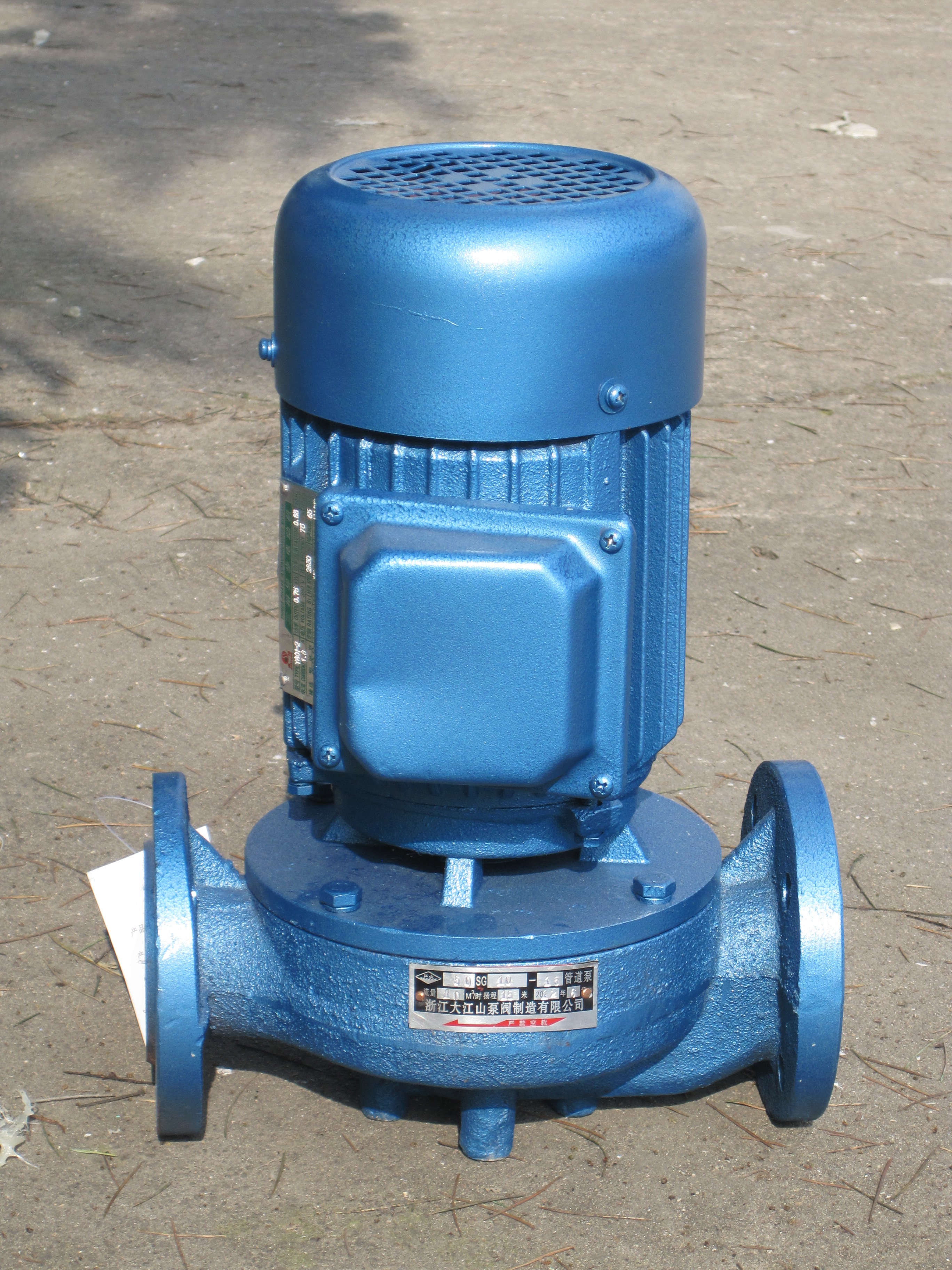

Une pompe à eau de tour de refroidissement , également connue sous le nom de pompe de circulation de tour de refroidissement , transporte l'eau de traitement chaude des équipements industriels ou des systèmes CVC vers la tour de refroidissement. Une fois l’eau refroidie par évaporation, la pompe la renvoie au système, créant ainsi une boucle de circulation continue.
Sans une pompe fonctionnant correctement, l’eau de refroidissement ne peut pas s’écouler au débit ou à la pression requis, ce qui entraîne une mauvaise dissipation thermique et un fonctionnement instable de l’équipement.
Les pompes pour tours de refroidissement sont largement utilisées dans :
Systèmes CVC
Centrales électriques
Installations de traitement chimique
Aciéries
Usines de fabrication
Usines d'aliments et de boissons
Systèmes de réfrigération commerciale
La fonction principale d'une pompe à eau de tour de refroidissement est de fournir la force hydraulique nécessaire pour faire circuler l'eau dans tout le système de refroidissement.
Une boucle de circulation stable garantit que la chaleur est continuellement évacuée des équipements industriels et transférée à la tour de refroidissement pour être dissipée.
Sans circulation suffisante, les températures des processus augmentent rapidement, réduisant la productivité et augmentant le risque de dommages aux équipements.
La pompe alimente en eau le système de distribution de la tour de refroidissement, permettant aux buses de pulvérisation de répartir l'eau uniformément dans le remplissage de la tour de refroidissement.
Une distribution cohérente de l’eau offre plusieurs avantages :
Échange thermique amélioré
Meilleur refroidissement par évaporation
Élimination des zones sèches
Efficacité de refroidissement supérieure
Un flux uniforme permet à toute la surface de remplissage de participer au processus de refroidissement.
Chaque système de tour de refroidissement subit des pertes de pression causées par les canalisations, les vannes, les raccords, les filtres et les changements d'élévation.
Une pompe de tour de refroidissement correctement dimensionnée génère suffisamment de pression pour surmonter ces pertes tout en maintenant un débit d'eau stable dans tout le système.
Une pression stable aide à prévenir :
Déséquilibre de débit
Surchauffe de l'équipement
Capacité de refroidissement réduite
Instabilité du système
L’efficacité du refroidissement dépend fortement du maintien d’un débit d’eau correct.
Lorsque l'eau circule dans la tour de refroidissement à la capacité prévue, le transfert de chaleur est optimisé, ce qui entraîne :
Températures d'eau de sortie plus basses
Efficacité de production améliorée
Consommation d’énergie réduite
Conditions de fonctionnement stables
Le refroidissement continu évite les températures de fonctionnement excessives qui pourraient endommager les condenseurs, les refroidisseurs, les compresseurs, les échangeurs de chaleur et les machines industrielles.
Une pompe à eau fiable pour tour de refroidissement prolonge la durée de vie de la tour de refroidissement et des équipements connectés tout en réduisant les coûts de maintenance.
La pompe à eau de la tour de refroidissement est souvent l’une des plus grosses consommatrices d’énergie dans un système de refroidissement industriel.
Les pompes modernes à haut rendement convertissent davantage d'énergie électrique en énergie hydraulique, réduisant ainsi la consommation électrique tout en maintenant la capacité de refroidissement requise.
Le remplacement d'une pompe obsolète ou inefficace peut réduire considérablement les coûts d'exploitation annuels.
À mesure que les pompes vieillissent, l’usure des roues, des roulements et des joints réduit l’efficacité hydraulique.
Une pompe inefficace doit consommer plus d’énergie pour fournir le même débit, ce qui entraîne :
Des factures d'électricité plus élevées
Augmentation des coûts d’exploitation
Des émissions de carbone plus importantes
Entretien plus fréquent
La sélection d’une pompe avec une capacité de débit excessive est une erreur de conception courante.
Des pompes surdimensionnées peuvent causer :
Consommation d'énergie inutile
Pression excessive du pipeline
Coup de bélier
Vibrations de l'équipement
Usure accrue des vannes et de la tuyauterie
Un dimensionnement approprié de la pompe garantit un fonctionnement efficace sans gaspillage d’énergie.
La sélection de la pompe appropriée est essentielle pour maximiser l’efficacité du système.
Les facteurs clés comprennent :
La pompe doit fournir un débit d'eau suffisant pour répondre aux exigences de conception de la tour de refroidissement sans circulation excessive.
La pompe sélectionnée doit surmonter la résistance du système, notamment :
Frottement des tuyaux
Différences d'altitude
Vannes
Échangeurs de chaleur
Tuyauterie de distribution
L'association de la pompe à un moteur à haut rendement réduit encore davantage la consommation d'électricité.
L'eau contenant des sédiments ou des produits chimiques peut nécessiter des matériaux résistants à la corrosion ou des conceptions de turbine spécialisées.
Plusieurs conditions de fonctionnement affectent l’efficacité des pompes des tours de refroidissement.
Chaque pompe centrifuge est conçue pour fonctionner le plus efficacement possible dans une plage de débit spécifique connue sous le nom de meilleur point d'efficacité (BEP)..
Un fonctionnement trop au-dessus ou en dessous de ce point réduit l'efficacité hydraulique et accélère l'usure de l'équipement.
Une mauvaise conception de la tuyauterie peut augmenter considérablement la charge de travail de la pompe.
Les causes courantes incluent :
Trop de coudes
Longues conduites
Tuyauterie sous-dimensionnée
Crépines sales
Détartrage minéral
La réduction de la résistance hydraulique permet à la pompe de fonctionner plus efficacement.
La demande de refroidissement industriel change souvent au cours de la journée.
Faire fonctionner les pompes à pleine vitesse pendant les périodes de faible demande gaspille de l’énergie.
L'installation d'un entraînement à fréquence variable (VFD) permet à la vitesse de la pompe de s'ajuster automatiquement en fonction des besoins réels de refroidissement.
Un entretien régulier est essentiel pour maintenir l’efficacité maximale de la pompe.
Les dépôts minéraux et la corrosion réduisent les performances de la turbine et limitent le débit d'eau.
La mise en œuvre d’un traitement approprié de l’eau et d’un nettoyage périodique contribue à maintenir l’efficacité hydraulique.
Les pièces critiques nécessitant une inspection régulière comprennent :
Roulements
Garnitures mécaniques
Roues
Accouplements
Arbres
Le remplacement des composants usés avant la panne minimise les temps d'arrêt et restaure les performances de la pompe.
La surveillance de routine devrait inclure :
Débit
Pression
Vibration
Courant moteur
Bruit
Température
La détection précoce de conditions anormales permet d’éviter des réparations coûteuses.
Plusieurs stratégies pratiques peuvent améliorer les performances du système.
Le contrôle à vitesse variable permet aux pompes d'adapter le débit d'eau à la demande réelle de refroidissement, réduisant ainsi la consommation d'énergie inutile.
La réduction de la friction des tuyaux et des raccords inutiles réduit la résistance du système et diminue la charge de travail de la pompe.
Les conceptions hydrauliques modernes combinées à des moteurs à haut rendement permettent des économies d'énergie significatives par rapport aux équipements plus anciens.
Une inspection et un entretien réguliers permettent aux pompes de fonctionner près de leur efficacité maximale tout au long de leur durée de vie.
Pensez à remplacer votre pompe si vous remarquez :
Augmentation de la consommation d’électricité
Débit d'eau réduit
Vibrations excessives
Défaillances fréquentes des joints
Bruit de roulement
Performances de refroidissement en baisse
Frais de réparation répétés
Le remplacement d'une pompe vieillissante entraîne souvent des améliorations immédiates de l'efficacité du refroidissement et des coûts d'exploitation.
Une pompe à eau pour tour de refroidissement est bien plus qu'un simple dispositif de circulation : c'est un facteur clé de l'efficacité, de la fiabilité et du coût d'exploitation de l'ensemble du système de refroidissement. Une sélection appropriée de la pompe, un dimensionnement correct et un entretien de routine garantissent une circulation d'eau stable, un transfert de chaleur efficace et une protection de l'équipement à long terme.
Investir dans une à haut rendement pompe de tour de refroidissement industrielle , optimiser la conception du système et utiliser des technologies de contrôle à vitesse variable peuvent réduire considérablement la consommation d'énergie tout en améliorant les performances de refroidissement. Qu'il s'agisse de mettre à niveau une installation existante ou de concevoir un nouveau système de refroidissement, le choix de la bonne pompe de circulation pour tour de refroidissement est essentiel pour obtenir un fonctionnement fiable et rentable.
Une pompe à eau de tour de refroidissement maintient le débit et la pression d'eau corrects, assurant une distribution uniforme de l'eau dans le support de remplissage. Cela maximise le transfert de chaleur, améliore le refroidissement par évaporation et réduit la consommation globale d’énergie.
Une pompe surdimensionnée peut gaspiller de l'électricité, augmenter la pression du système, provoquer des vibrations excessives et accélérer l'usure des tuyaux, des vannes et d'autres composants du système de refroidissement.
La plupart des pompes industrielles des tours de refroidissement doivent être inspectées tous les 3 à 6 mois, avec des contrôles réguliers des roulements, des joints, des roues, des vibrations et du débit d'eau. La fréquence de maintenance peut augmenter dans les systèmes avec une mauvaise qualité d'eau ou un fonctionnement continu.
Oui. Un VFD ajuste la vitesse de la pompe en fonction de la demande de refroidissement réelle, réduisant ainsi la consommation d'énergie pendant le fonctionnement à charge partielle et prolongeant la durée de vie de la pompe et du moteur.
Les considérations clés incluent le débit requis, la hauteur dynamique totale (TDH), l'efficacité du moteur, la qualité de l'eau, la température de fonctionnement et la compatibilité avec le système de tour de refroidissement. Un dimensionnement approprié de la pompe est essentiel pour maximiser l’efficacité et minimiser les coûts d’exploitation.
